Caratec Satantenne
CASAT4065 (65 cm),
für Astra 19,2 E
Bedienungsanleitung
User's Manual

Advertisement

Chapters

Table of Contents
loading

Summary of Contents for Caratec CASAT4065

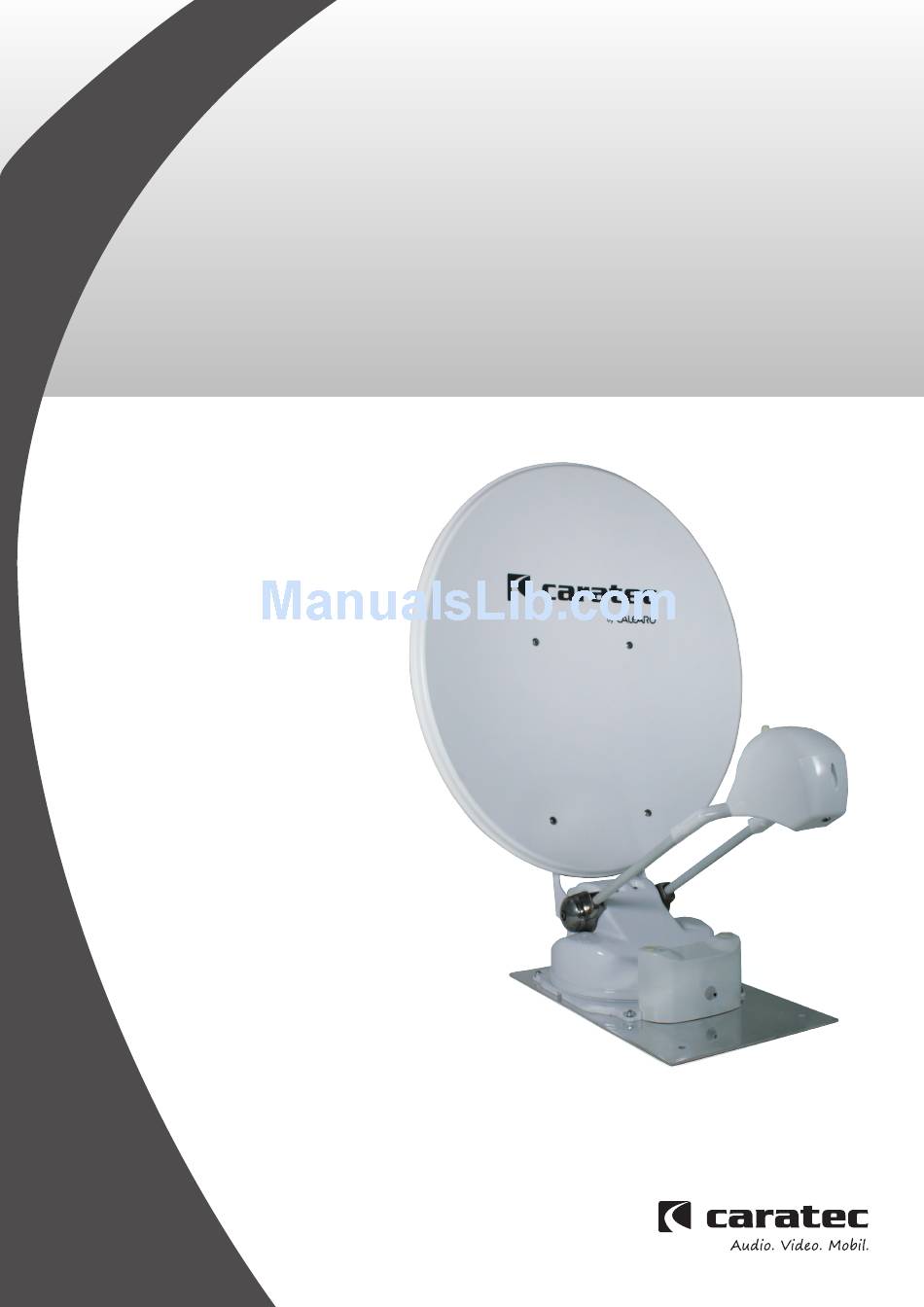

  • Page 1 Caratec Satantenne CASAT4065 (65 cm), für Astra 19,2 E Bedienungsanleitung User’s Manual...
  • Page 2: Table Of Contents

    Inhaltsverzeichnis Inhalt Seite Allgemeine Hinweise ............................Lieferumfang ................................. Inbetriebnahme ..............................3.1. Bedienoberfläche ............................3.2. Inbetriebnahme und Benutzung ........................ 3.3. Einschalten ..............................3.4. Ausschalten (Stand-by) ..........................3.5. Schließen ..............................LNB Neigungswinkel ............................4.1. Einstellen des Neigungswinkels ........................ 4.2. Tabelle ................................Abdeckungsbereich der Satelliten ........................Erweiterungen ...............................
  • Page 3: Inbetriebnahme

    3. Inbetriebnahme 3.1 Bedienoberfläche An-Aus Ausschalten Stand-by oder Stand-by STATUS In Betrieb Satellit gefunden Signaltöne kein Ton LED Diagnose Einzelton rote LED blinkt unterbrochener Ton grüne LED blinkt beide LED‘s blinken 3.2 Inbetriebnahme und Benutzung Alle Verbindungen prüfen und dann 12V an das System anschließen. Am Steuergerät leuchtet die LED , ein Selbsttest beginnt, der Verkabelung und Kommunikation der Komponenten prüft.
  • Page 4: Einschalten

    3. Inbetriebnahme 3.3 Einschalten Die Antenne ist im Stand-by Modus, wenn die LED leuchtet. Knopf [ON/OFF] drücken und halten, bis ein Signalton und die LED leuchtet. Knopf [ON/OFF] loslassen. Nach einigen Sekunden beginnt die Antenne mit der Satellitensuche. Dies wird durch einen unterbrochenen Ton und das leuchten der LED signalisiert.
  • Page 5: Lnb Neigungswinkel

    4. LNB Neigungswinkel 4.1 Einstellen des Neigungswinkels Satelliten übertragen Signale in zwei Polarisierungen (horizontal und vertikal), welche orthogonal zueinander stehen. Der empfangende Konverter/LNB, welcher auf der Parabolantenne sitzt, muss, um den Empfang der Signale zu optimieren, perfekt auf die übertragenen Signale ausgerichtet sein. Dabei muss wegen unterschiedlicher geografischer Lagen der Konverter/LNB gedreht werden, „Neigungswinkel“, um so die Ausrichtung zu den empfangenen Signalen zu optimieren (Abb.
  • Page 6: Tabelle

    4. LNB Neigungswinkel 4.1 Tabelle Posizione ASTRA ASTRA ASTRA HOTBIRD EUROBIRD THOR AMOS ATLANTIC ATLANTIC HISPASAT Mappa 28,2°E 23,5°E 19,2°E 13°E 9°E 0,8°W 4°W 5°W 12,5°W 30°W -9° -8° -6° -10° -8° -3° -2° -1° 3° 12° -5° -3° 0° -4°...
  • Page 7: Abdeckungsbereich Der Satelliten

    5. Abdeckungsbereich der Satelliten In den Darstellungen können Sie einige der Satelliten sehen, welche in Europa empfangen werden können. Es sind die Abdeckungsbereiche (Footprint) angedeutet, innerhalb welcher Sie Satellitensignale empfangen können. Die Übertragungsstärke ist in der Mitte eines Bereiches am höchsten und am Rand niedriger. Um sicherzugehen, dass das System korrekt funktioniert, überprüfen Sie, ob: ·...
  • Page 8: Erweiterungen

    6. Erweiterungen 6.1 microSD Karten Setup Die Antenne ist im Auslieferzustand auf Astra 19.2 E eingestellt. Dies kann bei Bedarf auf einen anderen Satelliten umgestellt werden (z.B. Hotbird 13 ° E). Zum Umprogrammieren wird eine microSD Karte mit bis zu 4GB benötigt, die im FAT32 Format formatiert ist. Konkatieren Sie Ihren Händler, um die aktuelle Version der benötigten Datei zu erhalten (z.B.
  • Page 9: Notfall-Demontage

    7. Notfall-Demontage Wenn die elektronische Steuerung versagt können 3. Nehmen Sie die Parabolspiegel-Baugruppe ab Sie, um das Bewegen des Fahrzeug mit ausgefahrener (Abb. 18). Antenne zu vermeiden, die Schüssel demontieren und in wenigen einfachen Demontageschritten den LNB-Haltearm manuell in die Ruheposition (horizontal) bringen.
  • Page 10: Fehlercodes

    8. Fehlercodes 8.1. LED Fehlercodes Bei Funktionsstörungen zeigt die LED den Fehlergrund an. Um die Antenne zu resetten, den Stromverorgungsstecker abziehen, kurz warten und wieder aufstecken. Wenn der Fehler weiterhin besteht, an den Händler oder Hersteller wenden. Kommuniationsfehler Das Steuergerät und die Dacheinheit kommunizieren nicht miteinander. = Fehler Elevationssystem “...
  • Page 11: Technische Daten

    I DC > 12 A DC mit verzögerter Sicherung Wegfahrschutz Zündungsüberwachung Betriebstemperatur -20° bis + 55° Abmessungen 85 x 69 x 18 cm (Ø 65 cm) Gewicht 10 kg Weitere Informationen finden Sie im Internet: www.caratec.de; Rubrik Service, Informationsmaterial. Technische Unterstützung: +49 7275 913 277...
  • Page 12: General Information

    Table of contents Content Page General Information ..............................Scope of Supply ............................... How to start ................................3.1. User interface ..............................3.2. How to start ..............................3.3. Switching on ..............................3.4. Switching off (Stand-by) ..........................3.5. Folding down ..............................LNB Skew Angle ............................... 4.1.
  • Page 13: How To Start

    3. How to start 3.1 User Interface On-Off To put on switch- stand-by of or stand-by STATUS operating satellite found BEEP no beep LED Diagnostic single beep blinking red led intermittent beep blinking green led blinking bouth 3.2 How to start Please check all the connections and then supply voltage +12V DC to the system.
  • Page 14: Switching On

    3. How to start 3.1. Switching on The system is in stand-by highlighted by the LED lights up. Press and hold the [ON/OFF] button, until the BEEP starts and the LED is ON. Release the button [ON/OFF]. After a few second the antenna will start to pointing the satellite confirmed by the intermittent BEEP and the LED is ON.
  • Page 15: Lnb Skew Angle

    4. LNB Skew Angle 4.1 Adjust Skew Angle Satellites transmit signals on two (horizontal and vertical) polarisations which are orthogonal between each other. In order to optimise signal reception, the receiving element Converter/LNB, which is mounted on the parabolic antenna, must be positioned to be perfectly aligned with the transmitted signals.
  • Page 16: Lnb Skew Table

    4. LNB Skew Table 4.2 Table Posizione ASTRA ASTRA ASTRA HOTBIRD EUROBIRD THOR AMOS ATLANTIC ATLANTIC HISPASAT Mappa 28,2°E 23,5°E 19,2°E 13°E 9°E 0,8°W 4°W 5°W 12,5°W 30°W -9° -8° -6° -10° -8° -3° -2° -1° 3° 12° -5° -3° 0°...
  • Page 17: Satellite Coverage Area

    5. Satellite Coverage Area In the diagrams you can see some satellites which can be received in Europe. The coverage areas (Footprint) are indicated, within which you can receive the satellite signals. The transmission power is at its highest at the centre of the area and decreases close to the edge.
  • Page 18: Upgrade

    6. Upgrade 6.1. microSD card setup The system has stored as the reference satellite ASTRA 19.2 ° E, but can be replaced with the desired one (eg. HOTBIRD 13 ° E). Use only a microSD card up to 4Gb formatted in FAT32 mode. Contact your dealer to obtain the last version file corresponding to the satellite you want to install (eg: mascu-xx-xx- ASTRA 19.2E.zip) to replace the one currently in use.
  • Page 19: Emergency Disassembly

    7. Emergency Disassembly In the case of a failure of the electronic control, in order 3. Remove the reflector unit from its seat (fig. 18). to avoid moving the vehicle with the open antenna, you can remove the dish and manually bring the LNB holding arm to the rest position (horizontal) with a few simple disassembly operations.
  • Page 20: Error Signals

    8. Error signals 8.1. Error led signals In case of anomalous functioning, the system shows with the LED lighting the error type. To reset the system remove and replace the Control unit power supply (+12 VDC). If the message remains, refer to a service centre. Communication error The Control Unit and the rotation unit do not communicate anymore.
  • Page 21: Technical Data

    I DC > 12 A DC mit verzögerter Sicherung Moving vehicle protection ignition key control Working temperature -20° bis + 55° Dimensions 85 x 69 x 18 cm (Ø 65 cm) Weight 10 kg Further information can be found on: www.caratec.de // technical support: +49 7275 913 277...
  • Page 22 Note...
  • Page 23 Note...
  • Page 24 Caratec GmbH Buschurweg 4 D-76870 Kandel +49 7275 913240 +49 7275 913274 www.caratec.de...
