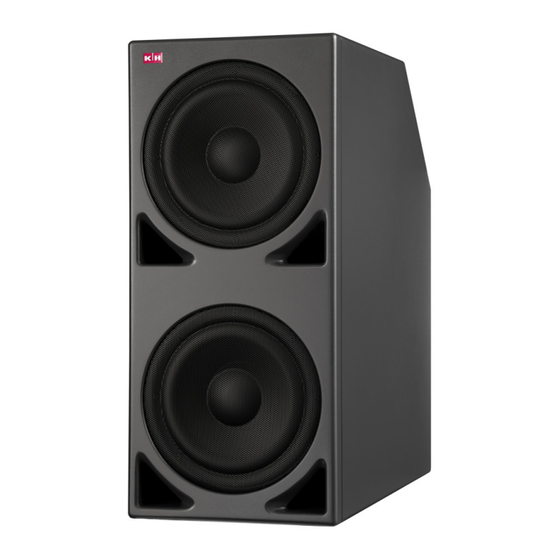

Klein + Hummel O 810 Operating Manual

Active subwoofer with 7.1 high definition bass management
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Active Subwoofer
Bass Management™
Part Number: 526393
Part Number
Part Number
Part Number
Version: Version 01
Version
Version
Version
Date: 19-May-2008
Date
Date
Date
with 7.1 High Definition
Operating Manual
Operating Manual
Operating Manual
Operating Manual
O 810
O 870

Advertisement

Table of Contents
loading

Related Manuals for Klein + Hummel O 810

Summary of Contents for Klein + Hummel O 810

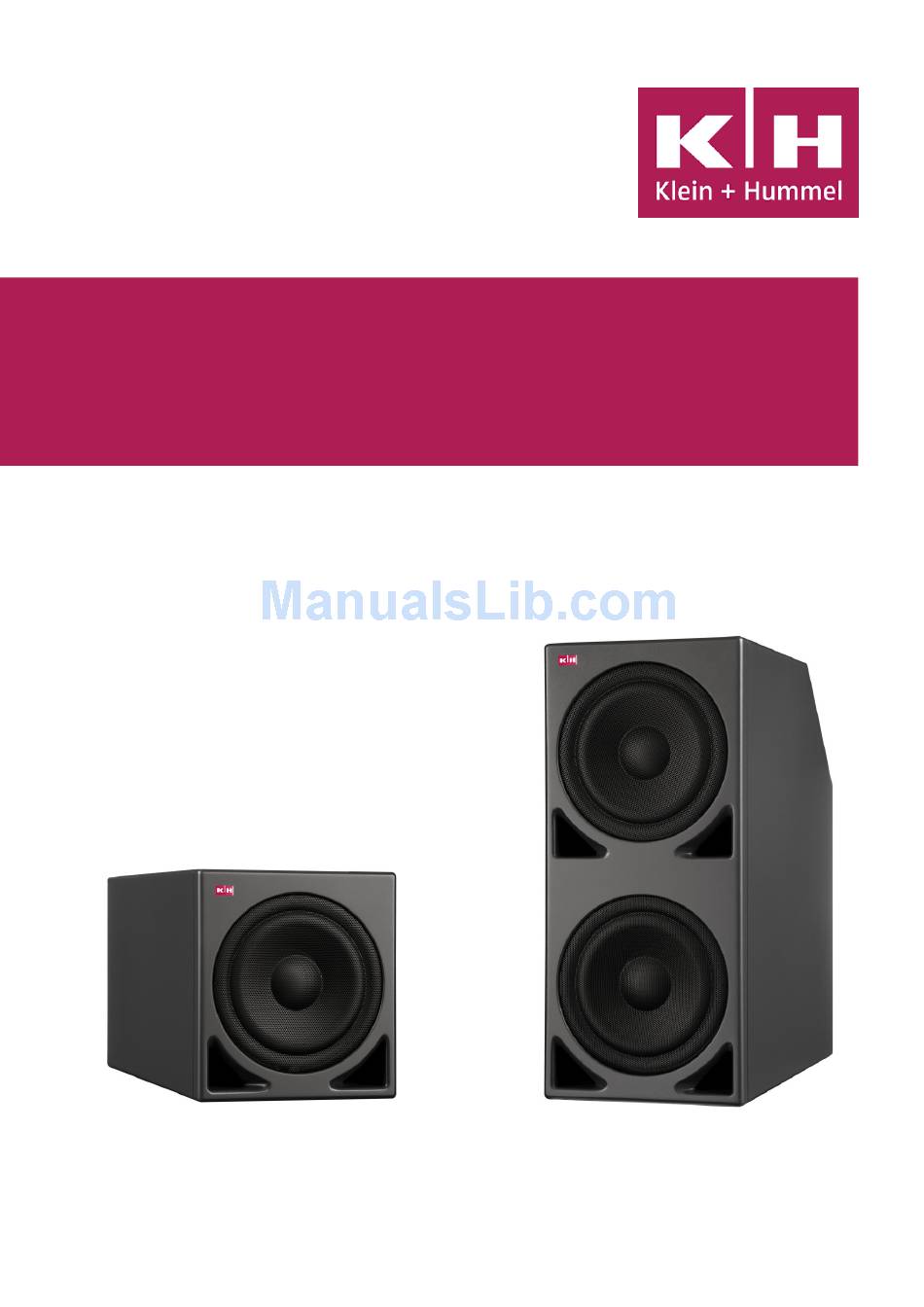

  • Page 1 Active Subwoofer with 7.1 High Definition Bass Management™ Operating Manual Operating Manual Operating Manual Operating Manual O 810 O 870 Part Number Part Number Part Number Part Number: 526393 Version Version Version Version: Version 01 Date Date: 19-May-2008 Date Date...

  • Page 3: Table Of Contents

    Table of Contents Table of Contents Table of Contents Table of Contents Introduction................................4 Package Contents..............................4 Subwoofer Selection ..............................4 System Block Diagrams............................5 Electronics Panel Picture............................6 Crossover..................................6 Mains Section ................................7 Analog Input Card ..............................7 Optional Digital Input Card (DIM 4) ........................8 Output Card ................................10 Filter Card .................................

  • Page 4: Introduction

    Klein + Hummel’s extensive range of monitors. They can be used in music, broadcast, and post production studios for tracking, mixing, and mastering. They may be positioned next to a wall or flush mounted into a wall, and can be mixed freely in multichannel systems with other loudspeakers from the Klein + Hummel range.

  • Page 5: System Block Diagrams

    The 7.1 High Definition Bass Manager™ is organized in to an Input Card (analog or digital), Output Card, Filter Card, Amplifier Module(s), and Mains Card. There is 1 power amplifier and driver in the O 810 and 2 power amplifiers and 2 drivers in the O 870. Refer to the detailed product specifications section for information on amplifier power and driver types.

  • Page 6: Electronics Panel Picture

    Electronics Panel Picture Electronics Panel Picture Electronics Panel Picture 7.1 High Def 7.1 High Definition Bass Manager™ Electronics Panel (O 810 shown) 7.1 High Def 7.1 High Def inition Bass Manager™ Electronics Panel (O 810 shown) inition Bass Manager™ Electronics Panel (O 810 shown) inition Bass Manager™...

  • Page 7: Mains Section

    1 of all eight input audio grounds from the internal signal ground (note that pin 1 of all eight input connectors remain connected to each other for both positions of the ground lift switch). O 810 / O 870 Operating Manual Page 7 of 96...

  • Page 8: Optional Digital Input Card (Dim 4)

    Always use good quality cables with the correct impedance and appropriate termination to achieve these maximum cable lengths: O 810 / O 870 Operating Manual Page 8 of 96 Version 01...
  • Page 9 Find a soft surface, such as bubble wrap, packing foam, or a folded blanket, or angle the cabinet slightly to avoid applying pressure to the BNC connectors. O 810 / O 870 Operating Manual Page 9 of 96...

  • Page 10: Output Card

    Management System™. Before using this switch, check that it has not been applied somewhere else in the signal path. Too much LFE channel gain results in less LFE channel level in the mix, and vice versa. O 810 / O 870 Operating Manual Page 10 of 96...
  • Page 11 4. LFE → SUB ONLY (WIDE) 20 Hz 80 Hz 120 Hz LF LF LF LFE Channel Mode Settings E Channel Mode Settings E Channel Mode Settings E Channel Mode Settings O 810 / O 870 Operating Manual Page 11 of 96 Version 01...

  • Page 12: Amplifier Module(S)

    Amplifier Module(s) The O 810 has one amplifier module. The O 870 has two amplifier modules – one for each driver. The amplifier(s) use D-class technology to minimize heat dissipation and are run in bridged mode to minimize distortion. Even so some space (5 cm, 2”) is required around the electronics panel.

  • Page 13: Cabinet

    The acoustical axis is a line normal to the subwoofer’s front panel along which the microphone was placed when tuning the subwoofer’s crossover during design. For subwoofers in the Klein + Hummel range, the acoustical axis is located on the mid-point of the driver(s).
  • Page 14 Ports located on the front panel all allows Klein + Hummel loudspeakers and subwoofers to be easily flush mounted. The principle benefits are that it gets the cabinet out of the room (less space taken up in the room), increased driver loading (reduced distortion), and elimination of rear wall cancellations (smoother response).
  • Page 15 In the following interconnection diagrams, O 300 and O 810 have been shown as examples. Other products from the Klein + Hummel range can be substituted, for example O 410 and O 870. Please refer to the “K+H Product Selection Guide” for building balanced systems.
  • Page 16 Simultaneous connection of 5.1 and 2.0 signals to the 7.1 High Definition Bass Manager™ Simultaneous connection of 5.1 and 2.0 signals to the 7.1 High Definition Bass Manager™ O 810 / O 870 Operating Manual Page 16 of 96 Version 01...
  • Page 17 (see Acoustical Controls and Calibration section). The LFE channel should be connected to all of the O 810 / O 870 Operating Manual Page 17 of 96...

  • Page 18: Acoustical Controls

    Low Cut acoustical control Parametric Equalizer acoustical controls Parametric Equalizer acoustical controls Low Cut acoustical control Low Cut acoustical control Parametric Equalizer acoustical controls Parametric Equalizer acoustical controls O 810 / O 870 Operating Manual Page 18 of 96 Version 01...

  • Page 19: Calibrating The Acoustical Controls

    Calibrating Main Loudspeakers Calibrating Main Loudspeakers Calibrating Main Loudspeakers Firstly, calibrate each main loudspeaker’s response (preferably using an acoustical measurement system) to the one of the following target responses: O 810 / O 870 Operating Manual Page 19 of 96 Version 01...
  • Page 20 Now systematically use the two phase controls to give values of 0°, 45°, 90°, 135° 180°, 225°, 270°, and 315°. Find setting that gives the lowest lowest sound level at the lowest lowest O 810 / O 870 Operating Manual Page 20 of 96 Version 01...

  • Page 21: Volume Control

    (subwoofer is soloed) to find the source of rattles in the listening room. Using subwoofer mute and bass management together gives some useful additional functionality: O 810 / O 870 Operating Manual Page 21 of 96...
  • Page 22 232 to CAT- - - - 5 5 5 5 cable is required. Only pins 3, 4 and 5 should be connected. Pins 4 and 5 should be crossed over, i.e. TX connects to RX and vice versa. An adapter can be self-made (see picture below) or ordered from Klein + Hummel (RS232 RS232...

  • Page 23: Cleaning

    Hardware Remote Controls Hardware Remote Controls Two hardware remote controls (SRC 1 and SRC 2) are available from Klein + Hummel – see Accessories and Options section. Note that, when attached, remote control settings override the settings on the electronics panel.

  • Page 24: Technical Specifications

    265 mm (10") Cabinet surface finish Painted Color: standard Anthracite (RAL 7021) or Silver (RAL 9006) Baffle cover Included metal grille *THD+N < 0.1 % with limiter deactivated O 810 / O 870 Operating Manual Page 24 of 96 Version 01...

  • Page 25: Acoustical Measurements

    O 870 + O 410 maximum SPL (3% and 1% THD) O 870 + O 410 maximum SPL (3% and 1% THD) O 870 + O 410 maximum SPL (3% and 1% THD) O 810 / O 870 Operating Manual Page 25 of 96 Version 01...
  • Page 26 Klein + Hummel O 810 (with O 110) free- - - - field response O 810 (with O 110) free field response O 810 (with O 300) free O 810 (with O 300) free- - - - field response field response...

  • Page 27: Accessories And Options

    Hummel (RC 2, RC 5, RC 10, RC 15, RC 20, RC 25, or RC 30), or industry standard cables may be sourced from a third party. The Klein + Hummel cables use flame retardant materials and have high-quality metal EtherCon connectors (Neutrik NE8MC).
  • Page 28 Cables of length 2, 5, 10, 15, 20, 25, and 30 m (6’, 15’, 30’, 45’, 60’, 75’, and 90’) are available from Klein + Hummel (SC 2, SC 5, SC 10, SC 15, SC 20, SC 25, or SC 30), or industry standard cables may be sourced from a third party.

  • Page 29: Safety And Warnings

    • Do not use accessories and options with this product that are not approved by Klein + Hummel. • Mounting hardware must be attached to the appropriate hardware and attachment points rated and intended for such use.

  • Page 30: Maintenance And Servicing

    The mains power cable should be disconnected whenever the electronics panel is opened. • If the main fuse blows, the product should be checked by a Klein + Hummel certified service engineer. Guarantee...

  • Page 31: Ec Declaration Of Conformity

    • Consult the dealer or an experienced radio/TV technician for help. This class B digital apparatus complies with the Canadian ICES-003 Changes or modifications to this equipment not expressly approved by Klein + Hummel may void the FCC authorization to operate this equipment.
  • Page 32 Klein + Hummel Notice: Notice: Notice: Notice: O 810 / O 870 Operating Manual Page 32 of 96 Version 01...
  • Page 33 Table des Matières Table des Matières Table des Matières Table des Matières Introduction................................34 Contenu du carton..............................34 Choix d’un caisson de graves..........................34 Synoptiques Système............................35 Photo du panneau arrière............................. 36 Module Crossover (filtrage actif)........................36 Section Prise et interrupteur secteur......................... 37 Carte d’entrée analogique............................

  • Page 34: Introduction

    Introduction Introduction Merci d’avoir acheté un caisson de graves actif Klein + Hummel. Les caissons de graves Klein + Hummel sont conçus pour compléter de façon idéale la gamme étendue des moniteurs Klein + Hummel. Ils s’utilisent en musique, en broadcast, et dans les studios de post production pour l’enregistrement, le mixage, le mastering.

  • Page 35: Synoptiques Système

    Le Bass Manager 7.1 canaux haute définition se compose des sections suivantes : carte d’entrée (analogique ou numérique), carte de sortie, carte de filtrage, module(s) amplificateur(s), carte secteur. Le modèle O 810 intègre un seul amplificateur de puissance et un seul boomer, le modèle O 870 possède deux amplificateurs de puissance et deux boomers.

  • Page 36: Photo Du Panneau Arrière

    Panneau contenant l’électronique du Bass Manager 7.1 Haute Définition Panneau contenant l’électronique du Bass Manager 7.1 Haute Définition Panneau contenant l’électronique du Bass Manager 7.1 Haute Définition (sur la photo : panneau arrière du modèle O 810) (sur la photo : panneau arrière du modèle O 810) (sur la photo : panneau arrière du modèle O...

  • Page 37: Section Prise Et Interrupteur Secteur

    • Allumez le caisson de graves, appliquez une tension de 12 Volts entre les contacts du connecteur Remote Control, et vérifiez que les témoins appropriés sont allumés. Manuel Utilisateur O 810 / O 870 Page 37 de 96 Version 01...

  • Page 38: Carte D'entrée Analogique

    Subframe B Étage d’entrée Étage d’entrée Subframe A Subframe A Subframe B Subframe B Gauche Droit Centre LFE * Surround Gauche Surround Droit Arrière Gauche Arrière Droit Manuel Utilisateur O 810 / O 870 Page 38 de 96 Version 01...
  • Page 39 Logiciel de configuration d Logiciel de configuration de la carte DIM 4 e la carte DIM 4 e la carte DIM 4 e la carte DIM 4 Manuel Utilisateur O 810 / O 870 Page 39 de 96 Version 01...

  • Page 40: Carte De Sortie

    à distance est désactive : il faut donc faire attention lorsque vous réglez ce sélecteur. Lorsqu’un appareil de réglage de volume à distance (SRC 1, SRC 2 Manuel Utilisateur O 810 / O 870 Page 40 de 96...
  • Page 41 (dans ce cas, la sortie à utiliser est généralement repérée “Subwoofer”). Ce mode peut aussi être utile pour détecter des signaux de fréquence élevée (jusqu’à 300 Hz) éventuellement présents dans le canal LFE, alors qu’il vaut mieux les éviter. Manuel Utilisateur O 810 / O 870 Page 41 de 96 Version 01...

  • Page 42: Module(S) Amplificateur

    Module(s) Amplificateur Le caisson de graves O 810 intègre un module amplificateur. Le modèle O 870 en possède deux – un par boomer. Ces modules amplificateurs utilisent la technologie de Classe D afin de réduire le dégagement de chaleur ; ils...

  • Page 43: Transducteur(S) Et Réponse Acoustique

    Pour les caissons de graves de la gamme Klein + Hummel, l’axe acoustique se trouve au centre du boomer (O 810) ou au milieu des deux boomers (O 870), comme illustré...

  • Page 44: Déport De L'électronique

    N’utilisez les enceintes Klein + Hummel qu’à l’intérieur, dans les conditions ambiantes suivantes : • +10° C à +40° C, taux d’hygrométrie relative < 90 %, pas de condensation En cours de transport ou pour le stockage, les conditions ambiantes peuvent aller jusqu’à : •...
  • Page 45 Les ports situés sur la face avant permettent d’encastrer facilement toutes les enceintes et tous les caissons de graves Klein + Hummel. Le principal avantage de ce type d’installation est de réduire l’encombrement des enceintes, d’améliorer la charge vue par les transducteurs (d’où une distorsion réduite) et d’éliminer les réflexions arrière (d’où...
  • Page 46 Suppression des résonances du local (PWBA™) Pour plus de détails à propos du contrôle de plusieurs caissons de graves, reportez-vous à la section Contrôle de Volume. Manuel Utilisateur O 810 / O 870 Page 46 de 96 Version 01...
  • Page 47 Dans les schémas d’interconnexion suivants, nous avons pris comme exemple des enceintes O 300 et des caissons de graves O 810. Vous pouvez bien sûr leur substituer d’autres produits de la gamme Klein + Hummel, par exemple des O 410 et O 870. Pour constituer des systèmes équilibrés, référez-vous au “Guide de Sélection Produits K+H”.
  • Page 48 Les caissons de graves devraient être calibrés pour leur réponse dans le local (voir la section Contrôles Acoustiques et Calibration). Le canal LFE doit être connecté au premier caisson de graves Manuel Utilisateur O 810 / O 870 Page 48 de 96...

  • Page 49: Réglages Acoustiques

    Réglages Acoustiques Les potentiomètres de réglage acoustique sont des filtres analogiques d’ordre relativement bas, conçus pour pallier certains des problèmes acoustiques fréquemment rencontrés dans les environnements d’écoute. Les Manuel Utilisateur O 810 / O 870 Page 49 de 96 Version 01...
  • Page 50 Sélecteur Output Level = “114 Input Gain [dB] Input Gain [dB] Input Gain [dB] Input Gain [dB] dB” dB” dB” dB” dB” dB” dB” dB” -12 dB -10 dB Manuel Utilisateur O 810 / O 870 Page 50 de 96 Version 01...

  • Page 51: Calibration Des Contrôles Acoustiques

    à l’emplacement d’écoute. On le mesure souvent en utilisant un signal de bruit rose et un sonomètre réglé sur la pondération C et avec une constante de temps lente – même si on peut effectuer ce réglage en écoutant attentivement. Manuel Utilisateur O 810 / O 870 Page 51 de 96 Version 01...
  • Page 52 0°/180°. Enfin, vérifiez le résultat avec les autres enceintes du système, en les reliant tour à tour à la sortie gauche du caisson. Manuel Utilisateur O 810 / O 870 Page 52 de 96...

  • Page 53: Réglage De Volume

    (Solo) de façon à trouver l’origine d’une résonance ou d’une vibration dans le local d’écoute. Utiliser conjointement le Mute de caisson de graves et le bass maganement permet de bénéficier de fonctions supplémentaires utiles : Manuel Utilisateur O 810 / O 870 Page 53 de 96 Version 01...
  • Page 54 232 vers CAT- - - - 5 5 5 5 . Seuls les points 3, 4 et 5 doivent être connectés. Les points 4 et 5 doivent être croisés – autrement dit, TX vers RX et inversement. Vous pouvez fabriquer un tel adaptateur vous-même (voir schéma ci-dessous), ou le commander chez Klein + Hummel (RS232 RS232- - - - to to to to- - - - CAT5 CAT5) –...

  • Page 55: Nettoyage

    Télécommandes hardware Télécommandes hardware Klein + Hummel propose des télécommandes (modèles SRC 1 et SRC 2) – voir la section Accessoires et Options. Notez que dès que ces télécommances sont branchées, leurs réglages sont prioritaires par rapport à ceux effectués sur le panneau électronique du caisson de graves.

  • Page 56: Caractéristiques Techniques

    265 mm (10 pouces) Finition surface coffret Peint Couleur : standard Anthracite (RAL 7021) ou Argent (RAL 9006) Protection baffle Grille métallique livrée *THD+N < 0,1 % avec limiteur désactivé Manuel Utilisateur O 810 / O 870 Page 56 de 96 Version 01...

  • Page 57: Mesures Acoustiques

    Niveau SPL maximal O 870 + O 410 (3% et 1% Niveau SPL maximal O 870 + O 410 (3% et 1% Niveau SPL maximal O 870 + O 410 (3% et 1% THD) THD) THD) THD) Manuel Utilisateur O 810 / O 870 Page 57 de 96 Version 01...
  • Page 58 Réponse en champ libre O 810 (avec O 300) Réponse en champ libre O 810 (avec O 300) Temps de propagation de groupe O 810 (avec O 110) Temps de propagation de groupe O 810 (avec O 110) Temps de propagation de groupe O 810 (avec O 110)

  • Page 59: Accessoires Et Options

    Ser à relier une télécommande SRC 1 ou SRC 2 au panneau électronique du caisson de graves. Ce câble est disponible auprès de Klein + Hummel en différentes longueurs (2, 5, 10, 15, 20, 25 et 30 m), sous les références RC 2, RC 5, RC 10, RC 15, RC 20, RC 25 ou RC 30). Vous pouvez aussi utiliser des câbles CAT5 standard de tierce partie.
  • Page 60 Câble Subwoofer Ces câbles, d’une longueur de 2, 5, 10, 15, 20, 25 et 30 m sont disponibles auprès de Klein + Hummel sous la référence SC 2, SC 5, SC 10, SC 15, SC 20, SC 25 ou SC 30). Vous pouvez aussi utiliser des câbles standard de tierce partie.

  • Page 61: Sécurité Et Avertissements

    • l’appareil sur un support instable (chariot, étagère, pied, table, dispositif de fixation…). N’utilisez avec cet appareil ni accessoire ni options non approuvés par Klein + Hummel. • Tout dispositif de montage doit être fixé au matériel approprié, et les points d’attache vérifiés et conçus pour •...

  • Page 62: Garantie

    • avant nettoyage, afin d’éviter tout risque d’électrocution. N’utilisez pas de produit nettoyant à l’alcool. Seul cas où l’électronique peut être ouverte par une autre personne qu’un technicien agréé Klein + Hummel : • la mise en place d’options installables par l’utilisateur, comme décrit dans le manuel utilisateur de l’appareil.

  • Page 63: Déclaration De Conformité Ce

    • Consult the dealer or an experienced radio/TV technician for help. This class B digital apparatus complies with the Canadian ICES-003 Changes or modifications to this equipment not expressly approved by Klein + Hummel may void the FCC authorization to operate this equipment.
  • Page 64 Notes: Notes: Notes: Notes:...
  • Page 65 Inhalt Inhalt Inhalt Inhalt Einleitung ................................. 66 Paketinhalt................................66 Subwoofer-Wahl..............................66 System-Blockdiagramme ............................. 67 Elektronikfeld ................................68 Crossover.................................. 68 Mains-Sektion ................................. 69 Analog Input-Karte ..............................70 Optionale Digital Input-Karte (DIM 4) ....................... 70 Output-Karte ................................72 Filterkarte................................. 72 Verstärkermodul(e) ............................... 74 Treiber und akustischer Frequenzgang......................

  • Page 66: Einleitung

    Einleitung Einleitung Herzlichen Dank für den Kauf eines Klein + Hummel Subwoofers. Klein + Hummel Subwoofer sind die ideale Ergänzung für die umfassende Auswahl an Klein + Hummel Monitoren. Sie sind in Musik-, Rundfunk- und Nachbearbeitungsstudios für Mehrspuraufnahmen, Abmischungen und Mastering einsetzbar. Sie können in der Nähe einer Wand aufgestellt oder bündig in eine Wand montiert werden und können in Mehrkanalsystemen frei...

  • Page 67: System-Blockdiagramme

    Der 7.1 High Definition Bass Manager™ besteht aus einer Input-Karte (analog oder digital), Output-Karte, Filter- Karte sowie Amplifier-Modul(en) und Mains-Karte. Der O 810 ist mit 1 Endstufe und 1 Treiber und der O 870 mit 2 Endstufen und 2 Treibern ausgestattet. Details zu Verstärkerleistung und Treibertypen finden Sie im Abschnitt “Technische Daten”...

  • Page 68: Elektronikfeld

    Elektronikfeld Elektronikfeld Elektronikfeld Elektronikfeld 7.1 High Definition Bass Manager™ Elektronikfeld (des O 810) 7.1 High Definition Bass Manager™ Elektronikfeld (des O 810) 7.1 High Definition Bass Manager™ Elektronikfeld (des O 810) 7.1 High Definition Bass Manager™ Elektronikfeld (des O 810)

  • Page 69: Mains-Sektion

    Schließen Sie das Elektronikfeld und schließen Sie die Netz- und Signalkabel wieder an. • Schalten Sie den Subwoofer ein, legen Sie 12V an die Remote Control-Terminals an und prüfen Sie, ob die • richtigen LEDs leuchten. O 810 / O 870 Bedienungsanleitung Seite 69 von 96 Version 01...

  • Page 70: Analog Input-Karte

    Subframe A Subframe A Subframe A Subframe A Subframe B Subframe B Subframe B Subframe B Left Right Center LFE * Surround Left Surround Right Back Left Back Right O 810 / O 870 Bedienungsanleitung Seite 70 von 96 Version 01...
  • Page 71 00.0 00.0 00.0 00.0 Read Current Settings Read Current Settings Upload New Settings Upload New Settings Read Current Settings Read Current Settings Upload New Settings Upload New Settings O 810 / O 870 Bedienungsanleitung Seite 71 von 96 Version 01...

  • Page 72: Output-Karte

    Volume Control-Schalter bestimmt, ob die Fernbedienung zur Pegelsteuerung aktiviert wird oder nicht. Bei Deaktivierung der Pegelfernbedienung werden die Eingangssignale nicht bedämpft. Dies sollten Sie beim Einstellen dieses Schalters bedenken. Wenn Sie eine Fernbedienungseinheit (SRC 1, SRC 2 oder RS-232) vom O 810 / O 870 Bedienungsanleitung Seite 72 von 96 Version 01...
  • Page 73 Geräten mit eigenem Bass Management stammt, z. B. Surround Sound-Prozessor oder DVD/Blue-Ray Disk Player (normalerweise der “Subwoofer” Ausgang). Zudem lassen sich in diesem Modus höherfrequente Signale (bis zu 300 Hz) im LFE-Kanal erkennen, die ansonsten vermieden werden sollten. O 810 / O 870 Bedienungsanleitung Seite 73 von 96 Version 01...

  • Page 74: Verstärkermodul(E)

    Verstärkermodul(e) Verstärkermodul(e) Der O 810 besitzt ein Verstärkermodul. Der O 870 besitzt zwei Verstärkermodule – eins pro Treiber. Die Verstärker arbeiten mit Class-D Technologie, um Verlustleistung gering zu halten, und werden im gebrückten Modus betrieben, um Verzerrungen zu minimieren. Dennoch wird um das Elektronikfeld herum etwas Freiraum...

  • Page 75: Treiber Und Akustischer Frequenzgang

    Die akustische Achse ist eine Linie, die senkrecht zur Vorderseite des Subwoofers verläuft, entlang der das Mikrofon zur Feinabstimmung des Subwoofer-Crossovers während der Entwicklung aufgestellt wurde. Bei den Subwoofern der Klein + Hummel Produktpalette befindet sich die akustische Achse im Mittelpunkt der Treiber exakt zwischen ihnen.

  • Page 76: Elektronik Extern Montieren

    Systemeinsatz Systemeinsatz Systemeinsatz Systemeinsatz Klein + Hummel Lautsprechersysteme sollten nur in Räumen und bei folgenden Umgebungsbedingungen verwendet werden: • +10° C bis +40° C (+50° F bis +104° F), <90% relative Luftfeuchtigkeit, nicht-kondensierend Erlaubte Umgebungsbedingungen beim Transport oder der Lagerung: •...
  • Page 77 Lautsprechers sicher, dass jeder Lautsprecher im korrekten Winkel aufgestellt ist. Ein Dokument, das die akustische Achse von K+H Lautsprechern definiert, finden Sie unter www.klein-hummel.com. Da die Bassreflexöffnungen sich auf der Vorderseite befinden, können alle Klein + Hummel Lautsprecher und Subwoofer problemlos bündig in die Wand montiert werden. Prinzipielle Vorzüge: Das Gehäuse verschwindet aus dem Raum (es wird weniger Platz im Raum belegt), der Treiber wird besser verstärkt (weniger Verzerrungen)
  • Page 78 In den folgenden Anschlussdiagrammen sind die O 300 und O 810 als Beispiele aufgeführt. Als Ersatz können andere Geräte der Klein + Hummel Produktpalette dienen, z. B. O 410 und O 870. Wie man ausgewogene Systeme aufbaut, erfahren Sie in der “K+H Produktauswahl-Anleitung”.
  • Page 79 Die Subwoofer sollten auf Ihren im Raum vorhandenen Frequenzgang kalibriert werden (siehe Abschnitt “Akustikregler und Kalibrierung”). Der LFE-Kanal sollte nur mit dem ersten Subwoofer verbunden werden, damit der Wiedergabepegel (bei 0 oder +10 dB) konsistent zu den Hauptkanälen ist. O 810 / O 870 Bedienungsanleitung Seite 79 von 96 Version 01...

  • Page 80: Akustikanpassung

    Subwoofer-Typs, wenn dieser an einer anderen Stelle im gleichen Raum aufgestellt wird. Beim Kalibrieren von Subwoofern erfordern drei Bereiche besondere Aufmerksamkeit: im Raum vorhandener Frequenzgang, Pegel relativ zu den Hauptlautsprechern und Phase relativ zu den Hauptlautsprechern. O 810 / O 870 Bedienungsanleitung Seite 80 von 96 Version 01...
  • Page 81 Potentiometer [dB] dB” dB” dB” dB” dB” dB” dB” dB” -12 dB -10 dB -8 dB -6 dB -4 dB -2 dB 0 dB 100 (voreingestellt) 2 dB O 810 / O 870 Bedienungsanleitung Seite 81 von 96 Version 01...

  • Page 82: Akustik Einstellen

    Frei stehend in einem unbehandelten Raum -2 dB 0 dB ** ** ** ** Frei stehend in einem gut behandelten Raum 0 dB 0 dB ** ** ** ** O 810 / O 870 Bedienungsanleitung Seite 82 von 96 Version 01...
  • Page 83 Quellenpegel jedes Kanals – nicht den der Lautsprecher oder Subwoofer – so ein, dass der gewünschte akustische Pegel erzielt wird: Anwendung Anwendung Anwendung Anwendung Film 85 dB(C) Rundfunk 79 dB(C) Musik Vorliebe des Tontechnikers O 810 / O 870 Bedienungsanleitung Seite 83 von 96 Version 01...

  • Page 84: Pegelregelung

    Nur die Pole 3, 4 und 5 dürfen belegt werden. Die Pole 4 und 5 sollten gekreuzt verbunden werden, d. h. TX auf RX und umgekehrt. Den Adapter kann man selbst anfertigen (siehe Abb. unten) oder bei Klein + Hummel...
  • Page 85 Hardware Fernbedienungen Fernbedienungen Bei Klein + Hummel sind zwei Hardware-Fernbedienungen (SRC 1 und SRC 2) erhältlich – siehe Abschnitt “Zubehör und Sonderzubehör”. Hinweis: Die Einstellungen einer angeschlossenen Fernbedienung setzen die Einstellungen des Elektronikfelds außer Kraft. O 810 / O 870 Bedienungsanleitung...

  • Page 86: Reinigung

    • Schalten Sie den Subwoofer ein und prüfen Sie, ob die entsprechenden LEDs leuchten. Reinigen Sie das Gehäuse mit einem leicht angefeuchteten Tuch. Verwenden Sie keine scharfen oder alkoholbasierten Reinigungsmittel. O 810 / O 870 Bedienungsanleitung Seite 86 von 96 Version 01...

  • Page 87: Technische Daten

    2 x 265 mm (2 x 10") 265 mm (10") Gehäuseoberfläche lackiert Farbe: standard anthrazit (RAL 7021) oder silber (RAL 9006) Schallwandabdeckung Metallschutzgitter, im Lieferumfang *Klirrfaktor+Rauschen < 0.1 % bei deaktiviertem Limiter O 810 / O 870 Bedienungsanleitung Seite 87 von 96 Version 01...

  • Page 88: Akustische Messungen

    O 870 + O 410 maximaler SPL (3% und 1% THD) O 870 + O 410 maximaler SPL (3% und 1% THD) O 870 + O 410 maximaler SPL (3% und 1% THD) O 810 / O 870 Bedienungsanleitung Seite 88 von 96 Version 01...
  • Page 89 O 810 (mit O 11 O 810 (mit O 110) Freifeld 0) Freifeld- - - - Frequenzgang Frequenzgang O 810 (mit O 300) Freifeld- - - - Frequenzgang O 810 (mit O 300) Freifeld Frequenzgang O 810 (mit O 11...

  • Page 90: Zubehör Und Sonderzubehör

    Kabel der Längen 2, 5, 10, 15, 20, 25 und 30 m (6’, 15’, 30’, 45’, 60’, 75’ und 90’) sind erhältlich bei Klein + Hummel (RC 2, RC 5, RC 10, RC 15, RC 20, RC 25 oder RC 30) oder es können dem Branchenstandard entsprechende Kabel von Drittanbietern bezogen werden.
  • Page 91 Kabel der Längen 2, 5, 10, 15, 20, 25 und 30 m (6’, 15’, 30’, 45’, 60’, 75’ und 90’) sind erhältlich bei Klein + Hummel (SC 2, SC 5, SC 10, SC 15, SC 20, SC 25 oder SC 30) oder es können dem Branchenstandard entsprechende Kabel von Drittanbietern bezogen werden.

  • Page 92: Sicherheits Und Warnhinweise

    Stellen Sie dieses Gerät daher nicht auf instabile Podeste, Wagen, Karren, Ständer, Tische oder Montagevorrichtungen. • Verwenden Sie mit diesem Produkt keine Zubehör- und Sonderzubehörteile, die nicht von Klein + Hummel empfohlen wurden. • Montagevorrichtungen müssen an den geeigneten Apparaturen und Halterungspunkten befestigt werden, die für diese Nutzung zugelassen und vorgesehen sind.

  • Page 93: Instandhaltung Und Wartung

    Reinigung das Netzkabel heraus, um das Risiko von Stromschlägen auszuschließen. Verwenden Sie keine Reinigungsmittel auf Alkoholbasis. • Die Elektronik des Geräts darf von Personen, die keine “zertifizierten Klein + Hummel Wartungstechniker” sind, nur geöffnet werden, um anwenderseitig installierbares Sonderzubehör entsprechend den Beschreibungen der Bedienungsanleitung des Produkts zu installieren.

  • Page 94: Konformitätserklärung

    • Einen Fachhändler oder erfahrenen Radio-/TV-Techniker um Hilfe bitten. Dieses Class B Digitalgerät entspricht dem Canadian ICES-003. Änderungen oder Modifikationen an diesen Geräten, die nicht ausdrücklich von Klein + Hummel zugelassen wurden, können zum Verlust der von der FCC erteilten Betriebserlaubnis für dieses Geräts führen.
  • Page 95 Klein + Hummel Notizen: Notizen: Notizen: Notizen: O 810 / O 870 Bedienungsanleitung Seite 95 von 96 Version 01...
  • Page 96 • “Plane Wave Bass Array” and “PWBA” Other company, product, or service names may be trademarks or service marks of other organizations. Klein + Hummel reserve the right to change product specifications without notice. Exceptions and omissions excluded. K+H Vertriebs- und Entwicklungsgesellschaft mbH Auf dem Kessellande 4a, 30900 Wedemark, Germany.
