Groupe Schneider TSX Premium Quick Reference Manual

Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

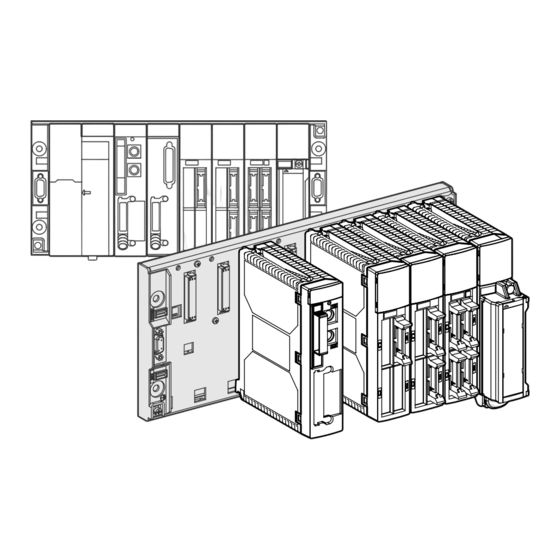

TSX Premium
TSX P57 / TSX DEY-DSY
Processor / Discrete Input/Output
Prozessoren / Digitale Ein-/
Ausgangsmodule
Processeur / Entrées/Sorties T.O.R.
Procesadores / Entradas/Salidas T.O.R.
Processori / I/O Digitali
Quick Reference Guide
Kurzanleitung
Instruction de service
Guía de referencias rápidas
Guida di riferimento rapido

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TSX Premium and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Groupe Schneider TSX Premium

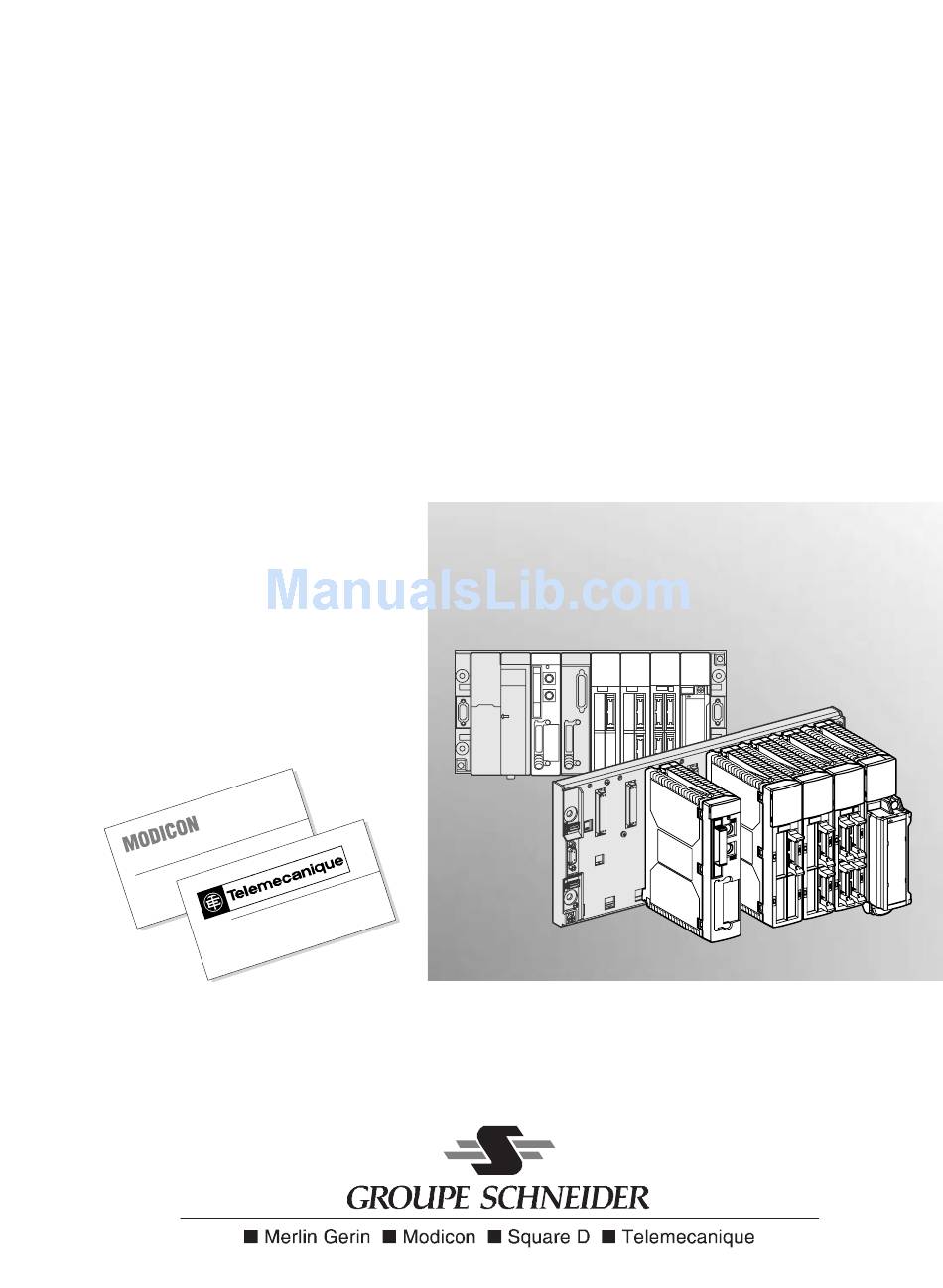

  • Page 1 TSX Premium TSX P57 / TSX DEY-DSY Processor / Discrete Input/Output Prozessoren / Digitale Ein-/ Ausgangsmodule Processeur / Entrées/Sorties T.O.R. Procesadores / Entradas/Salidas T.O.R. Processori / I/O Digitali Quick Reference Guide Kurzanleitung Instruction de service Guía de referencias rápidas Guida di riferimento rapido...

  • Page 3: Table Of Contents

    Product-specific section. Common section. Contents General safety advice for users TSX P57-10 / P57-20 processors Presentation Physical description Catalog Installation / Mounting Auxiliary functions Characteristics Maintenance / Diagnostics Discrete I/O modules Presentation Physical description Catalog Installing / Mounting Functions Connection equipment and wiring rules Characteristics of input modules with terminal block connection Characteristics of input modules with connector(s) Characteristics of output modules with terminal block connection...

  • Page 4: General Safety Advice For Users

    General safety advice for users 1 General This manual is intended for personnel technically qualified to install, operate and maintain the products which are described herein. For advanced use of these products please contact your nearest sales office for additional information. The contents of this manual are not contractual and cannot under any circumstance extend or restrict contract warranty clauses.
  • Page 5 General safety advice for users • If the device is permanently connected, its electrical installation must include a device to isolate it from the power supply and a circuit-breaker to protect it against overcurrents and isolation faults. If this is not the case, the power socket must be grounded and be easily accessed.

  • Page 6: Tsx P57-10 / P57-20 Processors

    TSX P57-10 / P57-20 processors Presentation The TSX Premium range has two processors: TSX P57-10 and TSX P57-20 which manage the modules of a PLC station (discrete I/O, analog I/O, application-specific modules), distributed over one or more racks connected on Bus X: •...

  • Page 7: Catalog

    TSX P57-10 / P57-20 processors Catalog References TSX P57 10 TSX P57 20 TSX RKY ..E racks Module slots Discrete I/O 1024 Analog I/O Application-specific modules 2 (1) 6 (1) Communication 1 PCMCIA (2) 1 PCMCIA (2) Network connection (1) Counter (TSX CTY ..), axis control (TSX CAY ..), stepper control (TSX CFY ..), communication (TSX SCY ..), weighing (TSX AWY ..) (2) Plus 1 PCMCIA card per communication module (TSX SCY ..).

  • Page 8: Auxiliary Functions

    TSX P57-10 / P57-20 processors Auxiliary functions Terminal port and auxiliary port 2 x 8-pin mini-DIN connectors (non-isolated RS 485 link) respectively connect: • TER: an FTX / PC compatible, or to connect the PLC to the UNI-TELWAY bus by means of the TSX P ACC 01 isolator box.
  • Page 9 TSX P57-10 / P57-20 processors PCMCIA memory card slot This slot, on the processor front panel, receives an optional type 1 PCMCIA format memory card. If the card is not present, the slot cover must be kept in place. There are 3 types of memory card: •...

  • Page 10: Characteristics

    TSX P57-10 / P57-20 processors Characteristics Processors TSX P57-10 TSX P57-20 Maximum configuration Racks (6/8/12 positions) 2 Modules 24 (2 app-specific mods) 96 (6 app-specific mods) Discrete I/O 1024 Analog I/O Functions Terminal port Memory extension Yes (1 PCMCIA) Yes (1 PCMCIA) Realtime clock Memory Internal RAM (1)

  • Page 11: Discrete I/O Modules

    Discrete I/O modules Presentation Modularity 64 I or 64 O 32 I or 32 O 16 I 8 I or 8 O Connection HE 10 connectors Connection 64 I or 64 O 32 I or 32 O 16 I 8 I or 8 O Screw terminal blocks...

  • Page 12: Catalog

    Discrete I/O modules Modules with connection via screw terminal block 1 Display block. 2 Removable screw terminal block for direct connection of the sensors and preactuators. 3 Door providing access to screw terminals and also acting as a reference label holder. 4 Module locating device.

  • Page 13: Installing / Mounting

    Discrete I/O modules TSX DSY .. output modules Reference Modularity Connect. Voltage Current Logic Protection Response time DSY 08 T2 8 (T) Ter. block 24 VDC 0.5 A Pos. Yes (1) 1 ms DSY 08 T22 8 (T) Ter. block 24 VDC Pos.

  • Page 14: Functions

    Discrete I/O modules Functions Current generator inputs 24 VDC and 48 VDC inputs are "current generator" type. Although the input voltage may be higher than 11 V (for 24 VDC inputs) or 20 V (for 48 VDC inputs), the input current is constant. Protecting DC solid state outputs All protected solid state outputs have a device which detects the appearance of an overload or a short-circuit when an output is active.

  • Page 15: Connection Equipment And Wiring Rules

    Discrete I/O modules Event management The TSX DEY 16FK module can be used to configure up to 16 inputs which enable the acceptance of events and their immediate processing (processing on an interrupt). Monitoring presence of the terminal block All terminal block modules include a facility for monitoring that the terminal block is on the module. A fault is signalled if the terminal block is missing or if it is not properly attached to the module.
  • Page 16 Discrete I/O modules Connection of modules with screw terminal block Each terminal can accept bare wires or wires fitted with cable ends, or open lugs. • minimum: 1 wire, 0.2 mm (AWG 24) without cable end, 5,5 mm • maximum: 1 wire, 2 mm without cable end or, max.

  • Page 17: Characteristics Of Input Modules With Terminal Block Connection

    Discrete I/O modules Characteristics of input modules with terminal block connection DC inputs TSX module reference DEY 08D2 DEY 16D3 DEY 16A2 DEY 16D2 Nominal input Voltage 24 VDC 48 VDC 24 VDC values Current 7 mA 7 mA 16 mA Input limit at state 1 Voltage •...

  • Page 18: Characteristics Of Input Modules With Connector(S)

    Discrete I/O modules Characteristics of input modules with connector(s) TSX module reference DEY 16FK DEY 32D2K DEY 64D2K Nominal input Voltage 24 VDC 24 VDC 24 VDC values Current 3.5 mA 3.5 mA 3.5 mA Input limit at state 1 Voltage •...
  • Page 19 Discrete I/O modules 50 VA relay outputs TSX module reference DSY 08R5 / DSY 16R5 Operating AC current 24..240 V / 20..264 V voltage DC current 12..24 V / 10..34 V Thermal current Resistive Voltage 24 VAC 48 VAC 100..120 VAC 200..240 VAC load AC12 Power...
  • Page 20 Discrete I/O modules 100 VA relay outputs TSX module reference DSY 08R5A Operating AC current 24..240 V / 20..264 V voltage DC current 24..48 V / 19..60 V Thermal current (max. 6 A per common) Resistive Voltage 24 VAC 48 VAC 100..120 VAC 200..240 VAC load AC12...

  • Page 21: Characteristics Of Output Modules With Connector(S)

    Discrete I/O modules Characteristics of output modules with connector(s) TSX module reference DSY 32T2K DSY 64T2K Operating voltage (VDC) 24 V / 19..30 V (1) 24 V / 19..30 V (1) (ripple included) Permissible current 0.1 A / chan. - 3.2 A / module 0.1 A / chan.

  • Page 22: Operating Conditions

    Discrete I/O modules Operating conditions Operating temperature 0…60° C Relative humidity 30…95% (without condensation) Operating altitude 0…2000 m Immunity to vibrations IEC 68-2-6, Fc test, 2 g severity shocks IEC 68-2-27, Ea test Withstand to electrostatic discharge IEC 1000-4-2, level 3 Immunity to electromagnetic fields IEC 1000-4-3, level 3...
  • Page 23 Spezifischer Teil. Gemeinsamer Teil. Inhalt Allgemeine Sicherheitsvorschriften für den Benutzer Prozessoren TSX P57-10 / P57-20 Beschreibung Gerätebeschreibung Kurzübersicht Katalog Einbau / Montage Hilfsfunktionen Technische Daten Wartung / Diagnose Digitale Ein-/Ausgangsmodule Beschreibung Gerätebeschreibung Kurzübersicht Katalog Einbau / Montage Funktionen Anschlußmöglichkeiten und Verkabelungsregeln Kenndaten der Eingangsmodule mit Klemmleiste Kenndaten der Eingangsmodule mit Steckverbindern Kenndaten der Ausgangsmodule mit Klemmleiste...

  • Page 24: Allgemeine Sicherheitsvorschriften Für Den Benutzer

    Allgemeine Sicherheitsvorschriften für den Benutzer 1 Allgemeines Diese Dokumentation wendet sich an Personen, die die erforderliche technische Qualifikation für die Inbetriebnahme, den Betrieb und die Wartung der nachfolgend beschriebenen Pro-dukte besitzen. Zusätzliche Informationen für spezielle Einsatzformen der Produkte sind über die nächstgelegene ASA-Niederlassung erhältlich.
  • Page 25 Allgemeine Sicherheitsvorschriften für den Benutzer • Ist das Gerät permanent angeschlossen, muß in der elektrischen Installation eine Vorrichtung für die Versorgungstrennung und ein Sicherungsschalter zum Schutz vor Überströmen und Isolierfehlern vorgesehen werden. Andernfalls ist der Netzstecker zu erden und leicht zugänglich zu machen.

  • Page 26: Prozessoren Tsx P57-10 / P57-20

    Prozessoren TSX P57-10 / P57-20 Beschreibung Zur TSX-Premium-Reihe gehören die beiden Prozessoren TSX P57-10 und TSX P57-20, die die Steuerung der auf einem Rack befindlichen oder mehrere Racks verteilten und über den BusX verbundenen Module einer Steuerungsstation ermöglichen (digitale E/A, analoge E/A, Sonderfunktions-module): •...

  • Page 27: Kurzübersicht Katalog

    Prozessoren TSX P57-10 / P57-20 Kurzübersicht Katalog Bestellnummern TSX P57 10 TSX P57 20 Racks TSX RKY ..E Modulsteckplätze Digitale E/A 1024 Analoge E/A Sonderfunktionsmodule 2 (1) 6 (1) Kommunikation 1 PCMCIA (2) 1 PCMCIA (2) Netzverbindung (1) Zähler (TSX CTY ..), Achsensteuerung (TSX CAY ..), Schrittmotorsteuerung (TSX CFY ..), Kommunikation (TSX SCY ..), Wiegen (TSX AWY ..) (2) Plus 1 PCMCIA-Karte pro Kommunikationsmodul (TSX SCY ..).

  • Page 28: Hilfsfunktionen

    Prozessoren TSX P57-10 / P57-20 Hilfsfunktionen Terminalbuchsen 2 8polige Mini-DIN-Steckbuchsen (nicht isolierte RS-485- Verbindung) ermöglichen den Anschluß von: • TER: einem FTX-Terminal / kompatiblen PC oder die Verbindung der Steuerung mit dem Bus UNI-TELWAY über das Adaptermodul TSX P ACC 01. Diese Steckbuchse liefert die 5-V-Versorgungsspannung, um z.B.
  • Page 29 Prozessoren TSX P57-10 / P57-20 Steckplatz für PCMCIA-Speicherkarte Dieser Steckplatz an der Vorderseite des Prozessors ermög- licht die Aufnahme einer optionalen Speicherkarte im Format PCMCIA, Typ 1. Bei fehlender Karte muß die Abdeckung angebracht werden. 3 Kartentypen stehen zur Verfügung: •...

  • Page 30: Technische Daten

    Prozessoren TSX P57-10 / P57-20 Technische Daten Prozessoren TSX P57-10 TSX P57-20 Maximalkonfiguration Racks (6/8/12 Positionen) 2 Module 24 (2 Sonderfunktionsmodule) 96 (6 Sonderfunktionsmodule) Digitale E/A 1024 Analoge E/A Funktionen Terminalsteckbuchsen Speichererweitung ja (1 PCMCIA) ja (1 PCMCIA) Kalenderfunktion Speicher Internes RAM (1) 32 K Wörter 48 K Wörter...
  • Page 31 Digitale Ein-/Ausgangsmodule Beschreibung Kanäle 64 E oder 64 A 32 E oder 32 A 16 E 8 E oder 8 A Anschlüsse HE10- Steck- verbinder Anschlüsse 64 E oder 64 A 32 E oder 32 A 16 E 8 E oder 8 A Klemmleiste (Klemmleiste nicht...
  • Page 32 Digitale Ein-/Ausgangsmodule Module mit Klemmleiste 1 Anzeigebaugruppe. 2 Abnehmbare Klemmleiste zum direkten Anschluß von Gebern und Stellgliedern. 3 Zugriffsklappe der Klemmleiste. Diese dient auch als Träger für das Kennzeichnungsetikett. 4 Arretiervorrichtung Die Klemmleiste wird unter der Bestellnummer TSX BLY 01 separat ausgeliefert. •...
  • Page 33 Digitale Ein-/Ausgangsmodule Ausgangsmodule TSX DSY .. Bestell- Kanäle Anschluß Spannung Strom Logik Schutz Antwort- nummer (5) zeit DSY 08 T2 8 (T) Klemml. 24 VGs 0,5 A pos. ja (1) 1 ms DSY 08 T22 8 (T) Klemml. 24 VGs pos.
  • Page 34 Digitale Ein-/Ausgangsmodule Funktionen Konstantstromeingänge Die 24- und 48-V-Gleichstromeingänge sind "Konstantstromeingänge". Unabhängig von der Eingangsspannung oberhalb von 11 V (für die 24-VGs-Eingänge) oder 20 V (für die 48-VGs- Eingänge) ist der Eingangsstrom konstant. Schutz der Gleichstrom-Transistorausgänge Alle geschützten Transistorausgänge sind mit einer Vorrichtung zum Entdecken von Über-lasten oder Kurzschlüssen bei einem aktivierten Ausgang ausgestattet.
  • Page 35 Digitale Ein-/Ausgangsmodule Verwaltung von Ereignissen Das Modul TSX DEY 16FK ermöglicht die Konfiguration von max. 16 Eingängen, mit denen Ereignisse berücksichtigt und sofort durch den Prozessor verarbeitet werden können (unterbrechungsgesteuerte Verarbeitung). Überwachung der Klemmleiste Alle Module mit Klemmleiste besitzen eine Vorrichtung, die die Klemmleiste auf dem Modul überprüft und einen Fehler signalisiert, wenn sie nicht vorhanden oder schlecht eingeklinkt ist.
  • Page 36 Digitale Ein-/Ausgangsmodule Anschluß der Module mit Klemmleiste Jede Klemme kann blanke Drähte oder Drähte mit Kabelhülsen oder offenen Kabelschuhen aufnehmen. • minimal: 1 Draht von 0,2 mm (AWG 24) ohne Kabelhülse, 5,5 mm max. • maximal: 1 Draht von 2 mm ohne Kabelhülse 1 Draht von 1,5 mm mit Kabelhülse.
  • Page 37 Digitale Ein-/Ausgangsmodule Kenndaten der Eingangsmodule mit Klemmleiste Gleichstromeingänge Bestellnummer TSX-Modul DEY 08D2 DEY 16D3 DEY 16A2 DEY 16D2 Eingangs- Spannung 24 VGs 48 VGs 24 VGs nennwerte Strom 7 mA 7 mA 16 mA Spannung ≥ 11 V ≥ 30 V ≤...
  • Page 38 Digitale Ein-/Ausgangsmodule Kenndaten der Eingangsmodule mit Steckverbindern Bestellnummer TSX-Modul DEY 16FK DEY 32D2K DEY 64D2K Eingangs- Spannung 24 VGs 24 VGs 24 VGs nennwerte Strom 3,5 mA 3,5 mA 3,5 mA Spannung ≥ 11 V ≥ 11 V ≥ 11 V Eingangs- ≥...
  • Page 39 Digitale Ein-/Ausgangsmodule 50-VA-Relaisausgänge Bestellnummer TSX-Modul DSY 08R5 / DSY 16R5 Betriebs- Wechselstrom 24..240 V / 20..264 V spannung Gleichstrom 12..24 V / 10..34 V Thermischer Strom Wechsel- ohmsch Spannung 24 VWs 48 VWs 100..120 VWs 200..240 VWs strom- Betr.art Leistung 50 VA (5) 50 VA (6) 110 VA (6)
  • Page 40 Digitale Ein-/Ausgangsmodule 100-VA-Relaisausgänge Bestellnummer TSX-Modul DSY 08R5A Betriebs- Wechselstrom 24..240 V / 20..264 V spannung Gleichstrom 24..48 V / 19..60 V Thermischer Strom (maxi. 6 A pro Gemeinsamer) Wechsel- ohmsch Spannung 24 VCA 48 VWs 100..120 VWs 200..240 VWs strom- Betr.-art Leistung 100 VA (5)
  • Page 41 Digitale Ein-/Ausgangsmodule Kenndaten der Ausgangsmodule mit Steckverbindern Bestellnummer TSX-Modul DSY 32T2K DSY 64T2K Betriebsspannung (VGs) 24 V / 19..30 V (1) 24 V / 19..30 V (1) (inkl. Welligkeit) Zulässiger Strom 0,1 A / Kanal - 3,2 A / Modul 0,1 A / Kanal - 5 A / Modul Leckstrom <...
  • Page 42 Digitale Ein-/Ausgangsmodule Betriebsbedingungen Betriebstemperatur 0…60 °C Relative Luftfeuchtigkeit 30…95% (ohne Kondensatbildung) Höhenlage 0…2000 m Festigkeit Vibration IEC 68-2-6, Versuch Fc, Stärke 2 g Stösse IEC 68-2-27, Versuch Ea Verhalten bei elektrostatischen Entladungen IEC 1000-4-2, Niveau 3 Störfestigkeit elektromagnetische Felder IEC 1000-4-3, Niveau 3 kurze Spannungsspitzen IEC 1000-4-4, Niveau 3 Stoßwellen...
  • Page 43 é é cifique. Partie commune. Sommaire é é C C onsignes g né é Présentation Description physique Rappel catalogue Implantation / Montage Fonctions auxiliaires Caractéristiques ées/sorties TOR Description physique Implantation / Montage Fonctionnalités Moyens de raccordement et règles de câblage Caractéristiques des modules d'entré...
  • Page 44 Consignes gé é é é n n rales de s é é é s s curit é é é t t à l'attention de l'utilisateur à ralit s s’adresse à des personnes ées sur le plan technique pour une utilisation «...
  • Page 45 Consignes g n n é n n é ’ mise à L’é ê à masse de • Si l é 24 ou en 48 V il y lieu de protéger les circuits basse ’ • Vérifier que d’alimentation restent é des plages de tolérance définies é...
  • Page 46 Processeurs TSX P57-10 / P57-20 Pré La gamme TSX Premium propose deux processeurs : TSX P57-10 et TSX P57-20 qui gérer les modules d'une station automate (E/S TOR, E/S analogiques, modules mé é é • é à maximum 512 E/S TOR, 24 E/S et modules métiers (comptage, commande...
  • Page 47 Processeurs TSX P57-10 / P57-20 Références TSX P57 10 TSX P57 20 Racks TSX RKY ..E Emplacements modules E/S TOR E/S analogiques (1 ( ) ) PCMCIA (2 ( ) PCMCIA (2 ( ) ) CTY ..), commande d'axe (TSX CAY ..), commande pas à pas (TSX CFY ..), (2) Plus 1 carte PCMCIA par module de communication (TSX SCY ..).
  • Page 48 Processeurs TSX P57-10 / P57-20 Fonctions auxiliaires Prise terminal et prise auxiliaire 2 connecteurs mini-DIN 8 points (liaison RS 485 non isolée) permettent de raccorder respectivement : • TER : un terminal FTX / compatible PC ou de connecter l'automate au bus UNI-TELWAY, au travers du boîtier d'iso- lement TSX P ACC 01.
  • Page 49 Processeurs TSX P57-10 / P57-20 Emplacement pour carte mémoire PCMCIA Cet emplacement, en face avant du processeur, permet de recevoir une carte mémoire optionnelle au format PCMCIA type 1. En l'absence de carte, il est obligatoire de mainte- nir le cache en place. 3 types de cartes sont proposés : •...
  • Page 50 Processeurs TSX P57-10 / P57-20 Caractéristiques Processeurs TSX P57-10 TSX P57-20 Configuration maximale Racks (6/8/12 positions) 2 Modules 24 (2 mod. métiers) 96 (6 mod. métiers) E/S TOR 1024 E/S analogiques Fonctions Prises terminal Extension mémoire Oui (1 PCMCIA) Oui (1 PCMCIA) Horodateur Mémoire RAM interne (1)
  • Page 51 Modules d'entrées/sorties TOR Présentation Modularité 64 E ou 64 S 32 E ou 32 S 16 E 8 E ou 8 S Connectique Connecteurs HE 10 Connectique 64 E ou 64 S 32 E ou 32 S 16 E 8 E ou 8 S Bornier à...
  • Page 52 Modules d'entrées/sorties TOR Modules à bornier à vis 1 Bloc de visualisation. 2 Bornier à vis débrochable pour le raccordement direct des capteurs et pré-actionneurs. 3 Porte d'accès aux bornes à vis. Celui-ci sert également de support à l'étiquette de repérage. 4 Dispositif de détrompage Le bornier est livré...
  • Page 53 Modules d'entrées/sorties TOR Modules de sorties TSX DSY .. Référence Modularité Connect. Tension Courant Logique Protection Temps de réponse DSY 08 T2 8 (T) Bornier 24 VCC 0,5 A Pos. Oui (1) 1 ms DSY 08 T22 8 (T) Bornier 24 VCC Pos.
  • Page 54 Modules d'entrées/sorties TOR Fonctionnalités Entrées à générateur de courant Les entrées à courant continu 24 VCC et 48 VCC sont du type "générateur de courant". Quelle que soit la tension d'entrée supérieure à 11 V (pour les entrées 24 VCC) ou 20 V (pour les entrées 48 VCC), le courant d'entrée est constant.
  • Page 55 Modules d'entrées/sorties TOR Gestion des événements Le module TSX DEY 16FK permet de configurer jusqu'à 16 entrées qui permettent la prise en compte d'événements et leur traitement immédiat par le processeur (traitement sur interruption). Contrôle de la présence bornier Tous les modules à bornier sont équipés d'un dispositif qui contrôle la présence du bornier sur le module et qui signale un défaut si le bornier est absent ou mal enclenché.
  • Page 56 Modules d'entrées/sorties TOR Raccordement des modules avec bornier à vis Chaque borne peut recevoir des fils nus ou équipés d'em- bouts ou de cosses ouvertes. • au minimum : 1 fil de 0,2 mm (AWG 24) sans embout, 5,5 mm max.
  • Page 57 Modules d'entrées/sorties TOR Caractéristiques des modules d'entrées à bornier Entrées à courant continu Référence module TSX DEY 08D2 DEY 16D3 DEY 16A2 DEY 16D2 Valeurs nominales Tension 24 VCC 48 VCC 24 VCC d'entrée Courant 7 mA 7 mA 16 mA ≥...
  • Page 58 Modules d'entrées/sorties TOR Caractéristiques des modules d'entrées à connecteur(s) Référence module TSX DEY 16FK DEY 32D2K DEY 64D2K Valeurs nominales Tension 24 VCC 24 VCC 24 VCC d'entrée Courant 3,5 mA 3,5 mA 3,5 mA ≥ 11 V ≥ 11 V ≥...
  • Page 59 Modules d'entrées/sorties TOR Sorties à relais 50 VA Référence module TSX DSY 08R5 / DSY 16R5 Tension Courant alternatif 24..240 V / 20..264 V d'utilisation Courant continu 12..24 V / 10..34 V Courant thermique Charge Résistive Tension 24 VCA 48 VCA 100..120 VCA 200..240 VCA courant régime...
  • Page 60 Modules d'entrées/sorties TOR Sorties à relais 100 VA Référence module TSX DSY 08R5A Tension Courant alternatif 24..240 V / 20..264 V d'utilisation Courant continu 24..48 V / 19..60 V Courant thermique (maxi. 6 A par commun) Charge Résistive Tension 24 VCA 48 VCA 100..120 VCA 200..240 VCA courant...
  • Page 61 Modules d'entrées/sorties TOR Caractéristiques des modules de sorties à connecteur(s) Référence module TSX DSY 32T2K DSY 64T2K Tension d'utilisation (VCC) 24 V / 19..30 V (1) 24 V / 19..30 V (1) (ondulation incluse) Courant admissible 0,1 A / voie - 3,2 A / module 0,1 A / voie - 5 A / module Courant de fuite <...
  • Page 62 Modules d'entrées/sorties TOR Conditions de service Température de fonctionnement 0…60° C Humidité relative 30…95% (sans condensation) Altitude de fonctionnement 0…2000 m Immunité aux vibrations IEC 68-2-6, essai Fc, sévérité 2 g chocs IEC 68-2-27, essai Ea Tenue aux décharges électrostatiques IEC 1000-4-2, niveau 3 Immunité...
  • Page 63 Parte específica. Parte común. Contenido Recomendaciones generales de seguridad para el usuario Procesadores TSX P57-10 / P57-20 Presentación Descripción física Resumen del catálogo Implantación/Montaje Funciones auxiliares Características Mantenimiento/Diagnóstico Módulos de entradas y salidas TOR Presentación Descripción física Resumen del catálogo Implantación/Montaje Funciones Medios de conexión y reglas de cableado...
  • Page 64 Recomendaciones gererales de seguridad para el usuario 1 Información general La presente documentación está dirigida a personas cualificadas a nivel técnico para la instalación, explotación y mantenimiento de los productos que aquí se describen. Para un uso «avanzado» de dichos productos, diríjase a la agencia más cercana, a fin de obtener información adicional. El contenido de la documentación no es contractual y no podrá...
  • Page 65 Recomendaciones gererales de seguridad para el usuario • Si el equipo está conectado en una ubicación fija, será necesario integrar en su instalación eléctrica un dispositivo seccionador de la alimentación y un cortacircuito de protección en caso de que se produzca un exceso de tensión y fallos de aislamiento. Si no es este el caso, la toma de la red eléctrica se conectará...
  • Page 66 Procesadores TSX P57-10/P57-20 Presentación La gama TSX Premium propone dos procesadores: TSX P57-10 y TSX P57-20 capaces de dirigir los módulos de una estación autómata (E/S TOR, E/S analógicas, módulos especializados), distribuidos en uno o varios bastidores, conectados al Bus X: •...
  • Page 67 Procesadores TSX P57-10/P57-20 Resumen del catálogo Referencias TSX P57 10 TSX P57 20 Bastidores TSX RKY .E Ubicación de los módulos E/S TOR 1024 E/S analógicas Módulos especializados 2 (1) 6 (1) Comunicación 1 PCMCIA (2) 1 PCMCIA (2) Conexión de red (1) Conteo (TSX CTY...), comando de eje (TSX CAY...), comando paso a paso (TSX CFY...), comunicación (TSX SCY...), pesado (TSX AWY...) (2) Más de 1 tarjeta PCMCIA por módulo de comunicación (TSX SCY...).
  • Page 68 Procesadores TSX P57-10/P57-20 Funciones auxiliares Toma terminal y toma auxiliar 2 conectores mini-DIN 8 patillas (enlace RS 485 no aislado) que permiten conectar respectivamente: • TER: un terminal FTX/compatible con PC o conectar el autómata al bus UNI-TELWAY, a través de la caja de aislamiento TSX P ACC 01.
  • Page 69 Procesadores TSX P57-10/P57-20 Ubicación para una tarjeta de memoria PCMCIA Esta ubicación, en la parte frontal del procesador, permite recibir una tarjeta de memoria opcional con formato PCMCIA tipo 1. Si no hay tarjeta, es obligatorio mantener el cable en su sitio. Se proponen 3 tipos de tarjeta: •...
  • Page 70 Procesadores TSX P57-10 / P57-20 Características Procesadores TSX P57-10 TSX P57-20 Configuración máxima Bastidores (6/8/12 posiciones) Módulos 24 (2 mod. especializados) 96 (6 mod. especializados) E/S TOR 1024 E/S analógicas Funciones Tomas term. Extensión de la memoria Sí (1 PCMCIA) Sí...
  • Page 71 Módulos de entradas y salidas TOR Presentación Modularidad 64 E o 64 S 32 E o 32 S 16 E 8 E o 8 S Conéctica Conectores HE 10 Conéctica 64 E o 64 S 32 E o 32 S 16 E 8 E o 8 S Bloque...
  • Page 72 Módulos de entradas y salidas TOR Módulos con bloque terminal de tornillos 1 Bloque de visualización. 2 Bloque terminal de tornillos extraible para la conexión directa de sensores y preaccionadores. 3 Puerta de acceso a los bloques de tornillos que también sirve de soporte para la etiqueta de identificación.
  • Page 73 Módulos de entradas y salidas TOR Módulos de salidas TSX DSY .. Referencia Modularidad Conect. Tensión Corriente Lógica Protección Tiempo de respuesta DSY 08 T2 8 (T) Bornier 24 VCC 0,5 A Pos. Sí• (1) 1 ms DSY 08 T22 8 (T) Bloq term.
  • Page 74 Módulos de entradas y salidas TOR Funciones Entradas con generador de corriente Las entradas con corriente continua 24 VCC y 48 VCC son de tipo "generador de corriente". Si la tensión de entrada es superior 11 V (para las entradas 24 VCC) o 20 V (para las entradas de 48 VCC), la corriente de entrada es constante.
  • Page 75 Módulos de entradas y salidas TOR Gestión de incidencias El módulo TSX DEY 16FK permite la configuración de hasta 16 entradas que registran las incidencias y su tratamiento inmediato por parte del procesador (tratamiento con interrupción). Control de presencia del bloque terminal Todos los módulos con bloque terminal están equipados con un dispositivo que registra la presencia del bloque sobre el módulo y que da una señal de fallo si no está...
  • Page 76 Módulos de entradas y salidas TOR Conexión de los módulos con el bloque terminal de tornillos Cada borne puede recibir hilos desnudos o equipados con conteras o con terminales abiertos • como mín.: 1 hilo de 0,2 mm (AWG 24) sin contera, 5,5 mm max.
  • Page 77 Módulos de entradas y salidas TOR Características de los módulos de entradas con bloque terminal Entradas de corriente continua Referencia módulo TSX DEY 08D2 DEY 16D3 DEY 16A2 DEY 16D2 Valores nominales Tensión 24 VCC 48 VCC 24 VCC de entrada Corriente 7 mA 7 mA...
  • Page 78 Módulos de entradas y salidas TOR Características de los módulos de entradas con conector(es) Referencia módulo TSX DEY 16FK DEY 32D2K DEY 64D2K Valores nominales Tensión 24 VCC 24 VCC 24 VCC de entrada Corriente 3,5 mA 3,5 mA 3,5 mA ≥...
  • Page 79 Módulos de entradas y salidas TOR Salidas de relé 50 VA Referencia módulo TSX DSY 08R5/DSY 16R5 Tensión Corriente alterna 24..240 V / 20..264 V de utilización Corriente continua 12..24 V / 10..34 V Corriente térmica Carga Resistiva Tensión 24 VCA 48 VCA 100..120 VCA 200..240 VCA corriente...
  • Page 80 Módulos de entradas y salidas TOR Salidas de relé 100 VA Referencia módulo TSX DSY 08R5A Tensión Corriente alterna 24..240 V / 20..264 V de utilización Corriente continua 24..48 V / 19..60 V Corriente térmica (máx. 6 A por común) Carga Resistiva Tensión 24 VCA...
  • Page 81 Módulos de entradas y salidas TOR Características de los módulos de salidas de conector(es) Referencia módulo TSX DSY 32T2K DSY 64T2K Tensión de utilización (VCC) 24 V / 19..30 V (1) 24 V / 19..30 V (1) (ondulación incluida) Corriente admisible 0,1 A/vía - 3,2 A/módulo 0,1 A/vía - 5 A / módulo Corriente de fuga...
  • Page 82 Módulos de entradas y salidas TOR Condiciones de servicio Temperatura de funcionamiento 0…60° C Humedad relativa 30…95% (sin condensación) Altitud de funcionamiento 0…2000 m Inmunidad a vibraciones IEC 68-2-6, prueba Fc, severidad 2 g choques IEC 68-2-27, prueba Ea Resistencia a las descargas electrostáticas IEC 1000-4-2, nivel 3 Inmunidad a campos electromagnéticos IEC 1000-4-3, nivel 3...
  • Page 83 Parte specifica. Parte comune. Sommario Procedure generali di sicurezza per l'utente Processori TSX P57-10 / P57-20 Presentazione Descrizione fisica Riferimenti del catalogo Installazione / Montaggio Funzioni ausiliarie Caratteristiche Manutenzione/ Diagnostica Moduli di I/O digitali Présentazione Descrizione fisica Riferimenti del catalogo Installazione / Montaggio Funzionalità...
  • Page 84 Procedure generali di sicurezza per l'utente 1 Generalità La presente documentazione si indirizza al personale tecnicamente qualificato per la messa in opera, utilizzo e manutenzione dei prodotti qui descritti. Per un utilizzo «avanzato» dei prodotti rivolgersi al centro di assistenza locale per ottenere tutte le informazioni complementari. Il contenuto della documentazione non implica un legame contrattuale e non può...
  • Page 85 Procedure generali di sicurezza per l'utente • Se l'apparecchiatura è collegata in permanenza, occorrerà integrare nel suo impianto elettrico un dispositivo di interruzione dell'alimentazione e un salva vita di protezione dalle sovratensioni e da eventuali difetti d'isolamento. In caso contrario è necessario che la presa di rete disponga di una messa a terra adeguata e che sia facilmente accessibile.

  • Page 86: Presentazione

    Processori TSX P57-10 / P57-20 Presentazione La gamma TSX Premium dispone di due processori: TSX P57-10 e TSX P57-20 che permettono di gestire i moduli di una stazione PLC (I/O digitali, I/O analogici, moduli di funzione specifica), ripartiti in uno o più rack, collegati sul Bus X : •...
  • Page 87 Processeori TSX P57-10 / P57-20 Riferimenti del catalogo Riferimenti TSX P57 10 TSX P57 20 Rack TSX RKY ..E Alloggiamenti moduli I/O digitali 1024 I/O analogici Moduli specifici 2 (1) 6 (1) Comunicazioni 1 PCMCIA (2) 1 PCMCIA (2) Connessione di rete (1) Conteggio (TSX CTY ..), comando d'asse (TSX CAY ..), comando passo passo (TSX CFY ..), comunicazione (TSX SCY ..), pesatura (TSX AWY ..) (2) Più...

  • Page 88: Funzioni Ausiliarie

    Processori TSX P57-10 / P57-20 Funzioni ausiliarie Presa terminale e presa ausiliaria 2 connettori mini-DIN 8 pin (connessione RS 485 non isolata) consentono di collegare rispettivamente: • TER: un terminale FTX / compatibile PC o il PLC al bus UNI- TELWAY, tramite un box di isolamento TSX P ACC 01.
  • Page 89 Processori TSX P57-10 / P57-20 Alloggiamento della scheda di memoria PCMCIA Questo alloggiamento, posto sulla parte frontale del processore, permette di ospitare una scheda di memoria opzionale con il formato PCMCIA tipo 1. Quando la scheda non è installata, deve rimanere inserito l'apposito coperchietto.

  • Page 90: Caratteristiche

    Processori TSX P57-10 / P57-20 Caratteristiche Processori TSX P57-10 TSX P57-20 Configurazione massima Rack (6/8/12 posizioni) Moduli 24 (2 mod. specifici) 96 (6 mod. specifici) I/O digitali 1024 I/O analogici Funzioni Presa terminale Estensione memoria Sì (1 PCMCIA) Sì (1 PCMCIA) Orodatario Sì...

  • Page 91: Moduli Di I/O Digitali

    Moduli di I/O digitali Presentazione Modularità 64 I o 64 O 32 I o 32 O 16 I 8 I o 8 U Connessioni Connettori HE 10 Connessioni 64 I o 64 O 32 I o 32 O 16 I 8 I o 8 O Morsettiera a viti...
  • Page 92 Moduli di I/O digitali Moduli a morsettiera a vite 1 Blocco di visualizzazione. 2 Morsettiera a vite smontabile per il raccordo diretto di sensori e preattuatori. 3 Porta d'accesso ai morsetti. Su di essa è posta l'etichetta di identificazione. 4 Dispositivo antierrore. La morsettiera viene fornita separatamente, con il codice di riferimento TSX BLY 01.
  • Page 93 Moduli di I/O digitali Moduli di uscita TSX DSY .. Riferimento Modularità Connes. Tensione Corrente Logica Protezione Tempo di risposta DSY 08 T2 8 (T) Morset. 24 VCC 0,5 A Pos. Sì (1) 1 ms DSY 08 T22 8 (T) Morset.
  • Page 94 Moduli di I/O digitali Funzionalità Ingressi a generatore di corrente Gli ingressi a corrente continua 24 VCC e 48 VCC sono di tipo "generatore di corrente". La corrente di ingresso è costante qualunque sia la tensione d'ingresso superiore a 11 V (per gli ingressi a 24 VCC) o 20 V (per gli ingressi a 48 VCC).
  • Page 95 Moduli di I/O digitali Gestione degli eventi Il modulo TSX DEY 16FK permette di configurare fino a 16 ingressi che consentono di rilevare gli eventi e di elaborarli immediatamente con il processore (elaborazione da interruzione). Controllo della presenza della morsettiera Tutti i moduli a morsettiera sono dotati di un dispositivo destinato a controllare che sul relativo modulo la morsettiera sia ben presente e, eventualmente, segnalarne l'assenza o la sua installazione difettosa.
  • Page 96 Moduli di I/O digitali Collegamento dei moduli con morsettiera a vite Ogni morsetto può ricevere fili nudi o predisposti con capicorda ad occhiello chiuso o aperto. • minimo: 1 filo di 0,2 mm (AWG 24) senza capocorda, 5,5 mm • massimo: 1 filo di 2 mm senza capocorda o max.
  • Page 97 Moduli di I/O digitali Caratteristiche dei moduli d'ingresso a morsettiera Ingressi a corrente continua Riferimento modulo TSX DEY 08D2 DEY 16D3 DEY 16A2 DEY 16D2 Valori nominali Tensione 24 VCC 48 VCC 24 VCC d'ingresso Corrente 7 mA 7 mA 16 mA allo stato 1 Tensione ≥...
  • Page 98 Moduli di I/O digitali Caratteristiche dei moduli d'ingresso a connettore(i) Riferimenti modulo TSX DEY 16FK DEY 32D2K DEY 64D2K Valori nominali Tensione 24 VCC 24 VCC 24 VCC d'ingresso Corrente 3,5 mA 3,5 mA 3,5 mA allo stato 1 Tensione ≥ 11 V ≥...
  • Page 99 Moduli di I/O digitali Uscite a relè 50 VA Riferimento modulo TSX DSY 08R5 / DSY 16R5 Tensione Corrente alternata 24..240 V / 20..264 V d'utilizzo Corrente continua 12..24 V / 10..34 V Corrente termica Carico Resistivo Tensione 24 VCA 48 VCA 100..120 VCA 200..240 VCA corrente...
  • Page 100 Moduli di I/O digitali Uscite a relè 100 VA Riferimento modulo TSX DSY 08R5A Tensione Corrente alternata 24..240 V / 20..264 V d'utilizzo Corrente continua 24..48 V / 19..60 V Corrente termica (max. 6 A per comune) Carico Resistivo Tensione 24 VCA 48 VCA 100..120 VCA 200..240 VCA corrente...
  • Page 101 Moduli di I/O digitali Caratteristiche dei moduli di uscita a connettore(i) Riferimento modulo TSX DSY 32T2K DSY 64T2K Tensione d'utilizzo (VCC) 24 V / 19..30 V (1) 24 V / 19..30 V (1) (ondulazione inclusa) Corrente ammessa 0,1 A / canale- 3,2 A / modulo 0,1 A / canale- 5 A / modulo Corrente di fuga <...
  • Page 102 Moduli di I/O digitali Condizioni di funzionamento Temperatura di funzionamento da 0 a 60° C Umidità relativa da 30 a 95% (senza condensa) Altitudine di funzionamento da 0 a 2000 m Immunità alle vibrazioni IEC 68-2-6, prova Fc, severità 2 g shock IEC 68-2-27, prova Ea Tenuta alle scariche elettrostatiche...

  • Page 103: Connections

    Connections Discrete inputs TSX DEY 08D2 TSX DEY 16D2 Sensors Inputs Sensors Inputs – – +24 VDC +24 VDC FU1 = 0.5 A fast blow fuse TSX DEY 16D3 TSX DEY 16A2 / 16A3 / 16A4 / 16A5 Sensors Inputs Sensors Inputs 24 / 48 / 115 / 230 V...
  • Page 104 Connections TSX DEY 16FK TSX DEY 32D2K Sensors Inputs Sensors Inputs +24 VDC +24 VDC – – FU1 = 0.5 A fast blow fuse Sensors Inputs Terminal no. Color of wire (TSX CDP ..) White Brown Green Yellow Grey Pink Blue Black Violet...
  • Page 105 Connections TSX DEY 64D2K (refer to previous page, to accord terminal numbers and color of wires) Sensors Inputs Sensors Inputs +24 VDC +24 VDC – – Sensors Inputs Sensors Inputs +24 VDC +24 VDC – – FU1 = 0.5 A fast blow fuse...

  • Page 106: Discrete Outputs

    Connections Discrete outputs TSX DSY 08T2 TSX DSY 16T3 Preactuators Outputs Preactuators Outputs Ð +24 VDC Ð + +48 VDC FU1 = 6.3 A fast blow fuse TSX DSY 16T2 Preactuators Outputs Ð + +24 VDC FU2 = 10 A fast blow fuse...
  • Page 107 Connections TSX DSY 08T22 TSX DSY 08T31 Preactuators Outputs Preactuators Outputs Ð + Ð + +24 VDC +48 VDC FU2 = 16 A fast blow fuse FU2 = 10 A fast blow fuse TSX DSY 08R5 Preactuators Outputs A.C. load 19...240 VAC C0-3 D.C.
  • Page 108 Connections TSX DSY 16R5 Preactuators Outputs A.C. load 19...240 VAC C0-3 D.C. load C4-7 – 24 VDC C8-11 Protection must be provided at the preactuator terminals C12-15 19…240 VAC or 24 VDC TSX DSY 08R5A TSX DSY 08R4D Preactuators Outputs Preactuators Outputs C0-1...
  • Page 109 Connections TSX DSY 08S5 TSX DSY 32T2K (*) Preactuators Outputs Preactuators Outputs C0-1 C2-3 C4-5 – C6-7 220 VAC +24 VDC FU2 = 2 A fast blow fuse TSX DSY 16S4 Preactuators Outputs Preactuators Outputs C0-3 C4-7 C8-11 – C12-15 +24 VDC 220 VAC Use a 6.3...
  • Page 110 Connections TSX DSY 64T2K (*) Preactuators Outputs Preactuators Outputs – – +24 VDC +24 VDC Preactuators Outputs Preactuators Outputs – – +24 VDC +24 VDC (*) Refer to the previous pages to accord FU2 = 2 A fast blow fuse terminal numbers and color of wires...
  • Page 112 Schneider Automation Inc. One High Street North Andover, MA 01845 Tel.: (1) 508 794 0800 - Fax: (1) 508 975 9010 Schneider Automation S.A. 245, route des Lucioles - BP 147 F-06903 Sophia Antipolis Tel.: (33) (0)4 92 96 20 00 - Fax: (33) (0)4 93 65 37 Schneider Automation GmbH Steinheimer Straße 117 D-63500 Seligenstadt...

This manual is also suitable for:

Tsx p57Tsx dey-dsy
