Related Manuals for Megasat MEG-910W
Summary of Contents for Megasat MEG-910W

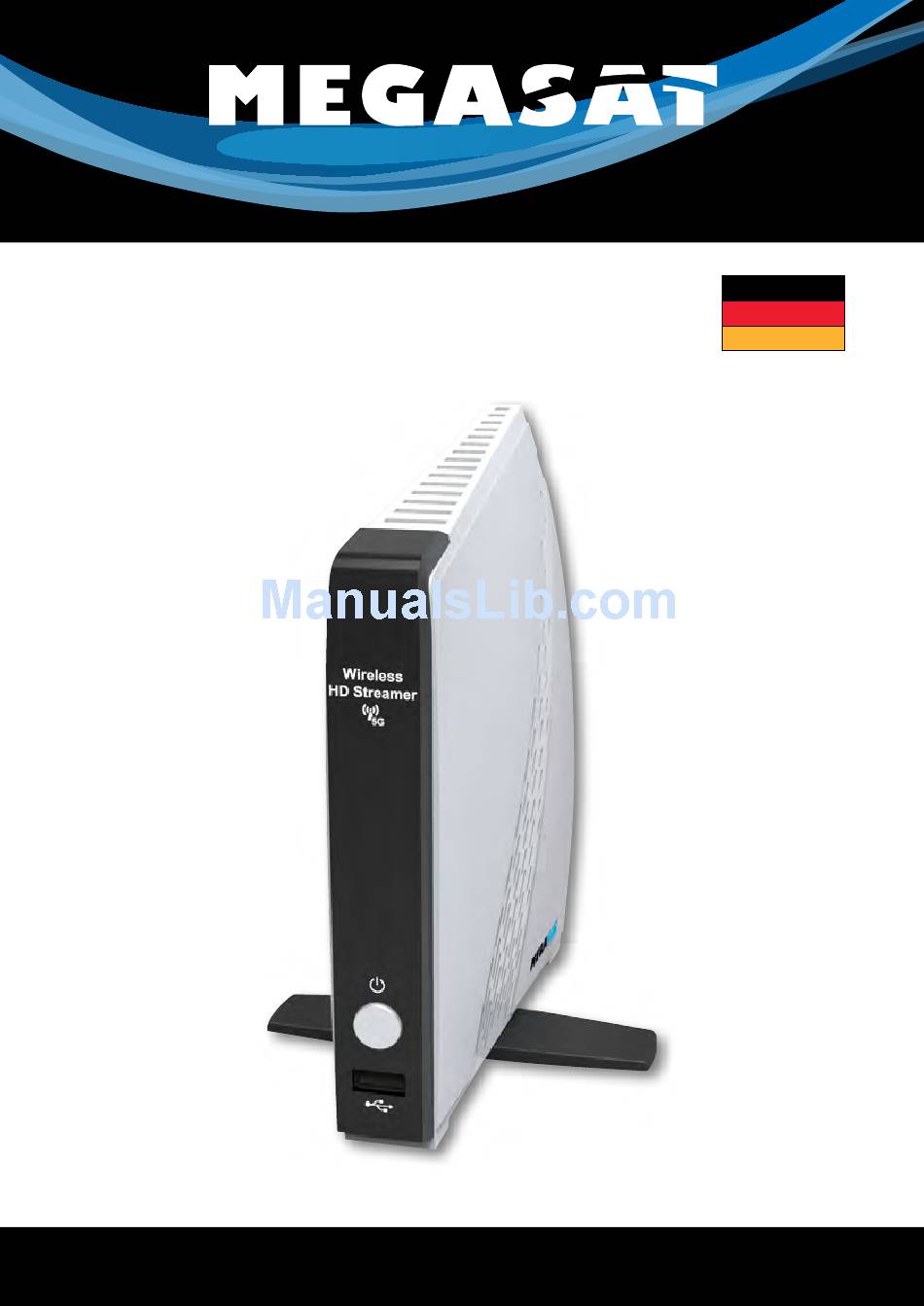

- Page 1 Brillantes Fernsehen Brillantes Fernsehen Wireless HD Streamer Deutsch MEG-910W BENUTZERHANDBUCH...
-
Page 2: Table Of Contents
Entfernen Sie nicht das Gehäuse, um das Risiko eines Stromschlags zu vermeiden. Kontak- tieren Sie qualifiziertes und lizenziertes Service-Personal, um das Gerät zu reparieren, oder kontaktieren Sie Ihren Händler. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv DEUTSCH DEUTSCH... -
Page 3: Anschlussbeispiel
Anschlussbeispiel Anschlussvariante 1 Direkte Verbindung vom Wireless HD Streamer zum TV oder mobilen Endgerät: Verbinden Sie den Streamer mit dem Fernseher und Ihrer HDMI Quelle (z.B. Sat-Receiver) über HDMI. Schließen Sie das Netzteil des Streamers an und drücken Sie die Power Taste. Das rote Standby Licht wechselt zu grün. -
Page 4: Anschlussvariante 2
über ein LAN Kabel, aber nicht über Wi-Fi möglich. (2) Fernbedienung einrichten: Hinweis: Die LAN Verbindung kann auch mittels der Megasat Powerline Technik (Verbin- dung über das Stromnetz) verbunden werden. Sie können den Geräte-Hersteller aus der Liste auswählen. Falls der Hersteller nicht vor- handen ist, drücken Sie bitte „None“... - Page 5 Erstinstallation Erstinstallation Legen Sie bitte die zu programmierende Fernbedienung Ihres Gerätes (z.B. Receiver) be- Ist der Lernprozess fehlgeschlagen, wird die Meldung „Noch einmal versuchen ... “ ange- reit und drücken anschließend mit der Fernbedienung des Wireless HD Streamers im zeigt. Sie müssen die Fernbedienung punktgenau auf den Streamer richten und entwe- Bildschirmmenü...
- Page 6 Erstinstallation Erstinstallation Nachdem die Fernbedienung erkannt wurde, folgen Sie den nächsten Schritten um jede Über den Button „Weiter“ erhalten Sie eine weitere Auswahl an Fernbedienungstasten. Taste der Fernbedienung zu erlernen. Drücken Sie erneut die „Weiter“ Taste um die Einstellungen zu speichern. 1.
-
Page 7: Hauptmenü
Hauptmenü Hauptmenü Wireless 5GHz: Mit der Menü Taste des Wireless HD Streamers gelangen Sie in das Hauptmenü. Folgen- de Untermenüs stehen für weitere Einstellungen zur Verfügung: Aktivieren Sie diese Option, wenn der Wireless HD Streamer direkt mit einem mobilen Endgerät verbunden werden soll. •... -
Page 8: Fernbedienung
Hauptmenü Hauptmenü Fernbedienung Streaming In diesem Menüpunkt können Sie die Tastenbelegung der Fernbedienung programmie- Wenn ein mobiles Endgerät oder Smart TV mit dem Wireless HD Streamer verbunden ren. Fügen Sie eine weitere Fernbedienung eines anderen Gerätes hinzu, ändern Sie die ist, wird es in diesem Menüpunkt aufgeführt. -
Page 9: System
Hauptmenü Hauptmenü UUID System Wenn Sie die UUID (Universally Unique Identifie) auslesen wollen, bestätigen Sie Dieses Menü beinhaltet mehrere wichtige Einstellungen um den Wireless HD Streamer mit OK diesen Menüpunkt. Ihren Bedürfnissen anzupassen. • Streamer Name • Auflösung • UUID •... -
Page 10: Anleitung Für Ios Geräte
Informationen zur Installation der Apps, bzw. Software für Android, PC und iOS Betriebs- Um das voreingestellte Passwort zu än- systemen erhalten Sie auf unserer Homepage unter: www.megasat.tv -> Wireless HD Streamer -> Downloads dern, müssen Sie als erstes das aktuelle Kennwort eingeben (Standard: 0000). An- schließend geben Sie das neue Passwort... - Page 11 Anleitung für iOS Geräte Anleitung für iOS Geräte Befor Sie eine Quelle wählen, müssen Sie die Verbindungsart des Streamers bestätigen Eine virtuelle Fernbedienung kann auf der oberen rechten Seite aufgerufen werden. Sie (z.B. HDMI-Out-Port). Sobald die Verbindung erfolgt ist, können Sie HDMI-1 wählen, um können das Quellgerät fernsteuern, wenn Sie die Fernbedienung des Quellgerätes über das Streaming zu starten.
- Page 12 Anleitung für iOS Geräte Anleitung für iOS Geräte Sie können auch hier das entsprechende Seitenverhältnis auswählen, um Videos von Der Wireless HD Streamer besitzt ein Web Management User Interface, das Ihnen ermög- einem DMS Gerät zu sehen. Sie können wählen: Auto, Voll, 4:3 und 16:9. licht, diverse Einstellungen zu ändern.
-
Page 13: Technische Daten
Technische Daten Notizen Prozessor 3000 DMIPS Dual-thread, Dual-issue Flash 2 MB Serial NOR / 256 MB NAND LAN Anschluss 10/100/Gigabit Ethernet USB Anschluss für Software Updates HDMI Anschluss 1.4a Ein-/Ausgang (HDCP Unterstützung) Wi-Fi Modul integriert (5 GHz) Infrarot Sensor zur Steuerung des Receivers Videoformat Unterstützung H.264/AVC, MPEG-1, MPEG-2, MPEG-4 Reichweite (WLAN) - Page 14 Brillantes Fernsehen Brillantes Fernsehen Wireless HD Streamer English Stand: v1.1 September 2013 MEG-910W USER MANUAL...
- Page 15 Do not remove the cover, to reduce the risk of electric shock. Contact qualified and li- censed service personnel to repair the device, or contact your dealer. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv ENGLISH...
-
Page 16: Connection Example
Connection example Connection variant 1 Direct connection from Wireless HD Streamer to TV or mobile device: Connect the streamer with the television and your HDMI source (eg satellite receiver) via HDMI. Connect the power supply of the streamer and press the power button. The red standby light turns green. -
Page 17: Connection Variant 2
Note: A connection between the Streamer and your Internet router is only possible via a LAN cable but not via Wi-Fi. Note: The LAN connection can also be connected with the Megasat Powerline Techno- logy (connection via the power grid). - Page 18 First installation First installation Please make ready the remote control to program your device (eg receiver), and then If the learning process failed, the message „Try again ... “ is displayed. You must point the press „Next“ (with the remote control of the Wireless HD Streamer) in the menu screen. remote control precisely to the streamer and press either the MENU or ENTER key.
- Page 19 First installation First installation Once the remote is recognized, follow the next steps for each button on the remote With the button „Next“ you will receive another selection of remote control buttons. Press control to learn. again the „Next“ button to save the settings. 1.
-
Page 20: Main Menu
Main menu Main menu Wireless 5GHz: Use the Menu button of the Wireless HD Streamer to get into the main menu. The fol- lowing submenus are available for additional settings: Enable this option if the Wireless HD Streamer should be connected directly to a mobile device. -
Page 21: Remote Control
Main menu Main menu Remote control Streaming In this menu, you can program the key layout of the remote control. Add an additional When a mobile device or Smart TV is connected to the Wireless HD Streamer, it is listed in remote control of another device, change the existing remote control, or do a reset of this menu item. -
Page 22: System
Main menu Main menu UUID System If you want to read the UUID (Universally Unique Identifie), click OK to confirm that This menu contains several important settings of the Wireless HD Streamer item. • Streamer name • Resolution • UUID •... -
Page 23: Instructions For Ios Devices
Informations and how to install the apps and software for Android, PC, and iOS opera- To change the preset password, you must ting systems, visit our website: www.megasat.tv -> Wireless HD Streamer -> Downloads first enter the current password (default: 0000). Then enter the new password and confirm it by entering it again. - Page 24 Instructions for iOS devices Instructions for iOS devices Befor you select a source, you must confirm the connection Streamer (eg HDMI out port). A virtual remote control can be accessed on the upper right side. You can remotely Once the connection is made, you can select HDMI 1 to start streaming. control the source device, if you have set the remote control of source device from the remote learning process.
- Page 25 Instructions for iOS devices Instructions for iOS devices You can also select the appropriate aspect ratio to watch videos from a DMS device. You The Wireless HD Streamer has a Web Management User Interface that allows you to can select: Auto, Full, 4:3 and 16:9. change various settings.
-
Page 26: Specifications
Specifications Notes Processor 3000 DMIPS Dual-thread, Dual-issue Flash 2 MB Serial NOR / 256 MB NAND 10/100/Gigabit Ethernet for Software Updates HDMI 1.4a In-/Output (HDCP support) Wi-Fi module integrated (5 GHz) Infrared sensor to control the set-top box Video format support H.264/AVC, MPEG-1, MPEG-2, MPEG-4 Range (WLAN) up to 40 m... - Page 27 Status: v1.1 September 2013...
