Roland EP-70 Service Notes

ep-70/90
DIGITAL PIANO

TABLE OF CONTENTS

SPECIFICATIONS
LOCATION OF CONTROLS
EXPLODED VIEW (MAIN UNIT)
BLOCK DIAGRAM
PARTS LIST (MAIN UNIT)
TEST MODE
KEYBOARD ASSY PARTS LIST
ELMINATING THE KEYBOARD NOISE
KEYBOARD SK-8P76-B (ep-70)
DISASSEMBLY
KEYBOARD SK-8P76-B CIRCUIT BOARD
SK-8P76-B CIRCUIT DIAGRAM
KEYBOARD SK-8P88-A (ep-90)
DISASSEMBLY
KEYBOARD SK-8P88-A CIRCUIT BOARD
SK-8P88-A CIRCUIT DIAGRAM
CIRCUIT BOARD (MAIN)
CIRCUIT DIAGRAM (MAIN)
CIRCUIT BOARD (JACK, PHONES, SWITCH, B&T)
CIRCUIT DIAGRAM (JACK, PHONES)
CIRCUIT DIAGRAM (SWITCH, B&T)
PARTS LIST (STAND)
EXPLODED VIEW (STAND)
STAND ASSEMBLY

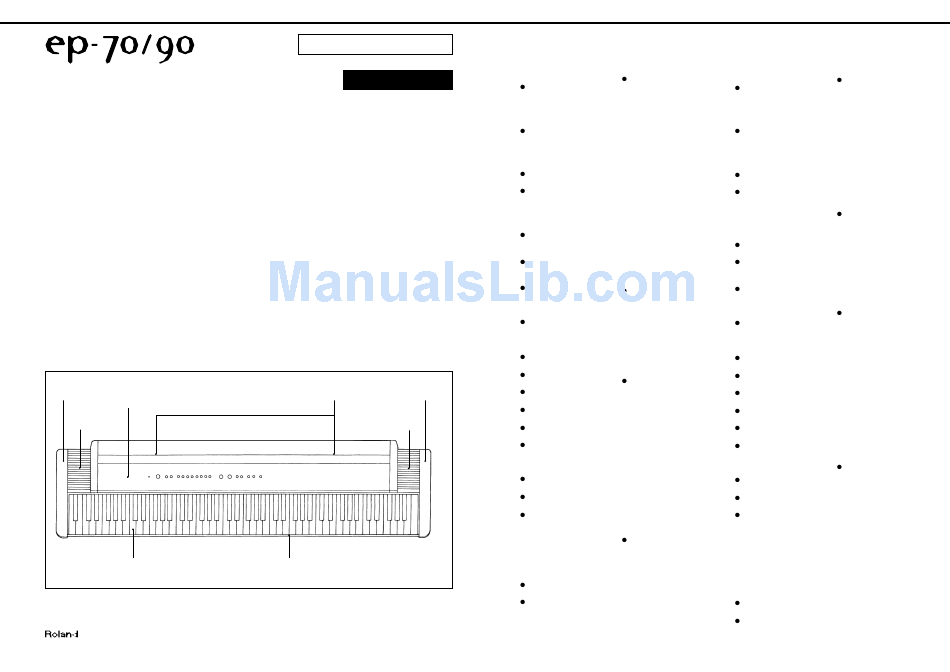

Side Panel L Top Panel
(01896867) ep-70(01896889)
ep-90(01896967)
Speaker
PD-12270C
(12419112)
Keyboard Assy
ep-70 SK-8P76-B(7629320000)
ep-90 SK-8P88-A(7628520000)
Copyright  2000 ROLAND CORPORATION
All rights reserved. No part of this publication may be reproduced in any form without the written permission of ROLAND CORPORATION.
本書の一部、もくしは全部を無断で複写・ 転載することを禁じます。
17059964
SERVICE NOTES
First Edition
Issued by RJA
目次
主な仕様 ...........................................................................................1
パネル配置図 ....................................................................................2
分解図（本体） ..................................................................................3
ブロック図 .......................................................................................4
パーツリスト（本体） .......................................................................5
テストモード ....................................................................................8
鍵盤完成品パーツリスト ................................................................10
鍵盤のノイズの修理方法 ................................................................10
鍵盤 SK-8P76-B (ep-70) ................................................................11
分解手順 .................................................................................11
基板図 ....................................................................................13
回路図 ....................................................................................13
鍵盤 SK-8P88-A (ep-90) ................................................................14
分解手順 .................................................................................14
基板図 ....................................................................................16
回路図 ....................................................................................16
基板図 (MAIN) ................................................................................17
回路図 (MAIN) ................................................................................18
基板図 (JACK, PHONES, SWITCH, B&T) .....................................19
回路図 (JACK, PHONES) ...............................................................20
回路図 (SWITCH, B&T) ..................................................................21
パーツリスト ( スタンド ) ..............................................................22
分解図（スタンド ) ........................................................................ 22
スタンドの組み立てかた ................................................................23
MR Holder×2
(22205831)
Speaker
PD-12270C
(12419112)
Blind
ep-70 (22235333)
ep-90 (22235346)
Printed in Japan AA00 (DP)
SPECIFICATIONS
ep-70/90 : Roland Digital Piano
<Keyboard>
Keyboard
ep-70: 76 weighted keys with
touch-sensitivity
ep-90: 88 weighted keys with
Page
touch-sensitivity
Keyboard Mode
Whole
Dual
< Sound Generator>
Maximum Polyphony
64 voices
Tones
8 (Piano 1, Piano 2, Electric
Piano, Vibraphone,
Harpcsichord, Organ, Strings,
Choir)
Master Tuning
415.3 Hz to 466.2 Hz (0.1 Hz
Steps)
Effects
Chorus (On/Off),
Reverb (On/Off)
Key Transposition
-6 to +5 (Semitone steps)
<Composer>
Metronome
Beat: 0, 2, 3, 4, 6
Volume: 8 levels
Sounds: 3 types
Track
1 track
Songs
1 song
Side Panel R
Note Storage
(01896878)
Approx. 5,000 notes
Tempo
Quarter note = 40 to 208
Resolution
96 ticks per quarter note
Control
Play/Stop, Rec, Tempo
<Others>
Rated Power Output
5 W × 2
Speakers
12 cm × 2
Connectors
Output Jacks (L/Mono, R)
Input Jacks (L/Mono, R)
Headphones Jack × 2 (stereo)
Pedal Connector × 2 (Damper/
Soft)
MIDI In Connector, MIDI Out
Connector
Power Supply
DC 9 V (AC Adaptor)
Power Consumption
1,200 mA
主な仕様
ep-70/90：ローランド・デジタル・ピアノ
Dimensions (without music
＜鍵盤＞
stand) 鍵盤
ep-70: 1138 (W) × 339 (D) ×
ep-70 : 76 鍵（タッチ・セン
108 (H) mm ス対応、おもり付）
44-13/16 (W) × 13-3/8 (D) x 4-
ep-90 : 88 鍵（タッチ・セン
1/4 (H) inches ス対応、おもり付）
When the stand (KS-70*) is キーボード・ モード
used: フル・ キーボード
1144 (W) ×370(D) × 767(H)
デュアル
mm
45-1/16 (W) × 14-5/8 (D) × 30-
＜音源＞
最大同時発音数
1/4 (H) inches
64 音
* KS-70: stand for ep-70
ep-90: 1302 (W) × 339 (D) × 音色
8 種類（ピアノ 1、ピアノ 2、
108 (H) mm
51-5/16 (W) ×13-3/8 (D) ×4-1/4 エレクトリック・ ピアノ、ビ
ブラフォン、ハープシコー
(H) inches
ド、オルガン、ストリング
When the stand (KS-90*) is
ス、クワイア）
used:
1308 (W) × 370 (D) × 767 (H) マスター・ チューン
415.3 Hz ~ 466.2 Hz （0.1 Hz 単位）
mm
51-1/2 (W) × 14-5/8 (D) × 30-1/ エフェクト
コーラス（ON/OFF） 、
4 (H) inches
リバーブ（ON/OFF）
* KS-90: stand for ep-90
キー・ トランスポーズ
Weight (without music
-6 ~ +5（半音単位）
stand)
ep-70: 11 kg / 24 lbs 5 oz
＜コンポーザー＞
Including Stand (KS-70*)
メトロノーム
: 19.4 kg / 42 lbs 13 oz
拍子： 0、2、3、4、6
* KS-70: stand for ep-70
音量調節： 8 段階
ep-90: 12.5 kg / 27 lbs 9 oz
音色： 3 種類
Including Stand (KS-90*)
トラック数
: 21.2 kg / 46 lbs 12 oz
1
* KS-90: stand for ep-90
記憶曲数
Accessories
1 曲
ep-70/90 : Owner's Manual
記憶音数
English (71453489)
約 5,000 音
ACK/ACB type or AC Adapter
テンポ
PSB (01901578)
4 分音符＝ 40 ~ 208
AC Cord 120V for PSB
分解能
(01903345)
96 クロック／ 4 分音符
AC Cord 230V for PSB
コントロール
(01903356)
再生／停止、録音、テンポ調整
AC Cord 240V for PSB
(01903367)
＜その他＞
* Not supplied with ACK or ACB
定格出力
type adaptors.
5 W × 2
EURO Converter Plug
スピーカー
12 cm × 2
(00905234)
Music Stand (01896901)
接続端子
Pedal Switch
アウトプット端子
: DP-6/ep-90 (********)
（L/Mono、R）
Options
インプット端子
ep-70/90 MIDI Implementation
（L/Mono、R）
English (17048483) ヘッドホン端子 × 2
Stand : ep-70/KS-70
（ステレオ）
ペダル端子 × 2（ダンパー・
: ep-90/KS-90
ペダル／ソフト・ ペダル）
MIDI IN 端子／ MIDI OUT 端子
電源
DC 9 V（AC アダプター）
消費電流
1,200 mA
Feb. 2000
外形寸法（但し、譜面立ては
含んでいません。 ）
ep-70：1138（幅） × 339（奥
行） × 108（高さ）mm
スタンド（KS-70*）使用時 :
1144（幅） × 370（奥行） ×
767（高さ）mm
※KS-70：ep-70 専用スタンド
（別売）
ep-90：1302（幅） × 339（奥
行） × 108（高さ）mm
スタンド（KS-90*）使用時 :
1308（幅） × 370（奥行） ×
767（高さ）mm
※KS-90：ep-90 専用スタンド）
重量
ep-70：11 kg
スタンド（KS-70*）使用時
:19.4 kg
※KS-70
：ep-70 専用スタンド（別売）
ep-90：12.5 kg
スタンド（KS-90*）使用時
:21.2 kg
※KS-90
：ep-90 専用スタンド
付属品
取扱説明書 : ep-70 (71566723)
: ep-90 (71453489)
AC アダプター ACK-100
(12449630）
または
AC アダプター PSB タイプ
(01901578)
AC コード 100V PSB 用
(01903334)
※AC アダプターが ACK タイプ
の場合は付属されません。
譜面立て (01896901)
保証書 (40232345)
ペダル
: ep-70/DP-2 (********)
: ep-90/DP-6 (********)
別売品
ep-70 MIDI インプリメンテー
ション和文 (17048482)
ep-90 MIDI インプリメンテー
ション和文 (17048484)
専用スタンド
: ep-70/KS-70
: ep-90/KS-90
ヘッドホン (RH-80/120)
ペダル・スイッチ (DP-2/
6,BOSS FS-5U)
オーディオ・ケーブル
(PCS-100PW/PJ-1M)
MIDI ケーブル
(MSC-15/25/50)
1
