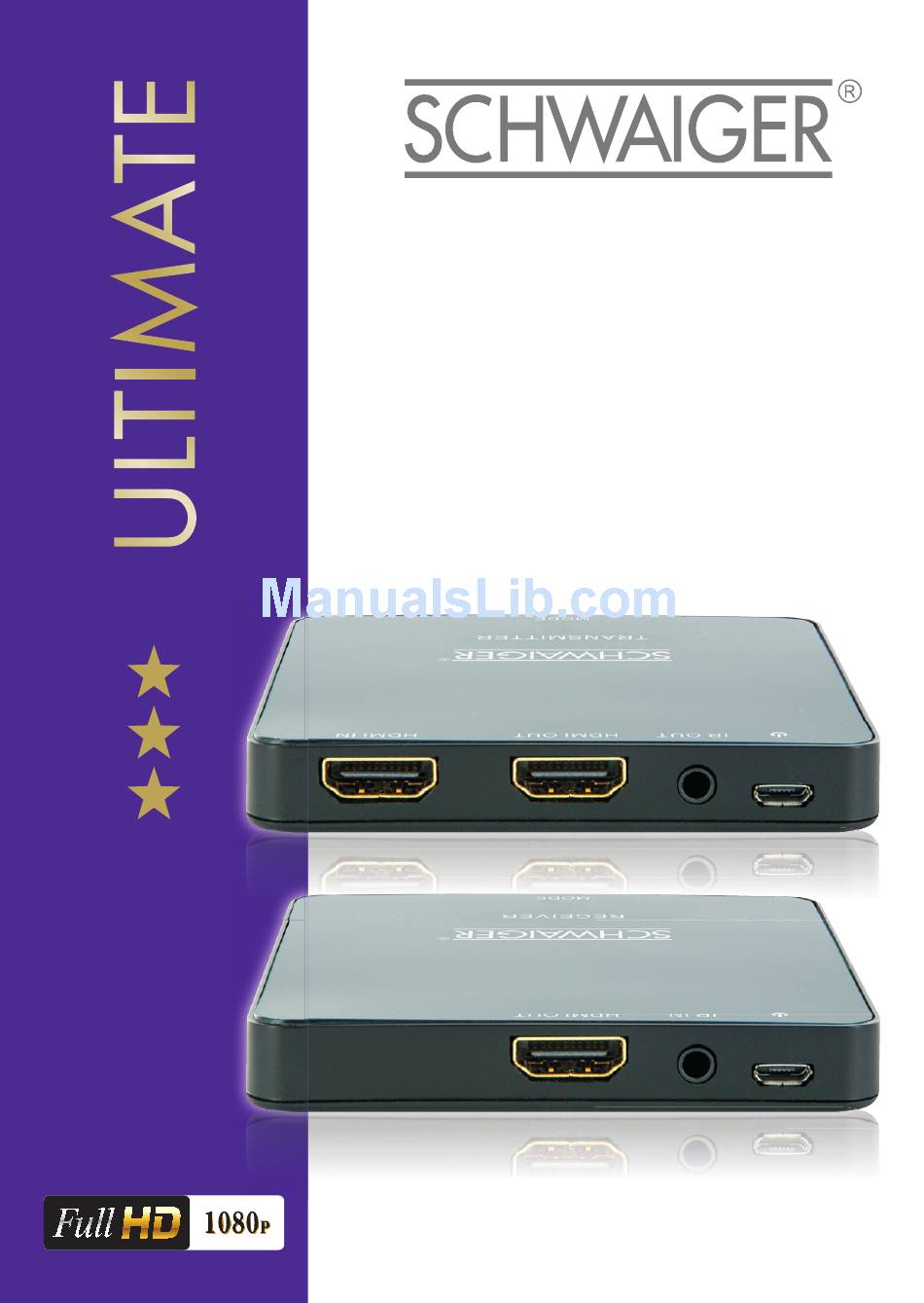

- Page 1 HANDBUCH MANUAL HDFS100 511...
- Page 2 HDFS100 511 EINFÜHRUNG Vielen Dank für Ihren Kauf des HDFS100 HDMI Wireless-Senders. Ihre Zufriedenheit ist für uns sehr wichtig. Das HDFS100 ermöglicht Ihnen eine komfortablere Anwendung Ihrer HDTV-Geräte. Das HDFS100 ist das ideale Gerät für eine HD Wireless-Anwendung. Sie können es für Ihre drahtlosen HD-Anwendungen wie z.B. für das Heim- kino, eine drahtlose HD-Vernetzung, einen Tagungsraum oder für Spiele-...
- Page 3 HDFS100 511 DARSTELLUNG DER ANSCHLÜSSE Netzteil HDMI OUT Satellitenreceiver HDMI IN Netzteil HDMI OUT ANSCHLUSS & BETRIEB Sendeeinheit Empfangseinheit OBER- OBER- SEITE SEITE Vorder- Vorder- seite seite Rückseite Rückseite...
-
Page 4: Betrieb
HDFS100 511 Anschluss Schritt 1: Verwenden Sie ein HDMI-Kabel, um den HDMI IN-Anschluss des HDFS100-Senders mit einem als Quelle dienenden Gerät (Satelli- tenreceiver, CATV STB, Blu-ray-Player, PS3, XBox…) zu verbinden. Falls Sie das Quellprogramm zur gleichen Zeit sehen möchten, können Sie zur Anzeige ein anderes HDMI-Kabel an den HDMI OUT-Anschluss anschließen (HDTV). - Page 5 HDFS100 511 4. Zur Gewährleistung eines guten Betriebs der Infrarot-Fernbedienung richten Sie Ihre Fernbedienung auf die IR-Sonde des HDFS100 aus und drücken Sie fest auf die Tasten. (Bei einigen Fernbedienungen kann es erforderlich sein, jede Taste ca. eine Sekunde lang zu drücken und zu halten).
-
Page 6: Fehlerbehebung
HDFS100 511 FEHLERBEHEBUNG 1. Falls kein Bild angezeigt wird: • Stellen Sie sicher, dass die direkte Verbindung zwischen Quellgerät und Sender korrekt ist. • Überprüfen Sie den korrekten Anschluss aller Stecker; überprüfen Sie, ob alle Kable die Übertragungsgeschwindigkeit unterstützen. Es werden High Speed HDMI-Kabel empfohlen. - Page 7 HDFS100 511 4. Falls das Bild instabil ist oder ein Rauschen auf dem Bildschirm erscheint: • Es können Interferenzen von einem anderen drahtlosen Gerät oder von im Haus befindlichen Geräten mit hohem Stromverbrauch vorliegen (z. B. WiFi-Router, Mikrowelle, Klimaanlage…). Bitte halten Sie das HDFS100 von diesen Interferenzquellen fern.
-
Page 8: Wichtige Sicherheitshinweise
HDFS100 511 WICHTIGE SICHERHEITSHINWEISE! Die Installation ist durch fachkundige Personen durchzuführen. Sicherheitshinweise bitte vor Montage bzw. Inbetriebnahme des Gerätes sorgfältig lesen und beachten. Sicherheits- und Aufstellhinweise Alle von uns vertriebenen Geräte entsprechen den bei Kauf gültigen Sicherheitsbestimmun- gen und sind bei bestimmungsgemäßem Gebrauch grundsätzlich sicher! Beachten Sie bitte die nachfolgenden Hinweise, um mögliche Gefahren, Beschädigungen oder Fehlfunktionen zu... -
Page 9: Eg-Konformitätserklärung
Anforderungen der Europäischen Richtlinien 2004/108 EC für EMV und 2006/95 EC für LVD. EG Konformitätserklärung „Hiermit erklärt die Schwaiger GmbH, dass sich das Produkt HDFS100 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG befindet.” Die Konformitätserklärung kann unter folgender Adresse gefunden werden: http://www.schwaiger.de/downloads... - Page 10 HDFS100 511 INTRODUCTION Thank you for purchasing HDFS100 HDMI Wireless sender. Your satisfaction is very important to us. HDFS100 is designed to make the use of your HDTV equipment more comfortable. HDFS100 is the ideal product for HD wireless application. Sometime you will find cable connection is not suitable, long HDMI cable is not available, or cable connection is not an option.
-
Page 11: Connection Illustration
HDFS100 511 CONNECTION ILLUSTRATION Power Adaptor HDMI OUT Satellite Receiver HDMI IN Power Adaptor HDMI OUT CONNECTION & OPERATION Transmitter Box Receiver Box TOP Front TOP Front Front Front Back Back... -
Page 12: Operation
HDFS100 511 CONNECTION & OPERATION Connection Step 1: Use HDMI cable to connect the HDMI IN of HDFS100 Transmitter to a Source device (Satellite receiver, CATV STB, BD player, PS3, XBox…), if you want to watch the source program on the same time , you can use another HDMI cable connected the HDMI OUT to display (HDTV). -
Page 13: Troubleshooting
HDFS100 511 B. TX & RX Pairing MODE 1. First Press “MODE” key on the Receiver BOX. 2. You will see message “Connecting through Pairing ...” on screen 3. And then Press “MODE” key on the Transmitter BOX. 4. for a second, and wait for Atuo connection. - Page 14 HDFS100 511 3. When there is no 3D effect, please: • Make sure 3D function of 3D TV (or 3D DLP Projector) is activated (set to AUTO or 3D ON). • Make sure 3D function of 3D source device is activated (set to AUTO or 3D ON).
-
Page 15: Important Safety Information
EC conformity explanation This device corresponds to the relevant EU directives. With the CE sign the Schwaiger GmbH ensures, that the product is conformed to these basic standards and directives. The conformity explanation can be found under the following address: http://www.schwaiger.de/downloads IMPORTANT SAFETY INFORMATION! Installation must be carried out by competent persons. -
Page 16: Information On Handling Batteries
2004/108 EC for EMC and 2006/95 EC for LVD. EC Declaration of Conformity „Hereby Schwaiger GmbH declares that the product HA101 is in compliance with the essential requirements and other relevant provisions of Directive 1999/5//EC.“ The Declaration of Con- formity can be found at the following address: http://www.schwaiger.de/downloads... -
Page 17: Service Card
PLZ und Ort / Postal code and city Telefon mit Vorwahl / Telephone with area code Modell / Article: HDFS100 Unterschrift des Käufers / Buyer’s signature Service-Adresse: Service-Hotline: Schwaiger GmbH +49 9101 702-299 Würzburger Straße 17 90579 Langenzenn Internet & Email: www.schwaiger.de info@schwaiger.de... - Page 18 Fehlerangabe / Error information: Bitte beachten: • Die G arantie u nd G ewährleistung f ür I hr G erät b eträgt 2 4 M onate a b d em K aufdatum. B ewahren S ie d eshalb b itte Ihren Kaufbeleg und die Originalverpackung auf. Sollten Sie im Servicefall keine ausreichende Transportver- packung haben, kann Ihnen diese kostenpflichtig zugesendet werden. Bei jeder Einsendung ist die Servicekar- te vollständig ausgefüllt mit beizulegen.
-
Page 19: Notizen / Notes
Notizen / Notes:... -
Page 20: Manufacturer Information
HERSTELLERINFORMATION Sehr geehrter Kunde, sollten Sie technischen Rat benötigen und Ihr Fach- händler konnte Ihnen nicht weiterhelfen, kontaktie- ren Sie bitte unseren technischen Support. Schwaiger GmbH Würzburger Straße 17 90579 Langenzenn Hotline: +49 (0) 9101 702-299 www.schwaiger.de info@schwaiger.de Geschäftszeiten: Montag bis Donnerstag: 08:00 - 17:00 Uhr...
