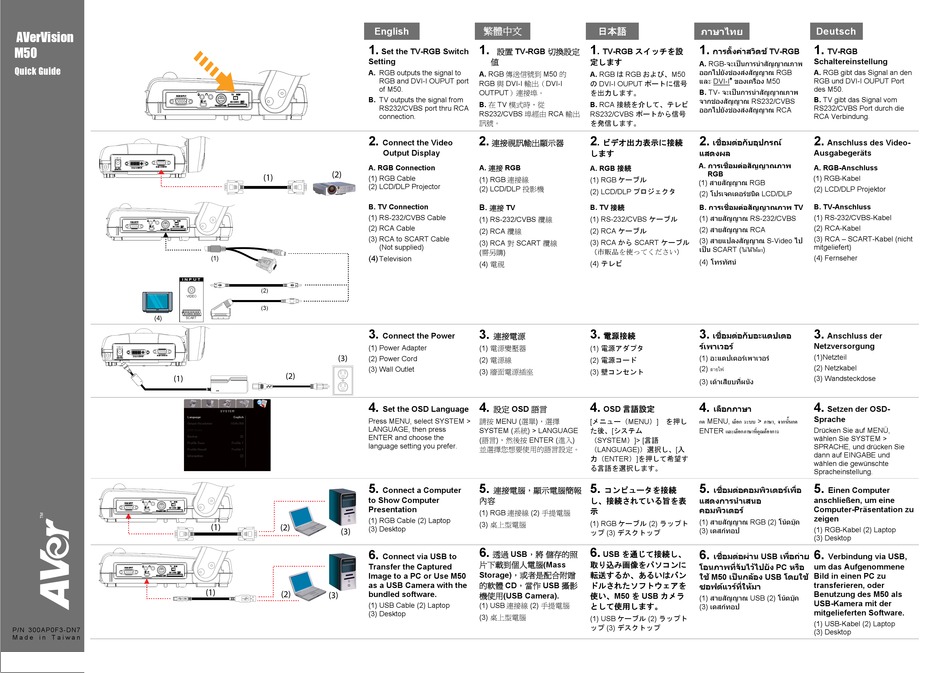

AVerVision M50 Quick Manual

AVerVision
M50
Quick Guide
I N P U T
VIDEO
(4)
SCART
(1)
P/N 300AP0F3-DN7
M a d e i n T a i w a n
English
1.

Set the TV-RGB Switch

Setting
A. RGB outputs the signal to
RGB and DVI-I OUPUT port
of M50.
B. TV outputs the signal from
RS232/CVBS port thru RCA
connection.
2.
Connect the Video
Output Display
A. RGB Connection
(2)
(1)
(1) RGB Cable
(2) LCD/DLP Projector
B. TV Connection
(1) RS-232/CVBS Cable
(2) RCA Cable
(3) RCA to SCART Cable
(Not supplied)
(4)
(1) Television
(2)
(3)
3.

Connect the Power

(1) Power Adapter
(3) (2) Power Cord
(3) Wall Outlet
(2)
4.

Set the OSD Language

Press MENU, select SYSTEM >
LANGUAGE, then press
ENTER and choose the
language setting you prefer.
5.
Connect a Computer
to Show Computer
Presentation
(1) RGB Cable (2) Laptop
(1)
(2) (3) Desktop
(3)
6.
Connect via USB to
Transfer the Captured
Image to a PC or Use M50
as a USB Camera with the
(1) bundled software.
(2)
(3)
(1) USB Cable (2) Laptop
(3) Desktop
繁體中文 00 日本語
1. 1
.
設置 TV-RGB 切換設定 TV-RGB スイッチを設
值 定します
A. RGB 傳送信號到 M50 的 A. RGB は RGB および、M50
RGB 與 DVI-I 輸出（DVI-I の DVI-I OUPUT ポートに信号
OUTPUT）連接埠。
を出力します。
B. 在 TV 模式時，從 B. RCA 接続を介して、テレビ
RS232/CVBS 埠經由 RCA 輸出 RS232/CVBS ポートから信号
訊號。 を発信します。
2. 2
.
連接視訊輸出顯示器 ビデオ出力表示に接続
します
A. 連接 RGB
A. RGB 接続
(1) RGB 連接線 (1) RGB ケーブル
(2) LCD/DLP 投影機
(2) LCD/DLP プロジェクタ
B.
連接 TV B. TV 接続
(1) RS-232/CVBS ケーブル
(1) RS-232/CVBS 纜線
(2) RCA 纜線 (2) RCA ケーブル
(3) RCA 對 SCART 纜線 (3) RCA から SCART ケーブル
（市販品を使ってください）
(需另購)
(4) 電視 (4) テレビ
3. 3.
連接電源 電源接続
(1) 電源變壓器 (1) 電源アダプタ
(2) 電源線 (2) 電源コード
(3) 牆面電源插座 (3) 壁コンセント
4. 4.
設定 OSD 語言 OSD 言語設定
請按 MENU (選單)，選擇 [メニュー（MENU）] を押し
SYSTEM (系統) > LANGUAGE た後、[システム
(語言)，然後按 ENTER (進入) （SYSTEM）]> [言語
並選擇您想要使用的語言設定。 （LANGUAGE)）選択し、[入
力（ENTER）]を押して希望す
る言語を選択します。
5. 5.
連接電腦，顯示電腦簡報 コンピュータを接続
し、接続されている旨を表
內容
示
(1) RGB 連接線 (2) 手提電腦
(1) RGB ケーブル (2) ラップト
(3) 桌上型電腦
ップ (3) デスクトップ
6. 6.
透過 USB，將 儲存的照 USB を通じて接続し、
片下載到個人電腦(Mass 取り込み画像をパソコンに
Storage)，或者是配合附贈
転送するか、あるいはバン
的軟體 CD，當作 USB 攝影
ドルされたソフトウェアを
機使用(USB Camera). 使い、M50 を USB カメラ
(1) USB 連接線 (2) 手提電腦
として使用します。
(3) 桌上型電腦
(1) USB ケーブル (2) ラップト
ップ (3) デスクトップ
ภาษาไทย 00 Deutsch
00
1. 1.
การตั ้ ง ค า สวิ ต ช TV-RGB TV-RGB
Schaltereinstellung
A. RGB-จะเป น การนํ า สั ญ ญาณภาพ
ออกไปยั ง ช อ งส ง สั ญ ญาณ RGB
A. RGB gibt das Signal an den
♠
และ DVI-I ของเครื ่ อ ง M50 RGB und DVI-I OUPUT Port
des M50.
B. TV- จะเป น การนํ า สั ญ ญาณภาพ
B. TV gibt das Signal vom
จากช อ งสั ญ ญาณ RS232/CVBS
RS232/CVBS Port durch die
ออกไปยั ง ช อ งส ง สั ญ ญาณ RCA
RCA Verbindung.
2. 2.
เชื ่ อ มต อ กั บ อุ ป กรณ
Anschluss des Video-
แสดงผล Ausgabegeräts
A. การเชื ่ อ มต อ สั ญ ญาณภาพ
A. RGB-Anschluss
RGB
(1) RGB-Kabel
(1) สายสั ญ ญาณ RGB
(2) LCD/DLP Projektor
(2) โปรเจคเตอร ช นิ ด LCD/DLP
B. การเชื ่ อ มต อ สั ญ ญาณภาพ TV B. TV-Anschluss
(1) สายสั ญ ญาณ RS-232/CVBS (1) RS-232/CVBS-Kabel
(2) RCA-Kabel
(2) สายสั ญ ญาณ RCA
(3) RCA – SCART-Kabel (nicht
(3) สายแปลงสั ญ ญาณ S-Video ไป
mitgeliefert)
เป น SCART (ไม ไ ด ใ ห ม า)
(4) Fernseher
(4) โทรทั ศ น
3. 3.
เชื ่ อ มต อ กั บ อะแดปเตอ Anschluss der
ร เ พาเวอร
Netzversorgung
(1) อะแดปเตอร เ พาเวอร (1)Netzteil
(2) Netzkabel
(2) สายไฟ
(3) Wandsteckdose
(3) เต า เสี ย บที ่ ผ นั ง
4. 4.
เลื อ กภาษา Setzen der OSD-
Sprache
กด MENU, เลื อ ก ระบบ > ภาษา, จากนั ้ น กด
Drücken Sie auf MENÜ,
ENTER และเลื อ กภาษาที ่ ค ุ ณ ต อ งการ
wählen Sie SYSTEM >
SPRACHE, und drücken Sie
dann auf EINGABE und
wählen die gewünschte
Spracheinstellung.
5. 5.
เชื ่ อ มต อ คอมพิ ว เตอร เ พื ่ อ Einen Computer
แสดงการนํ า เสนอ anschließen, um eine
คอมพิ ว เตอร Computer-Präsentation zu
zeigen
(1) สายสั ญ ญาณ RGB (2) โน ต บุ  ค
(1) RGB-Kabel (2) Laptop
(3) เดสก ท อป
(3) Desktop
6. 6.
เชื ่ อ มต อ ผ า น USB เพื ่ อ ถ า ย
Verbindung via USB,
โอนภาพที ่ จ ั บ ไว ไ ปยั ง PC หรื อ um das Aufgenommene
ใช M50 เป น กล อ ง USB โดยใช Bild in einen PC zu
transferieren, oder
ซอฟต แ วร ท ี ่ ใ ห ม า
Benutzung des M50 als
(1) สายสั ญ ญาณ USB (2) โน ต บุ  ค
USB-Kamera mit der
(3) เดสก ท อป
mitgelieferten Software.
(1) USB-Kabel (2) Laptop
(3) Desktop
