General Sonic GS2 Operating Instructions Manual

Ultrasonic cleaners for aqueous cleaning agents
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Gebruikshandleiding
General
Ultrasoonreiniger voor reinigingsvloeistoffen op waterbasis
Lees deze gebruikshandleiding goed vòòr ingebruikname en bewaar deze gebruikshandleiding
zorgvuldig voor alle gebruikers.
Ultrasonic cleaners for aqueous cleaning agents
Read this instructions before you start operating your ultrasonic cleaner and keep this booklet at
hand for all persons that might use this device.
Ultraschall – Reinigungsgeräte für wässrige Reinigungsflüssigkeiten
Vor der Inbetriebnahme des Ultraschall – Reinigungsgerätes lesen Sie unbedingt diese
Bedienungsanleitung und bewahren diese für alle Benutzer gut auf.
Operating Instructions
Bedienungsanleitung
S
onic ® GS2 – GS4
SCHIPPERS EUROPE BV
RONDE DEEL 12
NL-5331 AH BLADEL
T: ++31 (0)497 339775
F: ++31 (0)497 339777

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the GS2 and is the answer not in the manual?

Questions and answers

Summary of Contents for General Sonic GS2

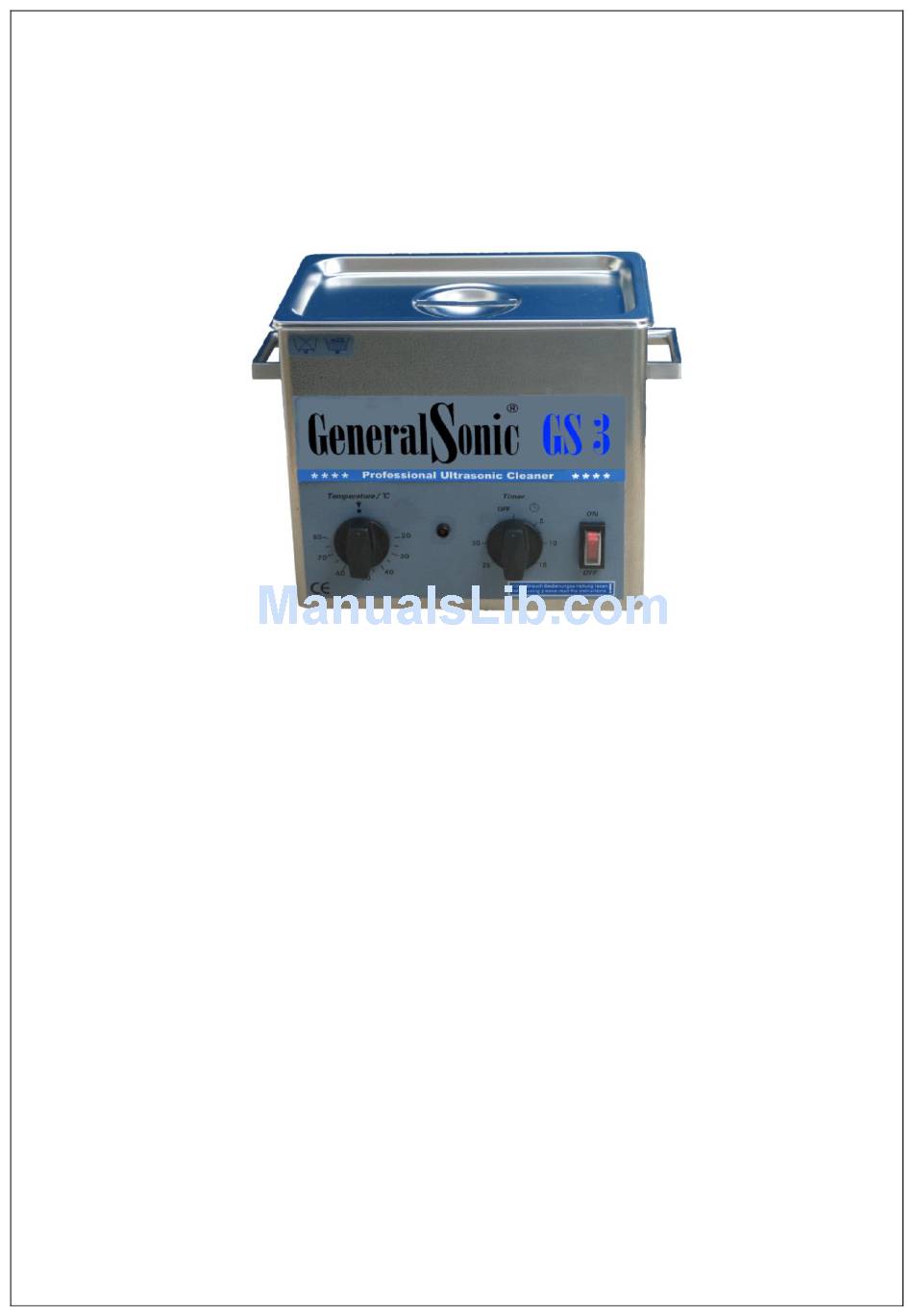

  • Page 1 Gebruikshandleiding Operating Instructions Bedienungsanleitung General onic ® GS2 – GS4 Ultrasoonreiniger voor reinigingsvloeistoffen op waterbasis Lees deze gebruikshandleiding goed vòòr ingebruikname en bewaar deze gebruikshandleiding zorgvuldig voor alle gebruikers. Ultrasonic cleaners for aqueous cleaning agents Read this instructions before you start operating your ultrasonic cleaner and keep this booklet at hand for all persons that might use this device.
  • Page 2 General Sonic Hartelijk dank, dat U voor een ultrasoonreiniger heeft gekozen. Deze gebruikshandleiding geeft u belangrijke veiligheidsvoorschriften en handige tips voor het gebruik van uw nieuwe ultrasoonreiniger. Vanwege het grote aantal mogelijkheden in keuzes van reinigingsconcentraat, reinigingstemperatuur of tijdsduur en de grote verscheidenheid aan gebruiksterreinen kan hier niet op alle details ingegaan worden.

  • Page 3: Table Of Contents

    Inhoud: Beschrijving Pagina 1. Algemene veiligheids- en bedieningsaanwijzingen ........4 2. Ingebruikname .................... 4 3. Ultrasone reiniging ..................5 3.1 Principe van ultrasone reiniging..............5 3.2 Handige tips en aanwijzingen ..............5 3.3 Reinigingssoorten..................5 3.4 Bedieningselementen .................. 6 3.5 Reinigingsprocedure ................... 6 3.6 Na het reinigingsproces ................

  • Page 4: Algemene Veiligheids- En Bedieningsaanwijzingen

    1. Algemene veiligheids- en bedieningsaanwijzingen  Apparaat, accessoires en reinigingsmiddel mogen alleen worden gebruikt, zoals in de gebruikshandleiding is beschreven of zoals de fabrikant van het product voorschrijft.  Ultrasoonreinigers zijn niet gemaakt voor intensief trillen (volcontinue) en behoeven tussen de reinigingsprocessen korte pauzes.

  • Page 5: Ultrasone Reiniging

    3. Ultrasone reiniging 3.1 Het principe van ultrasone reiniging De onder de vloeistoftank bevestigde transducers (trilelementen) zetten de elektrische energie om in mechanische trillingen. De reinigingsvloeistof wordt dan met 35 of 45 kHz (al naar gelang het apparaat) aan het trillen gebracht. Daarbij ontstaat kavitatie, waarbij kleine vacuümblaasjes imploderen en daardoor worden uit de diepste poriën verontreinigingen verwijderd.

  • Page 6: Bedieningselementen

    3.4 Bedieningselementen AAN / UIT Schakelaar ...... Aan /Uitschakelen van het apparaat Timer ..........Instellen van de trillingstijd / Ultrasoon AAN Controlelampje ......... Toont verwarming AAN Temperatuurschakelaar ....Instellen van de reinigingstemperatuur / Verwarming AAN 3.5 Reinigingsprocedure o Schakel het apparaat met AAN/UIT Schakelaar (1) in. o Draai de temperatuurschakelaar naar de gewenste reinigingstemperatuur.

  • Page 7: Na Het Reinigingsproces

    3.6 Na het reinigingsproces Let erop, dat de tank na ieder reinigingsproces gereinigd dient te worden. Op de bodem van de tank achtergebleven vuilresten verminderen het ultrasoonvermogen en kunnen schade aan de tankbodem veroorzaken. Reinigingsvloeistoffen kunnen, naarmate de vervuiling toeneemt, meermalen gebruikt worden.

  • Page 8: Technische Specificaties

    6. Technische gegevens Apparaattype Tankinhoud ml 2000 3000 4000 Stroomopname Watt Beschermingsklasse IP 20 IP 20 IP 20 Ultrasoonvermogen HF W Ultrasoon transducers Werkingsfrequentie kHz 20 – 80 Verwarming regelbaar -°C 20 - 80 20 - 80 Verwarming vermogen Watt 1 –...

  • Page 9: General Safety And Operating Information

    1. General safety and operating information  Devices, accessories and cleaning agent may be used only according to the operating instructions or the manufacturer's data.  Ultrasonic-cleaning devices are not made for long-term irradiation (permanently pursued) and need short quiescence between the cleaning processes ...

  • Page 10: Ultrasonic Cleaning Process

    3. Ultrasonic cleaning process 3.1 Principle of ultrasonic cleaning The transducers fixed under the liquid tank convert the electric energy into mechanical oscillations. Then the cleaning liquid is brought with 35 or 45 kHz (according to device) to swing. Besides, originates a cavitation with which small (little) vacuum vesicles implode and are thereby removed from the deepest pores pollutions.

  • Page 11: Operating Elements

    3.4 Operating elements 1 Power switch ........switch on and off the Unit 2 Timer switch ........to adjust time of procession / start ultrasonic 3 Pilot lamp ........... shows heating works 4 Temperature switch ......to adjust heating temperature 3.5 Cleaning procedure o Switch on the device at the power switch.

  • Page 12: After The Cleaning Process

    3.6 After the cleaning process After every cleaning process the tank should be cleaned. On the ground of the tank mature dirty leftovers reduce the ultrasonic achievement and can lead to damages on the tank ground. Cleaning liquids can be used according to soiling several times, but they cannot be refreshed by recent addition of cleaner again.

  • Page 13: Technical Specification

    6. Technical specification Device type GS-2 GS-3 GS-4 Tank content ml 2000 3000 4000 Power input Watt Protection class IP 20 IP 20 IP 20 Ultrasonic power HF Watt Ultrasonic transducers Frequency kHz 20 – 80 Heating adjustable -°C 20 - 80 20 - 80 Heating Watt 1 –...

  • Page 14: Allg. Sicherheits- Und Bedienhinweise

    1. Allgemeine Sicherheits- und Bedienhinweise  Geräte, Zubehör und Reinigungsmittel dürfen nur entsprechend der Bedienungsanleitung bzw. den Herstellerangaben benutzt werden.  Ultraschall-Reinigungsgeräte sind nicht für Dauerbeschallung ausgelegt und benötigen zwischen den Reinigungsvorgängen kurze Ruhephasen.  Das Gerät darf nur mit der auf dem Typenschild (Geräterückseite) angegebenen Netzspannung in einer geerdeten Schutzkontaktsteckdose betrieben werden.

  • Page 15: Ultraschall Reinigung

    3. Ultraschall-Reinigung 3.1 Das Prinzip der Ultraschall – Reinigung Die unter dem Flüssigkeitstank befestigten Transduktoren (Schwinggeber) wandeln die elektrische Energie in mechanische Schwingungen um. Die Reinigungsflüssigkeit wird dann mit 35 oder 45 kHz (je nach Gerät) zum Schwingen gebracht. Dabei entsteht eine Kavitation, bei der kleine Vakuumbläschen implodieren und dadurch aus tiefsten Poren Verunreinigungen entfernt werden.

  • Page 16: Bedienelemente

    3.4 Bedienelemente (1) ON / OFF Schalter Ein- /Ausschalten des Gerätes (2) Timer Einstellen der Beschallungszeit / Ultraschall AN (3) Kontrollleuchte Zeigt Heizungsbetrieb (4) Temperatur Schalter Einstellen der Reinigungstemperatur / Heizung AN 3.5 Reinigungsablauf o Schalten Sie das Gerät am ON/OFF Schalter (1) an. o Drehen Sie den Temperaturschalter auf die gewünschte Reinigungstemperatur.(die Kontrollleuchte (3) geht mit etwas Verzögerung an, die Heizung arbeitet.

  • Page 17: Nach Dem Reinigungsvorgang

    3.6 Nach dem Reinigungsvorgang Beachten Sie das Sie nach jedem Reinigungsvorgang die Schwingwanne gereinigt werden sollte. Auf dem Boden der Schwingwanne abgelagerte Schmutzreste verringern die Schallleistung und können zu Schäden am Wannenboden führen. Reinigungsflüssigkeiten können je nach Verschmutzung mehrmals verwendet werden, durch neuerliche Zugabe von Reiniger können Reinigungsflüssigkeiten nicht wieder aufgefrischt werden.

  • Page 18: Technische Daten

    6. Technische Daten Gerätetyp GS-2 GS-3 GS-4 Tankvolumen ml 2000 3000 4000 Leistungsaufnahme Watt Schutz-Grad IP 20 IP 20 IP 20 Schallleistung HF Watt Schallgeber/Transduktoren Arbeits-Frequenz kHz 20 – 80 Heizung regelbar -°C 20 - 80 20 - 80 Heizleistung Watt 1 –...

  • Page 19: Conformiteitverklaring

    EG – Konformitätserklärung Der Hersteller / Inverkehrbringer erklärt hiermit, dass folgendes Produkt, Maschinen-Typ: Ultraschall - Reinigungsgerät Bezeichnung: GS2 / GS 3 / GS 4 Einschlägige EU Richtlinien: 89/336/EWG Niederspannungs-Richtlinie: 73/23/EWG den Bestimmungen der oben gekennzeichneten Richtlinien einschließlich deren zum Zeitpunkt der Erklärung geltenden Änderungen entspricht.

This manual is also suitable for:

Gs4
