Summary of Contents for Ehle fog-smoker 2F

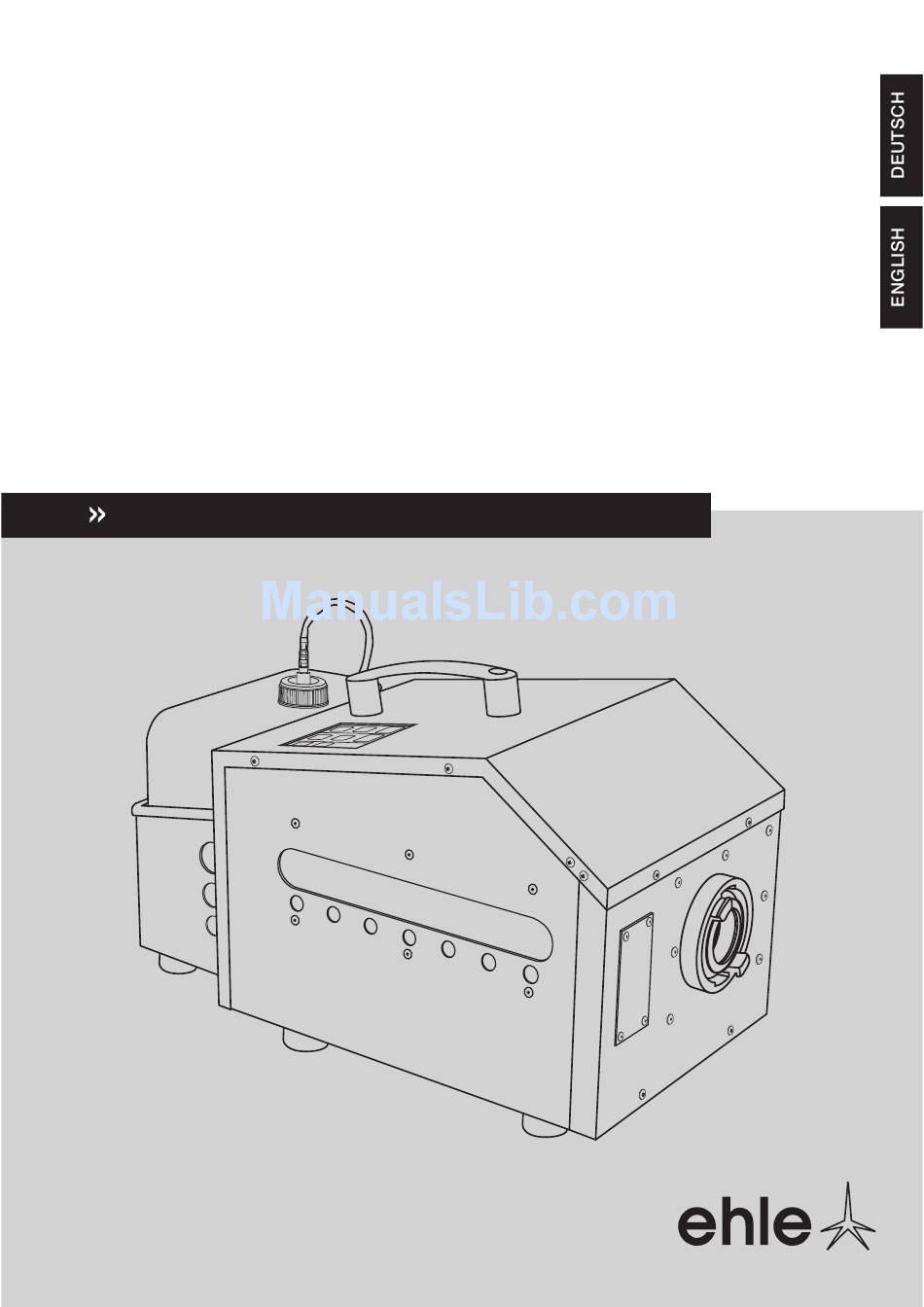

- Page 1 Nebel- und Rauchsimulator Typ fog-smoker / 2004301 BEDIENUNGSANLEITUNG / MANUAL...
- Page 2 Bedienungsanleitung - fog-smoker Nebel- und Rauchsimulator Typ fog-smoker / 2004301...
-
Page 3: Table Of Contents
Konstruktionsveränderungen im Interesse einer laufenden Produktverbesserung sowie Form-/Farbveränderungen bleiben vorbehalten. Lieferumfang kann von den Produktabbildungen abweichen. Das vorliegende Do- kument wurde mit der gebotenen Sorgfalt erarbeitet. Wir übernehmen keinerlei Haftung für Fehler oder Auslassungen. © EHLE-HD Entwicklungs- und Vertriebsgesellschaft mbH... -
Page 4: Definition
Bedienungsanleitung - fog-smoker 1. DEFINITION Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, sind Warnung Tod oder schwerste Verletzungen die Folge. Achtung Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können leichte oder geringfügige Verletzungen oder Sachschäden die Folge sein. -
Page 5: Hinweise Zum Betrieb An Notstromaggregaten
Bedienungsanleitung - fog-smoker 3.3. Hinweise zum Betrieb an Notstromaggregaten Achtung folgende Punkte sind unbedingt zu beachten: ▪ Die eingesetzten Notstromgeräte müssen eine Nennleistung von mindestens 2,5 kVA (230 V) haben und sollten auf einwandfreie Funktion geprüft sein. ▪ Vor Anschluss des Nebelgerätes ist das Notstromaggregat lastfrei auf Betriebs- temperatur zu bringen (je nach Gerät ca. -
Page 6: Nebelfluid
Bedienungsanleitung - fog-smoker 5. NEBELFLUID 5.1. Allgemeines folgende Punkte sind unbedingt zu beachten: Achtung ▪ Nur vom Hersteller zugelassenes Nebelfl uid Typ „Drain-Fog“ oder „Fire-Drill“ verwenden ! ▪ Bei Verwendung von Fremdfl uiden erlischt die Garantie auf Teile die direkt mit dem Fluid in Berührung kommen. -
Page 7: Wartung Und Pflegehinweise
Die Pumpe läuft trocken. Bitte unbedingt vermeiden! 1. Nebelfl uid nachfüllen. Lautes Brummen beim Nebeln. 2. Schlauchkupplungen überprüfen und nochmals einrasten lassen. 8.2. Reparaturwerkstatt Über Reparaturwerkstätten in Ihrer Nähe informiert Sie unsere Service-Hotline: Tel.: +49 (0)34 292 / 654 20 oder via E-mail an : service@ehle-hd.com... -
Page 8: Technische Daten
Bedienungsanleitung - fog-smoker 9. TECHNISCHE DATEN Technische Daten fog-smoker 2F mega-smoker Abmessungen (LxBxH) 560 x 295 x 350 mm 930 x 530 x 46 0mm Gewicht (incl. Fluid) 21,5 kg 56,0 kg Versorgungsspannung 230 V (AC) 3 x 230 V (AC) Leistung Verdampfer 1.200 W... -
Page 9: Ersatzteiliste
Bedienungsanleitung - fog-smoker 1, 2, 4, 5, 8 10, 11 14, 15, 19, 20 16,17 12, 13 Typ fog-smoker 2F 2004301 Benennung Stück Bestellnummer Preis in €/Stück Leuchtzifferanzeige-Platine PCB1 02 015 011 Netzteil-Platine PCB2 02 015 012 Tastaturfolie für Fog-Smoker 02 015 004 Buchsenleiste 8 pol. - Page 10 Operating Manual - smoke unit Typ fog-smoker smoke unit typ fog-smoker / 2004301...
- Page 11 2.1. standard Accessories 2.2. optional Accessories Safety Notes 3.1. General Notes 3.2. Considerations to operate the fog-smoker 2F 3.3. Considerations to operate it with emergency power sets Unit view and designations Fogging fl uid 5.1. General 5.2. Replacing the container Operating the fog-smoker 2F 6.1.
-
Page 12: Definition
▪ Telescopic guiding rod (maximum length 6 m) with quick coupling ▪ 5 litres fogging fl uid in container 2.2. Optional accessories ▪ Rugged transport case for the fog-smoker 2F (order number: 2004302) ▪ 5 litres fogging fl uid container (order number: 2004309) ▪ 10m remote control (order number: 2004307) 3. -
Page 13: Considerations To Operate It With Emergency Power Sets
Operating Manual - smoke unit Typ fog-smoker 3.3. Considerations to operate it with emergency power sets Attention the following points are absolutely to be noticed: ▪ Use emergency power sets of a nominal capacity of 2.2 kVa (230 V) or more and check for correct operation fi... -
Page 14: Fogging Fluid
▪ Remove the container cap (H) from the empty container and place it onto the full container. ▪ Place the full container in its bracket. ▪ Snap the plug-in grommet into the hose coupling again. 6. OPERATING THE FOG-SMOKER 2F 6.1. Choosing the location The location of the smoke unit must: 00 00. -
Page 15: Maintenance And Care
Loud humming during fogging. 2. Check the hose couplings and snap them back into place again. 8.2. Repair Shop For information about your local repair shops contact our Service-Hotline: Phone: +49 (0)34 292/654 20 or send us an E-mail: service@ehle-hd.com... -
Page 16: Technical Data
Operating Manual - smoke unit Typ fog-smoker 9. TECHNICAL DATA Technical Data fog-smoker 2F mega-smoker Dimensions (LxBxH) 560 x 295 x 350 mm 930 x 530 x 460 mm Weight (incl. Fluid) 21,5 kg 56,0 kg Supply voltage 230 V (AC) -
Page 17: Parts List
Operating Manual - smoke unit Typ fog-smoker 1, 2, 4, 5, 8 10, 11 14, 15, 19, 20 16,17 12, 13 Typ fog-smoker 2F 2004301 description quantity partnumber price per piece Control panel PCB1 02 015 011 Pcb power PCB2... - Page 20 EHLE-HD Entwicklungs- und Vertriebsgesellschaft mbH Gewerbestraße 2 | D-04827 Machern OT Gerichshain +49 (0) 34 292.65 42-0 | service@ehle-hd.com Filiale Mönchengladbach EHLE-HD Entwicklungs- und Vertriebsgesellschaft mbH Langmaar 15 | D-41238 Mönchengladbach +49 (0) 2 166.9 909 535 | service@ehle-hd.com www.ehle-hd.com...
