DSP-Amps
DSP Controlled Amplifiers.
Bedienungsanleitung
User Instructions

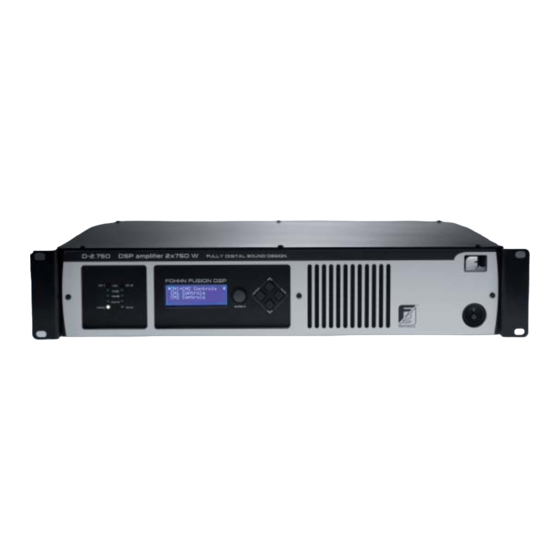

D-Series
D-2.750, D-2.1500
>Hardware
Wichtiger Hinweis:
Important information:
Fohhn Audio DSP >Display Handling<
Fohhn Audio Soft >Software Handling<
Bitte lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung sorgfältig durch und bewahren Sie sie auf.
Please read this manual carefully before operating the equipment and store this manual.
(see separate user instruction!)
(see separate user instruction!)
Fohhn Audio AG
S o u n d . I n n o v a t i o n . D e s i g n .
Advertisement
Chapters
Table of Contents
Related Manuals for Fohhn D-2.1500
Summary of Contents for Fohhn D-2.1500
-
Page 1: German User Instructions / Bedienungsanleitung
D-2.750, D-2.1500 >Hardware Wichtiger Hinweis: Important information: Fohhn Audio DSP >Display Handling< (see separate user instruction!) Fohhn Audio Soft >Software Handling< (see separate user instruction!) Bitte lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung sorgfältig durch und bewahren Sie sie auf. -
Page 2: Wichtige Sicherheitsbestimmungen
0. Wichtige Sicherheitsbestimmungen CAUTION Lesen Sie diese Sicherheitsbestimmungen vor Inbetriebnahme der RISK OF ELECTRIC SHOCK Geräte. Bewahren Sie diese Sicherheitsbestimmungen auf. DO NOT OPEN Das Symbol mit Blitz und Pfeilspitze im gleichseitigen Dreieck soll den Benutzer auf eine unisolierte „gefährliche Spannung“ im Geräteinnern aufmerksam Caution: To reduce the risk of electric shock machen, die ausreichend gross ist, Personen durch elektrischen Stromschlag zu do not remove cover or back. -
Page 3: Table Of Contents
........22 Menü Struktur Englische Bedienungsanleitung / User Instructions ... . . 11 Wichtiger Hinweis: Fohhn Audio DSP >Display Bedienung< (siehe gesonderte Bedienungsanleitung) Fohhn Audio Soft >Software Bedienung< (siehe gesonderte Bedienungsanleitung) -
Page 4: Einleitung
Inbetreibnahme einer Festinstallation so leicht wie möglich machen. Ihre DSP-Endstufe besteht aus folgenden Komponenten: Die neuen vielfältigen Möglichkeiten des Fohhn Audio DSPs bieten 1x DSP-Endstufe D-2.750 oder D-2.1500 Ihnen viele komfortable Möglichkeiten im täglich Betrieb. 1x Netzkabel mit Powercon Anschlußstecker Lesen Sie die Anleitung vor Inbetriebnahme sorgfältig durch, damit... -
Page 5: Beschreibung
Mediensteuerungen! Dadurch Endstufenkonzept voll eingeflossen. lassen sich die Presets für z.B. verschiedene Raumnutzungen Die D-2.750 mit 2x 750W an 4Ohm und D-2.1500 mit 2x 1500W von der Mediensteuerung aus an 4Ohm sind mit den neuen Fohhn Audio DSPs ausgestattet. umschalten. - Page 6 Ausstecken der Anlage während des Betriebs wird durch die werden. Powercon Steckverbindung vermieden. Anschluss von max. 4x D-2.750 bzw. 2x D-2.1500 Amps pro Phase möglich. Power-Schalter (Ein/Aus Schalter) Durch Betätigung des Power-on/off-Schalters wird die Endstufe, das Schaltnetzteil und die DSP’s im Softstartmodus in Betrieb gesetzt.
- Page 7 Status LEDs Fohhn Audio DSP (21) Display Übersichtliches, 4 zeiliges Display. An diesem Display können alle Informationen und Einstellungen des Fohhn Fusion DSPs abgelesen werden. Wichtig: Displayverriegelung gegen Fremdeinwirkung: Setup / Keylock ON/OFF (20) Select Regler Mittels dieses Eingabe Potis werden die entsprechend angewählten Werte auf dem Display verändert.
-
Page 8: Bedienelemente D-Series Endstufen
Betrieb unter grösserer Vibration und entfernen Sie niemals die Lautsprechergitter. Im Falle des Defektes kontaktieren Sie bitte den Service der Fohhn Audio AG. Öffnen Sie das Gerät nicht! 6.5 Vermeiden von Wechselwirkungen Betreiben Sie das System nicht in unmittelbarer Nähe eines Rundfunk- oder Fernsehgerätes, dies könnte Störgeräusche... -
Page 9: Verkabelung Und Anschlußhinweise
Hersteller nicht an Digitalendstufen betrieben werden. Die Digitalendstufe würde in den Protect Modus gehen. Bzgl. dem erforderlichen Umbau wenden Sie sich bitte direkt an die Fohhn Audio AG unter service@fohhn.com. Wir helfen Ihnen gerne weiter. D-Series Amps | 9... -
Page 10: Technische Daten
8. Technische Daten Digitale DSP-Endstufe D-2.750 und D-2.1500 Anschlüsse EIA Ausgangsleistung Eingänge 2x XLR Input-Buchse D-2.750 2x 750 W/4Ω oder 2x 390 W/8Ω Ausgänge 2x XLR Link-Buchse D-2.1500 2x 1500W/4Ω oder 2x 900 W/8Ω 2x NL4 Neutrik Speakonbuchse für Lautsprecher (1 kHz, THD+N <... -
Page 11: Important Safety Instructions
0. Important safety instructions CAUTION Read these safety instructions prior to operating the unit. Keep RISK OF ELECTRIC SHOCK these safety instructions in a safe place. DO NOT OPEN The lightning symbol inside a triangle draws the userís attention to an uninsulated ìdangerous voltage“... - Page 12 ....1 German user instructions / Bedienungsanleitung Important information: Fohhn Audio DSP >Display Handling< (see separate user instruction!) Fohhn Audio Soft >Software Handling< (see separate user instruction!)
-
Page 13: Introduction
Read the instructions carefully before using the equipment to Please check that the package contains all components of the ensure that your Fohhn system performs to its full capacity and system you ordered. If anything is missing, please contact your operates perfectly. -
Page 14: Description
The external Fohhn DSP amplifiers D-2.750 with 2x 750 watts at 4 configurations directly from the ohms and D-2.1500 with 2x 1.500 watts at 4 ohms are equipped relevant media control system. with Fohhn Audio DSPs. -
Page 15: Controls D-Series Amplifiers
5.2 Controls for D-Series amplifiers (see page 20!) All controls are fitted flush to the brushed aluminium front and Output jack ch2 back plate for protection. The back plate is usually only 14°C The loadspeakers are connected to output jacks (4) and (5). warmer than the ambient temperature. - Page 16 STATUS LEDs Fohhn Audio DSP (21) Display Clearly laid out 4-line display. All information and settings relating to the Fohhn Fusion DSPs can be viewed on this display. Important: Display lock protects against unauthorised access: Setup / Keylock ON/ (20)
-
Page 17: Installation And Operating Instructions
Avoid operating the unit when subjected to large vibrations and never remove the speaker grille. If the unit is faulty, please contact the Fohhn Audio AG service centre. Do not open the unit! 6.5 Preventing interference Do not operate the system in the immediate vicinity of a radio or television, as this may cause interference. -
Page 18: Information On Cables And Connections
7. Information on cables and connections 7.1 Audio connections Before connecting the DSP-amplifier to the mains power supply, make sure that the mains voltage corresponds to that specified on the rear panel (tolerance of +/- 10% is permitted). Always plug in XLR-RJ45 the mains cable before switching on the DSP-amplifier and always adapter... -
Page 19: Specifications
8. Specifications Connectors Digital DSP amplifier D-2.750 and D-2.1500 Inputs 2x XLR input jacks EIA amplifier power D-2.750 2x 750 W/4Ω or 2x 390 W/8Ω Outputs 2x XLR Link jacks D-2.1500 2x 1.500 W/4Ω or 2x 900 W/8Ω 2x NL4 Neutrik Speakon jacks for speakers (1 kHz, THD+N <... -
Page 20: Abbildung Bedienelemente D-Series Endstufen
9. Abbildung Bedienelemente D-Series Endstufen Illustration controls D-Series amplifiers 20 | D-Series Amps... -
Page 21: Blockschaltbild
D-Series Amps | 21... -
Page 22: Menü Struktur
11. D-Series Verstärker Menüstruktur / D-Series amplifier menu structure Die folgende Auflistung gibt Ihnen eine schnelle Übersicht über den The following listing gives you a fast overview about the menu Aufbau des Menues: structure: 1. Master Vol 1.1. Volume CH1 1.2. - Page 23 4.1.5. X-Over 4.1.5.1. Highpass 4.1.5.2. Lowpass 4.1.6. System delay 4.1.6.1. Time 4.1.6.2. Distance 4.2. CH1 Controls 4.3. CH2 Controls 4.2.1. Routing 4.3.1. Routing 4.2.1.1. In1->Out1 4.3.1.1. In1->Out2 4.2.1.2. In2->Out1 4.3.1.2. In2->Out2 4.2.2. Parametric EQ 4.3.2. Parametric EQ 4.2.2.1. Filter 4.3.2.1. Filter 4.2.2.2.
- Page 24 Sie haben eine gute Wahl getroffen und We believe you have made the right wir sind überzeugt, dass Ihnen Ihr Fohhn- choice and we are sure that your Fohhn Lautsprechersystem viel Freude bereitet loudspeaker system will give you many und gute Dienste leisten wird.
