MA lighting MA Switch Quick Manual

For coupling and distributing data lines of compatible products
Hide thumbs Also See for MA Switch:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Version XV.01
deutsch / english
Art. Nr. 1381M 00151
MA
NETWORK
QuickMAnual
SWITCH

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MA Switch and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for MA lighting MA Switch

Summary of Contents for MA lighting MA Switch

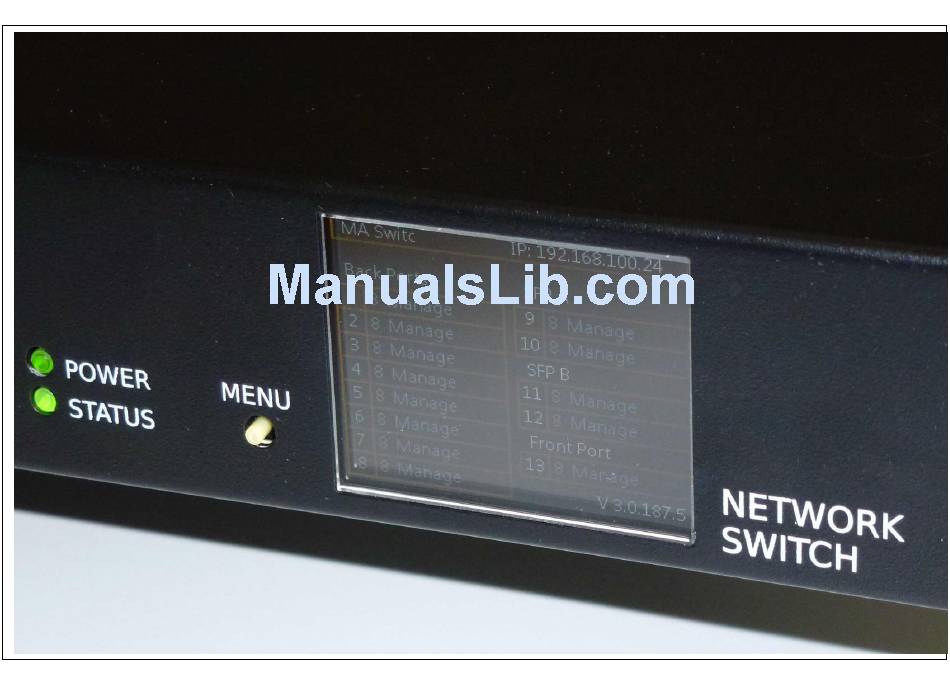

  • Page 1 SWITCH NETWORK QuickMAnual Version XV.01 deutsch / english Art. Nr. 1381M 00151...
  • Page 2 LIGHTING...
  • Page 3 Der MA SWITCH ist eine universelle Schnittstelle für Netzwerke und ein spezielle Schnittstelle für MA Lighting Sessions - the best for both worlds. Speziell beim Einsatz in einem reinen MA – Netzwerk bietet der MA SWITCH durch mehrere Filter eine wesentlich höhere Datenrate und eine störungsfreie Datenübertragung.

  • Page 4: Bestimmungsgemäßer Gebrauch

    Bestimmungsgemäßer Gebrauch MA SWITCH Der MA SWITCH darf ausschließlich zum Koppeln und Verteilen von Datenleitungen von dafür geeigneten Geräten in geschlossenen Räumen verwendet werden. Transport, Installation, Betrieb und Wartung dürfen nur von Personen ausgeführt werden, die für die jeweilige Tätigkeit qualifiziert sind. Die Sicherheitshinweise und die Betriebsgrenzen müssen immer Daten eingehalten werden.
  • Page 5 Daten MA SWITCH 100-240 V ~, 50/60Hz Stromversorgung: Weitbereichsnetzteil, schaltet automatisch um! Erforderlicher Kupplungstyp: PowerCon blau Daten an der Rückseite des Gerätes Stromkabel: Nur ausreichend isolierte und geschützte Kabel verwenden (min. Ø = 3 x 1,0mm²). Kabel und Kupplung sind im Lieferumfang nicht enthalten.
  • Page 6 MA SWITCH Transport Bitte das Gewicht des Gerätes beachten. Vorsichtig transportieren; bei Nichtbeachten können Personen- oder Sachschäden entstehen. Daten Gewicht ohne Transportbehälter, Verpackung, Schutztasche oder Koffer MA SWITCH ca. 3,5 / 3,7 kg (abhängig von der Konfiguration) Transport Vor dem Transport alle Kabel entfernen.
  • Page 7 MA SWITCH Symbole und Warnzeichen Daten Transport Sicherheit Warnung Hauptschalt Wechsel- Das Gerät Vorsicht Warnung strom muss Warnung vor Betriebsgrenzen unsichtbarer (AC) separat Warnung vor einer Warnung vor Laser - Gefahrenstelle gefährlicher AN / AUS entsorgt werden. Strahlung elektrischer Quickstart...
  • Page 8 MA SWITCH Warnhinweise Die Wartung des Gerätes darf ausschließlich durch geschultes Personal durchgeführt werden, da beim Öffnen und / oder Entfernen von Abdeckungen spannungsführender Teile freigelegt werden. Neben anderen Risiken besteht hierbei die Gefahr eines elektrischen Schlages. Daten Transport Sicherheit...

  • Page 9: Allgemeine Sicherheitsvorschriften

    Allgemeine Sicherheitsvorschriften MA SWITCH Lesen Sie vor dem Gebrauch alle Anweisungen der Ist das Netzkabel oder ein Stecker beschädigt, so müssen Bedienungsanleitung. Achten Sie hierbei speziell auf die Sie diese umgehend durch eine Fachkraft austauschen Sicherheitshinweise. lassen. Bewahren Sie die Bedienungsanleitung für den späteren Gebrauch Es dürfen nur Netzkabel mit Sicherheitsprüfzeichen...
  • Page 10 MA SWITCH Betriebsgrenzen Temperatur Betrieb: 0°C bis +45°C / 32°F bis 113°F Daten Höhere Temperaturen können das Kühlsystem des Gerätes überfordern und zum Ausfall von elektrischen Komponenten führen. Transport Lagerung / Transport: -10°C bis +60°C / 14°F bis 140°F Sicherheit...
  • Page 11 Anschlussmöglichkeiten MA SWITCH Daten MENU –Taster Zum Umschalten der Menüs (siehe Quickstart ON/OFF) Transport Zeigt die wichtigsten Einstellungen, Ändern der Einstellungen ist nur über eine Display angeschlossene grandMA2 Konsole oder einen PC möglich. Sicherheit LED POWER Dauerlicht grün = Status: normale Funktion...
  • Page 12 2 x FiberFox LWL Diese optischen Anschlüsse FIBERFOX EBC 1500 SERIES sind als Option erhältlich und dürfen nur von qualifizierten Personen Transport eingebaut werden. Die Option ist bei MA LIGHTING Distributoren erhältlich. Sicherheit Immer die Staubkappen aufsetzen, wenn der Anschluss...
  • Page 13 über Port 13 / bei der grandMA2 Konsole den Port 1 verwenden) – auf die richtige IP Adresse achten. Sicherheit In der Konsole oder onPC das Menü SETUP öffnen. Im PC im Browser die IP des MA SWITCH eingeben. Die Default IP -Adresse sowie die aktuelle IP –Adresse des MA switch wird immer im Display angezeigt.
  • Page 14 MA SWITCH Werkseinstellungen Der MA SWITCH wird mit den folgenden Einstellungen (factory default) ausgeliefert. Nach einem Reset wird der MA SWITCH wieder auf diese Einstellungen zurückgesetzt. Daten  Default IP Adresse: wird im Display angezeigt Transport  Subnet mask 255.255.255.0 ...
  • Page 15 MA SWITCH Speichern und Laden der Konfiguration Wenn alle Parameter des SWITCH angepasst wurden, dann sollte diese Konfiguration gespeichert werden. Diese Konfiguration kann wieder geladen werden und auf andere SWITCH exportiert werden. Daten Zum Speichern und Laden der Konfiguration muss der SWITCH über ein Internet Interface mit einem PC verbunden sein, nur über dieses Interface sind die Menüs...
  • Page 16 Nach dem Einschalten erscheint nach dem Booten im Display das Start- Menü. Daten Das Menü zeigt alle Ports mit dem jeweiligen Protokoll und Status. Daneben werden noch der Name des MA SWITCH – kann im Transport SETUP geändert werden - die IP Adresse sowie die Software- Version. Sicherheit Den Button MENU erneut kurz drücken, dann öffnet das...

  • Page 17: Wartung

    MA SWITCH Reinigung Der MA SWITCH benötigt nur ein Mindestmaß an Pflege. Vor dem Reinigen das Gerät von der Stromversorgung trennen. Die Oberfläche nur mit einem trockenen, nicht fusselnden Tuch reinigen. Keine flüssigen Reiniger oder Druckluft verwenden. Keinerlei Lösungsmittel oder scharfe Reiniger Daten verwenden.
  • Page 18 MA SWITCH Konformitätserklärung MA Lighting Technology GmbH Name des Herstellers: Dachdeckerstraße 16 Anschrift des Herstellers: Daten D-97297 Waldbüttelbrunn Deutschland Erklärt, dass das Produkt Transport Kontrollgerät der Informationstechnik Produktkategorie: MA NETWORK SWITCH Produktname: Sicherheit den folgenden Richtlinien sowie den harmonisierten Normen entspricht:...
  • Page 19 MA SWITCH The MA Switch is a universal interface for networking and a special interface for MA Lighting Sessions - the best for both worlds. Especially when used in a pure MA - Network offers the MA Switch through several filters a much higher data rate and interference-free data transfer.

  • Page 20: Intended Use

    MA SWITCH Intended Use The MA SWITCH may be only used for coupling and distributing data lines of compatible products exclusively indoors. Transport, operation and maintenance must be performed only by persons who are qualified for the Data respective activity. The safety and operating limitations must always be respected.
  • Page 21 MA SWITCH Data 100-240 V ~, 50/60Hz Power: Automatic operation, no switching necessary! Data PowerCon blue Required plug connector: Power cable: Only adequately protected cables may be used On the back side (min. Ø = 3 x 1,0mm²). Plug connector and cable are not included Transport in delivery.
  • Page 22 MA SWITCH Transport Please be aware of the weight of the product. Be careful when moving it; otherwise you may injure your back or other parts of your body. Data Weight without cover, packaging, case MA SWITCH approx. 3,5 / 3,7 kg 7.7 / 8.2 pounds (depends on configuration)

  • Page 23: Symbols And Warning Labels

    MA SWITCH Symbols and warning labels Data Transport Warning Safety Instructions Supply Alternating Reference to Warning of Caution Warning Voltage current orderly radiation Danger Area Danger of electric (AC) disposal invisible laser Limitation shock Quickstart Follow any Do not open the...

  • Page 24: Electric Shock Warning

    MA SWITCH Electric shock warning The unit should be serviced by qualified personnel only, as live parts may be exposed when opening and /or removing coverings; besides harm to others, you run the risk of suffering an electric Data shock.

  • Page 25: General Safety Instructions

    MA SWITCH General Safety Instructions Do not ignore the safety purpose of the grounding-type Data plug. A grounding type plug has two blades and a third Read all the instructions in the user’s manual, especially the grounding connection. The third connection is provided safety requirements, see Safety requirements for your safety.

  • Page 26: Operating Limits

    MA SWITCH Operating limits Temperature Operation: 0°C up to + 45°C / 32°F up to 113°F Data Higher temperature can over-stress the cooling system of the apparatus and destroy hardware components. Transport Storage / Transport: -10°C up to + 60°C / 14°F up to + 140°F...
  • Page 27 Connect MA SWITCH Data Transport MENU –button To change the menu (see also Quickstart ON/OFF) Displays the main settings, change the settings is only possible via a connected Display Safety grandMA2 console or PC. Instructions LED POWER Continuous light green = Status: normal function...
  • Page 28 2 x LWL (Option) These optical connections FIBERFOX EBC 1500 Series are available Transport as an option and should only be installed by qualified persons. The option is available from MA LIGHTING Safety Distributors. Instructions Always put the dust caps if the port is not busy!

  • Page 29: Switch Off

    PC with the grandMA2 onPC or a PC is required. These devices must be connected via a network to the MA SWITCH. Open menu SETUP in the console or onPC. In the PC enter the IP of the MA SWITCH. The Safety...

  • Page 30: Factory Default Settings

    MA SWITCH Factory Default Settings Data The MA SWITCH is delivered with the following settings (factory default). After a reset, the MA SWITCH is reset to these settings. Transport  Default IP Address: appears in the display  Subnet mask 255.255.255.0 Safety ...

  • Page 31: Saving And Loading The Configuration

    MA SWITCH Saving and Loading the configuration If all parameters of SWITCH have been adjusted, then this configuration should be saved. This configuration can be reloaded and are exported to other SWITCH. To save and load the configuration the switch must be connected via an Internet Data interface with a PC, only via this interface, the menus are accessible.
  • Page 32 After switching on this menu appears in the display after booting. The menu shows all the ports and the protocol and status. Data In addition, the name of the MA SWITCH - can be changed in the SETUP – the IP address as well as the software version are displayed.

  • Page 33: Maintenance

    MA SWITCH Cleaning The MA SWITCH only requires minor attention. Disconnect electric power supply prior to cleaning. Clean the surface only with dry soft cloth. Do not use any liquid cleaner or compressed air. Do not use any solvent. Check ventilation holes are clear.

  • Page 34: D Declaration Of Conformity

    MA SWITCH D Declaration of Conformity Manufacturer’s name: MA Lighting Technology GmbH Manufacturer’s address: Dachdeckerstraße 16 Data D-97297 Waldbüttelbrunn Germany Transport declares that the product IT Control unit Product category: Safety MA NETWORK SWITCH Name of product: Instructions complies with the following product specifications and harmonized standards:...
  • Page 35 MA SWITCH Gerätetyp / model:… …MA NETWORK SWITCH Optionen / options:……………………………………………. Seriennummer / serial number:……………………………. Baujahr / year of manufacture:…………………………… Distributor:...
  • Page 36 MA SWITCH Notizen/notes:……………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… …………………………………………………………………………………………………...
  • Page 37 Änderungen ohne vorherige Ankündigungen möglich. Keine Haftung bei Fehlern oder Ungenauigkeiten in diesem Booklet. Without having any written permission from MA Lighting Technology GmbH it is not allowed to copy, reproduce or publish any part of this booklet, neither in printed form nor by photos or electronic media.
