Summary of Contents for Elcotec F7000491

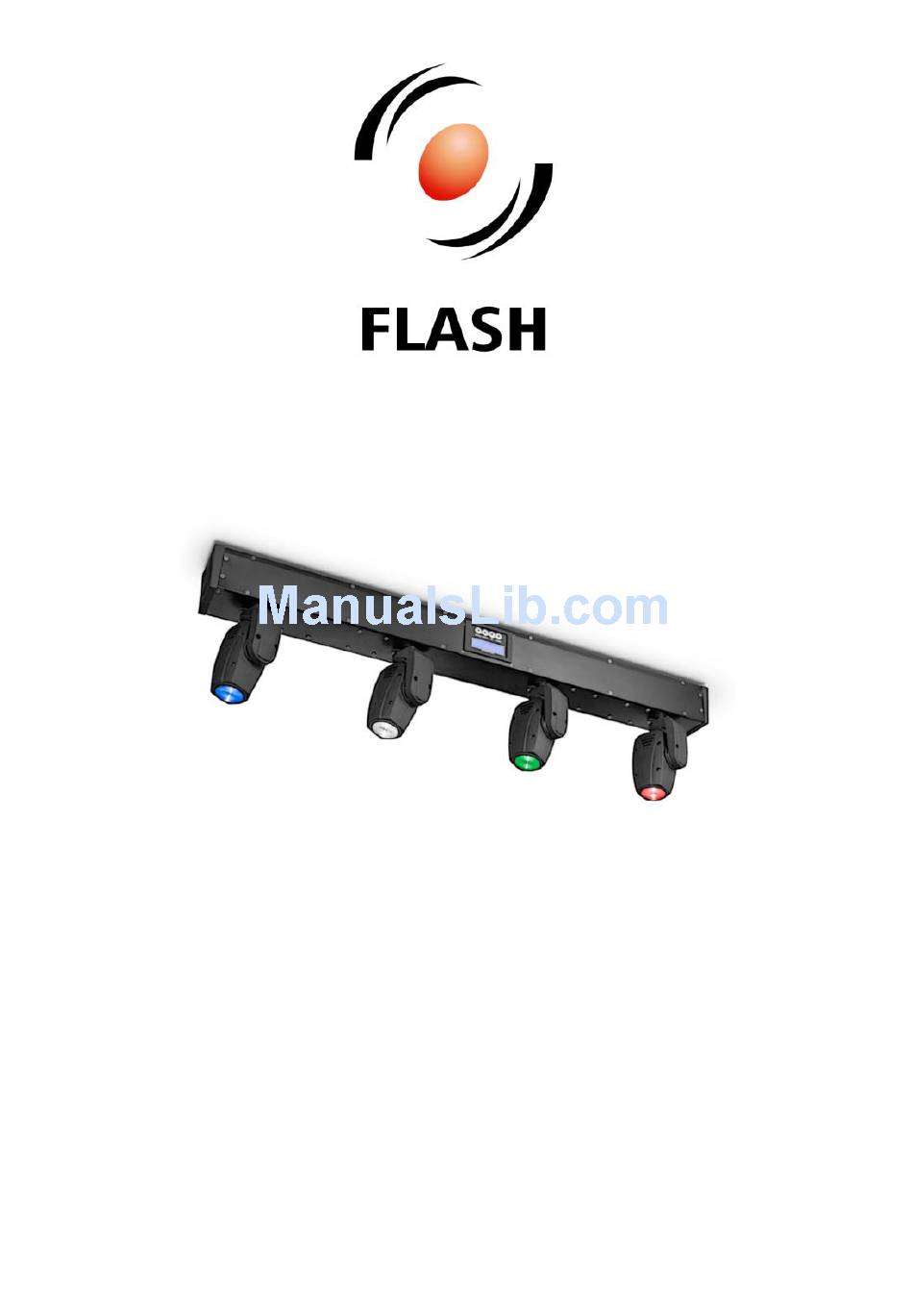

- Page 1 4 BEAM 4x10W LUMILUX LED RGBW 4in1 F7000491 USER MANUAL / INSTRUKCJA OBSŁUGI...
-
Page 2: Table Of Contents
4 BEAM 4x10W LUMILUX LED RGBW 4in1 F7000491 Table of Contents Introduction ..............................2 Safety information ............................2 Product information ............................2 Specification ..............................2 Installation ................................ 3 Connections ..............................3 Connecting DMX signal..........................3 Voltage specification ..........................3 Connecting power supply ........................4 Operation manual ............................ -
Page 3: Introduction
INTRODUCTION Thank you for purchasing 4 BEAM 4x10W LUMILUX LED RGBW 4in1. For safety reasons and to ensure the trouble-free operation, carefully read the instructions. SAFETY INFORMATION Installation should be done by qualified personnel in order to minimize the risk of accidental electric shock Disconnect the power supply before installation. -
Page 4: Installation
4 BEAM 4x10W LUMILUX LED RGBW 4in1 F7000491 Cooling: Active Height [cm]: 26 Width [cm]: 104 Depth [cm]: 16 Weight [kg]: 10 Weight with packaging [kg]: 11,5 Set includes: Power cord, Mounting bracket (2pcs), Mounting screws (for mounting bracket) INSTALLATION After removing the packaging, check if the device was not damaged during transport. -
Page 5: Connecting Power Supply
Connecting power supply The connection is performed using power cable with powerCON connector (included). The device must be operated by qualified personnel. Make sure that the power grid supply parameters are consistent with device parameters and limitations are not exceeded. CAUTION! In the case of cable damage do not attempt to repair. -
Page 6: Dmx Channel List
4 BEAM 4x10W LUMILUX LED RGBW 4in1 F7000491 DMX channel list 13CH mode Channel Function Effect CH 1 0-255: 0-540° CH 2 Pan fine 0-255: fine adjustment CH 3 Tilt 0-255: 0-270° CH 4 Tilt fine 0-255: fine adjustment CH 5... - Page 7 39CH mode Channel Function Effect CH 1 Head 1 - Pan 0-255: 0-540° CH 2 Head 1 - Pan fine 0-255: fine adjustment CH 3 Head 1 - Tilt 0-255: 0-270° CH 4 Head 1 - Tilt fine 0-255: fine adjustment CH 5 Head 1 - Pan / Tilt speed 0-255: fast-slow...
-
Page 8: Wprowadzenie
4 BEAM 4x10W LUMILUX LED RGBW 4in1 F7000491 WPROWADZENIE Dziękujemy za zakup urządzenia 4 BEAM 4x10W LUMILUX LED RGBW 4in1. Ze względów bezpieczeństwa oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją. ZASADY BEZPIECZEŃSTWA Instalacja powinna być przeprowadzana przez wykwalifikowany personel, aby zminimalizować... -
Page 9: Instalacja
AC IN: powerCON AC OUT: powerCON DMX IN: XLR - 3 pin DMX OUT: XLR - 3 pin Stopień ochrony IP: IP22 Rodzaj obudowy: Aluminium Chłodzenie: Aktywne Wysokość [cm]: 26 Szerokość [cm]: 104 ... -
Page 10: Specyfikacja Zasilania
4 BEAM 4x10W LUMILUX LED RGBW 4in1 F7000491 Specyfikacja zasilania Napięcie zasilania Pobór mocy Częstotliwość zasilania 110~220V 180W 50/60Hz Podłączanie zasilania Połączenie odbywa się przy użyciu przewodu zakończonego z jednej strony wtyczką sieci elektrycznej i wtyczką typu powerCON z drugiej strony (w zestawie). -
Page 11: Lista Kanałów Dmx
Odwrócenie orientacji wyświetlacza: wył / wł Rozpoczęcie: wł / wył Reset Lista kanałów DMX Tryb 13CH Kanał Funkcja Efekt CH 1 0-255: 0-540° CH 2 Pan – ustawienie precyzyjne 0-255: ustawienie precyzyjne CH 3 Tilt 0-255: 0-270° CH 4 Tilt – ustawienie precyzyjne 0-255: ustawienie precyzyjne CH 5 Prędkość... - Page 12 4 BEAM 4x10W LUMILUX LED RGBW 4in1 F7000491 Tryb 39CH Kanał Funkcja Efekt CH 1 Głowica 1 - Pan 0-255: 0-540° CH 2 Głowica 1 - Pan - ustawienie precyzyjne 0-255: ustawienie precyzyjne CH 3 Głowica 1 - Tilt 0-255: 0-270°...
