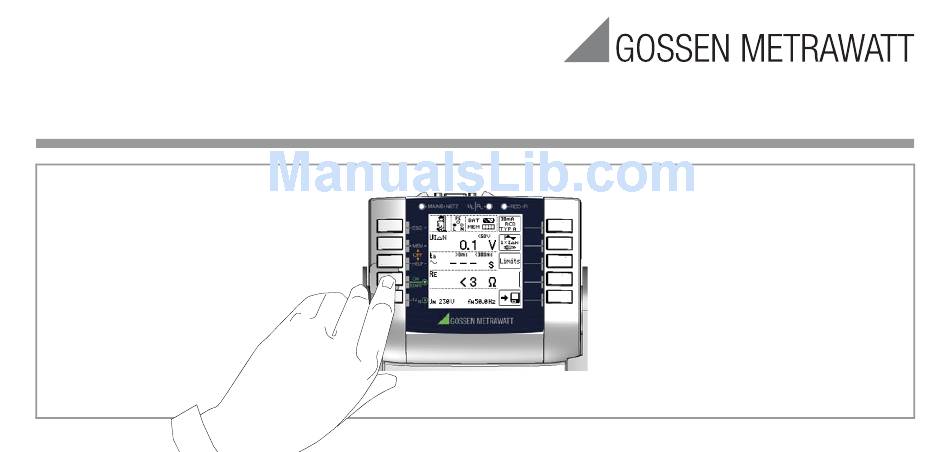

Gossen MetraWatt PROFITEST MBASE+ Short-Form Operating Instructions
Hide thumbs
Also See for PROFITEST MBASE+:
- Operating instructions manual (37 pages) ,
- Operating instructions manual (106 pages)
Advertisement
Quick Links
Kurzbedienungsanleitung
Short-form Operating Instructions
Mode d'emploi en bref
Breves instrucciones de servicio
PROFITESTM
BASE
Bitte lesen Sie unbedingt die ausführliche
Bedienungsanleitung im Format PDF
unter www.gossenmetrawatt.com.
Die Kurzbedienungsanleitung ersetzt nicht die
ausführliche Bedienungsanleitung!
Brevi istruzioni d'uso
Verkorte gebruiksaanwijzing
Stručný návod
+,
M
+,
M
TECH
PRO
,
M
,
SECULIFEI
XTRA
Please make sure to read the detailed
operating instructions in pdf format
at www.gossenmetrawatt.com.
The short-form instructions are no substitute for
the detailed instructions!
Firmwarestand V1.16.0
Ergänzungen MBASE+, MTECH+
und SECULIFE IP
KBA Stand 23.06.2014
3-349-648-27
P
3/6.14
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Gossen MetraWatt PROFITEST MBASE+
Summary of Contents for Gossen MetraWatt PROFITEST MBASE+
- Page 1 Kurzbedienungsanleitung Brevi istruzioni d’uso Short-form Operating Instructions Verkorte gebruiksaanwijzing Mode d’emploi en bref Stručný návod Breves instrucciones de servicio 3-349-648-27 PROFITESTM SECULIFEI BASE TECH XTRA 3/6.14 Bitte lesen Sie unbedingt die ausführliche Please make sure to read the detailed Bedienungsanleitung im Format PDF operating instructions in pdf format unter www.gossenmetrawatt.com.
- Page 2 GMC-I Messtechnik GmbH Einschalten, Switching on, Activation, Conectar, Accendere, Inschakelen, Zapnout, Anschluss- Connection & Test de connexion Prueba de con- Test collega- Aansluittest Test připojení & Akkutest rech. battery test & piles recharch. exión & baterias mento & batterie opl. batterijtest a akumulátory ...
- Page 3 Helligkeit Brightness Brillo Luminosità Helderheid Světelnost Intensité lumineuse Kontrast Contrast Contraste Contraste Contrasto Contrast Kontrast Hilfe Request Demander Solicitar Chiedere Hulp Nápověda anfordern help aide help aiuto inroepen N 1b/2b HELP L-PE SETUP SENSOR GMC-I Messtechnik GmbH...
- Page 4 GMC-I Messtechnik GmbH Parameter: Parameter: Paramètres Parámetros Parametro Parameter Parametry: auswählen select sélectionner seleccionar selezionare kiezen vybrat bestätigen confirm confirmer confirmar confermare bevestigen potvrdit übernehmen take over reprendre aceptar applicare accepteren převzit...
- Page 5 Messung Measurement Mesure Medida Misura Meting Měření auswählen select sélection seleccionar selezionare kiezen zvolit starten start démarrer iniciar avviare starten nastartovat RCD auslösen trip RCD déclencher RCD iniciar RCD sganciare RCD RCD activeren RCD vybavit N L-PE RCD•FI GMC-I Messtechnik GmbH...
- Page 6 GMC-I Messtechnik GmbH 6 ... 500 mA, xxx mA N N RCD SRCD, PRCD, ... Typ AC, A/F, B/B+, EV/I 6...125 A N START 0° 180° NEG. POS. NEG. POS. (1s) 1 x I : 50% I N N , x 1, x 2, x 5 N 500 mA: 1 x I , 2 x I...
- Page 7 6 ... 500 mA, xxx mA N RCD SRCD, PRCD, ... Typ AC, A/F, B/B+, EV/I 6...125 A START 0° NEG. POS. NEG. POS. XXX mA TN/TT, IT GMC-I Messtechnik GmbH...
- Page 8 GMC-I Messtechnik GmbH 6 ... 160 A, xxxx A Typ A, B/L, E, C/G, D, K, H ... : 2/3 Z, 3/4 Z, Ia, Ia + % mm² NY... H0... L-PE L1-PE, L2-PE, L3-PE, AUTO < 25, 50, 65 V, xx V Standard 0°...
- Page 9 6 ... 160 A, xxxx A Typ A, B/L, E, C/G, D, K, H ... : 2/3 Z, 3/4 Z, Ia, Ia + % mm² NY... H0... L1-N, L2-N, L3-N, L1-L2, Standard L2-L3, L1-L3, AUTO, L-N 2-Pol START GMC-I Messtechnik GmbH...
- Page 10 GMC-I Messtechnik GmbH R = AUTO, 10/1 k/100/10 R = 10 / UE < 25, 50, 65 V, xx V < 25, 50, 65 V, xx V TN/TT 0° 15 mA 0° TN/TT, IT DC + 1a/b START START...
- Page 11 R = AUTO, 10/1 k/100/10 P300 1 V/A , 100/10/1 mV/A < 25, 50, 65 V, xx V TN/TT 0° 15 mA DC + START GMC-I Messtechnik GmbH...
- Page 12 GMC-I Messtechnik GmbH PROFITESTM XTRA / R = AUTO, 50/20/2 k 200/20 R = AUTO, 50/20/2 k 200/20 1a/b/c PRO-RE d = 0,1 ... < 999 m 4a/b START START...
- Page 13 PROFITESTM XTRA R = AUTO, 50/20/2 k 200/20 R = AUTO, 50/20/2 k 200/20 Z3512A Z3512A 1 V/A , 100/10/1 mV/A AUTO 1a/b PRO-RE START START Z3512A GMC-I Messtechnik GmbH...
- Page 14 GMC-I Messtechnik GmbH Folgende Mes- The following Les mesures Las siguientes Le seguenti De volgende Následující sungen sind nur measurements suivantes ne mediciones son misure sono metingen zijn měření se an spannungs- are only possible sont possibles factibles sólo possibili soltano alleen aan provádějí...
- Page 15 extension cable R = ON OFFSET OFFSET RLO = RLO – ROFFSET RLO+ RLO– RLO+: RLO–: R < 10 RLO+ RLO– RLO+: PRCD TEST RLO–: 0 V ! START GMC-I Messtechnik GmbH...
- Page 16 GMC-I Messtechnik GmbH E ISO E INS : 50 ... 1000 V, xxx V : 50 ... 1000 V, xxx V AUTO: L1-PE ... L1-L3 AUTO: L1-PE ... L1-L3 0 V ! START START START...
- Page 17 Standard 2-POL L-PE N-PE S-PE L1-PE, N-PE, L1-N ..., AUTO GMC-I Messtechnik GmbH...
- Page 18 GMC-I Messtechnik GmbH Drehfeld Phase sequence Champs tournant Trifásico Senso ciclico Draaiveld Sled fází Rechtsdrehfeld Linkssdrehfeld Right rotation Left rotation Rotation à droite Rotation à gauche Sentido de giro normal Sentido de giro inverso Senso ciclico DX Senso ciclico SX Rechts draaiveld Links draaiveld Pravotočivé...
- Page 19 L/AMP 1 V/A , 100/10/1 mV/A SENSOR „I“ START GMC-I Messtechnik GmbH...
- Page 20 GMC-I Messtechnik GmbH SECULIFEI SECULIFEI EXTRA PROFITESTM XTRA...
- Page 21 SECULIFEI PROFITESTM PROFITESTM PROFITESTM PROFITESTM XTRA XTRA XTRA XTRA GMC-I Messtechnik GmbH...
- Page 22 GMC-I Messtechnik GmbH Ausschalten Switching off Désactivation Apagar Spegnere Uitschakelen Vypnout Akkus Rechargeable Piles Baterías Batterie Oplaadbare Akumulátory batteries rechargeables batterijen Sicherungen Fuses Fusibles Fusibles Fusibili Zekeringen Pojistky Ersatzsicherungen Spare fuses Fusibles de rechange Fusibles recambio Fusibili di ricambio Reservezekeringen Náhradní...
- Page 23 Anschlüsse Sockets Connexions Conexiones Collegamenti Aansluitingen Přípoje Z502F/Z751G Z502R Barcode/RFID-Leser Ladegerät WZ12C: 1 mA ... 15 A Barcode/RFID scanner Charger 1 A ... 150 A Lecteur de codes à barres Chargeur S-PE Lector de códigos de barras Cargador Z3512A: 0 ... 1/100/999 A Lettore codici a barre Caricabatterie Barcodelezer...
- Page 24 AUTO L-PE L-N, L-PE L-PE 01/10 L1-PE L1-N L1-PE 02/10 L2-PE L2-N L2-PE 03/10 L3-PE L3-N L3-PE 04/10 L1-L2 N-PE 05/10 L2-L3 L1-N 06/10 L1-L3 L2-N 07/10 L3-N 08/10 L1-L2 L1-PE, N-PE, L1-N ..., AUTO 09/10 L2-L3 10/10 L1-L3 Gedruckt in Deutschland Printed in Germany Imprimé...
