  • Page 1 LIEDTKE Antriebstechnik Boecklerstrasse 1, D-31789 Hameln GmbH & Co. phone: +49 5151 9889-0; fax: +49 5151 67312; e-mail: Info@Liedtke-Antriebstechnik.de User manual Digital Controller DGT300+ User manual DGT 300+ page 1 Date: 09-2014...

  • Page 2: Table Of Contents

    LIEDTKE Antriebstechnik Boecklerstrasse 1, D-31789 Hameln GmbH & Co. phone: +49 5151 9889-0; fax: +49 5151 67312; e-mail: Info@Liedtke-Antriebstechnik.de Contents DGT 300+ Seite Kit Components ................... 3 Dimensions and Fixing ................ 4 Setting up - Overview ................5 Diagnose a fault ................... 6 PC software –...

  • Page 3: Kit Components

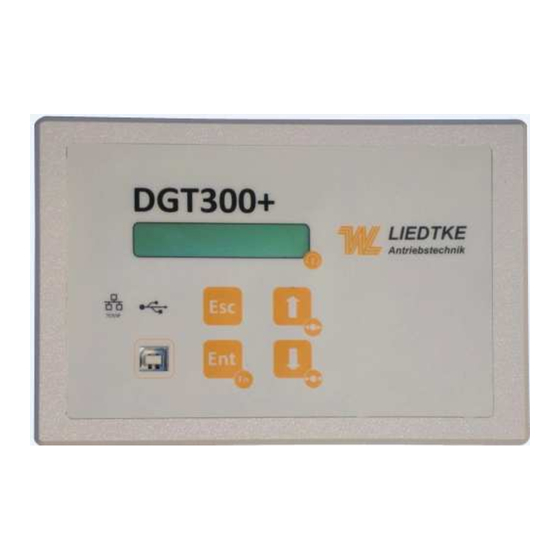

    LIEDTKE Antriebstechnik Boecklerstrasse 1, D-31789 Hameln GmbH & Co. phone: +49 5151 9889-0; fax: +49 5151 67312; e-mail: Info@Liedtke-Antriebstechnik.de 1. Kit Components 1 Digital controller DGT300+ 1 Front panel 1 Accessories kit 1 USB wire PC – DGT+ 1 CD PC Software- Installation & Use+ User manual...

  • Page 4: Dimensions And Fixing

    LIEDTKE Antriebstechnik Böcklerstraße 1, D-31789 Hameln GmbH & Co. Tel.: +49 5151 9889-0; Fax: +49 5151 67312; e-mail: Liedtke@Liedtke-Antriebstechnik.de 2. Dimensions and Fixing Fixing clamp Mounting User manual DGT300+ page 4 Date: Sept. 2014...

  • Page 5: Setting Up - Overview

    Antriebstechnik Böcklerstraße 1, D-31789 Hameln GmbH & Co. Tel.: +49 5151 9889-0; Fax: +49 5151 67312; e-mail: Liedtke@Liedtke-Antriebstechnik.de 3. Setting up - Overview Two different ways are offered for the setting up of your DGT300+ Use the exclusive user friendly setting up software DGT soft+ on computer via USB connection.

  • Page 6: Diagnose A Fault

    LIEDTKE Antriebstechnik Böcklerstraße 1, D-31789 Hameln GmbH & Co. Tel.: +49 5151 9889-0; Fax: +49 5151 67312; e-mail: Liedtke@Liedtke-Antriebstechnik.de 4. Diagnose a fault Check All wiring, in particular ensure cables shields are properly connected. Ensure the parameter settings are in full accordance with the related application tables.
  • Page 7 Antriebstechnik Böcklerstraße 1, D-31789 Hameln GmbH & Co. Tel.: +49 5151 9889-0; Fax: +49 5151 67312; e-mail: Liedtke@Liedtke-Antriebstechnik.de 6.1 – Configuration process (A and B Inputs) A an B Inputs: Digital inputs A and B are dedicated to the management of the controller global status in accordance with the opposite table.

  • Page 8: Connections

    LIEDTKE Antriebstechnik Böcklerstraße 1, D-31789 Hameln GmbH & Co. Tel.: +49 5151 9889-0; Fax: +49 5151 67312; e-mail: Liedtke@Liedtke-Antriebstechnik.de 7. Connections : 0 V SetP : Set point input (0 - 10V, or Pot) +10V : Pot supply : 0V : Tacho input (0 ...

  • Page 9: Applications

    LIEDTKE Antriebstechnik Böcklerstraße 1, D-31789 Hameln GmbH & Co. Tel.: +49 5151 9889-0; Fax: +49 5151 67312; e-mail: Liedtke@Liedtke-Antriebstechnik.de 8. Applications Diameter measurement - open loop Connections: +24V AC/DC magnetic powder- ultrasonic- brake/ sensor clutchg File: Diameter_measure ment.prm Anzeige DISPLAY...

  • Page 10: Load Cell

    LIEDTKE Antriebstechnik Böcklerstraße 1, D-31789 Hameln GmbH & Co. Tel.: +49 5151 9889-0; Fax: +49 5151 67312; e-mail: Liedtke@Liedtke-Antriebstechnik.de Load cell - closed loop Process: Machine/ product stopped: B= 0V (open) Force on product: Hold value Machine/ product running: B= 24V...

  • Page 11: Dancer

    LIEDTKE Antriebstechnik Böcklerstraße 1, D-31789 Hameln GmbH & Co. Tel.: +49 5151 9889-0; Fax: +49 5151 67312; e-mail: Liedtke@Liedtke-Antriebstechnik.de Dancer - closed loop Process: Machine/ product stopped: B= 0V (open) Force on product: hold value Machine/ product running: B= 24V...

  • Page 12: Load Cells And Motor

    LIEDTKE Antriebstechnik Böcklerstraße 1, D-31789 Hameln GmbH & Co. Tel.: +49 5151 9889-0; Fax: +49 5151 67312; e-mail: Liedtke@Liedtke-Antriebstechnik.de Load Cells and motor - closed loop Process: Machine/ product stopped B= 0V (open) Force on product: hold value Machine/ product running:...

  • Page 13: Load Cells, Clutch/ Brake And Motor

    LIEDTKE Antriebstechnik Böcklerstraße 1, D-31789 Hameln GmbH & Co. Tel.: +49 5151 9889-0; Fax: +49 5151 67312; e-mail: Liedtke@Liedtke-Antriebstechnik.de Load cells, Clutch/ Brake and Motor - closed loop Process: Machine/ product stopped: B= 0V (open) Force on product: hold value...

  • Page 14: Keypad Basics

    LIEDTKE Antriebstechnik Böcklerstraße 1, D-31789 Hameln GmbH & Co. Tel.: +49 5151 9889-0; Fax: +49 5151 67312; e-mail: Liedtke@Liedtke-Antriebstechnik.de 9. Keypad Basics Click on both keys to Click to valid each valid the input mode digit. Click on one key only...
  • Page 15 LIEDTKE Antriebstechnik Böcklerstraße 1, D-31789 Hameln GmbH & Co. Tel.: +49 5151 9889-0; Fax: +49 5151 67312; e-mail: Liedtke@Liedtke-Antriebstechnik.de Full Programming menu with front Panel Keypad level 2 level 3 level 4 level 5 level 6 level1 memory call choise1...
