German pool HTB-916 User Manual

Multi-purpose bathroom heater
Hide thumbs
Table of Contents

Advertisement

Quick Links

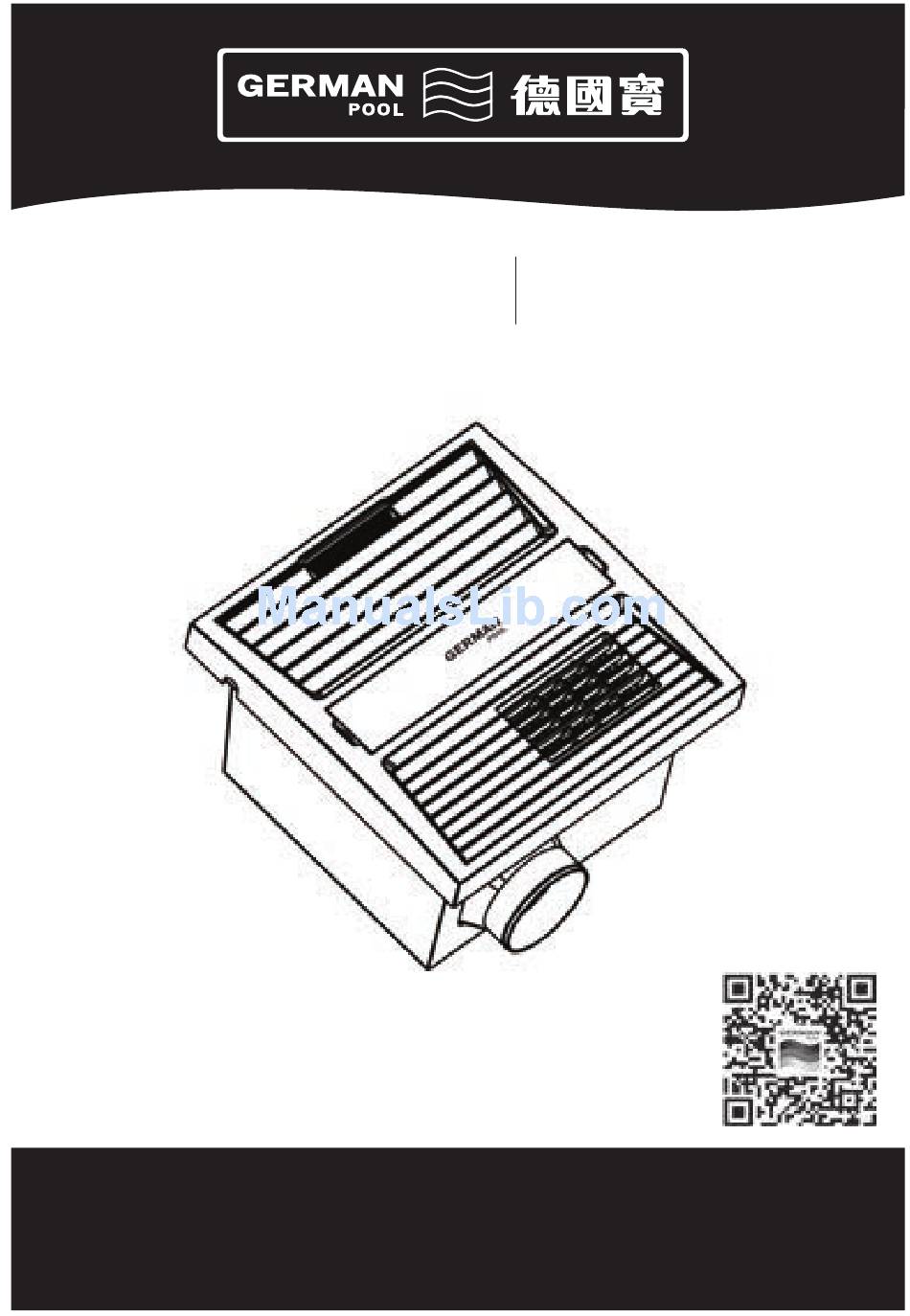

HTB-916
多 功 能 浴 室 乾 衣 暖 風 機
Multi-Purpose Bathroom Heater
即 時網 上 登 記 保 用
Online Warranty Registration
在使用之前請詳細閱讀「使用說明書」及「保用條款」，並妥為保存。
Please read these instructions and warranty information carefully
before use and keep them handy for future reference.
U S E R M A N U A L
使 用 說 明 書

Advertisement

Chapters

Table of Contents
loading

Summary of Contents for German pool HTB-916

  • Page 1 HTB-916 多 功 能 浴 室 乾 衣 暖 風 機 Multi-Purpose Bathroom Heater 即 時網 上 登 記 保 用 Online Warranty Registration 在使用之前請詳細閱讀「使用說明書」及「保用條款」，並妥為保存。 Please read these instructions and warranty information carefully before use and keep them handy for future reference.

  • Page 2: Table Of Contents

    目錄 注意事項 產品結構 安裝說明 操作說明 清潔與保養 技術規格 保用條款...

  • Page 3: 注意事項

    注意事項 重要說明 為安全起見，使用產品前請先細閱本說明書，並保存說明書，以便作參考之用。 本產品只供家居使用。請必須依照說明書內的指示操作。 安裝和操作之前請認真閱讀本說明，未能遵守本說明可能導致人身傷害或財產損失。 為降低火災，觸電或受傷等風險，遵守以下指示: 1. 在製造商的指示下使用該產品，如果你有任何問題，請聯繫製造商或被授權經銷商。 2. 安裝工作和電氣接線必須由符合當地法律法規的，擁有的相關資格的人員進行操作。 3. 切割或者鑽入牆壁或天花板的時候，請注意不要損壞電線和其他隱藏的工具。 4. 在維修或清潔產品之前，請務必關閉產品的所有功能，並切斷電源，以防止開關意外接通電 源。 5. 使用本產品時，請確認產品所標明的使用電壓，是否與接地插座電壓一致，並切勿與其他電 器共用電源插頭。 6. 切勿於本產品操作時將手指或外物伸入進出風柵，以免燙傷或造成危險。 7. 切勿對進出風柵澆水，以免引起短路或觸電。 8. 手濕時切勿接觸進出風柵或操作面板，以免觸電。 9. 清潔、維修或更換本產品前，必須先切斷電源。 10. 切勿使用任何稀釋劑或任何腐蝕性物質清潔本產品，以免損壞本產品。 11. 切勿頻繁開啟或關掉功能鍵，以免影響正常操作，長時間不使用本產品請切斷電源。 12. 本產品不適宜讓兒童、身體或心智殘障、缺乏經驗或知識的人士操作，除非該人士得到負責 保護其安全的人士之監督或指引。 13. 兒童必須被監督，切勿讓兒童使用、觸摸或把玩本產品。 14. 如電源線損壞或發生其他故障，切勿自行拆卸、修理或改裝，必須由本公司或符合資格的專 業技術人員更換或維修。 15. 切勿使用受損壞的電線或電源插頭，以防觸電、引起短路或火災。 16.

  • Page 4: 產品結構

    產品結構 機身 防水箱 機體 濾網 負離子 入風口 面罩卡塊 出風咀 PTC陶瓷發熱 面罩 電源板蓋 手擺出風格柵 裝箱明細及配件 風管 電源線-防水 遙控器 圓風格柵 附件 說明書 主機 防水箱 抱箍 (1.5m) 箱外計 (1.5m) (連座) 安裝說明 安裝本體前，可能要進行電源的連接工程。當提供的電源線不夠長時，請先將機體從防水箱中取 出，完成電源連接作業。 天花式安裝 1.天花板開孔 在浴室天花板上開口，基本安裝的 開口尺寸：293x293mm。（見圖1） (圖1) 產品規格及設計如有變更，恕不另行通知，最新版本請瀏覽www.germanpool.com。...
  • Page 5 安裝說明 2. 拆除防水箱（見圖2） （1）打開面罩上的面罩卡塊，卸下固定面罩的2顆自攻螺釘，然後卸下面罩。 （2）卸下固定整個機體的4顆自攻螺釘，將機體小心地從防水箱中拉出。 防水箱 機體 入風口 面罩卡塊 出風 (圖2) 面罩 3. 安裝防水箱(吊掛式) 將防水箱用四根螺絲杆（建議使用M8螺絲杆）穩固吊掛於天花板成水平狀態，與四邊牆壁的 距離應大於200mm。（見圖3） (圖3)
  • Page 6 安裝說明 4.安裝出風咀 固定好防水箱之後，將出風咀用兩顆螺絲固定在防水箱開孔處。 5.連接風管 將出風咀與風管的一端用抱箍或者捆紮帶固定，風管另一端伸展至戶外。如有需要，另一端可 用抱箍或者捆紮帶連接在圓風格柵上。 6.安裝機體 將機體對準出風咀插入防水箱之中，然後用自攻螺釘再將機體固定在防水箱上。 7.安裝面罩 用螺釘將面罩固定在機體上，最後卡入面罩卡塊。 8.固定遙控器 將遙控器座放在適當高度，根據遙控器座上的孔與牆進行配打，在牆上鑽出Φ8的孔，將Φ8塑 膠膨脹管敲入牆體上的孔洞中，再將遙控器座固定於牆上。接通電源後，按下遙控器上的各個 功能鍵，確認產品各項功能正常。 注意 遙控器不宜安裝於過於接近浴缸或淋浴設備的位置。 掛牆安裝方式 根據不同的安裝空間，合理佈置主機、防水箱以及遙控的安裝位置。 1.拆除防水箱（見圖2） (1)打開面罩上的面罩卡塊，卸下固定面罩的2顆自攻螺釘，然後卸下面罩。 (2)卸下固定整個機體的4顆自攻螺釘，將機體小心地從防水箱中拉出。 2.防水箱鑽孔 在防水箱底部用電鑽打出4個的φ5安裝孔，四個角上各一個。（見圖4） 3.固定防水箱 將防水箱放置於牆上適當高度，出風咀向下，根據防水箱上已經鑽出的孔與牆體進行配打，在 牆體上鑽出φ8的孔，將φ4塑膠膨脹敲入牆體上的孔洞之中，再將防水箱固定於牆體之上。 (圖4) (圖5)
  • Page 7 安裝說明 4.安裝出風咀 固定好防水箱之後，將出風咀用兩顆螺絲固定在防水箱開孔處。（見圖5） 5.安裝機體 將機體對準出風咀插入防水箱之中，然後自攻螺釘再將機體固定在防水箱上。 6.安裝面罩 用螺釘將面罩固定在機體上，最後卡入面罩卡塊。 7.固定風管 將風管插入防水箱的出風咀處，用抱箍或捆紮帶固定，風管末端延展至戶外。如有需要，另一 端可用抱箍或者捆紮帶連接在圓風格柵上。 8.固定遙控器 將遙控器座放在適當高度，根據遙控器座上的孔與牆進行配打，在牆上鑽出Φ8的孔，將Φ8塑 膠膨脹管敲入牆體上的孔洞中，再將遙控器座固定於牆上。接通電源後，按下遙控器上的各個 功能鍵，確認產品各項功能正常。 注意 遙控器不宜安裝於過於接近浴缸或淋浴設備的位置。 窗式安裝方式 開孔尺寸 圖中單位為毫米(mm)
  • Page 8 安裝說明 根據不同的安裝空間，合理佈置主機、遙控的安裝位置。 1.玻璃開孔尺寸：約293mmx 293mm，可按實際情況進行適當調整。 2.將防水箱連同機體一同推入鋁框開孔處，用螺絲將防水箱固定在鋁框上，然後用玻璃膠填充周邊 進行防水處理。（見圖6） 注意:出風口孔洞方向朝下(不用安裝出風咀)。 (圖6) 3.固定遙控器 將遙控器座放在適當高度，根據遙控器座上的孔與牆進行配打，在牆上鑽出Φ8的孔，將Φ8 塑膠膨脹管敲入牆體上的孔洞中，再將遙控器座固定於牆上。接通電源後，按下遙控器上的 各個功能鍵，確認產品各項功能正常。 注意 遙控器不宜安裝於過於接近浴缸或淋浴設備的位置。...
  • Page 9 安裝說明 接線圖 如需要重新接線，請嚴格遵守接線圖進行連接。 黃綠 藍 棕 「電源雙極開關」 規格應不低於 橙 250V～15A 白 黑 電 遙 源 黑 控 板 器 黃 θ: 熱保護器 K：斷路器 P: PTC發熱器 F1: 吹風 F2：換氣 S: 負離子 警 告 - 本產品安裝應盡量遠離窗簾和其他可燃材料，以避免火災等危險； - 本產品安裝應避免在浴缸或淋浴區可觸及到開關； - 通風管應避免與燃氣熱水器排氣管接入同一煙道，以防危險氣體的滲入； - 接線應由專業電工完成； - 安裝時電源線必須保持在斷電狀態；...

  • Page 10: 操作說明

    操作說明 遙控器操作說明： 1.時鐘設定：遙控器裝上電池後，遙控器LCD會顯示 AM12：00，“：”1秒閃爍1次，先按一下“時 鐘”鍵，按“+”、“-”可設定“小時”，再按一下“時鐘”鍵可設定“分鐘”，最後按一下“時 鐘”鍵結束設定。 2.自動模式：按一次“自動”鍵，自動模式開啟，LCD顯示如下圖，預設時間為2小時。期間會以30 分鐘為一循環，進入暖房模式25分鐘、換氣模式5分鐘，循環4次後自動關閉（可按“自動”或 “停止”鍵關閉自動模式）。 3.暖風模式：按一次“暖風”鍵，LCD顯示如下圖（a），弱暖風模式開啟，再按一次“暖風” 鍵，LCD顯示如下圖（b），強暖風模式開啟，再按一次“暖風”鍵，暖風模式關閉（亦可按“停 止”鍵關閉）。暖風模式預設時間為1小時，1小時後暖風模式關閉，吹風延時20秒關閉，期間可 按“+”、“-”變更定時時間，“+”與“-”的間隔為15分鐘，“+”最長為3小時，“-”最短為 30分鐘。 （a） （b） P.10...
  • Page 11 操作說明 4.換氣模式：按一次“換氣”鍵，換氣模式開啟，LCD顯示如下圖，再按一次“換氣”鍵，換氣模 式關閉（亦可按“停止”鍵關閉）。換氣模式預設時間為1小時，1小時後換氣模式關閉，期間可 按“+”、“-”變更定時時間，“+”與“-”的間隔為15分鐘，“+”最長為3小時，“-”最短為 30分鐘。 5.乾衣模式：按一次“乾衣”鍵，LCD顯示如下圖（c），弱乾衣模式開啟，再按一次“乾 衣”鍵，LCD顯示如下圖（d），強乾衣模式開啟，再按一次“乾衣”鍵，乾衣模式關閉（亦可 按“停止”鍵關閉）。乾衣模式預設時間為3小時，3小時後乾衣模式關閉，吹風延時20秒關閉。期 間可按“+”、“-”變更定時時間，“+”與“-”的間隔為15分鐘，“+”最長為6小時，“-” 最 短為30分鐘。 （c） （d） P.11...
  • Page 12 操作說明 6.負離子模式：按一次“負離子”鍵，負離子吹風模式開啟，LCD顯示如下圖，再按一次“負離 子”鍵，負離子模式關閉（亦可按“停止”鍵關閉）。預設時間為1小時，1小時後負離子模式關 閉，期間可按“+”、“-”變更定時時間，“+”與“-”的間隔為15分鐘，“+”最長至3小 時，“-”最短為30分鐘。 7.吹風模式：按一次“吹風”鍵，吹風模式開啟，LCD顯示如下圖，再按一次“吹風”鍵，吹風模 式關閉（亦可按“停止”鍵關閉）。預設時間為1小時，1小時後吹風關閉，期間可按 “+”、 “-”變更定時時間，“+”與“-”的間隔為15分鐘，“+”最長至3小時，“-”最短為30分鐘。 警 告 - 使用過程中絕對不可直接接觸出風口，以免高溫燙傷； - 如在使用中發現異常情況，應立即斷開電源，通知當地的代理商或特約維修單位的人員前來 處理； - 使用時請不要頻繁開啟和關斷開關，長時間(6小時)不用應斷開總電源； - 老人、小孩和行動不便人員應在家人照看和指導下使用本產品。 P.12...

  • Page 13: 清潔與保養

    清潔與保養 1.清潔前必須斷開電源。 2.清潔時應用浸潤中性清潔劑的軟布輕輕擦拭面罩表面。 3.所有電氣元件不能與水接觸。 注意：不可用汽油或有腐蝕性的化學試劑清洗機器的零部件，不能用高於60℃的熱水浸洗塑膠。 技術規格 HTB-916 型號 220 V 電壓(V) 50 Hz 頻率(HZ) 1,630 W 功率(W) (H) 230mm (W) 267mm (D) 267mm 主機尺寸 (H) 169mm (W) 293mm (D) 293mm 開孔尺寸 4.2 kg 淨重 6 kg 連防水箱淨重 - 本產品規格及設計如有變更，恕不另行通知。 - 中英文版本如有出入，一概以中文版為準。...
  • Page 14 Contents Caution Product Structure Installation Instructions Operating Instructions Care & Maintenance Technical Specifications Warranty Terms & Conditions P.14...

  • Page 15: Caution

    Caution Important For safety purposes, read the instructions carefully before using the appliance. Retain this user manual for future reference. The appliance is designed for domestic use only, and may only be installed and operated in accordance with this user manual. Please read these instructions carefully before installing or operating this product.

  • Page 16: Product Structure

    Product Structure Main Unit Waterproof Shell Housing Filter Air Ioniser Ventilation Outlet Fixture Block Outlet PTC Ceramic Heating Fascia Manual Louvers Product Content & Accessories Waterproof Duct Interconnecting Power Accessories User Remote Control Main Unit Grill Shell (1.5m) Cord(4.5m) cord(1.5m) Pouch Manual (with holder)
  • Page 17 Installation Instructions Waterproof Shell Housing Air Ioniser Ventilation Outlet Outlet PTC Ceramic Heating (Fig.2) Fascia Manual Louvers 3. Install waterproof shell (ceiling suspension) Use 4 long bolts (Long M8 bolts is recommended) to fix the waterproof shell on the ceiling, keep it firmly hangs on the ceiling steadily and levelly, the distance between the heater and surrounding walls should be at least more than 200mm.
  • Page 18 Installation Instructions 4. Install outlet Install the outlet with 2 screws on the waterproof shell. 5. Connect duct Insert the ventilation duct into the outlet duct; fix them with a hoop or cable tie. If necessary, the other end could be connected to the air grille and also fix with the hoop or a cable tie. 6.
  • Page 19 Installation Instructions (Fig.4) (Fig.5) 4. Mount the outlet Fix the outlet with 2 screws into the holes of the waterproof shell. (Fig. 5) 5. Mount the housing Put the unit into the waterproof shell, make sure the slot is in the correct position and can be installed onto the outlet.
  • Page 20 Installation Instructions Window Mounting Cut-off dimensions Dimensions in mm P.20...
  • Page 21 Installation Instructions Install the main body and the switch in accordance to different installation situation. 1. The opening of the window should be around 293mm x 293mm. Adjust this reserved size according to the actual situation as necessary. 2. Push the waterproof shell together with the machine into the reserved hole. Fix the waterproof shell with screws on the aluminum frame.
  • Page 22 Installation Instructions Wiring If the rewiring is needed, please make sure you connect the wires exactly the same as the wiring diagram below. Yellow Green Blue Brown Double-pole Switch specification should not be lower Orange than 250V~15A White Black Black Yellow K: Breaker P: PTC...

  • Page 23: Operating Instructions

    Operating Instructions User manual for remote control: 1.Clock setting: LCD screen displays “AM12:00” after putting in the batteries (AAA x 2). “:” blinks once per second. Press “CLOCK” to set the time by pressing “+” or ”-“. Press “CLOCK” to complete setup.
  • Page 24 Operating Instructions 4.Ventilation Mode Ventilation Mode starts by pressing “VENT”. Press another time, “VENT” is turned off. The preset time is 1 hour, the appliance will automatically go off in 1 hour. You can change timer setting by pressing ”+” or “ –“ . Every single press changes setting by 15 minutes. The longest time setting is 3 hours, while the shortest is 30 minutes.
  • Page 25 Operating Instructions 6.Anion Mode Anion Mode starts by pressing “ANION”. Press one more time, “ANION” is turned off. The preset time is 1 hour, the appliance will automatically go off in 1 hour. You can change timer setting by pressing ”+”...

  • Page 26: Care & Maintenance

    3. All electrical components should be away from water. Note: Do not use any petroleum based or corrosive cleaners to clean any machine parts. Do not clean using hot liquids over 60 ℃ Technical Specifications Model HTB-916 Voltage (V) 220 V Frequency (Hz) 50 Hz Power (W)

  • Page 27: 保用條款

    - the serial number is modified, damaged or removed from the product. - 機身編號被擅自塗改、破壞或刪除。 4. German Pool will, at its discretion, repair or replace any defective part. 4. 總代理有權選擇維修或更換配件或其損壞部份。 5. This warranty will be void if there is any transfer of 5.
  • Page 28 傳真 傳真 傳真 HONG KONG TOP BRAND TEN YEAR ACHIEVEMENT AWARD © 版權所有。未獲德國寶授權，不得翻印、複製或使用本說明書作任何商業用途，違者必究。 © All rights reserved. Copying, reproducing or using the contents of this manual is not allowed without prior authorization from German Pool, violators will be prosecuted. HTB-916_M_16(3)
