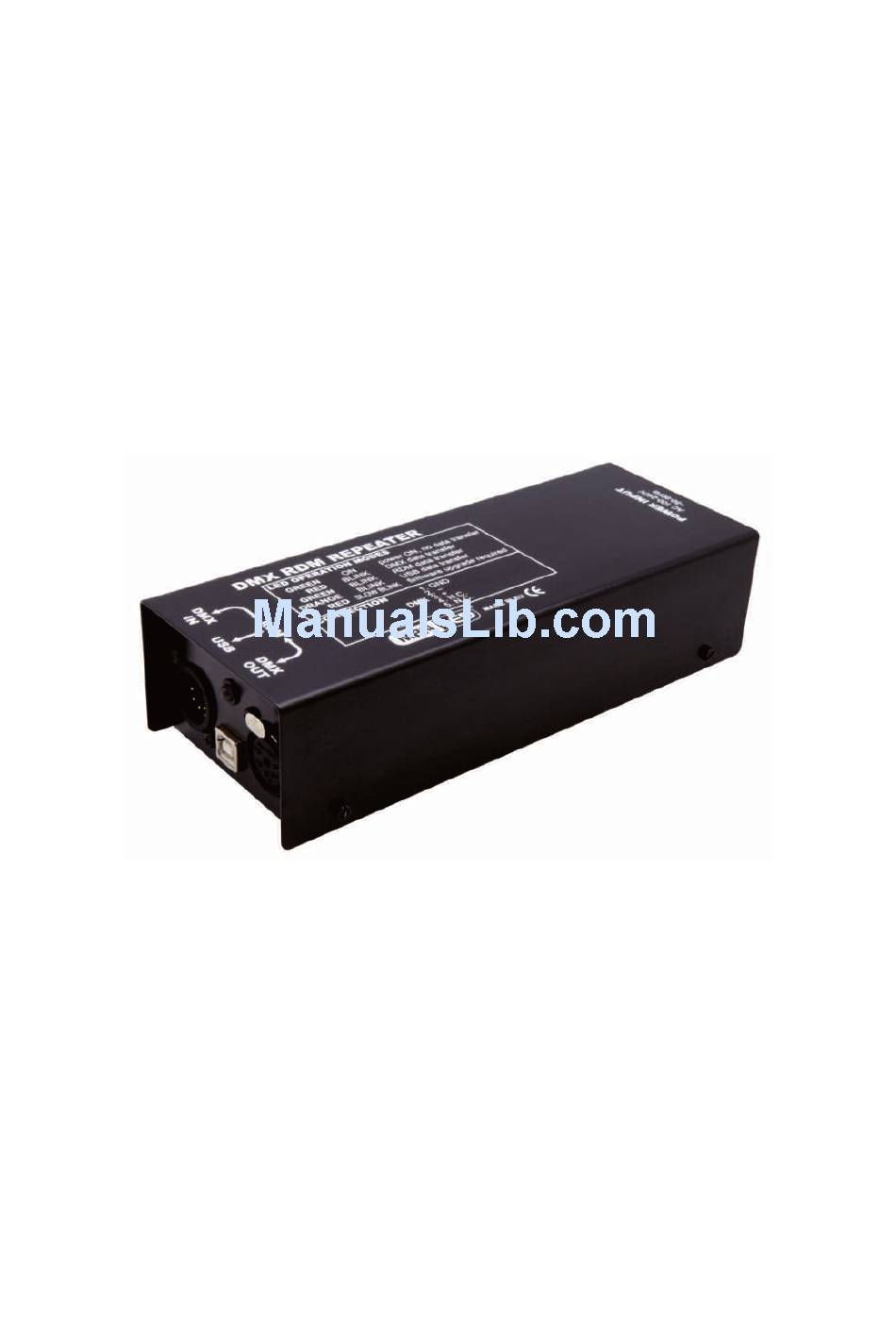

MBNLED DMX RDM REPEATER
Bedienungsanleitung
User's Manual

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DMX RDM and is the answer not in the manual?

Questions and answers

Summary of Contents for MBNLED DMX RDM

  • Page 1 MBNLED DMX RDM REPEATER Bedienungsanleitung User’s Manual...

  • Page 2: Table Of Contents

    MBNLED DMX RDM REPEATER INHALT EINFÜHRUNG ......................3 INSTALLATION ......................3 Anschlüsse ......................4 Software Update ....................4 FUNKTIONEN ......................4 REPEAT DMX SIGNAL ....................4 REPEAT DMX SIGNAL AND SERVE RDM ..............5 Funktionen über USB .................... 5 TECHNISCHE DATEN ....................6 www.mbnled.com...

  • Page 3: Einführung

    MBNLED DMX RDM REPEATER EINFÜHRUNG Der DMX RDM Repeater ist ein RDM kompatibler DMX Signal Repeater und Power Booster. Das DMX-512 Lichtsteuerungsprotokoll hat sich zum weltweiten Standard für die Kommunikation zwischen Beleuchtungs- und Lichtsteuersystemen der meisten Hersteller entwickelt. RDM oder Remote Device Management ist eine aktuelle Erweiterung des DMX Protokolls, das eine bidirektionale Kommunikation zwischen Controllern und Lichteinheiten ermöglicht.

  • Page 4: Anschlüsse

    MBNLED DMX RDM REPEATER Anschlüsse  Stromversorgung: 100-240V AC 50-60Hz  DMX in: 5pin XLR  DMX out: 5pin XLR  USB: PC Anschluss, USB A-B Kabel Software upgrade Die Firmware des Gerätes kann aktualisiert werden. Der Update kann über den USB Anschluss oder über den DMX Eingang durchgeführt werden.

  • Page 5: Repeat Dmx Signal And Serve Rdm

    Signalqualität zu verbessern. REPEATE DMX SIGNAL AND SERVE RDM Der DMX RDM Repeater kann jetzt in einem RDM kompatiblen System eingesetzt werden. Wenn ein empfangenes Signal kein normales DMX Paket ist (mit dem Startcode 0), sondern ein RDM Paket, kann der Repeater es ebenfalls verarbeiten und zum Ausgang weiterleiten.

  • Page 6: Technische Daten

    MBNLED DMX RDM REPEATER TECHNISCHE DATEN Abmessungen  W x H x D: 77mm x 50 mm x 200 mm Gewicht  0,7 kg Zubehör  Netzkabel  Bedienungsanleitung MBN GmbH Balthasar-Schaller-Str. 3, D-86316 Friedberg Tel. +49 821 60099-0, Fax +49 821 60099-99 www.mbnled.com...
  • Page 7 MBNLED DMX RDM REPEATER INHALT INTRODUCTION …....................8 INSTALLATION ......................8 Connections ......................9 Software Update ....................9 FUNCTIONS ......................9 REPEAT DMX SIGNAL ....................9 REPEAT DMX SIGNAL AND SERVE RDM .............. 10 Functions via USB ……..................10 SPECIFICATIONS ……..................... 11 www.mbnled.com...

  • Page 8: Introduction

    INSTALLATION Simply connect the power cable to the power socket of the DMX RDM Repeater. The LED’s on the front side will be lit for some seconds and then changes to function mode. It means the Repeater is ready to use. If the LED’s blinks with RED color, it means that the device is not ready to work and before using it normal mode firmware update necessary.

  • Page 9: Connections

    MBNLED DMX RDM REPEATER Connections  Power: 100-240V AC 50-60Hz  DMX in: 5pin XLR  DMX out: 5pin XLR  USB: PC connection, cable A-B Software upgrade The firmware of the device can be updated. The update possible via USB port but also via DMX input.

  • Page 10: Repeat Dmx Signal And Serve Rdm

    MBNLED DMX RDM REPEATER The DMX standard allows to connect 32 devices in one chain. If you have more than 32 devices, then using a Repeater you can connect 32 more devices. The Repeater can be connected between any DMX device and it is also possible to use more repeaters in the same DMX universe.

  • Page 11: Specifications

    MBNLED DMX RDM REPEATER SPECIFICATIONS Size  W x H x D: 77mm x 50 mm x 200 mm Weight  0,7 kg Accessories  Power cable  User’s manual MBN GmbH Balthasar-Schaller-Str. 3, D-86316 Friedberg Tel. +49 821 60099-0, Fax +49 821 60099-99 www.mbnled.com...
