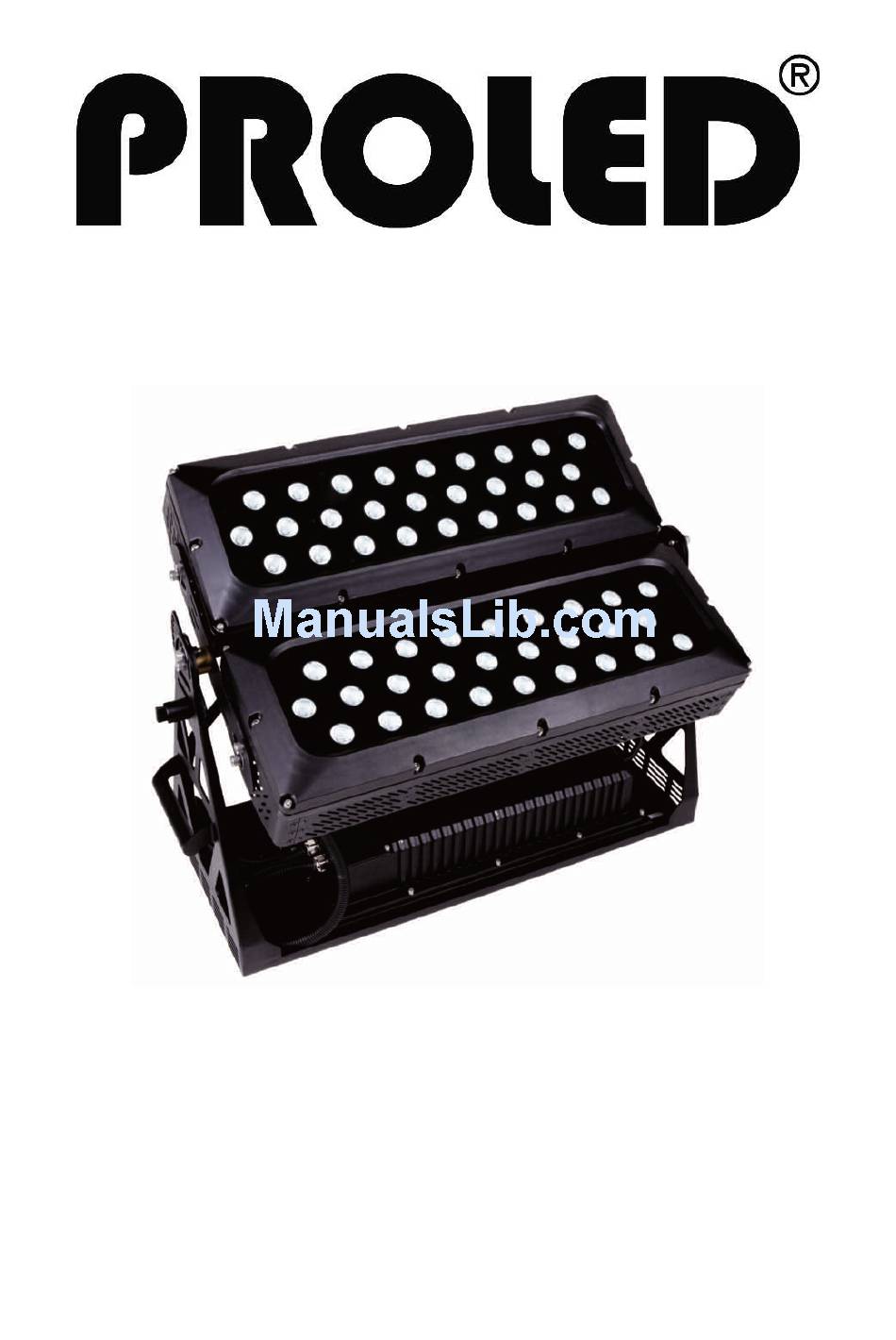

- Page 1 WALLWASHER XL RGBW DMX Bedienungsanleitung User’s Manual Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch Please read the instructions carefully before use...
-
Page 2: Table Of Contents
PROLED WALLWASHER XL RGBW DMX INHALTSVERZEICHNIS 1. Eigenschaften ....................... 2 2. Wichtige Sicherheitshinweise ..................2 3. Installation ........................3 4. Technische Daten ......................4 5. Betrieb ………………………………………………………………………………………… 5 5.1. DMX Controller ....................5.2. DMX-512 Konfiguration ..................5.3. DMX-512 Anschlüsse .................. -
Page 3: Eigenschaften
WALLWASHER XL RGBW DMX 1. Eigenschaften Der PROLED Wallwasher XL RGBW ist ideal für die Beleuchtung von großen Flächen, wie z.B. Gebäuden oder Wänden im Außenbereich. Durch die CREE Hochleistungs-LED Emitter (10 W) bietet der Wallwasher XL RGBW eine besonders homogene Farbmischung und ein sauberes, natürliches Weißlicht. - Page 4 PROLED WALLWASHER XL RGBW DMX Dieses Gerät muss geerdet werden, um das Risiko eines elektrischen Schlages auszuschließen. Maximale Umgebungstemperatur Ta: 40°C. Betreiben Sie das Gerät nicht bei höheren Temperaturen. Schließen Sie die Einheit nicht an Dimmerpacks an. ...
-
Page 5: Installation
Blicken Sie nicht direkt in den LED Lichtstahl, während das Gerät in Betrieb ist. 3. Installation Der Wallwasher XL wird über die Bohrungen am Montagebügel befestigt. Vergewissern Sie sich immer, dass die Einheit sicher verschraubt ist, um Vibrationen oder ein Verrutschen während des Betriebes zu verhindern. Stellen Sie sicher, dass die Struktur, an die das Gerät montiert wird, mindestens das zehnfache Gewicht der Einheit tragen... -
Page 6: Betrieb
Zunächst müssen Sie die DMX Adressen von 1 bis 512 konfigurieren, damit die Einheiten ein DMX Signal empfangen und entsprechend reagieren können. Je nach dem Betriebsmodus benötigt der Wallwasher XL 4 bis 10 DMX Kanäle. Bitte beachten Sie die folgende Grafik zur Einstellung der DMX-512 Kanäle bei den ersten vier Einheiten: 4 Kanäle:... -
Page 7: Dmx-512 Konfiguration
PROLED WALLWASHER XL RGBW DMX 5.2. DMX 512 Konfiguration www.proled.com info@proled.com... - Page 8 PROLED WALLWASHER XL RGBW DMX www.proled.com info@proled.com...
-
Page 9: Dmx-512 Anschlüsse
PROLED WALLWASHER XL RGBW DMX 5.3. DMX-512 Anschlüsse Um Signalstörungen zu vermeiden, muss das Ende der seriellen DMX-512 Kette terminiert werden. Stecken Sie einen Terminatorstecker (XLR Stecker mit einem 120 / ¼ W Widerstand zwischen Pin 2 und 3) in die DMX Ausgangsbuchse an der letzten Einheit der Kette ein. -
Page 10: Fehlerbehebung
PROLED WALLWASHER XL RGBW DMX 1. Wenn Sie einen Controller mit fünfpoliger DMX Ausgangsbuchse verwenden, müssen Sie ein 5 auf 3 Pin XLR Adapterkabel verwenden. 2. Der Ausgang an der letzten Einheit in der DMX Kette muss terminiert werden. Löten Sie dazu einen 120 Ohm ¼... -
Page 11: Reinigung
PROLED WALLWASHER XL RGBW DMX 4. Versuchen Sie einen anderen DMX Controller. 5. Prüfen Sie, ob die DMX Kabel nahe oder parallel zu Hochspannungskabeln verlaufen. Starke elektromagnetische Felder, wie sie von Hochspannungsleitungen erzeugt werden, können Interferenzen oder Schäden an der DMX Interfaceschaltung hervorrufen. -
Page 12: Features
WALLWASHER XL RGBW DMX 1. Features The PROLED Wallwasher XL RGBW is ideal for the illumination of large surfaces e.g. buildings or walls in outdoor areas. Due to the CREE high power LED emitters (10 W) the Wallwasher XL RGBW offers homogenous color mixing and a clean natural white light. -
Page 13: Installation
Also always use a safety bond that can hold 12 times of the unit’s weight when installing the fixture. The Wallwasher XL must be mounted by a qualified technician and the installation location must be out of the reach of people. -
Page 14: Specifications
Weight: 42.5 kg 5. Operation The Wallwasher XL can be controlled in two ways: 1. By a DMX controller 2. By Setup Tool The Setup Tool is a specially designed handheld setup tool for all integral DMX fixtures and controllers. -
Page 15: Dmx Controller
WALLWASHER XL RGBW DMX 5.1. DMX Controller The PROLED Wallwasher XL can be controlled by any universal DMX-512 controller. First you have to set a DMX address from 1 to 512 according to the channels used, so that the units can receive a DMX signal and respond correctly. Depending on the operating mode, the Wallwasher XL requires 4 to 10 DMX channels. - Page 16 PROLED WALLWASHER XL RGBW DMX www.proled.com info@proled.com...
-
Page 17: Dmx-512 Connections
PROLED WALLWASHER XL RGBW DMX 5.3. DMX-512 Connections To avoid signal errors, the end of the serial DMX-512 link must be terminated. Insert a terminator plug (XLR connector with a 120 / ¼ W resistor between pin 2 and 3) in the DMX output socket of the last unit in the link. -
Page 18: Troubleshooting
PROLED WALLWASHER XL RGBW DMX 1. If you are using a controller with a 5 pin DMX output socket, you need a 5 pin to 3 pin XLR adapter cable. 2. At the last unit the DMX output must be terminated with a terminator plug. Solder a 120 Ohm ¼... -
Page 19: Cleaning
PROLED WALLWASHER XL RGBW DMX 7. Cleaning The cleaning of the fixture must be carried out regularly to optimize the light output. The cleaning frequency depends on the conditions in which the device is operated. Damp, dusty or particularly dirty environments can cause accumulation of dirt on the unit’s optics.
