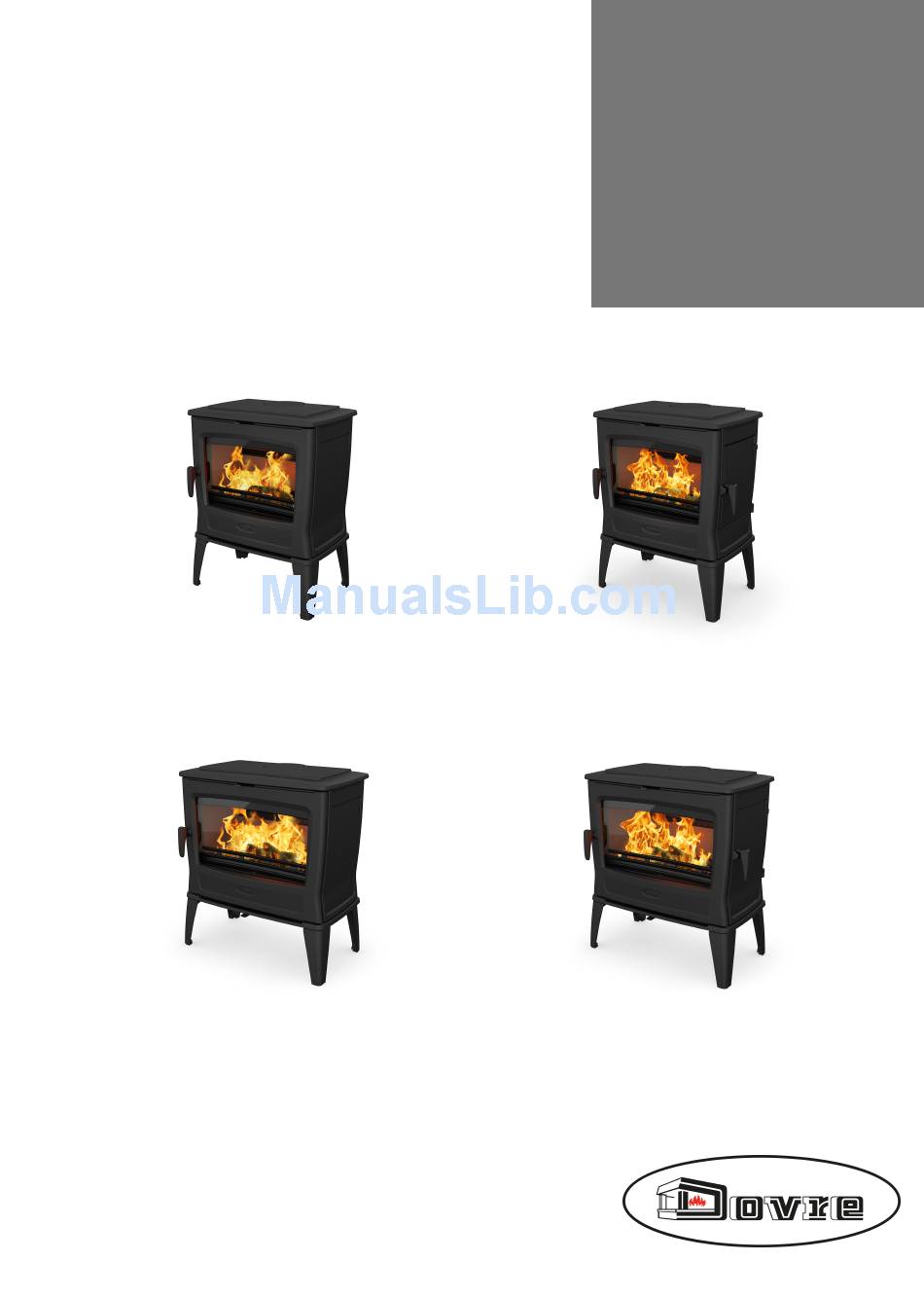

INSTALLATIEVOORSCHRIFTEN EN GEBRUIKSAANWIJZING
INSTALLATION INSTRUCTIONS AND OPERATING MANUAL
INSTALLATION ET MODE D'EMPLOI
EINBAUANLEITUNG UND GEBRAUCHSANWEISUNG
INSTRUCCIONES DE INSTALACIÓN Y USO
REQUISITI PER L'INSTALLAZIONE E ISTRUZIONI PER L'USO
MONTERINGS- OG BRUKSANVISNING
TAI 45 W
TAI 55 W
HOUTKACHEL
WOOD STOVE
POELE A BOIS
HOLZ-FEUERSTÄTTE
ESTUFA DE LEÑA
STUFA A LEGNA
PEISOVN
TAI 45 WD
TAI 55 WD
03.27164.100 - 09/2015
Advertisement
Chapters
Table of Contents
Summary of Contents for DOVIE TAI 45 W
- Page 1 INSTALLATIEVOORSCHRIFTEN EN GEBRUIKSAANWIJZING HOUTKACHEL INSTALLATION INSTRUCTIONS AND OPERATING MANUAL WOOD STOVE INSTALLATION ET MODE D’EMPLOI POELE A BOIS EINBAUANLEITUNG UND GEBRAUCHSANWEISUNG HOLZ-FEUERSTÄTTE INSTRUCCIONES DE INSTALACIÓN Y USO ESTUFA DE LEÑA REQUISITI PER L'INSTALLAZIONE E ISTRUZIONI PER L'USO STUFA A LEGNA MONTERINGS- OG BRUKSANVISNING PEISOVN TAI 45 W...
-
Page 2: Table Of Contents
Inhoudsopgave Inleiding Prestatieverklaring TAI 45 W/WD Prestatieverklaring TAI 55 W/WD Veiligheid Installatiecondities Algemeen Schoorsteen Ventilatie van de ruimte Vloer en wanden Productbeschrijving TAI W Productbeschrijving TAI WD Installatie Voorbereiding Schoorsteenaansluiting voorbereiden Plaatsen en aansluiten Gebruik Eerste gebruik Brandstof Aanmaken Stoken met hout... -
Page 3: Inleiding
Inleiding Geachte gebruiker, Met de aankoop van dit verwarmingstoestel van DOVRE heeft u gekozen voor een kwaliteitsproduct. Dit product maakt deel uit van een nieuwe generatie energiezuinige en milieuvriendelijke ver- warmingstoestellen. Deze toestellen maken optimaal gebruik van zowel convectiewarmte als stra- lingswarmte. -
Page 4: Prestatieverklaring Tai 45 W/Wd
Prestatieverklaring TAI 45 W/WD Volgens de bouwproductenverordening 305/2011 Nr. 046-CPR-2015 1. Unieke identificatiecode van het producttype: TAI 45 W/WD 2. Type-, partij- of serienummer, dan wel een ander identificatiemiddel voor het bouwproduct, zoals voorgeschreven in artikel 11, lid 4: Uniek serienummer. - Page 5 9. Aangegeven prestatie: De geharmoniseerde norm EN 13240:2001/A2 ;2004/AC :2007 Essentiële karakteristieken Prestaties Hout Brandveiligheid Vuurbestendigheid Minimale afstand in mm Afstand tot brandbaar materiaal Achterkant: 300 Zijkant: 450 Risico van uitvallende gloeiende deeltjes Conform Emissie van verbrandingsproducten CO: 0.08 % (13%O2) Oppervlaktetemperatuur Conform Elektrische veiligheid...
-
Page 6: Prestatieverklaring Tai 55 W/Wd
Prestatieverklaring TAI 55 W/WD Volgens de bouwproductenverordening 305/2011 Nr. 050-CPR-2015 1. Unieke identificatiecode van het producttype: TAI 45 W/WD 2. Type-, partij- of serienummer, dan wel een ander identificatiemiddel voor het bouwproduct, zoals voorgeschreven in artikel 11, lid 4: Uniek serienummer. - Page 7 9. Aangegeven prestatie: De geharmoniseerde norm EN 13240:2001/A2 ;2004/AC :2007 Essentiële karakteristieken Prestaties Hout Brandveiligheid Vuurbestendigheid Minimale afstand in mm Afstand tot brandbaar materiaal Achterkant: 300 Zijkant: 450 Risico van uitvallende gloeiende deeltjes Conform Emissie van verbrandingsproducten CO: 0.07 % (13%O2) Oppervlaktetemperatuur Conform Elektrische veiligheid...
-
Page 8: Veiligheid
Oefen geen kracht uit op de deur, voorkom dat Veiligheid kinderen aan de geopende deur trekken, ga nooit op de geopende deur staan of zitten en Let op! Alle veiligheidsvoorschriften moeten plaats geen zware voorwerpen op de deur. strikt worden nageleefd. Zorg voor voldoende ventilatie van de ruimte Lees aandachtig de instructies voor installatie, waar het toestel wordt geplaatst. -
Page 9: Ventilatie Van De Ruimte
De schoorsteen moet aan de volgende voorwaarden voldoen: De schoorsteen moet gemaakt zijn van vuurvast materiaal, bij voorkeur keramiek of roestvrij staal. De schoorsteen moet luchtdicht en goed gereinigd zijn en voldoende trek garanderen. Een trek/onderdruk van 15 - 20 Pa tijdens nor- male belasting is ideaal. -
Page 10: Productbeschrijving Tai W
Verwijder brandbaar materiaal zoals linoleum, Productbeschrijving TAI W tapijt, enzovoorts onder de onbrandbare vloer- plaat. Zorg voor voldoende afstand tussen het toestel en brandbare materialen zoals houten wanden en meubels. Ook de aansluitbuis straalt warmte uit. Zorg voor voldoende afstand of afscherming tussen de aansluitbuis en brandbare materialen. -
Page 11: Productbeschrijving Tai Wd
Let bij het verwijderen van demontabele onder- Productbeschrijving TAI WD delen op hun oorspronkelijke positie, om ze later weer op de juiste plaats te kunnen aan- brengen. 1. Open de deur; zie volgende figuur. 09-20021-111 1. Deur 2. Grendel 09-20021-112 3. -
Page 12: Schoorsteenaansluiting Voorbereiden
verbranding beter is. binnenplaat zijkant links vlamplaat onder vlamplaat boven binnenplaat zijkant rechts 10 binnenplaat achterkant links en rechts Schoorsteenaansluiting voorbereiden Bij het aansluiten van het toestel op de schoorsteen hebt u de keuze uit aansluiting aan de bovenkant of aan de achterzijde. -
Page 13: Plaatsen En Aansluiten
09-20020-371 09-20020-370 Aansluiten op de bovenzijde Plaatsen en aansluiten Het toestel wordt standaard geleverd met de aan- 1. Zet het toestel op de juiste plaats, vlak en water- sluitkraag gemonteerd voor een aansluiting aan de pas. bovenzijde, zie volgende afbeelding. 2. -
Page 14: Aanmaken
Gebruik geen andere brandstoffen, want die kunnen 1. Stapel twee lagen middelgrote houtblokken kruis- leiden tot ernstige schade aan het toestel. lings op elkaar. 2. Stapel bovenop de houtblokken twee à drie lagen De volgende brandstoffen mag u niet gebruiken omdat aanmaakhoutjes kruislings op elkaar. -
Page 15: Stoken Met Hout
Toegestane maximale hoeveelheid brandstof voor hout met een vochtpercentage van 15%: TAI 45 W/WD 9 kW heeft een maximale vulling van 2 kg hout per 45 minuten. TAI 55 W/WD 11 kW heeft een maximale vulling van 2,5 kg hout per 45 minuten. -
Page 16: Doven Van Het Vuur
De primaire luchtschuif regelt de lucht onder het roos- daarom gerust een dun laagje as op de stookbodem lig- ter (1). gen. De secundaire luchtschuif regelt de lucht voor het glas De luchttoevoer door de stookbodem mag echter niet (air-wash) (2). worden belemmerd en er mag zich geen as ophopen achter een gietijzeren binnenplaat. -
Page 17: Onderhoud
De refractaire binnenplaten kunnen haar- Onderhoud scheuren gaan vertonen, maar dat heeft geen nadelig effect op hun werking. Volg de onderhoudsinstructies in dit hoofdstuk om het toestel in goede staat te houden. Laat het toestel nooit branden zonder de vuur- vaste binnenplaten. -
Page 18: Wisselstukken Tai W
09-20021-113 troleur kijkt op een afstand van 1 meter gedurende 10 seconden naar het oppervlak. Wisselstukken TAI 45 W Eventuele beschadigingen die dan niet opvallen wor- den als OK beschouwd. Bij het toestel is een speciale Pos. Artikelnr. -
Page 19: Wisselstukken Tai Wd
Wisselstukken TAI 55 W Wisselstukken TAI 55 WD Pos. Artikelnr. Omschrijving Aantal Pos. Artikelnr. Omschrijving Aantal 01 03.66569.002 stookbodem links 01 03.66569.002 stookbodem links 02 03.66570.002 stookbodem rechts 02 03.66570.002 stookbodem rechts 03 03.77453.002 vuurkorf 03 03.77453.002 vuurkorf 04 02.05245.100 aslade 04 02.05245.100 aslade 05 03.05404.002 ontassingsluik 05 03.05404.002 ontassingsluik... -
Page 20: Bijlage 1: Technische Gegevens
Bijlage 1: Technische gegevens Model TAI 45 W/WD Nominaal vermogen 9 kW Schoorsteenaansluiting (diameter) 150 mm Gewicht 130 kg Aanbevolen brandstof Hout Kenmerk brandstof, max. lengte 45 cm Massadebiet van rookgassen 7,7 g/s Rookgastemperatuur gemeten in de meetsectie 246 °C Temperatuur gemeten aan de uitgang van het toestel 299 °C Minimum trek 12 Pa... - Page 21 Model TAI 55 W/WD Nominaal vermogen 11 kW Schoorsteenaansluiting (diameter) 150 mm Gewicht 150 kg Aanbevolen brandstof Hout Kenmerk brandstof, max. lengte 45 cm Massadebiet van rookgassen 7 g/s Rookgastemperatuur gemeten in de meetsectie 283 °C Temperatuur gemeten aan de uitgang van het toestel 351 °C Minimum trek 12 Pa...
-
Page 22: Bijlage 2: Afmetingen
Bijlage 2: Afmetingen TAI 45 W 09-20021-116 Wijzigingen op grond van technische verbeteringen voorbehouden... - Page 23 TAI 45 WD 09-20021-117 Wijzigingen op grond van technische verbeteringen voorbehouden...
- Page 24 TAI 55 W 09-20021-118 Wijzigingen op grond van technische verbeteringen voorbehouden...
- Page 25 TAI 55 WD 09-20021-119 Wijzigingen op grond van technische verbeteringen voorbehouden...
-
Page 26: Bijlage 3: Afstand Tot Brandbaar Materiaal
Bijlage 3: Afstand tot brandbaar materiaal TAI 45 W/WD 1260 *without/with protected chimney 09-20021-119 Onbeschermde / beschermde schoorsteen Brandbaar materiaal Onbrandbaar materiaal 100 mm Wijzigingen op grond van technische verbeteringen voorbehouden... - Page 27 TAI 55 W/WD 1260 *without/with protected chimney 09-20021-119 Wijzigingen op grond van technische verbeteringen voorbehouden...
- Page 28 Afmetingen onbrandbare vloerplaat 09-20020-374 Minimale afmetingen onbrandbare vloerplaat A (mm) B (mm) Din 18891 Duitsland Finland Noorwegen Wijzigingen op grond van technische verbeteringen voorbehouden...
-
Page 29: Bijlage 4: Diagnoseschema
Bijlage 4: Diagnoseschema Probleem Hout wil niet doorbranden Geeft onvoldoende warmte Rookterugslag tijdens het bijvullen Toestel brandt te hevig, niet goed regelbaar Aanslag op het glas mogelijke oorzaak mogelijke oplossing Een koude schoorsteen creëert vaak onvoldoende trek. Volg de Onvoldoende trek instructies voor het aanmaken in het hoofdstuk "Gebruik";... -
Page 30: Index
Index Email onderhoud Aanmaakhout Aanmaakvuur Geschikte brandstof Aansluiten Gewicht 20-21 achterkant 12-13 Gietijzeren binnenplaten afmetingen waarschuwing bovenzijde Glas Aansteken aanslag Afdichtingskoord van deur schoonmaken Afmetingen Afwerklaag, onderhoud Hout As verwijderen bewaren drogen geschikte soort Beluchting van het vuur Bijvullen van brandstof wil niet doorbranden rookterugslag Houtblokken stapelen... - Page 31 Stoken brandstof bijvullen 15-16 Onderhoud onvoldoende warmte 16, 29 afdichting toestel brandt te hevig email toestel niet goed regelbaar glas schoonmaken schoorsteen smeren Teer toestel schoonmaken Temperatuur 20-21 vuurvaste binnenplaten Trek 20-21 Ongeschikte brandstof Ontassen Openen Uitgaan van vuur deur Opslag van hout Vegen van schoorsteen Ventilatie...
- Page 32 schoorsteenbrand 8, 14, 16 ventilatie verzekeringsvoorwaarden voorschriften vuurvaste binnenplaten Wanden brandveiligheid Warmte, onvoldoende 16, 29 Weersomstandigheden, niet stoken Wijzigingen op grond van technische verbeteringen voorbehouden...
- Page 34 Table of contents Introduction Performance declaration TAI 45 W/WD Performance declaration TAI 55 W/WD Safety Installation requirements General Flue Room ventilation Floor and walls Product description TAI W Product description TAI WD Installation Preparation Preparing the connection to the flue...
-
Page 35: Introduction
Introduction Dear user, By purchasing this heating appliance from DOVRE you have selected a quality product. This product is part of a new generation of energy-efficient and envir- onmentally-friendly heating appliances. These stoves make optimum use of convection heat as well as thermal radiation (radiant heat). -
Page 36: Performance Declaration Tai 45 W/Wd
Performance declaration TAI 45 W/WD In accordance with construction products regulation 305/2011 No. 046-CPR-2015 1. Unique identification code of the product type: TAI 45 W/WD 2. Type, batch or serial number or other form of identification for the construction product, as pre- scribed in article 11, subsection 4: Unique serial number. - Page 37 9. Declared performance: The harmonised norm EN 13240:2001/A2 ;2004/AC :2007 Essential characteristics Performance Wood Fire safety Fire resistance Minimum distance in mm Distance from combustible material Rear: 300 Side: 450 Risk of glowing particles falling out Conform Emission of combustion products CO: 0.08 % (13%O2) Surface temperature Conform...
-
Page 38: Performance Declaration Tai 55 W/Wd
In accordance with construction products regulation 305/2011 No. 050-CPR-2015 1. Unique identification code of the product type: TAI 45 W/WD 2. Type, batch or serial number or other form of identification for the construction product, as pre- scribed in article 11, subsection 4: Unique serial number. - Page 39 9. Declared performance: The harmonised norm EN 13240:2001/A2 ;2004/AC :2007 Essential characteristics Performance Wood Fire safety Fire resistance Minimum distance in mm Distance from combustible material Rear: 300 Side: 450 Risk of glowing particles falling out Conform Emission of combustion products CO: 0.07 % (13%O2) Surface temperature Conform...
-
Page 40: Safety
Ensure that there is adequate ventilation in the Safety room in which the appliance is installed. If vent- ilation is insufficient, combustion will be incom- Please note: All safety regulations must be plete whereby toxic gases can spread through complied with strictly. the room. -
Page 41: Room Ventilation
The flue or chimney must be airtight and well- Room ventilation cleaned and guarantee sufficient draught. For good combustion, the appliance needs air (oxy- A draught/vacuum of 15 - 20 Pa during normal gen). This air is supplied via adjustable air inlets from operation is ideal. -
Page 42: Product Description Tai W
Carpets and rugs must be at least 80 cm away Product description TAI W from the fire. Use a fireproof floor plate to protect a flam- mable floor from any ash which may fall in front of the stove. The floor plate must comply with national standards. -
Page 43: Product Description Tai Wd
Note the location of the removable parts, so Product description TAI WD that you can re-position the parts in the correct place later on. 1. Open the door; see the following figure: 09-20021-111 1. Door 09-20021-112 2. Latch 3. Fire basket 2. -
Page 44: Preparing The Connection To The Flue
combustion. side inner plate left baffle plate below baffle plate above side inner plate right 10 back inner plate left and right Preparing the connection to the flue When connecting the appliance to the flue you have the choice of connecting via either the top or the rear. See the paragraphs "Connecting to the rear"... -
Page 45: Installing And Connecting
09-20020-371 09-20020-370 Connecting to the top Installing and connecting As standard, the appliance is delivered with the con- 1. Position the appliance in the correct place, and nection collar fitted for a connection at the top, see fol- make sure it is level. lowing figure. -
Page 46: Lighting
Do not use other fuels, as they can cause serious 1. Stack two layers of medium sized logs crosswise. damage to the appliance. 2. Stack two to three layers of kindling crosswise on top of the logs. The following fuels may not be used as they pollute the environment, and because they heavily pollute the 3. -
Page 47: Burning Wood
Allowable maximum amount of fuel when using wood with a moisture content of 15%: TAI 45 W/WD 9 kW can be filled with a maximum of 2 kg wood every 45 minutes. TAI 55 W/WD 11 kW can be filled with a maximum of 2.5 kg wood every 45 minutes. -
Page 48: Extinguishing The Fire
The primary air slide controls the air flow under the for the stove base plate and improves combustion. It grille (1). is a good idea to leave a thin layer of ash on the stove base plate. The secondary air slide controls the air flow in front of the glass (air-wash) (2). -
Page 49: Maintenance
Never use the stove without the fire-resistant Maintenance inner plates. Follow the maintenance instructions in this chapter to Cleaning the glass keep the appliance in good condition. Dirt clings less easily to well-cleaned glass. Proceed Flue as follows: 1. Remove dust and loose soot with a dry cloth. In many countries, you are required by law to have your chimney checked and maintained. -
Page 50: Tai W Spare Parts
OK. A special heat-resistant paint is supplied with the 09-20021-113 appliance to touch up any minor damage caused dur- ing transport. TAI 45 W spare parts Apply the heat-resistant paint in thin layers and leave to dry well before using the appliance. Pos. Part number Description Quantity 01 03.66557.002 left-hand bottom of... -
Page 51: Tai Wd Spare Parts
TAI WD spare parts 09-20021-114 TAI 45 WD spare parts Pos. Part number Description Quantity 01 03.66557.002 left-hand bottom of the fire compartment 02 03.66558.002 right-hand bottom of the fire compartment 03 03.77455.002 fire basket 04 02.05244.000 ash pan 05 03.05404.002 ash removal port 06 03.77560.000 side inner plate left 07 03.77557.000 baffle plate below 08 03.76192.000 baffle plate above... -
Page 52: Appendix 1: Technical Data
Appendix 1: Technical data Model TAI 45 W/WD Nominal output 9 kW Flue connection (diameter) 150 mm Weight 130 kg Recommended fuel Wood Fuel property, max. length 45 cm Mass flow of flue gasses 7.7 g/s Flue gas temperature measured in the measurement section 246 °C Temperature measured at appliance exit 299 °C... - Page 53 Model TAI 55 W/WD Nominal output 11 kW Flue connection (diameter) 150 mm Weight 150 kg Recommended fuel Wood Fuel property, max. length 45 cm Mass flow of flue gasses 7 g/s Flue gas temperature measured in the measurement section 283 °C Temperature measured at appliance exit 351 °C Minimum draught...
-
Page 54: Appendix 2: Dimensions
Appendix 2: Dimensions TAI 45 W 09-20021-116 Subject to change because of technical improvements... - Page 55 TAI 45 WD 09-20021-117 Subject to change because of technical improvements...
- Page 56 TAI 55 W 09-20021-118 Subject to change because of technical improvements...
- Page 57 TAI 55 WD 09-20021-119 Subject to change because of technical improvements...
-
Page 58: Appendix 3: Distance From Combustible Material
Appendix 3: Distance from combustible material TAI 45 W/WD 1260 *without/with protected chimney 09-20021-119 Unprotected/protected flue Combustible material Incombustible material, thickness 100 mm Subject to change because of technical improvements... - Page 59 TAI 55 W/WD 1260 *without/with protected chimney 09-20021-119 Subject to change because of technical improvements...
- Page 60 Dimensions of fireproof protective plate 09-20020-374 Minimum dimensions of fireproof floor plate A (mm) B (mm) Din 18891 Germany Finland Norway Subject to change because of technical improvements...
-
Page 61: Appendix 4: Diagnosis Diagram
Appendix 4: Diagnosis diagram Problem Wood will not stay lit Gives off insufficient heat Smoke emissions into the room when adding wood Fire in appliance is too intense, is hard to adjust Deposit on the glass possible cause possible solution A cold flue usually fails to create sufficient draught. - Page 62 Index Door opening sealing rope Draught 20-21 Adding wood Drying wood smoking appliance Adverse weather conditions, do not burn wood 16 Aerating the fire Efficiency 5, 7, 20-21 Air combustion control Email maintenance Air control External air supply Air inlets connecting to Air leak Extinguishing the fire...
- Page 63 topping up Preventing chimney fire unsuitable Primary air inlet wood Remove Glass fire-resistant inner plates cleaning Removing ash deposit Screens Heat, insufficient 16, 29 deposit Sealing rope for door Secondary air inlet Inner plate vermiculite Smoke during first use Inner plates, fire-resistant remove Smoke emissions into the room Installing...
- Page 64 chimney fires fire-resistant inner plates flammable materials glass broken or cracked 8, 17 hot surface placing a load on door requirements stove glass cleaner terms and conditions for insurance ventilation Weight 20-21 Wood damp drying right sort storing will not stay lit Subject to change because of technical improvements...
