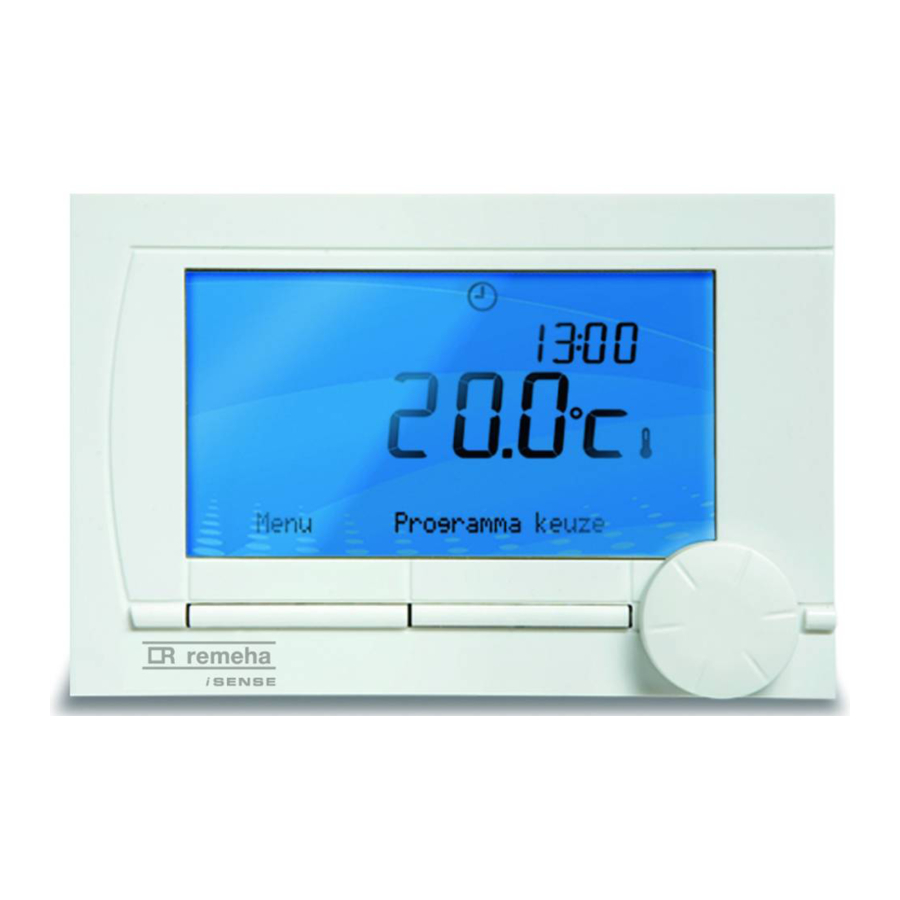

Summary of Contents for CR Remeha iSense

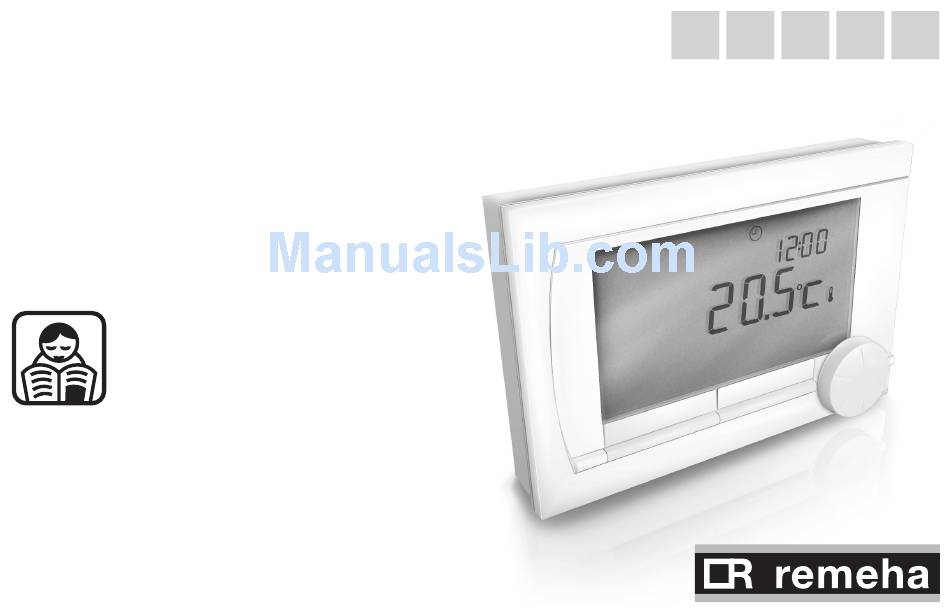

- Page 1 Digital timer thermostat Cyfrowy termostat czasowy Электронный программируемый термостат Termostat sa digitalnim tajmerom Dijital zamanlayıcılı termostat User Guide Instrukcja obsługi Инструкция по эксплуатации Uputstvo za upotrebu Kullanım Kılavuzu...
-
Page 3: Table Of Contents
Contents 1. Introduction ......... 4 6. Using the controller ......16 6.1 Selecting program .........16 2. Overview ..........4 6.2 Temporarily changing the temperature ..16 6.3 Fireplace mode........17 3. Installation ........... 5 6.4 Information ..........18 3.1 Location of the controller ......5 6.5 Displaying the estimated energy 3.2 Installation and connection ......6 consumption ..........18... -
Page 4: Introduction
1. Introduction The iSense is an OpenTherm timer thermostat with many enhanced functions. The controller is supplied in two versions: • iSense OpenTherm • iSense RF (wireless), with the iBase RF (base station) transmitter This manual covers both versions (OpenTherm and RF). Where information only pertains to one of the two versions then this is clearly stated. A full description of the controller can be found in the Installation and Service manual. 2. Overview The controller is menu-controlled, which means it is very simple to operate: it only has three buttons. Pictograms Display Time... -
Page 5: Installation
Most important pictograms Pictograms not shown Clock program active Controller requesting heat Continuous day temperature Central heating boiler on for hot water Continuous night temperature Central heating boiler on for central heating Frost protection Group 1 selected Summer mode Group 2 selected Manual setting Production of electricity Holiday program Warning symbols DHW standby function switched off Water pressure in central heating boiler too low Current room temperature General warning symbol... -
Page 6: Installation And Connection
Controller RF • Position the controller at least 1 metre from equipment with electromagnetic emissions such as washing machines, Tumble driers, wireless telephones, TVs, computers, microwave ovens, etc. • Position the controller so that it has good reception. Take account of the fact that objects containing metal will affect the reception. These include steel-reinforced concrete, mirrors and windows with a metal coating, insulating films etc. The range of the controller RF in buildings is generally 30 metres. Note! This value is purely an indication. The actual range of the RF signal depends strongly on the local environment. Remember that the number of walls and ceilings (metal or otherwise) can have a (considerable) impact on reception. Other objects that contain metal may also impact reception. -
Page 7: Location Of The Outside Sensor
Do this as follows: R000249-A (Controller OpenTherm only) Place three AA batteries in the controller if required. These are not provided. The batteries ensure that the clock keeps running when the boiler is switched off. The batteries also power the backlight for the controller for boilers that do not have OpenTherm Smart Power. (Controller RF only) Place 3 AA batteries in the controller. These are required to operate the controller RF. The controller is now ready for use. The base station needs to be installed for the controller RF. Consult the base station RF documentation. The programs that are set are saved if the boiler or the controller is switched off (even if there are no batteries). -
Page 8: Room Sensor (For Controller Rf Only)
Consult the documentation for your boiler for information on connecting an outside temperature sensor. 3.4 Room sensor (for controller RF only) An RF room sensor is available for the controller RF as an option. This sensor replaces the internal controller sensor. 4. Prior to first use 4.1 Setting language, time and date The menu for selecting the language (international version) or setting the time (Dutch version) appears when you connect the controller. -
Page 9: Setting
Weather-compensated boiler control is also possible (with outside sensor); in other words based on the outside temperature. The controller has a programmed heating curve which determines the water flow temperature together with the outside temperature. The heating curve must be chosen so that the least favourable room can be efficiently heated even when the outside temperature is very low. See paragraph 5.5 for further information about weather-compensated control. Clock program The default clock program sets the temperature each day as follows: •... -
Page 10: Creating Or Changing A Clock Program
This manual deals with most functions relating to the “Normal mode”. This is the default mode after initial start-up. 5.2 Creating or changing a clock program A clock program automatically controls the temperature for a day, and can be set for each individual day. You can adjust the default clock program or enter a completely new program. The controller starts pre-heating prior to the set time by default, so that the room has reached the desired temperature at the correct time. - Page 11 You can use the button Delete to remove the selected switch time. 5. Use button C to set the time and the corresponding desired temperature. 6. Once you have set all switch times for a particular day, you can copy the settings for that day to other days: - Go to the day. - Press Copy.
-
Page 12: Setting Continuous Temperatures
- S elect the day(s) to which you want to copy the settings using button C and press Save. 6. Go to the day. Then press button C. 7. Go to step 2 to set the next day, or press Back to close this menu. Restoring the default settings Select Menu > Program > Clock prog. > Factory settings to restore the settings for the default clock program. -
Page 13: Setting The Control Strategy
The o icon will appear in the standard screen. You can then press the rotary knob/pushbutton to switch between control of group 1 and group 2. If “2 follows 1” is selected, both groups are assigned their own strategy, but group 2 will follow the program for group 1. 5.5 Setting the control strategy The controller lets you use the room control and/or weather-compensated control strategies in various ways. You can select a control strategy via Menu > Settings > System > Control settings. When implementing these changes, the user level must be set to “Extended mode” (See paragraph 5.1). - Page 14 The degree of increase is determined using the “RT effect” function. • RT effect: factor influencing the shift in the heating curve. • Heat limit day: outside temperature above which the central heating is switched off during the day. The day temperature limit is relevant when the desired room temperature is higher than the night temperature that has been set via Menu >...
-
Page 15: Setting A Holiday Program
See the installation and service manual for the day/night temperature limit. The settings for the heating curve are highly dependent on the design of the central heating system and the home. This means that no clear advice can be given on this matter. The heating curve can be optimised during use. The heating curve also shifts upwards or downwards when the temperature is increased or decreased. 5.6 Setting a holiday program It can be useful to set a holiday program if you are away from home for some time. This ensures a constant temperature in your home for the period you set. -
Page 16: Using The Controller
6. Using the controller 6.1 Selecting program You can select one of the following programs via Program in the main display: • Clock program: the central heating temperature is controlled by the program you have set. • Continuous day: the temperature remains constant at the day temperature you have set. • Cont. night: the temperature remains constant at the night temperature you have set. •... -
Page 17: Fireplace Mode
4. Press button C to return to the main menu or wait five seconds until the controller automatically returns to the main menu. Press the Continue program button to cancel the manual temperature change. 6.3 Fireplace mode Once the temperature has reached the desired level in the room where the controller has been positioned, the central heating switches off. This may be inconvenient if, for example, you have an open fire or if a lot of people are present in that room. Other rooms in the house are also no longer heated in this situation. You can switch on the “Fireplace”... -
Page 18: Information
6.4 Information You can request operating information about your central heating system, such as the water pressure in the central heating system and various temperatures, via Menu > Information. The information available depends on your central heating unit. 6.5 Displaying the estimated energy consumption In the information menu you can find the estimated energy consumption as calculated by the controller. For the correct calculation set the parameters: Menu > Settings > Installer > kWh calculation. For more information see the installation and service manual. -
Page 19: Messages
7. Messages This is what a fault message or service message looks like: No connection Fault indication to outside sensor Display text Menu Program R000251-04-A 7.1 Fault messages c and Z are lit up. Faultcode - F200 No connection to outside sensor Display text No connection to outside sensor. - Page 20 c is lit up. Faultcode - F214 Incorrect room temperature reading Display text Room temperature is out of measuring range or sensor is defective. Solution Room temperature reading is incorrect. If the room temperature is between -5°C and 65°C, the temperature sensor may be faulty. Contact your installer. c is lit up. Faultcode - F215 Controller failure Display text Internal fault.
- Page 21 Faultcode - F227 Wait for RF sensor information Display text Wait for RF sensor information. This may take 15 mins. Solution This fault code may appear after the controller RF is restarted, e.g. after changing the battery. As soon as the controller RF has received a message from the connected RF sensors, the message will disappear. If the RF sensors fail to report, another fault code will be displayed after 15 minutes. e and c are lit up. Fault indication Water pressure too low Display text...
-
Page 22: Service Message
7.2 Service message Fault indication Boiler service required ? is lit up. Display text Maintenance service type (A, B or C) required. Contact your installer. Telephone number: Solution Contact your installer to have the central heating boiler serviced. 8. Technical specifications Dimensions 96 x 144 x 34 (l x w x h) in mm Height excluding buttons 96 x 144 x 25 (l x w x h) in mm Power supply Controller OpenTherm Via OpenTherm Controller RF Via batteries or loose 5 V DC adapter Electrical connection Controller OpenTherm OpenTherm communication (connection for low-voltage wires) - Page 23 Ambient conditions Storage conditions Temperature: -25°C – 60°C Relative humidity: 5% – 90% no condensation Operating conditions Without batteries: 0°C – 60°C With batteries: 0°C – 55°C Temperature Room temperature Measurement range: -5°C – 65°C Maximum temperature deviation at 20°C: 0.3°C Outside temperature The measurement is taken in the boiler and passed to the controller. Consult the boiler documentation regarding the accuracy of the measurement. Set temperature range 5 – 35°C Calibration options Inside- and outside temperature sensor: -5 to +5 in steps of 0.5°C Control Modulating temperature control The control can be optimised Room control Overshoot: maximum 1°C after pre-heating Temperature variation: less than 0.25°C...
- Page 24 Features of the controller Date/time indication Time: 24 h clock (accuracy: to about 365 seconds per year) Date: day – month – year Automatic switching to summer time Setting accuracy Temperature: 0.5°C Clock program: 10 minutes Wireless range The range of the controller RF in buildings is generally 30 metres. The (controller RF) range is influenced strongly by the prevailing situation (see paragraph 3.1). Operation Menu-controlled using push buttons and a push-turn button Installation Directly on the wall using screws or built-in junction box as per standards Built-in system possible using built-in part (art. S100994) Quality marks and EMC: 2004/108/EC – EN50165 (1997), 55014, 55022 compliance with Emission EN61000-6-3 standards Immunity EN61000-6-2 Drop test IEC 68-2-32...
- Page 25 Spis treści 1. Wprowadzenie ........26 6. Korzystanie ze sterownika ....39 6.1 Wybór programu ........39 2. Przegląd ..........26 6.2 Tymczasowa zmiana temperatury ..39 6.3 Tryb kominkowy ........40 3. Instalacja ..........27 6.4 Informacje..........41 3.1 Lokalizacja regulatora ......27 6.5 Wyświetlanie szacunkowego 3.2 Instalacja i podłączanie ......29 zużycia energii........41 3.3 Lokalizacja zewnętrznego czujnika ..30 7.
-
Page 26: Wprowadzenie
1. Wprowadzenie iSense programowalny jest termostatem OpenTherm z programem czasowym, posiadającym wiele ulepszonych funkcji. Sterownik jest dostępny w dwóch wersjach: • iSense OpenTherm • iSense RF (bezprzewodowy), z nadajnikiem RF iBase (stacji bazowej) W niniejszym podręczniku omówiono obie wersje (OpenTherm i RF). Fragmenty, w których informacje dotyczą jedynie jednej z dwóch wersji, zostały wyraźnie opisane. Pełen opis sterownika znajduje się w Instrukcji instalacyjnej i Podręczniku serwisowym 2. Przegląd Regulator jest sterowany przez menu, co oznacza jego łatwą obsługę – posiada tylko trzy przyciski. Piktogramy Wyświetlacz Czas Temperatura Menu pola tekstowego Przycisk funkcyjny A Przycisk funkcyjny B Menu Program Przycisk A Przycisk C, (przycisk-pokrętło) Przycisk B R000248-08-A... -
Page 27: Instalacja
Najważniejsze piktogramy Niewyświetlone piktogramy Aktywny program czasowy Regulator żąda ogrzewania Ciągła temperatura w ciągu dnia Włączony kocioł dostarczający gorącą wodę Ciągła temperatura w ciągu nocy Włączony kocioł na centralne ogrzewanie Zabezpieczenie przed mrozem Wybrano grupę 1 Tryb letni Wybrano grupę 2 Obsługa ręczna Produkcja energii elektrycznej Program wakacyjny Symbole ostrzegawcze Wyłączona funkcja trybu gotowości Zbyt niskie ciśnienie wody w kotle c.w.u. Ogólny symbol ostrzegawczy Aktualna temperatura w pomieszczeniu Centralny kocioł wymaga konserwacji Temperatura w pokoju ustawiona Bateria w sterowniku jest prawie wyczerpana Brak połączenia bezprzewodowego 3. Instalacja 3.1 Lokalizacja regulatora Sterownik jest domyślnie ustawiony na kontrolowanie temperatury w pomieszczeniu, co oznacza że sterowanie centralnym ogrzewaniem następuje na podstawie temperatury wewnątrz pomieszczenia. Dlatego najlepiej umieścić sterownik na wewnętrznej ścianie pomieszczenia, w którym spędza się... - Page 28 Sterownik RF • Należy umieścić sterownik w odległości przynajmniej 1 metra od urządzeń emitujących fale elektromagnetyczne, takich jak zmywarki, suszarki, telefony bezprzewodowe, telewizory, komputery, kuchenki mikrofalowe itp. • Umieścić sterownik tak, aby zapewnić dobry odbiór. Zwrócić uwagę na fakt, że na odbiór mają wpływ przedmioty zawierające metal. Należą do nich betonowe obiekty ze stalowym zbrojeniem, lustra i okna z metalowymi powłokami, warstwami izolacyjnymi itp. Zasięg sterowników RF wewnątrz budynków wynosi przeważnie 30 metrów. Uwaga! Wartość ta jest jedynie ogólnym wskazaniem. Rzeczywisty zasięg sygnału RF zależy w dużej mierze od lokalnych warunków. Należy pamiętać, że ilość ścian i sufitów (metalowych lub innych) może również mieć (znaczny) wpływ na odbiór. Na odbiór mogą również wpływać inne obiekty, które zawierają metal. Należą do nich lustra i okna z metalowymi powłokami, warstwami izolacyjnymi itp. Siłę sygnału można sprawdzić poprzez Menu > Informacje.
-
Page 29: Instalacja I Podłączanie
3.2 Instalacja i podłączanie Przed zainstalowaniem i podłączeniem sterownika należy wykonać następujące czynności: • Wyregulować kocioł tak, aby można go było podłączyć do sterownika OpenTherm. • Wyłączyć kocioł. Informacje dotyczące tego procesu znajdują się w dokumentacji kotła. Sterownik OpenTherm nie jest wrażliwy na zmianę biegunów; dlatego można zamieniać przewody. Aby to zrobić, należy postępować w następujący sposób: R000249-A (Jedynie sterownik OpenTherm) Jeśli jest to konieczne, umieść w sterowniku trzy baterie AA. Nie są one dostarczone wraz z urządzeniem. Dzięki bateriom zegar pracuje nawet gdy kocioł jest wyłączony. Baterie zasilają również podświetlenie sterownika kotłów, które nie posiadają opcji OpenTherm Smart Power. W przypadku kotła z opcją Smart Power wyświetlacz sterownika działa również bez baterii. (Jedynie sterownik RF) Umieść w sterowniku 3 baterie AA. Są one potrzebne do zasilania sterownika RF. Sterownik jest gotowy do użycia. Należy zainstalować stację bazową dla sterownika RF. Zapoznaj się z dokumentacją stacji bazowej RF. -
Page 30: Lokalizacja Zewnętrznego Czujnika
Programy nastawione są zapamiętane gdy kocioł lub sterownika będą wyłączone (nawet jeśli nie ma baterii) . 3.3 Lokalizacja zewnętrznego czujnika Zewnętrzny czujnik temperatury nie jest standardowo dostarczany ze sterownikiem. Czujnik jest potrzebny wyłącznie w przypadku sterowania pogodowego temperatury wewnątrz pomieszczenia. Sprawdź dokumentację kotła, aby uzyskać informacje dotyczące podłączania zewnętrznego czujnika temperatury. 3.4 Czujnik w pomieszczeniu (wyłącznie w przypadku sterownika RF) Czujnik RF w pomieszczeniu jest dostępny dla sterownika RF jako opcja. Czujnik ten zastępuje wewnętrzny czujnik sterownika. 4. Przed pierwszym uruchomieniem 4.1 Ustawianie języka, czasu i daty Po podłączeniu sterownika pojawi się menu wyboru języka (międzynarodowa wersja) lub ustawień czasu (wersja holenderska): 1. Wybierz żądany język, jeśli jest dostępny, obracając przycisk C, a następnie naciśnij go, aby potwierdzić wybór. 2. Postępować zgodnie z instrukcjami podanymi na wyświetlaczu, aby ustawić czas, rok, miesiąc i dzień. -
Page 31: Domyślne Ustawienia
Regulator automatycznie wybiera ustawienia dla czasu letniego i zimowego. 4.2 Domyślne ustawienia Regulacja pomieszczenia Sterownik jest domyślnie ustawiony na regulację pomieszczenia. Oznacza to, że temperatura przepływu wody w układzie centralnego ogrzewania jest regulowana przez temperaturę wewnątrz pomieszczenia, w którym zamontowano sterownik. Możliwe jest również korzystanie z opcji sterowania z funkcją kompensacji pogodowej (z zewnętrznym czujnikiem); innymi słowy kontroli na podstawie temperatury na zewnątrz budynku. W sterownik zaprogramowano krzywą ogrzewania, która określa temperaturę zasilania wody w zależności od temperatury na zewnątrz budynku. Należy wybrać taką krzywą ogrzewania, aby nawet najrzadziej odwiedzany pokój był wydajnie ogrzewany przy niskiej temperaturze na zewnątrz budynku. Więcej informacji dotyczących sterowania z funkcją kompensacji pogodowej znajduje się w rozdziale 5.5. Program czasowy Domyślny program czasowy ustawia każdego dnia temperaturę w następujący sposób: • 06.00 – 19.00: 20°C • 19.00 – 23.00: 21°C • 23.00 – 06.00: 15°C + T Można oczywiście dopasować programy czasowe do własnych potrzeb. Patrz Rozdział 5. -
Page 32: Ustawienia
5. Ustawienia 5.1 Trzy tryby użytkowania Sterownik ma trzy tryby użytkowania: • Tryb podstaw.: w tym trybie nie używa się żadnych programów czasowych. Możliwe jest jedynie ręczne ustawienie temperatury na sterowniku. • Tryb zwykły: to standardowy tryb. Dostępnych jest większość opcji, takich jak program czasowy. • Tryb rozszerz.: ten tryb umożliwia korzystanie z dwóch standardowych programów czasowych (A i B), zmianę większej liczby ustawień i przejście do bardziej szczegółowych informacji. Istnieje możliwość zmiany trybu użytkowania poprzez menu: Menu > Nastawy > Użytkownik > Tryb użytkownika. W tym podręczniku omówiono większość funkcji dotyczących “Tryb zwykły”. Jest to domyślny tryb po początkowym rozruchu. 5.2 Tworzenie lub zmiana programu czasowego Program czasowy automatycznie reguluje temperaturę w ciągu dnia i można go ustawić dla poszczególnych dni. Możliwe jest wyregulowanie domyślnego programu czasowego lub wprowadzenie zupełnie nowego programu. Sterownik rozpoczyna wstępne podgrzewanie przed czasem ustawionym domyślnie, aby temperatura w pokoju była odpowiednia w ustawionym czasie. - Page 33 Tworzenie przeglądu Warto rozrysować sobie własny przegląd czasów włączania ogrzewania: jaka temperatura powinna panować w pomieszczeniach i o jakich porach? Zależy to oczywiście od tego, kto przebywa w domu i kiedy, o której się wstaje itp. Można ustawić do sześciu czasów przełączania dziennie. Tworzenie nowego programu czasowego 1. Proszę wybrać Menu > Program > Prog. czasowy > Nowy. 2. Wybierz początkowy program, jeśli jest taka potrzeba (W domu weekend, W domu śr. tyg. lub Zawsze w domu). Teraz możliwe jest stworzenie własnego programu czasowego na podstawie tego programu. Naciśnij przycisk C, aby potwierdzić. 3. Przejdź do dnia, dla którego chcesz ustawić program czasowy. Naciśnij przycisk C, aby potwierdzić. 4. Przejdź do czasu, który chcesz ustawić. Naciśnij przycisk C, aby potwierdzić. Możesz użyć przycisku Usuń, aby usunąć wybrany czas przełączenia. 5. Za pomocą przycisku C możesz ustawić czas i odpowiednią, żądaną temperaturę. 6. Po ustawieniu wszystkich czasów przełączania dla danego dnia można skopiować ustawienia dla tego dnia i użyć ich dla innych dni: - Przejść do wybranego dnia.
- Page 34 Następnie naciśnij przycisk C. 8. Przejdź do kroku 3, aby ustawić kolejny dzień lub naciśnij Powrót aby zamknąć menu. Zmiana istniejącego programu czasowego 1. Proszę wybrać Menu > Program > Prog. czasowy > Zmiana. 2. Przejdź do dnia, dla którego chcesz zmienić program czasowy. Naciśnij przycisk C, aby potwierdzić. 3. Przejdź do czasu, których chcesz zmienić. Naciśnij przycisk C, aby potwierdzić. Możesz użyć przycisku Usuń, aby usunąć wybrany czas przełączenia. 4. Za pomocą przycisku C możesz ustawić czas i odpowiednią, żądaną temperaturę. 5. Po ustawieniu wszystkich czasów przełączania dla danego dnia można skopiować ustawienia dla tego dnia i użyć ich dla innych dni: - Przejść do wybranego dnia. - Nacisnąć Kopiuj. - W ybierz dzień(dni), dla których chcesz skopiować ustawienia za pomocą przycisku C i naciśnij Zachowaj. 6. Przejdź do żądanego dnia. Następnie naciśnij przycisk C. 7. Przejdź do kroku 2, aby ustawić kolejny dzień lub naciśnij Powrót aby zamknąć menu. Przywracanie domyślnych ustawień Proszę wybrać Menu >...
-
Page 35: Ustawianie Ciągłej Temperatury
5.3 Ustawianie ciągłej temperatury Zamiast programu czasowego można również ustawić ciągłą temperaturę w pomieszczeniu na określoną wartość. Można ustawić trzy różne ciągłe temperatury, przechodząc do Menu > Program: • Temp. dzienna: temperatura w pomieszczeniu w ciągu dnia, odpowiadająca programowi “Stała w dzień”. • Temp. nocna: temperatura w pomieszczeniu w ciągu nocy, odpowiadająca programowi “Stała w nocy”. • Temp. p.zamroż.: temperatura w pomieszczeniu, która zabezpiecza pomieszczenie, w którym zamontowano regulator, przed zamarznięciem. To ustawienie jest dostępne w programie “Ochr.p.zamarz.”. Wymienione programy opisano w rozdziale 6.1. 5.4 Kontrola grupy Dzięki c-Mix (modułowi strefowemu), sterownik może kontrolować dwie grupy; do obu grup można przydzielić oddzielny program i strategię sterowania. Aby to zrobić, przejdź do: Menu > Nastawy > System > Instalacja c.o. > Nastawa strefy, ustawienie domyślne to “Bez stref”. Opcja “1 i 2 oddziel.” służy do przypisywania oddzielnego programu do każdej grupy. -
Page 36: Ustawianie Strategii Sterowania
5.5 Ustawianie strategii sterowania Sterownik umożliwia korzystanie ze strategii sterowania temperatury w pomieszczeniu i/lub sterowania z funkcją kompensacji pogodowej na różne sposoby. Aby wybrać strategię sterowania, należy przejść do Menu > Nastawy > System > Strategia regul.. Podczas wprowadzania tych zmian należy ustawić poziom użytkownika na “Tryb rozszerz.” (Patrz rozdział 5.1). Szczegółowe ustawienia sterowania z funkcją kompensacji pogodowej W przypadku wybrania opcji kontroli z funkcją kompensacji pogodowej, uzyskuje się dostęp do kilku dodatkowych ustawień poprzez Menu > Nastawy > System > Regulacja pogod. • Krzywa grzania: - Podst. zewn.: punkt bazowy temperatury na zewnątrz pomieszczenia - Podst. t. zasil.: punkt bazowy temperatury zasilania - Klima zewn.: punkt klimatyczny temperatury na zewnątrz budynku - Klima t. - Page 37 • Wpływ temp. pom.: czynnik wpływający na przesunięcie krzywej ogrzewania. • Gran. ogrz. dz.: temperatura na zewnątrz, powyżej której centralne ogrzewanie zostaje wyłączone w ciągu dnia. Limit temperatury w ciągu dnia ma znaczenie, gdy wymagana temperatura w pomieszczeniu jest wyższa niż temperatura w nocy, którą ustawiono poprzez Menu > Program > Temp. nocna • Night temperature limit: temperatura na zewnątrz, powyżej której centralne ogrzewanie zostaje wyłączone w ciągu nocy. Limit temperatury w ciągu nocy ma znaczenie, gdy wymagana temperatura w pomieszczeniu jest taka sama lub niższa niż temperatura w nocy, którą ustawiono poprzez Menu > Program > Temp. nocna Krzywa ogrzewania - przykład Zwiększona temperatura w Punkt klimatyczny pomieszczeniu w ciągu dnia Wymagana temperatura w pomieszczeniu, wynosząca 20°C w ciągu dnia...
-
Page 38: Ustawianie Programu Wakacyjnego
Więcej informacji na temat limitu temperatury w ciągu dnia/nocy znajduje się w Instrukcji instalacyjnej i Podręczniku serwisowym. Ustawienia krzywej ogrzewania w dużej mierze zależą od budowy układu centralnego ogrzewania i domu. Oznacza to, że nie da się udzielić jednoznacznych porad w tej kwestii. Krzywa ogrzewania może być optymalizowana podczas użytkowania. Krzywa ogrzewania przesuwa się również do góry lub w dół wraz ze zwiększeniem lub zmniejszeniem temperatury. 5.6 Ustawianie programu wakacyjnego W przypadku opuszczenia domu na pewien okres można skorzystać z programu wakacyjnego. Zapewnia to utrzymanie stałej temperatury w domu w ustawionym okresie. Temperaturę ustawia się własnoręcznie. Program wakacyjny włącza się automatycznie o godzinie 00:00 w dniu rozpoczęcia i dobiega końca o godzinie 00:00 w dniu zakończenia. Na wyświetlaczu pojawi się symbol x. Program zostaje wyłączony i usunięty, gdy ustawiony okres dobiegnie końca. Można ustawić maksymalnie 16 programów wakacyjnych. Można to zrobić poprzez Menu > Program > Prog. urlopowy: • Wybierz Przegląd, aby przeglądać ustawione programy wakacyjne. • Wybierz Zmiana, aby zmienić lub usunąć programy. • Wybierz Wprowadzić, aby dodać nowy program. • Wybierz Żądana temp., aby ustawić stałą temperaturę. -
Page 39: Korzystanie Ze Sterownika
6. Korzystanie ze sterownika 6.1 Wybór programu Możesz wybrać jeden z następujących programów poprzez Program na głównym wyświetlaczu: • Prog. czasowy: temperatura centralnego ogrzewania jest sterowana przez ustawiony program. • Temp. dzienna: temperatura pozostaje stała na poziomie ustawionej temperatury na dzień. • Temp. nocna: temperatura pozostaje stała na poziomie ustawionej temperatury na noc. • Temp. p.zamroż.: temperatura pozostaje stała na poziomie ustawionej temperatury zabezpieczającej przez zamarznięciem. W tym programie funkcja oczekiwania CWU jest wyłączona. • Prog. urlopowy: temperatura pozostaje stała na poziomie temperatury w nocy oraz dostępny jest zapas ciepłej wody do korzystania z kranu od godziny 6:00 do 23:00 (dzięki czemu szybciej możesz skorzystać z ciepłej wody). 6.2 Tymczasowa zmiana temperatury Istnieje możliwość (tymczasowego) wyłączenia wybranego programu czasowego lub programu ciągłego. Można to zrobić w dowolnej chwili, ustawiając ręcznie temperaturę. 1. Przekręć przycisk C głównego ekranu, aby ustawić nową temperaturę. 2. Naciśnij Dopasow. czasu, jeśli chcesz również ustawić końcowy czas dla ręcznie wybranej temperatury oraz ustaw czas za pomocą przycisku obrotowego C. Jeśli nie wybierzesz końcowego czasu, a program czasowy był aktywny, program ten ponownie się uaktywni w kolejnym punkcie przełączenia. Ręczna obsługa zostanie w takiej sytuacji wyłączona. -
Page 40: Tryb Kominkowy
3. Naciśnij ‘Dopasowanie daty, jeśli chcesz również ustawić datę końcową dla ręcznie wybranej temperatury oraz ustaw czas za pomocą przycisku obrotowego C. 4. Naciśnij przycisk C, aby powrócić do głównego menu lub poczekaj pięć sekund, aż sterownik automatycznie powróci do głównego menu. Naciśnij przycisk C.d. programu, aby odwołać ręczną zmianę temperatury. 6.3 Tryb kominkowy Gdy temperatura osiągnie żądany poziom w pomieszczeniu, w którym zamontowany jest sterownik, układ centralnego ogrzewania wyłączy się. Może to być niewygodne, gdy na przykład w pomieszczeniu znajduje się otwarte źródło ognia lub jeśli przebywa w nim dużo osób. W takiej sytuacji inne pomieszczenia w domu nie są dłużej ogrzewane. Za pomocą przycisku Program możesz włączyć tryb “Obce ciepło”, dzięki czemu ogrzewanie w innych pomieszczeniach nadal będzie włączone. Powoduje to wyłączenie wbudowanego czujnika pomieszczeniowego w sterowniku. W takim przypadku utrzymywana jest temperatura wody w układzie centralnego ogrzewania z chwili przełączenia. Jeśli w innych pomieszczeniach będzie zbyt zimno lub zbyt ciepło, można zwiększyć lub zmniejszyć temperaturę w tych pomieszczeniach za pomocą przycisku obrotowego C na sterowniku. Powoduje to zwiększenie lub zmniejszenie temperatury wody w układzie centralnego ogrzewania. Możesz zamontować zawory z termostatami na grzejnikach, aby indywidualnie sterować temperatury w tych pomieszczeniach. Z trybu “Obce ciepło” należy korzystać wyłącznie, jeśli sterownik kontroluje temperaturę na podstawie temperatury w pomieszczeniu. -
Page 41: Informacje
Zalecamy zamknięcie zaworów grzejników w pomieszczeniu, w którym zamontowano sterownik, aby nie dopuścić do zbyt dużego wzrostu temperatury w tym pomieszczeniu. Termostat włącza tryb kontroli z funkcją kompensacji pogodowej, gdy używany jest czujnik temperatury na zewnątrz budynku. 6.4 Informacje Możesz wyświetlić informacje obsługowe dotyczące układu centralnego ogrzewania, takie jak ciśnienie wody w układzie centralnego ogrzewania i różne temperatury, przechodząc do Menu > Informacja. Dostępne informacje zależą od jednostki centralnego ogrzewania. 6.5 Wyświetlanie szacunkowego zużycia energii W menu informacyjnym znajduje się szacunkowa wartość zużycia energii obliczona przez sterownik. Aby uzyskać prawidłowy wynik, należy ustawić parametry: Menu > Nastawy > Instalator > Obliczenie kWh. Więcej informacji zawiera podręcznik instalacyjny i serwisowy. 7. Komunikaty Tak wygląda komunikat usterki lub komunikat serwisowy: Brak połączenia Wskazanie usterki z czujnikiem . zewn Wyświetlana wiadomość Menu Program R000251-08-A... -
Page 42: Komunikaty Usterek
7.1 Komunikaty usterek Kod usterki - F200 Brak połączenia z zewnętrznym czujnikiem Zapalają się symbole c i Z. Wyświetlana Brak połączenia z czujnikiem .zewn wiadomość Rozwiązanie Sprawdzić połączenie kotła z czujnikiem temperatury na zewnątrz budynku. Kod usterki - F203 Nieprawidłowe połączenie z kotłem Zapala się symbol c. Wyświetlana Błąd komunikacji Sprawdzić połączenia wiadomość Rozwiązanie Sprawdź połączenie z kotłem. Kod usterki - F214 Nieprawidłowy odczyt temperatury w Zapala się symbol c. pomieszczeniu Wyświetlana Temp. Pomiesz. poza zakresem pomiaru Uszkodzony czujnik wiadomość Rozwiązanie Odczyt temperatury w pomieszczeniu jest nieprawidłowy. Jeśli temperatura w pomieszczeniu mieści się w zakresie od -5°C do 65°C, czujnik temperatury może być uszkodzony. Skontaktuj się z instalatorem. - Page 43 Kod usterki - F215 Usterka sterownika Zapala się symbol c. Wyświetlana Usterka wewn. Uszkodzony regulator wiadomość Rozwiązanie Skontaktuj się z instalatorem. Zapalają się symbole w i c. Kod usterki - F216 Brak komunikacji ze stacją bazową (tylko model RF) Wyświetlana Brak komunikacji ze stacją bazową. wiadomość Rozwiązanie Sprawdź, czy stacja bazowa kotła jest włączona i czy działa prawidłowo (w razie potrzeby zapoznaj się z instrukcją nadajnika). Jeśli nie ma połączenia między sterownikiem i stacją bazową, należy przywrócić połączenie w następujący sposób: - U staw stację bazową w tryb połączenia (w tym celu zapoznaj się z podręcznikiem stacji bazowej). - W sterowniku wybierz Menu > Nastawy > Użytkownik > Połączenie. Jeśli nie rozwiąże to problemu, zmień lokalizację sterownika i/lub stacji bazowej lub usuń “przeszkody”, które mogą zakłócać sygnał RF.
- Page 44 Kod usterki - F227 Poczekaj na informacje z czujnika RF Wyświetlana Oczekiwanie na inform. czujn. bezprzewodowego. Może to trwać ok.. 15 wiadomość minut. Rozwiązanie Ten kod usterki może się pojawić po ponownym uruchomieniu sterownika RF, np. po wymienieniu akumulatora. W chwili, gdy sterownik RF otrzyma komunikat od podłączonych czujników RF, komunikat zniknie. Jeśli czujniki RF nie wyślą raportu, po 15 minutach zostanie wyświetlony inny kod usterki. Zapalają się symbole e i c. Wskazanie usterki Zbyt niskie ciśnienie wody Wyświetlana Ciśnienie wody w układzie centralnego ogrzewania jest zbyt niskie. wiadomość Rozwiązanie Uzupełnić wodę w układzie centralnego ogrzewania (patrz dokumentacja kotła). Wskazanie usterki E-kod: awaria kotła Zapala się symbol c. Wyświetlana Usterka kotła: Patrz tab. kodów usterek w instrukcji obsługi. wiadomość Rozwiązanie Za pomocą E-kodu znajdź usterkę w sterowanych urządzeniach, np. kotle, sterowniku kaskadowym lub c-Mix.
-
Page 45: Komunikat Serwisowy
Zapalają się symbole c i v. Wskazanie usterki Baterie sterownika są rozładowane Wyświetlana wiadomość Rozwiązanie Baterie są prawie wyczerpane. Wymienić trzy baterie AA. 7.2 Komunikat serwisowy Wskazanie usterki Wymagane serwisowanie kotła Zapala się symbol ?. Wyświetlana Żądanie serwisu Typ (A, B lub C) wiadomość ‘Skontaktować się z instalatorem Nr tel.: Rozwiązanie Skontaktuj się z instalatorem w celu przeprowadzenia konserwacji kotła. 8. Specyfikacje techniczne Wymiary 96 x 144 x 34 (dł. x szer. x wys.) w mm Wysokość bez przycisków 96 x 144 x 25 (dł. x szer. x wys.) w mm Zasilanie Regulator OpenTherm Za pomocą OpenTherm Regulator RF Za pomocą baterii lub oddzielnego adaptera prądu stałego o napięciu 5 V... - Page 46 Połączenie elektryczne Regulator OpenTherm Komunikacja OpenTherm (połączenie dla przewodów niskiego napięcia) Regulator RF Dwukierunkowa, zabezpieczona komunikacja Baterie 3 baterie AA (okres użytkowania: zależy od marki baterii) Wejście cyfrowe Styk bez potencjału (przełącznik) Warunki na zewnątrz Warunki przechowywania Temperatura: -25°C – 60°C Względna wilgotność: 5 % – 90 % bez kondensacji Warunki robocze Bez baterii: 0°C – 60°C Z bateriami: 0°C – 55°C Temperatura Temperatura w Zakres pomiaru: -5°C – 65°C pomieszczeniu Maksymalne odchylenie temperatury przy 20°C: 0,3°C Temperatura na zewnątrz Pomiar jest wykonywany w kotle i przekazywany do termostatu. Więcej informacji dotyczących dokładności pomiaru znajduje się w dokumentacji kotła. Ustawiony zakres 5 – 35°C temperatury...
- Page 47 Opcje kalibracji Czujnik temperatury wewnętrznej i zewnętrznej: -5 całk. +5 w odstępach co 0,5°C Sterowanie Sterowanie modulacją temperatury Sterowanie można zoptymalizować Sterowanie z Przeregulowanie temperatury powyżej punktu nastawy: maksymalnie pomieszczenia 1°C po wstępnym podgrzaniu Odchylenie temperatury: mniej niż 0,25°C Funkcje sterownika Wskazanie daty/godziny Godzina: zegar 24-godzinny (dokładność: do około 365 sekund rocznie) Data: dzień – miesiąc – rok Funkcja automatycznego przełączania na czas letni Regulacja dokładności Temperatura: 0,5°C. Program czasowy: 10 minut Zakres komunikacji Zasięg sterowników RF wewnątrz budynków wynosi przeważnie 30 bezprzewodowej metrów. Na zakres duży wpływ mają przeważające warunki (patrz (Regulator RF) rozdział 3.1). Obsługa Sterowanie poprzez menu za pomocą przycisków i przycisku obrotowego...
- Page 48 Montaż Bezpośrednio na ścianie za pomocą śrub lub wbudowanej puszki rozgałęźnej, zgodnie z normami. Wbudowany układ możliwy przy użyciu wbudowanego elementu (art. S100994) Znaki jakościowe i EMC: 2004/108/EC – EN50165 (1997), 55014, 55022 zgodność z normami Emisja EN61000-6-3 Odporność EN61000-6-2 Test upadkowy IEC 68-2-32 Zgodność z RoHS OpenTherm V3.0 SmartPower (tylko w przypadku sterownika OpenTherm) ETSI 300-220 (tylko w przypadku sterownika RF) Klasa zabezpieczenia IP20 do zamontowania na ścianie, IPx4 dla układu wbudowanego.
- Page 49 Содержание 1. Введение ........... 50 6. Использование контроллера ..63 6.1 Выбор программы .......63 2. Общие сведения ......50 6.2 Временное изменение температуры .64 6.3 Каминный режим .........65 3. Установка .......... 51 6.4 Информация ........66 3.1 Расположение контроллера ....51 6.5 Отображение прогнозируемого 3.2 Установка и подключение ....53 потребления энергии ......66 3.3 Местоположение датчика наружной...
-
Page 50: Введение
1. Введение iSense является термостатом с таймером OpenTherm и обладает многочисленными продвинутыми функциями. Контроллер поставляется в двух версиях: • iSense OpenTherm • iSense БП (беспроводной) с БП передатчиком iBase (Базовая станция) В данном руководстве приводится информация по обеим версиям (OpenTherm и БП). Если информация относится только к одной из двух версий, об этом четко указывается в тексте. Полное описание контроллера можно найти в Руководстве по установке и обслуживанию. 2. Общие сведения Контроллер управляется посредством меню, что обеспечивает чрезвычайную простоту управления: используются только три кнопки. П а Д В Т а а М К а а A К а а B М П а а К а A К... -
Page 51: Установка
Наиболее важные пиктограммы Пиктограммы не показаны Суточная программа активна Контроллер запрашивает подогрев Постоянная дневная температура Котел центрального отопления включен на горячую воду Постоянная ночная температура Защита от замораживания Котел центрального отопления включен на центральное отопление Летний режим Ручное регулирование Выбрана группа 1 Программа Отпуск Выбрана группа 2 Функция подогрева ГВС отключена Производство электричества Текущая комнатная температура Предупреждающие символы Комнатная температура установлена Чрезмерно низкое давление воды в котле центрального отопления Общий предупреждающий символ Котел центрального отопления требует технического обслуживания Аккумулятор в контроллере практически разряжен Отсутствие беспроводного соединения 3. Установка 3.1 Расположение контроллера Контроллер установлен на управление комнатой по умолчанию. Это означает, что... - Page 52 температура внутри помещения используется для управления центральным отоплением. Поэтому, лучшим решением является размещение контроллера на внутренней стене комнаты, в которой вы проводите большую часть времени, например, в гостиной. Не размещайте контроллер слишком близко к источникам тепла (камин, радиатор, лампа, свечи, прямой солнечный свет и т.д.), или в местах, находящихся на сквозняке. БП контроллер • Разместите контроллер на расстоянии по меньшей мере 1 метр от оборудования, являющегося источником электромагнитного излучения, такого как стиральные машинки, барабанные сушители, беспроводные телефоны, телевизоры, компьютеры, микроволновые печи и т.д. • Разместите контроллер таким образом, чтобы он обеспечивал хороший прием. Учитывайте, что объекты, содержащие металл, будут оказывать влияние на прием. Последнее относится к бетону, армированному сталью, зеркалам и окнам с металлическим покрытием, изоляционным пленкам и т.д. Рабочий диапазон БП контроллера в зданиях обычно составляет 30 метров. Внимание! Данное значение приведено только для сведения. Фактический диапазон радиосигнала во многом зависит от окружающей обстановки. Помните, что количество стен и потолков (металлических и др.) может оказывать (значительное) влияние на прием сигнала. Другие объекты с содержанием металла также могут оказывать влияние на прием сигнала. Последнее относится к зеркалам и окнам с металлическим покрытием, изоляционным пленкам и т.д.
-
Page 53: Установка И Подключение
Силу сигнала можно посмотреть в Меню > Информация. 3.2 Установка и подключение Перед установкой и подключением контроллера необходимо выполнить следующие операции: • Отрегулируйте котел таким образом, чтобы его можно было подключить к контроллеру OpenTherm. • Отключите котел. При выполнении этих действий руководствуйтесь документацией на котел. OpenTherm не имеет фиксированной полярности; таким образом, вы можете менять провода местами (только для контроллера OpenTherm). Выполните следующие действия: R000249-A (Только для контроллера OpenTherm) Поместите три батарейки AA в контроллер, если необходимо. Батарейки не входят в комплект поставки. Батарейки обеспечивают работу часов после отключения котла. -
Page 54: Местоположение Датчика Наружной Температуры
Батарейки также обеспечивают питание задней подсветки контроллера для котлов, не имеющих функции OpenTherm Smart Power. Если ваш котел имеет функцию Smart Power, тогда задняя подсветка контроллера также работает без батарей. (Только для БП контроллера) Поместите 3 батарейки AA в контроллер. Они необходимы для работы БП контроллера. Теперь контроллер готов к использованию. Для БП контроллера необходимо установить базовую станцию. Следуйте инструкциям в документации для БП базовой станции. Параметры программ сохраняются при выключении котла или термостата (даже при отсутствии батареек). 3.3 Местоположение датчика наружной температуры Датчик наружной температуры не входит в стандартный комплект поставки контроллера. Этот датчик необходим, только если вам необходимо погодозависимое управление температурой в помещении. Обратитесь к документации на ваш котел для получения информации по подключению датчика наружной температуры. 3.4 Комнатный датчик (только для БП контроллера) Комнатный БП датчик для БП контроллера поставляется на заказ. Этот датчик заменяет внутренний датчик контроллера. -
Page 55: Перед Первым Использованием
4. Перед первым использованием 4.1 Установка языка, времени и даты Меню для выбора языка (международная версия) или установки времени (голландская версия) появляется при подключении контроллера. 1. Выберите желаемый язык, повернув кнопку C и затем нажав кнопку С для подтверждения. 2. Следуйте инструкциям на дисплее для выбора времени, года, месяца и дня. Теперь контроллер готов к использованию. После установки активируется программа, установленная по умолчанию (см. п. 4.2). Теперь температура управляется этой суточной программой. Контроллер автоматически переключает параметры летнего и зимнего времени. 4.2 Параметры по умолчанию Управление климатом в помещении Контроллер установлен на управление климатом в помещении по умолчанию. Это означает, что температура потока воды центрального отопления управляется температурой в помещении, в котором установлен контроллер. Погодозависимое управление котлом также возможно (с датчиком наружной температуры); другими словами, это управление основано на температуре наружного воздуха. Термостат имеет программируемый отопительный график, который определяет температуру воды в подающем трубопроводе и температуру наружного воздуха. Отопительный график должен выбираться таким образом, чтобы комната с наименее благоприятными условиями эффективно отапливалась, даже когда температура наружного воздуха очень низкая. См. п. 5.5 для получения подробной информации о погодозависимом управлении. -
Page 56: Задание Параметров
Суточная программа Суточная программа по умолчанию ежедневно устанавливает температуру следующим образом: • 06.00 – 19.00: 20°C • 19.00 – 23.00: 21°C • 23.00 – 06.00: 15°C + T Разумеется, вы можете настроить суточные программы по своему усмотрению. См. Глава 5. 5. Задание параметров 5.1 Три режима использования Контроллер имеет три режима использования: • Базовый режим: в этом режиме суточные программы не используются. Вы можете устанавливать температуру на контроллере только вручную. • Нормал. режим: это стандартный режим. Большинство функций, таких как суточная программа, являются доступными. • Расшир. режим: этот режим позволяет вам использовать две стандартные суточные программы (A и B), изменять большее количество параметров и запрашивать более подробную информацию. Вы можете изменить режим использования через меню: Меню > Параметры > Пользователь > Режим пользоват. В этом руководстве приводится описание большинства функций, относящихся к... -
Page 57: Создание Или Изменение Суточной Программы
5.2 Создание или изменение суточной программы Суточная программа автоматически управляет температурой в течение суток и может быть задана для каждого отдельного дня. Вы можете отрегулировать параметры суточной программы по умолчанию или ввести полностью новую программу. Контроллер запускает предварительный подогрев до установленного по умолчанию времени, чтобы температура в помещении достигла желаемого уровня в указанное время. Настройка общего контроля Важно проводить настройку общего контроля с временем переключения: какая температура и в какое время должна быть в вашем доме? Конечно, это зависит от того, кто и в какое время находится дома, в какое время вы встаете и т.д. Вы можете установить до шести точек времени переключения в сутки. Создание новой суточной программы 1. Выберите Меню > Программа > Суточная прогр. > Новая. 2. Выберите начальную программу, если это возможно, (Модель Выходные, Модель Неделя или Все дни). Теперь на основе этой программы вы можете создать свою собственную суточную программу. Для подтверждения нажмите кнопку C. 3. Переходите к дню, для которого вы хотите установить суточную программу. - Page 58 Вы можете использовать кнопку Удалить для удаления выбранного времени переключения. 5. Используйте кнопку C, чтобы установить время и соответствующую желаемую температуру. 6. После установки всех точек времени переключения для отдельного дня вы можете скопировать эти параметры для других дней: - Перейдите к конкретному дню. - Нажмите Копировать. - В ыберите день (дни), для которого вы хотите скопировать параметры, при помощи кнопки C и нажмите Сохранить. 7. Перейдите к конкретному дню. Затем нажмите кнопку C. 8. Переходите к шагу 3 для установки параметров для следующего дня или нажмите Назад, чтобы закрыть это меню. Изменение существующей суточной программы 1. Выберите Меню > Программа > Суточная прогр. > Изменить. 2. Переходите к дню, для которого вы хотите изменить суточную программу. Для подтверждения нажмите кнопку C. 3. Переходите ко времени, которое вы хотите изменить. Для подтверждения нажмите кнопку C. Вы можете использовать кнопку Удалить для удаления выбранного времени переключения.
-
Page 59: Установка Постоянных Температур
4. Используйте кнопку C, чтобы установить время и соответствующую желаемую температуру. 5. После установки всех точек времени переключения для отдельного дня вы можете скопировать эти параметры для других дней: - Перейдите к конкретному дню. - Нажмите Копировать. - В ыберите день (дни), для которого вы хотите скопировать параметры, при помощи кнопки C и нажмите Сохранить. 6. Перейдите к конкретному дню. Затем нажмите кнопку C. 7. Переходите к шагу 2 для установки параметров для следующего дня или нажмите Назад, чтобы закрыть это меню. Восстановление параметров по умолчанию Выберите Меню > Программа > Суточная прогр. > Заводские парам. для восстановления параметров суточной программы, заданных по умолчанию. 5.3 Установка постоянных температур Вместо суточной программы вы можете также установить определенное постоянное значение комнатной температуры. Вы можете установить три различных постоянных температуры через Меню > Программа: •... -
Page 60: Групповое Управление
• Темп. защ./зам.: комнатная температура для защиты комнаты, в которой установлен контроллер от замерзания. Этот параметр относится к программе “Темп.защ./зам.”. Описание вышеуказанных программ приводится в пункте 6.1. 5.4 Групповое управление При помощи c-Mix (модуль зонирования) контроллер может управлять двумя группами; для обеих групп можно задать собственную программу и стратегию управления. Это выполняется через: Меню > Параметры > Система > Отопит. установка > Зонирование настройка по умолчанию “Нет зон”. Опция “1&2 раздельно” может быть использована для назначения собственной программы каждой группе. Иконка o появится на стандартном экране. Затем вы можете нажать поворотную кнопку/клавишу для переключения между управлением группой 1 и группой 2. При выборе “1&2 одинаково” обеим группам назначается своя стратегия, но группа 2 будет следовать программе для группы 1. 5.5 Установка стратегии управления Контроллер позволяет вам различным образом использовать стратегии управления комнатной температурой и/или погодозависимого управления температурой. Вы можете выбрать стратегию управления через Меню > Параметры > Система > Тип регулиров. При применении этих изменений пользовательский рычаг должен быть установлен в... - Page 61 Особые параметры для погодозависимого управления Если вы выбрали погодозависимую стратегию управления, доступными становятся некоторые дополнительные параметры через Меню > Параметры > Система > Погодозавис.рег. • Отопит. график: - Макс. наружн. T°: базовая точка наружной температуры - Мин. T° котла: базовая точка температуры в подающем трубопроводе - Мин. наружн. T°: климатическая точка наружной температуры - Макс. T° котла: климатическая точка температуры в подающем трубопроводе - График: степень изгиба отопительного графика в зависимости от вашей системы центрального отопления. Выберите подходящий тип нагревателей: напольное панельное отопление, радиаторы или конвекторы. Это обеспечит больший комфорт в холодное время года. Отопительный график основан на наружной температуре 20°C. При повышении желаемой комнатной температуры отопительный график сдвигается вверх. Уровень повышения определяется при помощи функции “Коррект.комн.T°”. •...
- Page 62 чем ночная температура, установленная через Меню > Программа > Ночная темп. Отопительный график – пример П а а а К а а а а а Ж а а а а а а 20°C Ба а а Ж а а а а а а 15°C На а...
-
Page 63: Настройка Программы Отпуск
5.6 Настройка программы Отпуск Настройка программы Отпуск может понадобиться, если вы уезжаете на некоторое время. Это обеспечивает постоянную температуру в вашем доме в течение установленного периода времени. Вы сами устанавливаете температуру. Программа Отпуск автоматически запускается в 0:00 в день запуска и отключается в 0:00 в день завершения программы. Символ x появляется на дисплее. Эта программа отключается и удаляется по истечении установленного периода времени. Вы можете настроить до 16 программ Отпуск. Это можно сделать через Меню > Программа > Программа отпуск: • Выберите Посмотреть для просмотра настроенных программ Отпуск. • Выберите Изменить для изменения или удаления программ. • Выберите Ввод данных для добавления новой программы. • Выберите Желаемая темп. чтобы установить постоянную температуру. 6. Использование контроллера 6.1 Выбор программы Вы можете выбрать одну из следующих программ через меню Программа на основном дисплее: • Суточная прогр.: температура центрального отопления управляется установленной вами программой. •... -
Page 64: Временное Изменение Температуры
которую вы установили. • Принуд. ночн.: температура остается постоянной на уровне ночной температуры, которую вы установили. • Темп.защ./зам.: температура остается постоянной на уровне температуры для защиты от замораживания, которую вы установили. Режим поддержания температуры ГВС отключается для данной программы. Принуд.летн.: температура остается постоянной на уровне ночной температуры, в то • время как водопроводная вода находится в режиме поддержания между 6.00 и 23.00 (что означает более быстрое получение горячей воды). 6.2 Временное изменение температуры Вы можете (временно) отключить выбранную суточную программу или длительную программу в любое время, установив температуру вручную. 1. Поверните кнопку C от основного дисплея для установки новой температуры. 2. Нажмите Задать время, если вы также хотите установить конечное время для температуры, выбранной вручную, и выберите это время при помощи нажимно- поворотной кнопки C. Если вы не выберете конечное время при активной суточной программе, эта суточная программа снова включится на следующей точке переключения. Затем ручное управление будет отключено. 3. Нажмите Задать дату если вы также хотите установить конечную дату для температуры, выбранной вручную, и выберите это время при помощи нажимно-поворотной кнопки C. Нажмите кнопку C для возврата в главное меню или выждите пять секунд, пока... -
Page 65: Каминный Режим
контроллер не вернется в главное меню автоматически. Нажмите кнопку В автом. режим, чтобы отменить изменение температуры вручную. 6.3 Каминный режим После того как температура достигнет желаемого уровня в комнате, где расположен контроллер, центральное отопление отключается. Это может быть неудобным, если, например, у вас имеется источник открытого огня, или в комнате находятся много людей. Отопление других комнат в доме также отключается в этом случае. Вы можете включить режим “камина”, нажав кнопку Программа, чтобы отопление других комнат не отключалось. Это отключает встроенный комнатный датчик в контроллере. В таком случае, в этой точке будет поддерживаться температура воды системы центрального отопления. Если в других комнатах становится слишком холодно или слишком жарко, вы можете увеличить или уменьшить температуру в этих комнатах при помощи нажимно-поворотной кнопки C на контроллере. Таким образом, температура воды системы центрального отопления будет увеличена или уменьшена. Вы можете установить клапаны термостата на радиаторы для обеспечения индивидуального управления температурой в этих комнатах. Режим “камина” следует включать, только если контроллер использует комнатную температуру для управления температурой. Мы рекомендуем вам закрывать клапаны радиатора в комнате, где размещен контроллер, чтобы предотвратить чрезмерное повышение температуры в этой комнате. Термостат переключается на погодозависимое управление, если используется датчик наружной температуры. -
Page 66: Информация
6.4 Информация Вы можете запросить рабочую информацию по вашей системе центрального отопления, например, давление воды в системе центрального отоплении и различные температуры, через Меню > Информация. Доступная информация зависит от вашего блока центрального отопления. 6.5 Отображение прогнозируемого потребления энергии В меню информации указывается прогнозируемое потребление энергии, расчитанное контроллером. Для правильных вычислений задайте параметры: Меню > Параметры > Монтажник > Расчет кВт/ч. Более подробную информацию см. в руководстве по установке и эксплуатации. 7. Сообщения Сообщение об ошибке или служебное сообщение выглядит следующим образом: Н И а а а . а Т а М П а а R000251-07-A... -
Page 67: Сообщения
7.1 Сообщения об ошибках Код ошибки - F200 c и Z горят. Нет соединения с датчиком наружной температуры Текст на дисплее Нет соединения с датч.наружн.темп Решение Проверьте соединение котла с датчиком наружной температуры. c горит. Код ошибки - F203 Неисправное соединение с котлом Текст на дисплее Ошибка связи. Проверить соединение. Решение Проверьте соединение с котлом. Код ошибки - F214 Неверные показания комнатной температуры c горит. Текст на дисплее Датчик комн. температуры показывает неправильное значение Датч. неисправен Решение Неверные показания комнатной температуры. Если комнатная... - Page 68 Нет соединения с базовой станцией (только для БП) w и c горят. Код ошибки - F216 Текст на дисплее Нет связи с базовой станицей Решение Проверьте, включены ли базовая станция котла, и правильно ли она работает (при необходимости см. руководство по эксплуатации передатчика). При отсутствии соединения между контроллером и базовой станцией восстановите соединение следующим образом: - У становите базовую станцию в режим соединения (при необходимости см. руководство по эксплуатации базовой станции). - Н а контроллере выберите Меню > Параметры > Пользователь > Соединение. Если это не решает проблему, найдите другое место для контроллера и/или базовой станции или удалите “препятствия”, которые могут мешать прохождению радиосигнала. Код ошибки - F227 Ожидание информации по БП датчику Текст на дисплее Ожидание данных от БП датчика Ожидать (до 15 мин.) Решение...
- Page 69 e и c горят. Индикация Слишком низкое давление воды неисправности Текст на дисплее Низкое давление воды в установке. Подпитать водой до нужного давления Решение Долейте воду в систему центрального отопления (при необходимости см. документацию на котел). c горит. Индикация E-код: Неисправность котла неисправности Текст на дисплее Ошибка котла: См. список ошибок в инструкции для котла Решение Используйте E-код, чтобы найти неисправность управляемых устройств, например, котла, каскадного контроллера или c-Mix. c и v горят. Индикация Аккумуляторные батареи контроллера разряжены неисправности Текст на дисплее Решение Аккумуляторные батареи практически разряжены. Замените три батареи AA.
-
Page 70: Служебное Сообщение
7.2 Служебное сообщение Индикация Требуется техобслуживание котла ? горит. неисправности Текст на дисплее Запрос на ТО (тип A, B или C) Свяжитесь с службой сервиса по телефону : Решение Обратитесь в сервисную службу для обслуживания котла центрального отопления. 8. Технические условия Размеры 96 x 144 x 34 (дл. x шир. x выс.), мм Высота без кнопок 96 x 144 x 25 (дл. x шир. x выс.), мм Питание Контроллер OpenTherm Через OpenTherm БП контроллер Через аккумуляторные батареи или переходник 5 В пост. тока Электрическое соединение Контроллер OpenTherm Связь OpenTherm (соединение для проводов низкого напряжения) БП контроллер Надежная двусторонняя связь Аккумуляторные батареи 3 x AA-батареи (срок службы: зависит от марки батареи) Цифровой вход Беспотенциальный контакт (переключатель) - Page 71 Условия окружающей среды Условия хранения Температура: -25°C – 60°C Относительная влажность: 5% – 90% без конденсации Условия эксплуатации Без батарей: 0°C – 60°C С батареями: 0°C – 55°C Температура Комнатная температура Диапазон измерения: -5°C – 65°C Максимальное отклонение температуры при 20°C: 0,3°C Температура наружного Измерение происходит в котле, и результат передается на воздуха термостат. См. документацию на котел по вопросам точности измерения. Установленный 5 – 35°C диапазон температур Возможности Датчик комнатной и наружной температуры: -5 общ. +5 с шагом калибровки 0,5°C Управление Плавное регулирование температуры Управление может быть оптимизировано Управление климатом в Заброс показаний: максимум 1°C после предварительного помещении подогрева Колебание температуры: менее 0,25°C...
- Page 72 Функции контроллера Индикация даты/ Время: часы 24 ч. (точность: до 365 секунд в год) времени Дата: день – месяц – год Автоматическое переключение на летнее время Точность установки Температура: 0,5°C. Суточная программа: 10 минут Диапазон беспроводной Рабочий диапазон БП контроллера в зданиях обычно составляет связи (БП контроллер) 30 метров. Диапазон в значительной степени зависит от преобладающей ситуации (см. пункт 3.1). Эксплуатация Управление через меню при помощи нажимных кнопок и нажимно-поворотной кнопки Установка Непосредственно на стену при помощи винтов или встроенной распределительной коробки в соответствии со стандартами. Встроенная система с возможностью использования встроенной части (арт. S100994)
- Page 73 Знаки качества EMC: 2004/108/EC – EN50165 (1997), 55014, 55022 и соответствия Излучение EN61000-6-3 стандартам Устойчивость EN61000-6-2 Ударное испытание IEC 68-2-32 Соответствие RoHS OpenTherm V3.0 SmartPower (только для контроллера OpenTherm) ETSI 300-220 (только для БП контроллера) Класс защиты IP20 при установке на стену, IPx4 для встроенной системы.
- Page 74 Sadržaj 5. Podešavanje ........80 1. Uvod ........... 75 5.1 Tri moda upotrebe .........80 2. Pregled ..........75 5.2 Kreiranje ili menjanje vremenskog programa ..........81 3. Instalacija ........... 76 5.3 Podešavanje stalnih temperatura ..83 3.1 Lokacija regulatora ........76 5.4 Grupna kontrola........84 3.2 Instalacija i povezivanje......77 5.5 Podešavanje strategije regulisanja..84 3.3 Lokacija senzora spoljne temperature...79 5.6 Podešavanje programa za godišnji 3.4 Sobni senzor (samo za regulator sa odmor ............87 RF signalom) .........79...
-
Page 75: Uvod
1. Uvod Sistem iSense je OpenTherm termostat sa tajmerom sa mnogim unapređenim funkcijama. Regulator se isporučuje u dve verzije: • iSense OpenTherm • iSense RF predajnik (bežični) sa iBase RF predajnikom (bazna stanica) Ovaj priručnik opisuje obe verzije (OpenTherm i RF predajnik). Kada se informacije odnose samo na jednu od ove dve verzije, to je jasno navedeno. Pun opis regulatora može da se pronađe u priručniku za instaliranje i servisiranje. 2. Pregled Regulatorom se upravlja pomoću menija, što znači da se veoma jednostavno koristi: ima samo tri dugmeta. Piktogrami Displej Vreme Temperatura Meniji u tekstualnom polju Dugme moda A Dugme moda B Menu Program Dugme A Dugme C (pritisne i okreće) Dugme B... -
Page 76: Instalacija
Najvažniji piktogrami Piktogrami koji nisu prikazani Vremenski program je aktivan Regulator zahteva grejanje Stalna dnevna temperatura Kotao centralnog grejanja je uključen za toplu vodu Stalna noćna temperatura Kotao centralnog grejanja je uključen za centralno grejanje Zaštita od zamrzavanja Letnji mod Izabrana je grupa 1 Ručno podešavanje Izabrana je grupa 2 Program za godišnji odmor Proizvodnja električne struje Funkcija stanja pripravnosti za Signali upozorenja TPV je isključena Pritisak vode u kotlu centralnog grejanja je prenizak Trenutna sobna temperatura Opšti simbol upozorenja Sobna temperatura je podešena Kotao centralnog grejanja zahteva servisiranje Baterija u regulatoru je skoro prazna Nema bežične veze 3. Instalacija 3.1 Lokacija regulatora Regulator je podrazumevano podešen na regulaciju sobe, što znači da se unutrašnja temperatura koristi za regulaciju centralnog grejanja. Zbog toga je najbolje da postavite regulator na unutrašnji zid sobe u kojoj provodite najviše vremena, kao što je dnevna soba. -
Page 77: Instalacija I Povezivanje
Nemojte postavljati regulator suviše blizu izvora toplote (kamin, radijator, lampa, sveće, direktna sunčeva svetlost itd.), odnosno na mestima na kojima može doći do promaje. Regulator sa RF signalom • Postavite regulator bar 1 metar od opreme koja emituje elektromagnetno zračenje, kao što su mašine za pranje veša, mašine za sušenje veša, bežični telefoni, televizori, računari, mikrotalasne peći itd. • Postavite regulator tako da ima dobar prijem. Uzmite u obzir činjenicu da će predmeti koji sadrže metal uticati na prijem. Tu spadaju armirani beton, ogledala i prozori sa metalnom presvlakom, izolacione folije itd. Domet regulatora sa RF signalom u zgradama je najčešće 30 metara. Napomena! Ova vrednost je samo indikativna. Stvarni domet RF signala veoma zavisi od okruženja. Zapamtite da broj zidova i plafona (metalnih ili drugih) može da ima (značajan) uticaj na prijem. Drugi predmeti koji sadrže metal takođe mogu da utiču na prijem. Tu spadaju ogledala i prozori sa metalnom presvlakom, izolacione folije itd. Jačina signala može da se vidi u Meni > Informacije. 3.2 Instalacija i povezivanje Sledeće mora da se uradi pre instaliranja i povezivanja regulatora: • Podesite kotao tako da može da se poveže sa regulatorom OpenTherm. - Page 78 • Isključite kotao. Podatke o tom postupku potražite u dokumentaciji kotla. OpenTherm interfejs nije osetljiv na polaritet, te stoga možete zameniti žice. To učinite na sledeći način: R000249-A (Samo regulator OpenTherm) Postavite tri AA baterije u regulator ako bude potrebno. One nisu isporučene. Baterije obezbeđuju da sat nastavi sa radom kada je kotao isključen. Baterije takođe napajaju pozadinsko osvetljenje regulatora kod kotlova koji nemaju sistem OpenTherm Smart Power. Ako imate kotao sa sistemom Smart Power, pozadinsko osvetljenje regulatora takođe radi bez baterija. (Samo regulator sa RF signalom) Postavite 3 AA baterije u regulator. One su potrebne za rad regulatora sa RF signalom. Regulator je sada spreman za upotrebu. Bazna stanica treba da se instalira za regulator sa RF signalom. Pogledajte dokumentaciju bazne stanice sa RF signalom. Podešeni programi se čuvaju ako su isključeni kotao ili regulator (čak i ako nisu postavljene baterije).
-
Page 79: Lokacija Senzora Spoljne Temperature
3.3 Lokacija senzora spoljne temperature Senzor spoljne temperature se ne isporučuje standardno sa regulatorom. Ovaj senzor vam je potreban samo ako želite da regulišete unutrašnju temperaturu prema vremenskim prilikama. Pogledajte dokumentaciju kotla da biste videli informacije o povezivanju senzora spoljne temperature. 3.4 Sobni senzor (samo za regulator sa RF signalom) Sobni senzor sa RF signalom je dostupan za regulator sa RF signalom kao opcija. Ovaj senzor zamenjuje unutrašnji senzor regulatora. 4. Pre prve upotrebe 4.1 Podešavanje jezika, vremena i datuma Kada povežete regulator, pojaviće se meni za izbor jezika (na međunarodnoj verziji) ili za podešavanje vremena (na holandskoj verziji). 1. Izaberite željeni jezik po potrebi tako što ćete okrenuti dugme C, a zatim pritisnuti dugme C da biste potvrdili. 2. Pratite uputstva na ekranu da biste izabrali vreme, godinu, mesec i dan. Regulator je sada spreman za upotrebu. Nakon instalacije pokrenuće se podrazumevani program (pogledajte pasus 4.2). Temperaturu sada reguliše ovaj vremenski program. Regulator se automatski prebacuje na letnje i zimsko računanje vremena. -
Page 80: Podrazumevano Podešavanje
4.2 Podrazumevano podešavanje Regulacija sobe Regulator je podrazumevano podešen na regulaciju sobe. To znači da se tok temperature vode centralnog grejanja reguliše na osnovu temperature u sobi u kojoj je instaliran regulator. Moguća je i regulacija kotla prema vremenskim uslovima (pomoću senzora spoljne temperature); drugim rečima, na osnovu spoljne temperature. Regulator ima programiranu krivu grejanja koja određuje temperaturu protoka vode zajedno sa spoljnom temperaturom. Kriva grejanja mora da se izabere tako da se i najmanje korišćena soba efikasno zagreva čak i kada je spoljna temperatura veoma niska. Pogledajte pasus 5.5 da biste dobili više informacija o regulisanju prema vremenskim uslovima. Vremenski program Podrazumevani vremenski program podešava temperaturu svaki dan na sledeći način: • 06.00 – 19.00: 20°C • 19.00 – 23.00: 21°C • 23.00 – 06.00: 15°C + T Naravno, možete prilagoditi vremenski program sopstvenim potrebama. Pogledajte poglavlje 5. 5. -
Page 81: Kreiranje Ili Menjanje Vremenskog Programa
• Normalni mod: ovo je standardni mod. Dostupna je većina opcija, kao što je vremenski program. • Prošireni mod: ovaj mod omogućava da koristite dva standardna vremenska programa (A i B), da menjate više podešavanja i zahtevate detaljnije informacije. Mod korišćenja možete promeniti putem menija: Meni > Podešavanja > Korisnik > Korisnički mod. U ovom priručniku je opisana većina funkcija koje se odnose na opciju “Normalni mod”. Ovo je podrazumevani mod nakon prvog pokretanja. 5.2 Kreiranje ili menjanje vremenskog programa Vremenski program automatski reguliše temperaturu tokom dana, a može se podesiti za svaki pojedinačni dan. Možete prilagoditi podrazumevani vremenski program ili uneti potpuno novi program. Regulator podrazumevano pokreće predgrevanje pre podešenog vremena tako da soba dostiže željenu temperaturu u tačno vreme. Pravljenje pregleda Korisno je da napravite svoj pregled sa vremenima prebacivanja: koja temperatura treba da bude i kada u vašoj kući? Naravno, ovo zavisi od činilaca kao što su ko je kod kuće i kada, kada ustajete itd. Možete podesiti do šest vremena prebacivanja dnevno. - Page 82 Kreiranje novog vremenskog programa 1. Izaberite Meni > Program > Vremenski prog. > Novo. 2. Izaberite početni program po potrebi (Kući za vikend, Kući sred-nedelj ili Stalno kod kuće). Sada možete kreirati sopstveni vremenski program na osnovu ovog programa. Pritisnite dugme C za potvrdu. 3. Pređite na dan za koji želite da podesite vremenski program. Pritisnite dugme C za potvrdu. 4. Pređite na vreme koje želite da podesite. Pritisnite dugme C za potvrdu. Možete koristiti dugme Brisanje da biste uklonili izabrano vreme prebacivanja.
-
Page 83: Podešavanje Stalnih Temperatura
Pritisnite dugme C za potvrdu. 3. Pređite na vreme koje želite da promenite. Pritisnite dugme C za potvrdu. Možete koristiti dugme Brisanje da biste uklonili izabrano vreme prebacivanja. 4. Koristite dugme C da biste podesili vreme za odgovarajuću željenu temperaturu. 5. Kada podesite sva vremena prebacivanja za određeni dan, možete da kopirate podešavanja za taj dan na druge dane: - Pređite na dan. - Pritisnite Kopiraj. - I zaberite dan ili više dana na koje želite da kopirate podešavanja pomoću dugmeta C i pritisnite Sačuvaj. 6. Pređite na dan. Zatim pritisnite dugme C. 7. Pređite na korak 2 da biste podesili sledeći dan ili pritisnite Nazad da biste zatvorili meni. Vraćanje podrazumevanih podešavanja Izaberite Meni > Program > Vremenski prog. > Fabrička podeš. da biste vratili podešavanja za podrazumevani vremenski program. -
Page 84: Grupna Kontrola
• Noćna temp.: sobna temperatura noću, što odgovara programu “Stalno noć”. • Zaštita od smrz.: sobna temperatura kojom se soba u kojoj je instaliran regulator štiti od smrzavanja. Ovo podešavanje se nalazi u programu “Frost zaštita”. Pomenuti programi su objašnjeni u pasusu 6.1. 5.4 Grupna kontrola Pomoću opcije c-Mix (modul za određivanje zona) regulator može da reguliše dve grupe; svakoj grupi može da se dodeli sopstveni program i strategija regulisanja. Ovo se obavlja ovde: Meni > Podešavanja > Sistem > Grejni sistem > Određivanje zona podrazumevano podešavanje je “Nema zona”. Opcija “1 i 2 odvojeno” može da se koristi da bi se svakoj grupi dodelio sopstveni program. Ikona o će se pojaviti na standardnom ekranu. Zatim možete pritisnuti dugme koje se rotira/pritiska da biste se prebacivali između regulisanja grupe 1 i grupe 2. Ako se izabere opcija “2 prati 1”, svakoj grupi se dodeljuje sopstvena strategija, ali grupa 2 će pratiti program grupe 1. - Page 85 Posebna podešavanja za regulisanje prema vremenskim uslovima Ako ste izabrali strategiju regulisanja prema vremenskim uslovima, izvestan broj dodatnih podešavanja je dostupan u Meni > Podešavanja > Sistem > OTC podešavanja. • Kriva grejanja: - Bazna spoljna T: bazna tačka spoljne temperature - Bazna T potisa: bazna tačka temperature toka - Klimat spoljna T: klimatska tačka spoljne temperature - Klimat T potisa: klimatska tačka temperature toka - Nagib krive: stepen nagiba krive grejanja u zavisnosti od sistema centralnog grejanja. Izaberite odgovarajući tip grejača: podno grejanje, radijatori ili konvektori. Ovo će obezbediti više udobnosti na početku i na kraju godine. Kriva grejanja se zasniva na spoljnoj temperaturi od 20°C. Kada se poveća željena sobna temperatura, kriva grejanja se pomera naviše. Stepen povećanja se određuje pomoću funkcije “RT efekat”.
- Page 86 Kriva grejanja – primer Povećana sobna temperatura Klimatska tačka tokom dana Željena sobna temperatura od 20°C tokom dana Željena sobna temperatura Bazna tačka od 15°C tokom dana Spoljna temperatura (°C) R000250-20-A Pogledajte priručnik za instaliranje i servisiranje da biste videli ograničenje temperature za dan/ noć. Podešavanja krive grejanja veoma zavise od dizajna sistema centralnog grejanja i kuće. To znači da nije moguće dati jasan savet u vezi sa ovim. Kriva grejanja može da se optimizuje tokom upotrebe. Kriva grejanja se takođe pomera naviše ili naniže kada se poveća ili smanji temperatura.
-
Page 87: Podešavanje Programa Za Godišnji Odmor
5.6 Podešavanje programa za godišnji odmor Može biti korisno da podesite program za godišnji odmor ako neko vreme niste kod kuće. To obezbeđuje konstantnu temperaturu u kući tokom podešenog perioda. Temperaturu podešavate sami. Program za godišnji odmor se automatski uključuje u 0.00 časova početnog dana, a isključuje se u 0.00 časova završnog dana. Na ekranu se pojavljuje simbol x. Ovaj program se isključuje i uklanja kada se završi podešeni period. Možete podesiti najviše 16 programa za godišnji odmor. Ovo možete učiniti u Meni > Program > Program god. odm: • Izaberite Pregled da biste pogledali podešene programe za godišnji. • Izaberite Promeni da biste promenili ili uklonili programe. • Izaberite Unos da biste dodali novi program. • Izaberite Željena temp. da biste podesili stalnu temperaturu. 6. Korišćenje regulatora 6.1 Izbor programa Možete izabrati neki od sledećih programa u opciji Program na glavnom ekranu: •... -
Page 88: Privremeno Menjanje Temperature
• Stalno leto: temperatura je konstantna na noćnoj temperaturi, a voda iz vodovoda je u stanju pripravnosti između 6.00 i 23.00 (što znači da ćete brže dobiti toplu vodu). 6.2 Privremeno menjanje temperature Možete (privremeno) isključiti izabrani vremenski program ili stalni program u bilo kom trenutku tako što ćete ručno podesiti temperaturu. 1. Okrenite dugme C na glavnom ekranu da biste podesili novu temperaturu. 2. Pritisnite Podesite vreme ako takođe želite da podesite završno vreme za temperaturu koju ste ručno podesili, a zatim izaberite to vreme pomoću dugmeta C. Ako ne izaberete završno vreme, a bio je aktivan vremenski program, taj vremenski program će ponovo postati aktivan u sledećoj tački prebacivanja. Ručni rad će se zatim isključiti. 3. Pritisnite Trajanje ako takođe želite da podesite završni datum za temperaturu koju ste ručno podesili, a zatim izaberite ovo vreme pomoću dugmeta C. 4. Pritisnite dugme C da biste se vratili u glavni meni ili sačekajte pet sekundi da se regulator automatski vrati u glavni meni. Pritisnite dugme Nastavi program da biste otkazali ručno menjanje temperature. 6.3 Mod kamina Kada temperatura dostigne željeni nivo u sobi u koju je postavljen regulator, centralno grejanje se isključuje. To može biti nepraktično ako je, na primer, upaljena vatra u kaminu ili se u toj sobi nalazi puno ljudi. Ostale sobe u kući se takođe više neće grejati u toj situaciji. -
Page 89: Informacije
Možete uključiti mod “Kamin” pomoću dugmeta Program tako da ostale sobe i dalje budu grejane. Time se isključuje ugrađeni sobni senzor u regulatoru. Temperatura vode u centralnom grejanju u toj tački se zatim održava. Ako u drugim sobama postane suviše hladno ili suviše toplo, možete povećati ili smanjiti sobnu temperaturu pomoću dugmeta C na regulatoru. Time se povećava ili smanjuje temperatura vode u centralnom grejanju. Možete postaviti termostatske ventile na radijatore da biste pojedinačno kontrolisali temperature u tim sobama. Mod “Kamin” treba da se aktivira samo ako regulator koristi sobnu temperaturu za regulisanje temperature. Savetujemo vam da zatvorite ventile na radijatoru u sobi u kojoj se nalazi regulator da biste sprečili da temperatura postane suviše visoka. Regulator se prebacuje na regulaciju prema vremenskim uslovima ako se koristi senzor spoljne temperature. 6.4 Informacije Možete zatražiti informacije o radu sistema centralnog grejanja, kao što su pritisak vode u sistemu centralnog grejanja i razne temperature, u Meni > Informacije. Dostupne informacije zavise od vaše jedinice za centralno grejanje. 6.5 Prikazuje procenjenu potrošnju energije Na meniju s informacijama možete da pronađete procenjenu potrošnju energije koju izračunava kontroler. Za tačan izračun podesite parametre: Meni > Podešavanja > Instalater > Izračun kWh. Više informacija potražite u priručniku za instaliranje i servisiranje. -
Page 90: Poruke
7. Poruke Ovako izgledaju poruke o grešci i servisne poruke: Nema veze sa Označavanje greške spolj. senzorom. Tekst na ekranu Meni Program R000251-20-A 7.1 Poruke o grešci c i Z su uključeni. Kôd greške - F200 Nema veze sa senzorom spoljne temperature Tekst na ekranu Nema veze sa spolj. senzorom. Rešenje Proverite vezu kotla sa senzorom spoljne temperature. c je uključeno. Kôd greške - F203 Neispravna veza sa kotlom Tekst na ekranu Komunikacijska greška. Proverite povezivanje. - Page 91 c je uključeno. Kôd greške - F214 Neispravno očitavanje temperature u prostoriji Tekst na ekranu Sobna temperatura je van mernog opsega ili je neispravan senzor. Rešenje Očitavanje sobne temperature je netačno. Ako je sobna temperatura između -5ºC i 65ºC, senzor temperature je možda neispravan. Kontaktirajte instalatera. c je uključeno. Kôd greške - F215 Greška regulatora Tekst na ekranu Unutrašnja greška. Greška regulatora. Rešenje Kontaktirajte instalatera. w i c su uključeni. Kôd greške - F216 Nema veze sa baznom stanicom (samo RF sistem) Tekst na ekranu Nema komunikacije sa baznom stanicom. Rešenje Proverite da li je bazna stanica za kotao uključena i da li ispravno radi (pogledajte priručnik predajnika ako bude potrebno).
- Page 92 Kôd greške - F227 Sačekajte informacije sa RF senzora Tekst na ekranu Čekam na informacije RF senzora. Ovo može potrajati do 15 min. Rešenje Ovaj kôd greške može da se pojavi nakon što se restartuje regulator sa RF signalom, npr. nakon menjanje baterije. Čim regulator sa RF signalom primi poruku sa povezanih RF senzora, poruka će nestati. Ako RF senzori ne pošalju signal, drugi kôd greške će se prikazati nakon 15 minuta. Označavanje greške e i c su uključeni. Pritisak vode prenizak Tekst na ekranu Pritisak vode u sistemu grejanja je prenizak. Dopunite vodu na odgovarajući zahtevani nivo pritiska Rešenje Dopunite vodu u sistemu centralnog grejanja (pogledajte dokumentaciju kotla). c je uključeno. Označavanje greške E-kôd: Greška kotla Tekst na ekranu Kvar kotla: Pogledajte spisak kodova u uputstvu za upotrebu. Rešenje Koristite E-kôd da biste pronašli grešku na aparatima koji se regulišu, npr.
-
Page 93: Servisna Poruka
7.2 Servisna poruka Označavanje greške ? je uključeno. Potreban je servis kotla Tekst na ekranu Potrebno je servisno održavanje (A, B ili C). Kontaktirajte instalatera. Broj telefona: Rešenje Kontaktirajte instalatera da bi servisirao kotao centralnog grejanja. 8. Tehničke specifikacije Dimenzije 96 x 144 x 34 (d x š x v) u mm Visina bez dugmadi 96 x 144 x 25 (d x š x v) u mm Napajanje Regulator OpenTherm Putem OpenTherm interfejsa Regulator sa RF signalom Putem baterija ili slobodnog adaptera od 5 V DC Električna veza Regulator OpenTherm OpenTherm komunikacija (veza za niskonaponske žice) - Page 94 Uslovi u okruženju Uslovi za skladištenje Temperatura: -25°C – 60°C Relativna vlažnost: 5% – 90% bez kondenzacije Radni uslovi Bez baterija: 0°C – 60°C. Sa baterijama: 0°C – 55°C Temperatura Sobna temperatura Opseg merenja: -5°C – 65°C Maksimalno odstupanje temperature na 20°C: 0,3°C Spoljna temperatura Merenje se vrši u kotlu i šalje regulatoru. Pogledajte dokumentaciju kotla u vezi sa preciznošću merenja. Podešeni opseg 5 – 35°C temperature Unutrašnji i spoljni senzor temperature: od -5 do + 5 u koracima od Opcije kalibracije 0,5°C Regulacija Modulaciona regulacija temperature Regulacija može da se optimizira Regulacija sobe Prekoračenje: maksimalno 1°C nakon predgrevanja Varijacija temperature: manje od 0,25°C...
- Page 95 Karakteristike regulatora Prikazivanje datuma/ Vreme: 24-časovni sat. (preciznost: do oko 365 sekundi godišnje) vremena Datum: dan – mesec – godina Automatsko prebacivanje na letnje računanje vremena Podešavanje preciznosti Temperatura: 0,5°C. Vremenski program: 10 minuta Domet bežične veze Domet regulatora sa RF signalom u zgradama je najčešće 30 metara. (regulator sa RF Na domet veoma utiče preovlađujuća situacija (pogledajte pasus 3.1). signalom) Upravljanje pomoću menija korišćenjem dugmadi koja se pritiskaju i Upravljanje dugmeta koje se pritiska i okreće Instalacija Direktno na zid pomoću vijaka ili ugrađene spojne kutije prema standardima. Ugrađeni sistem može da koristi ugrađeni deo (čl. S100994)
- Page 96 Oznake kvaliteta EMC: 2004/108/EC – EN50165 (1997), 55014, 55022 i usaglašenost sa Emisija EN61000-6-3 standardima Imunitet EN61000-6-2 Test padanja IEC 68-2-32 Usaglašeno sa RoHS OpenTherm V3.0 SmartPower (samo regulator OpenTherm) ETSI 300-220 (samo regulator sa RF signalom) Klasa zaštite IP20 za zidnu instalaciju, IPx4 za ugrađeni sistem.
- Page 97 İçerik 1. Giriş ............ 98 6. Kontrolörü kullanma ....... 110 6.1 Program seçme ........110 2. Genel bakış ........98 6.2 Sıcaklığı geçici olarak değiştirme ..111 6.3 Şömine modu ........111 3. Kurulum ..........99 6.4 Bilgi............112 3.1 Kontrolörün konumu ......99 6.5 Tahmini enerji tüketimi 3.2 Kurulum ve bağlantı...
-
Page 98: Giriş
1. Giriş iSense birçok gelişmiş işlevi olan bir OpenTherm zamanlayıcı termostattır. Kontrolörün iki sürümü vardır: • iSense OpenTherm • iSense RF (kablosuz); iBase RF (baz istasyonu) verici ile Bu kılavuz iki sürümü de (OpenTherm ve RF) kapsamaktadır. İki sürümden yalnızca biriyle ilgili bilgiler açıkça belirtilmiştir. Kontrolörün tam açıklaması Kurulum ve Servis kılavuzunda bulunabilir. 2. Genel bakış Kontrolör menü güdümlü olup bu çalıştırmanın çok basit olduğu anlamına gelir: yalnızca üç düğmesi vardır. Piktogramlar Ekran Saat Sıcaklık Metin kutusu menüler Mod düğmesi A Mod düğmesi B Menü Program Düğme A Düğme C (bas çevir) DüğmeAB R000248-10-A... -
Page 99: Kurulum
En önemli piktogramlar Gösterilmeyen piktogramlar Saat programı etkin Kontrolör ısı istiyor Sürekli gündüz sıcaklığı Sıcak su için merkezi ısıtma kazanı açık Sürekli gece sıcaklığı Merkezi ısıtma için merkezi ısıtma kazanı açık Donma koruması Grup 1 seçili Yaz modu Grup 2 seçili Manuel ayar Elektrik üretimi Tatil programı Uyarı simgeleri DHW bekleme işlevi kapalı Merkezi ısıtma kazanında su basıncı çok düşük Şu anki oda sıcaklığı Genel uyarı simgesi Oda sıcaklığı ayarlandı Merkezi ısıtma kazanı servis gerektiriyor Kontrolörün pili boşalmak üzere Kablosuz bağlantı yok 3. Kurulum 3.1 Kontrolörün konumu Kontrolör varsayılan olarak oda kontrolüne ayarlanmıştır, yani merkezi ısıtmayı kontrol etmek için iç sıcaklık kullanılır. Bu nedenle kontrolörü salon gibi en çok zaman geçirdiğiniz odanın iç duvarına yerleştirmeniz en iyisidir. -
Page 100: Kurulum Ve Bağlantı
Kontrolör RF • Kontrolörü elektromanyetik dalga yayan çamaşır makinesi, kurutma makinesi, telsiz telefon, TV, bilgisayar, mikrodalga fırın gibi cihazlardan en az 1 metre uzağa yerleştirin. • Kontrolörü çekişi iyi olacak şekilde yerleştirin. Metal içeren nesnelerin çekişi etkileyeceğini hesaba katın. Buna çelik donatılı beton, metal kaplamalı aynalar ve pencereler, yalıtım filmleri vb. dahildir. Binalarda kontrolör RF’sinin menzili genellikle 30 metredir. Not! Bu değer sadece bilgi amaçlıdır. RF sinyalinin gerçek menzili büyük ölçüde bulunulan ortama bağlıdır. Duvar ve tavan (metal veya diğer) sayısının çekiş üzerinde (kayda değer) etkisinin olabileceğini unutmayın. Metal içeren diğer nesneler de çekişi etkileyebilir. Buna metal kaplamalı aynalar ve pencereler, yalıtım filmleri vb. dahildir. Sinyal gücü Menü > Bilgi aracılığıyla görülebilir. 3.2 Kurulum ve bağlantı Kontrolörü kurup bağlamadan önce aşağıdakileri yapmanız gerekir: • Kazanı bir kontrolör OpenTherm’ine bağlanabilecek şekilde ayarlayın. • Kazanı kapatın. Bu işlem için kazanın belgelerine bakın. OpenTherm fazlara duyarlı değildir, bu nedenler tellerin yerini değiştirebilirsiniz. -
Page 101: Dış Sensörün Konumu
Bunu aşağıdaki şekilde yapın: R000249-A (Yalnızca kontrolör OpenTherm’i) Gerekiyorsa kontrolöre üç AA pil takın. Bunlar ürünle birlikte verilmez. Piller kazan kapatıldığında saatin çalışmaya devam etmesini sağlar. OpenTherm Akıllı Güç özelliği olmayan kazanlarda piller kontrolörün arka aydınlatmasını da sağlar. Akıllı Güç özelliği olan bir kazanınız varsa, kontrolörün arka aydınlatması pil olmadan da çalışır. (Yalnızca kontrolör RF’si) Kontrolöre 3 AA pil takın. Bunlar kontrolör RF’sinin çalışması için gereklidir. Kontrolör şimdi çalışmaya hazırdır. Kontrolör RF’si için baz istasyonunun kurulması gerekir. Baz istasyonunun RF belgelerine bakın. Kazan veya kontrolör kapatılırsa ayarlanmış olan programlar kaydedilir (pil olmasa bile). 3.3 Dış sensörün konumu Kontrolörle birlikte standart olarak bir dış sıcaklık sensörü sağlanmaz. Bu sensör yalnızca iç sıcaklığın hava durumu telafi edilerek kontrol edilmesini istiyorsanız gereklidir. Dış sıcaklık sensörü bağlama hakkında bilgi için kazanınızın belgelerine bakın. -
Page 102: Oda Sensörü (Yalnızca Kontrolör Rf Için)
3.4 Oda sensörü (yalnızca kontrolör RF için) Kontrolör RF’si için seçenek olarak bir RF oda sensörü vardır. Bu sensör dahili kontrolör sensörünün yerini alır. 4. İlk kullanımdan önce 4.1 Dili, saati ve tarihi ayarlama Kontrolörü bağladığınızda dili seçme (uluslararası sürüm) veya saati ayarlama (Hollandaca sürüm) menüsü görünür. 1. Gerekiyorsa C düğmesini döndürerek istediğiniz dili seçin ve sonra C düğmesine basarak onaylayın. 2. Saati, yılı, ayı ve günü seçmek için ekrandaki talimatları izleyin. Kontrolör şimdi çalışmaya hazırdır. Kurulumdan sonra varsayılan program etkinleştirilir (bkz. paragraf 4.2). Sıcaklık artık bu saat programının kontrolündedir. Kontrolör yaz saati ve kış saati ayarları arasında otomatik olarak geçiş yapar. 4.2 Varsayılan ayar Oda kontrolü Kontrolör varsayılan olarak oda kontrolüne ayarlanmıştır. Bu, merkezi ısıtma suyunun akış sıcaklığının kontrolörün kurulu olduğu odadaki sıcaklığa göre kontrol edildiği anlamına gelir. Hava durumu telafili kazan kontrolü de mümkündür (dış sensör ile); diğer deyişle dış sıcaklık baz alınır. -
Page 103: Ayar
Kontrolörde suyun akış sıcaklığını dış sıcaklığa göre belirleyen bir ısıtma eğrisi programlanmıştır. Isıtma eğrisi, dışarıdaki sıcaklık çok düşük olduğunda bile en az elverişli oda yeterince ısıtılabilecek şekilde seçilmelidir. Hava durumu telafili kontrol hakkında daha fazla bilgi için, bkz. paragraf 5.5. Saat programı Varsayılan saat programı günlük olarak sıcaklığı aşağıdaki şekilde ayarlar: • 06.00 – 19.00: 20°C • 19.00 – 23.00: 21°C • 23.00 – 06.00: 15°C + T Elbette saat programlarını kendi ihtiyacınıza göre uyarlayabilirsiniz. Bkz. Bölüm 5. 5. Ayar 5.1 Üç kullanım modu Kontrolörün üç kullanım modu vardır: • Basit mod: bu modda herhangi bir saat programı kullanılmaz. Kontrolörde sıcaklığı yalnızca manuel olarak ayarlayabilirsiniz. • Normal mod: bu standart moddur. Saat programı gibi birçok seçenek kullanılabilir. • Geniş mod: bu mod iki standart saat programı (A ve B) kullanmanızı, daha fazla ayarı değiştirmenizi ve daha ayrıntılı bilgi istemenizi sağlar. Kullanım modunu menüden değiştirebilirsiniz: Menü > Ayarlar > Kullanıcılar > Kullanıcı modu. Bu kılavuzda “Normal mod” ile ilişkili işlevlerin çoğu ele alınmıştır Bu mod ilk çalışmadan sonraki varsayılan moddur. -
Page 104: Saat Programı Oluşturma Ve Değiştirme
5.2 Saat programı oluşturma ve değiştirme Saat programı bir gün içindeki sıcaklığı otomatik olarak kontrol eder ve her gün için ayrı ayarlanabilir. Varsayılan saat programının ayarlayabilir veya tamamen yeni bir program girebilirsiniz. Kontrolör varsayılan olarak ayarlanan saatten önce ısıtmaya başlar, böylece doğru zamanda oda istenen sıcaklığa ulaşmış olur. Genel bakış hazırlama Geçiş saatlerini içeren kendi genel bakışınızı hazırlamanız yararlıdır: evinizde sıcaklığın ne zaman ne kadar olması gerekiyor? Bu elbette kimin ne zaman evde olduğuna, ne zaman uyandığınıza vb. bağlıdır. Her gün için altı taneye kadar geçiş ayarlayabilirsiniz. Yeni bir saat programı oluşturma 1. Menü > Program > Saat ayarı > Yeni öğesini seçin. 2. Uygunsa bir başlangıç programı (Hafta sonu, Hafta içi ya da Her gün) seçin. Şimdi bu programı baz alarak kendi saat programınızı oluşturabilirsiniz. - Page 105 6. Belirli bir gün için tüm geçiş saatlerini ayarladıktan sonra o günün ayarlarını diğer günlere kopyalayabilirsiniz: - Güne gidin. - Kopyala’ya basın. - C düğmesini kullanarak ayarları kopyalamak istediğiniz günü veya günleri seçin ve Kaydet’e basın. 7. Güne gidin. Sonra da C düğmesine basın. 8. Sonraki gün için 3. adıma gidin veya bu menüyü kapatmak için Geri düğmesine basın. Mevcut bir saat programını değiştirme 1. Menü > Program > Saat ayarı > Değiştir öğesini seçin. 2. Saat programını değiştirmek istediğiniz güne gidin. Onaylamak için C düğmesine basın. 3. Değiştirmek istediğiniz saate gidin. Onaylamak için C düğmesine basın. Seçili geçiş saatini silmek için Sil düğmesini kullanabilirsiniz. 4. C düğmesini kullanarak saati ve o saatte istediğiniz sıcaklığı ayarlayın.
-
Page 106: Sürekli Sıcaklık Ayarlama
6. Güne gidin. Sonra da C düğmesine basın. 7. Sonraki gün için 2. adıma gidin veya bu menüyü kapatmak için Geri düğmesine basın. Varsayılan ayarları geri yükleme Varsayılan saat programının ayarlarını geri yüklemek için Menü > Program > Saat ayarı > Fabrika ayarları öğesini seçin. 5.3 Sürekli sıcaklık ayarlama Saat programı yerine oda sıcaklığını sürekli olarak belirli bir değere de ayarlayabilirsiniz. Menü > Program aracılığıyla üç farklı sürekli sıcaklık ayarlayabilirsiniz: • Gündüz sıcaklığı: gün boyunca oda sıcaklığı “Sürekli gün” programına karşılık gelir. • Gece sıcaklığı: gece boyunca oda sıcaklığı “Sürekli gece” programına karşılık gelir. • Donma sıcaklığı: kontrolörün kurulu olduğu odayı donmaya karşı korumak için oda sıcaklığı. Bu ayar “Donma” programının altında bulunur. Belirtilen programlar paragraf 6.1 altında açıklanmıştır. -
Page 107: Kontrol Stratejisini Ayarlama
“1&2 ayrı” seçeneği her gruba kendi programını atamak için kullanılabilir. Standart ekranda o simgesi görünür. Döner düğmeye/basma düğmesine basarak grup 1 ile grup 2 arasında kontrolü değiştirebilirsiniz. “2 1’i takip” seçilirse, iki gruba da kendi stratejisi atanır, ancak 2. grup 1. grubun programını takip eder. 5.5 Kontrol stratejisini ayarlama Kontrolör oda kontrolü ve/veya daha durumu telafili eden kontrol stratejilerini çeşitli şekillerde kullanmanızı sağlar Menü > Ayarlar > Sistem > Kontrol ayarları aracılığıyla bir kontrol stratejisi seçebilirsiniz. Bu değişiklikleri uygularken, kullanıcı düzeyi “Genis mod” olarak ayarlanmalıdır (bkz. paragraf 5.1). Hava durumu telafili kontrol Hava durumu telafili bir kontrol stratejisini tercih ettiyseniz, Menü > Ayarlar > Sistem > OTC ayarı aracılığıyla ek olarak birkaç ayar kullanılabilir. • Isıtma eğrisi: - Maks dış... - Page 108 Isıtma eğrisinde dış sıcaklık 20°C baz alınır. İstenen oda sıcaklığı yükseltildiğinde, ısıtma eğrisi yukarı kayar. Artış derecesi “Oda etkisi” işlevi kullanılarak belirlenir. • Oda etkisi: ısıtma eğrisindeki kaymayı etkileyen faktör. • Sıck. limt. günd: gün içinde dış sıcaklık üzerine çıktığında merkezi ısıtmanın kapatıldığı sıcaklık. Gündüz sıcaklık limiti, istenen oda sıcaklığı Menü > Program > Gece sıcaklığı ile ayarlanan gece sıcaklığından yüksek olduğunda geçerli olur. • Sıck. limt. gece: gece süresinde dış sıcaklık üzerine çıktığında merkezi ısıtmanın kapatıldığı sıcaklık. Gece sıcaklık limiti, istenen oda sıcaklığı Menü > Program > Gece sıcaklığı ile ayarlanan gece sıcaklığına eşit veya bundan düşük olduğunda geçerli olur.
-
Page 109: Tatil Programı Ayarlama
Isıtma eğrisi – bir örnek İklimleme noktası Gündüz artırılan oda sıcaklığı Gündüz 20°C olarak istenen oda sıcaklığı Gündüz 15°C olarak istenen oda Taban nokta sıcaklığı Dış sıcaklık (°C) R000250-10-A Gündüz/gece sıcaklık limiti için kurulum ve servis kılavuzuna bakın. Isıtma eğrisinin ayarları büyük ölçüde merkezi ısıtma sisteminin tasarımına ve eve bağlıdır. Bu da bu konuda net bir öneri verilemeyeceği anlamına gelir. Isıtma eğrisi kullanım sırasında optimize edilebilir. Sıcaklık artırıldığında veya azaltıldığında ısıtma eğrisi de yukarı veya aşağı kayar. 5.6 Tatil programı ayarlama Bir süre evden uzakta olacaksanız bir tatil programı ayarlamanız yararlı olabilir. Bu, ayarladığınız dönemde evinizin sabit bir sıcaklıkta durmasını sağlar. Sıcaklığı kendiniz ayarlarsınız. -
Page 110: Kontrolörü Kullanma
Tatil programı başlangıç tarihinde 0:00 itibarıyla devreye girer ve bitiş tarihinde 0:00 itibarıyla sona erer. Ekranda x simgesi görünür. Ayarlanan dönem sona erdiğinde bu program kapatılır ve kaldırılır. En fazla 16 tatil programı ayarlayabilirsiniz. Bunu Menü > Program > Tatil programı aracılığıyla yaparsınız: • Tatil programlarına bakmak için Görünüm’ü seçin. • Programları değiştirmek veya kaldırmak için Değiştir’i seçin. • Yeni bir program girmek için Giriş’i seçin. • Sabit sıcaklığı ayarlamak için İstenen sıck. öğesini seçin. 6. Kontrolörü kullanma 6.1 Program seçme Ana ekrandaki Program aracılığıyla aşağıdaki programlardan birini seçebilirsiniz: • Saat programlama: merkezi ısıtma sıcaklığı seçtiğiniz program tarafından kontrol edilir. • Sürekli gün: sıcaklık ayarladığınız gündüz sıcaklığında sabit kalır. • Sürekli gece: sıcaklık ayarladığınız gece sıcaklığında sabit kalır. •... -
Page 111: Sıcaklığı Geçici Olarak Değiştirme
6.2 Sıcaklığı geçici olarak değiştirme İstediğiniz zaman sıcaklığı el ile ayarlayarak seçili saat programını veya sürekli programı (geçici olarak) kapatabilirsiniz. 1. Yeni bir sıcaklık ayarlamak için ana ekranda C düğmesini çevirin. 2. El ile seçilen sıcaklık için bir bitiş saati de ayarlamak istiyorsanız, Ayarlama zamanı‘na basın ve C basma/döner düğmesini kullanarak bu saati seçin. Bir bitiş saati seçmezseniz ve bir saat programı etkinse, bu saat programı bir sonraki geçiş noktasında tekrar etkin olur. O zaman manuel operasyon kapatılır. 3. El ile seçilen sıcaklık için bitiş tarihi de ayarlamak istiyorsanız, Süreç’e basın ve C basma/döner düğmesini kullanarak bu zamanı seçin. 4. Ana menüye dönmek için C düğmesine basın veya kontrolörün otomatik olarak ana menüye dönmesi için beş saniye bekleyin. Manuel sıcaklık değişikliğini iptal etmek için, Programa devam düğmesine basın. 6.3 Şömine modu Kontrolörün bulunduğu odada sıcaklık istenen düzeye ulaştıktan sonra, merkezi ısıtma kapanır. Örneğin odada açık bir ateş yanıyorsa veya çok sayıda kişi varsa bu iyi olmayabilir. Bu durumda evdeki diğer odalar da artık ısıtılmayabilir. Program düğmesini kullanarak “Şömine” modunu açabilirsiniz, böylece diğer odalar ısıtılmaya devam eder. Bu, kontrolördeki dahili oda sensörünü kapatır. Böylece artık merkezi ısıtma suyunun sıcaklığı korunur. -
Page 112: Bilgi
Diğer odalar çok soğuk veya çok sıcak olursa, kontrolörde C basma/döner düğmesini kullanarak o odalardaki oda sıcaklığını artırabilir veya azaltabilirsiniz. Bu merkezi ısıtma suyunun sıcaklığını artırır veya azaltır. Bu odalarda sıcaklıkları ayrı ayrı kontrol etmek için radyatörlere termostatlı vanalar takabilirsiniz. “Şömine” modu yalnızca kontrolör sıcaklığı kontrol etmek için oda sıcaklığını kullanıyorsa etkinleştirilmelidir. Kontrolörün bulunduğu odada oda sıcaklığının çok yükselmesini önlemek için odadaki radyatör vanalarını kapatmanızı öneririz. Dış sıcaklık sensörü kullanılıyorsa kontrolör hava durumu telafili kontrole geçer. 6.4 Bilgi Merkezi ısıtma sisteminizle ilgili merkezi ısıtma sistemindeki su basıncı ve çeşitli sıcaklıklar gibi çalışma bilgilerini Menü > Bilgi menüsünden isteyebilirsiniz. Mevcut bilgiler merkezi ısıtma ünitenize bağlıdır. 6.5 Tahmini enerji tüketimi görüntüleniyor Bilgi menüsünde kontrolör tarafından ölçülen tahmini enerji tüketimini görebilirsiniz. Doğru ölçüm için parametreleri belirleyin: Menü > Ayarlar > Servis > kWh hesaplama. Daha fazla bilgi için kurulum ve servis kılavuzuna bakın. -
Page 113: Mesajlar
7. Mesajlar Bir arıza mesajı veya servis mesajı bunun gibi görünür: Dış sensörle Arıza gösterimi bağlantı yok. Görüntü metni Menü Program R000251-10-A 7.1 Arıza mesajları c ve Z yanar. Arıza kodu - F200 Dış sensörle bağlantı yok Görüntü metni Dış sensörle bağlantı yok. Çözüm Kazanın dış sıcaklık sensörüyle olan bağlantısını kontrol edin. c yanar. Arıza kodu - F203 Kazan bağlantısı hatalı Görüntü metni Haberleşme hatası. Bağlantıyı kontrol ediniz. - Page 114 c yanar. Arıza kodu - F214 Okunan oda sıcaklığı yanlış Görüntü metni Oda sıcaklığı ölçüm aralığının dışında veya sensör bozuk. Çözüm Okunan oda sıcaklığı yanlış. Oda sıcaklığı -5ºC ile 65ºC arasındaysa, sıcaklık sensörü arızalı olabilir.Servisine başvurunuz. c yanar. Arıza kodu - F215 Kumanda hatası Görüntü metni Dahili hata. Kumanda hatası. Çözüm Servisine başvurunuz. w ve c yanar. Arıza kodu - F216 İstasyona bağlantı yok (yalnızca RF) Görüntü metni İstasyonla haberleşme yok. Çözüm Kazanın baz istasyonunun açık ve doğru çalışıyor olup olmadığını kontrol edin (gerekiyorsa vericinin kılavuzuna bakın). Kontrolör ile baz istasyonu arasında bağlantı yoksa, bağlantıyı aşağıdaki şekilde tekrar kurun: - B az istasyonunu bağlantı moduna alın (bunun için baz istasyonunun kılavuzuna bakın).
- Page 115 Arıza kodu - F227 RF sensör bilgileri bekleniyor Görüntü metni RF sensör bilgileri bekleniyor. 15 dakika zaman alabilir. Çözüm Bu arıza kodu kontrolör RF’si yeniden başlatıldıktan sonra görünebilir; örneğin, pil değiştirildikten sonra. Kontrolör RF’si bağlı RF sensörlerden bir mesaj aldığında mesaj kaybolur. RF sensörleri bilgi veremezse, 15 dakika sonra başka bir arıza kodu görüntülenebilir. e ve c yanar. Arıza gösterimi Su basıncı çok düşük Görüntü metni Merkezi ısıtma sisteminizde su basıncı çok düşük. Gereken doluluk basıncına ulaşıncaya kadar su ilave edin. Çözüm Merkezi ısıtma sistemine su ilave edin (kazanınızın belgelerine bakın). c yanar. Arıza gösterimi E-kodu: Kazan hatası Görüntü metni Kazan hatası: Kullanıcı kılavuzundaki hata listesine bakınız. Çözüm E-kodunu kullanarak kontrol edilecek cihazlardaki (örneğin, kazan, kaskad kontrolör veya c-Mix) arızayı bulun. c ve v yanar. Arıza gösterimi Kontrolör pilleri boş...
-
Page 116: Service Message
7.2 Service message Arıza gösterimi Kazana servis gerekiyor ? yanar. Görüntü metni Bakım servis türü (A, B veya C) gerekiyor. Servisine başvurunuz. Telefon numarası: Çözüm Merkezi ısıtma kazanının bakımı için servisinize başvurun. 8. Teknik özellikler Boyutlar 96 x 144 x 34 (u x g x y) mm Düğmeler hariç yükseklik 96 x 144 x 25 (u x g x y) mm Güç kaynağı Kontrolör OpenTherm OpenTherm aracılığıyla Kontrolör RF Pil veya 5 V DC adaptör kullanarak Elektrik bağlantısı... - Page 117 Ortam koşulları Depolama koşulları Sıcaklık: -25°C – 60°C Bağıl nem: %5 – %90, yoğuşma yok Çalışma koşulları Piller olmadan: 0°C – 60°C Piller ile: 0°C – 55°C Sıcaklık Oda sıcaklığı Ölçüm aralığı: -5°C – 65°C 20°C'de maksimum sıcaklık sapması: 0,3°C Dış sıcaklık Ölçüm kazan içinde alınır ve kontrolöre gönderilir. Ölçümün doğruluğu hakkında bilgi için kazan belgelerine bakın. Sıcaklık aralığını ayarlama 5 – 35°C Kalibrasyon seçenekleri İç ve dış sıcaklık sensörü: -5 ila +5, 0,5°C adımlar Kontrol Modülasyonlu sıcaklık kontrolü Kontrol optimize edilebilir Oda kontrolü Aşma: ön ısıtmadan sonra maksimum 1°C Sıcaklık değişimi: 0,25°C'den az...
- Page 118 Kontrolörün özellikleri Tarih/saat gösterimi Saat: 24 saat. (doğruluk: yılda yaklaşık 365 saniye) Tarih: gün – ay – yıl Yaz saatine otomatik geçiş Ayar hassasiyeti Sıcaklık: 0,5°C. Saat programı: 10 dakika Kablosuz menzili Binalarda kontrolör RF’sinin menzili genellikle 30 metredir. Menzil (kontrolör RF) mevcut durumdan büyük ölçüde etkilenir (bkz. paragraf 3.1). Basma düğmeleri ve bir basma/döner düğme kullanılarak menüden Çalışma kontrol edilir Kurulum Standartlara uygun şekilde vidalar veya dahili bağlantı kutusu kullanılarak doğrudan duvar. Dahili sistem dahili parça (ürün S100994) kullanılarak mümkündür...
- Page 119 Kalite işaretleri ve EMC: 2004/108/EC – EN50165 (1997), 55014, 55022 standartlara uygunluk Emisyon EN61000-6-3 Bağışıklık EN61000-6-2 Düşme testi IEC 68-2-32 RoHS uyumlu OpenTherm V3.0 SmartPower (yalnızca kontrolör OpenTherm'i) ETSI 300-220 (yalnızca kontrolör RF'si) Koruma sınıfı Duvara montaj için IP20, dahili sistem için IPx4.
