Summary of Contents for Goobay NTS 120 W

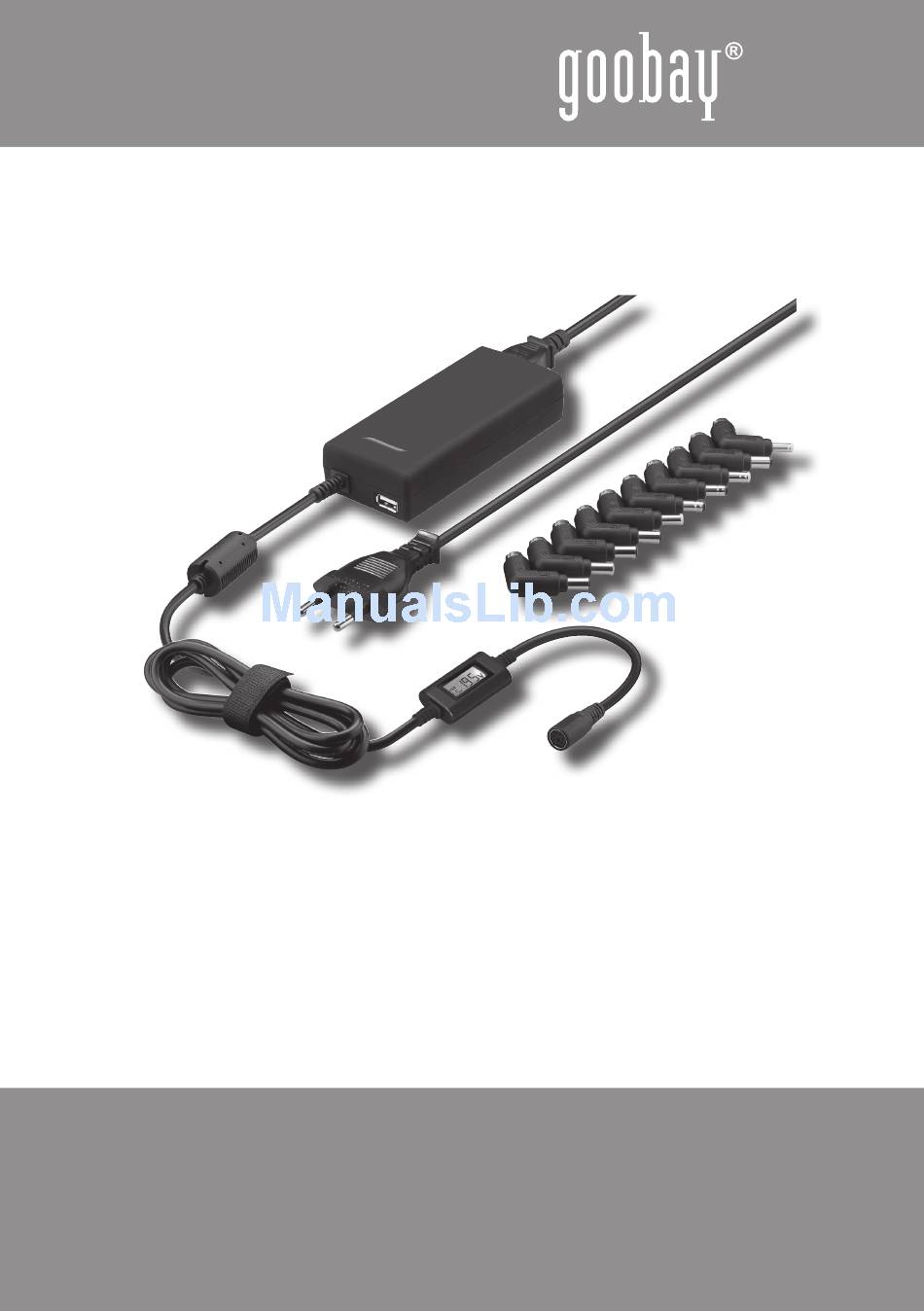

- Page 1 Schaltnetzteil NTS 120 W easy USB LCD 8A 54794 Switching mode power supply NTS 120 W easy USB LCD 8A 54794 Bedienungsanleitung Manual...
-
Page 2: Table Of Contents
Bedienungsanleitung Schaltnetzteil NTS 120 W easy USB LCD 8A 54794 ACHTUNG! Lesen Sie die Bedienungsanleitung vollständig und sorgfältig durch. Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zur korrekten Inbetriebnahme und Benutzung. Bewahren Sie sie auf, damit Sie diese bei Weitergabe des Gerätes an andere Personen übergeben können. -
Page 3: Sicherheitshinweise
3 Sicherheitshinweise: ACHTUNG! Die Montage und Demontage des Produktgehäuses sowie die Wartung der Elektronik darf nur durch ausgebildetes Elektro-Fachpersonal erfolgen! Es besteht u. a. Stromschlag- und Kurzschlussgefahr! • Ihr Produkt ist kein Spielzeug und gehört nicht in Kinderhände, weil zerbrechliche, kleine und verschluckbare Teile enthalten sind, die bei unsachgemäßem Gebrauch Per- sonen schädigen können! •... -
Page 4: Grafische Darstellung
Bedienungsanleitung 5 Grafische Darstellung: LCD-Anzeige 100-240 V AC USB Ausgang Netzstecker DC Anschluss DC Adapterstecker 6 Bedienung: 6.1 Netzteilnutzung: 1. Verbinden Sie das AC-Netzkabel mit dem Netzteil. 2. Stecken Sie das andere Ende des AC- Netzkabels in eine 100-240 V AC Steckdose ohne dass ein DC-Adapterstecker angeschlossen ist. -
Page 5: Laden Des Notebookakkus
2. Verbinden Sie ein USB-Ladekabel Ihres USB-Gerätes, wie MP3-Player, Handy, usw. mit Ihrem Gerät und der USB-Buchse des NTS 120 W easy USB LCD 8A um die USB-Ladefunktion zu aktivieren. (Bild D) Den Ladestatus entnehmen Sie Ihrem USB-Gerät. Ist kein DC-Stecker montiert, zeigt das Netzteil standardmäßig 15,5V an, sonst die Spannung des jeweiligen DC-Steckers, was für... -
Page 6: Gewährleistung Und Haftung
Bedienungsanleitung Die USB-Ladefunktion ist gestört. Lesen Sie kapitel 6.3 und achten Sie auf schlüssige Kabelverbindungen. andere Fragen Wenden Sie sich an Ihren Händler. 9 Gewährleistung und Haftung: • Der Hersteller gewährt 2 Jahre Garantie. • Da der Hersteller keinen Einfluss auf örtliche Gegebenheiten und die Installation des Produktes hat, deckt die Garantie nur das Produkt selbst ab. -
Page 7: Dc Adapter-Übersicht
13 CE-Konformitätserklärung: Dieses Gerät ist mit der nach der Richtlinie 2004/108/EG und 2006/95/EG vorgeschriebenen Kennzeichnung versehen: Mit dem CE Zeichen erklärt Goobay , eine registrierte Marke der Wentronic GmbH, dass das Gerät die ® grundlegenden Anforderungen und Richtlinien der europäischen Bestim- mungen erfüllt. - Page 8 The NTS 120 W easy USB LCD 8A is useable worldwide. The device takes all settings automati- cally by itself, controlled by the selected DC adaptor plug. The DC adaptor plugs are preset to the appropriate output voltage.
-
Page 9: Notes On Safety
3 Notes on Safety: ATTENTION! Only skilled electricians may assemble and disassemble the housing of the product. There is a risk of electric shock and short circuit! • Your product is not a toy and is not meant for children, because it contains small parts which can be swallowed and injured when used inappropriately! •... -
Page 10: Graphic Diagram
Manual 5 Graphic Diagram: LCD display 100-240 V AC mains plug USB output connection DC adaptor plug 6 Operating: 6.1 Using the power supply: 1. Connect the AC cord to the power supply unit. 2. Connect the other end of the AC cord with a 100-240 V AC mains socket without having already connected a DC adaptor plug. -
Page 11: Charging Notebook Batteries
2. Connect the USB cable of your USB device, like MP3- Players, Mobile Phones, etc. with your USB device and the USB socket of the NTS 120 W easy USB LCD 8A to activate the USB charging function. (Fig. D) Take the charging status from your USB device directly. -
Page 12: Warranty And Liability
Manual other questions Contact your dealer. 9 Warranty and Liability: • The producer grants a 2 years warranty to a new device. • As the manufacturer has no influence on installation, warranty of the product only applies to the product. •... -
Page 13: Dc Adaptor Plug Overview
13 CE-Declaration: This device corresponds to EU directives 2004/108/EC and 2006/95/EC: With the CE sign Goobay , a registered trademark of the Wentronic GmbH ® ensures, that the product is conformed to the basic standards and directives. - Page 14 Manual...
- Page 16 Revision Date: 2010-12-22 Version 1 Goobay is a registered ® trademark of Wentronic GmbH in Germany and/or other countries. Wentronic GmbH Pillmannstraße 12 38112 Braunschweig, Germany Designed and Developed in Germany. Assembled in China...
