HMI ZSUSBB USB Data Transfer Front
Cable Quick Reference Guide
I
NTRODUCTION
This guide contains a variety of safety messages related to the correct
operation of the USB Data Transfer Cable. Read this guide and any related
manuals carefully to understand how to correctly use this cable.
P
C
ACKAGE
This unit has been carefully packed, with special attention to quality. However,
if for any reason you find any of the contents of this package damaged or
missing, please contact your local Schneider Electric local distributor
immediately.
•
Installation Guide (this manual)
•
A USB mini-B male to USB mini-B female front cable (length: 1 m
[39.37 in.])
•
A water-repellent cap and strap with IEC 60529 IP65 protection
(See "Dimensions" on page 4.)
•
A nut (See "Dimensions" on page 4.)
•
A gasket (See "Dimensions" on page 4.)

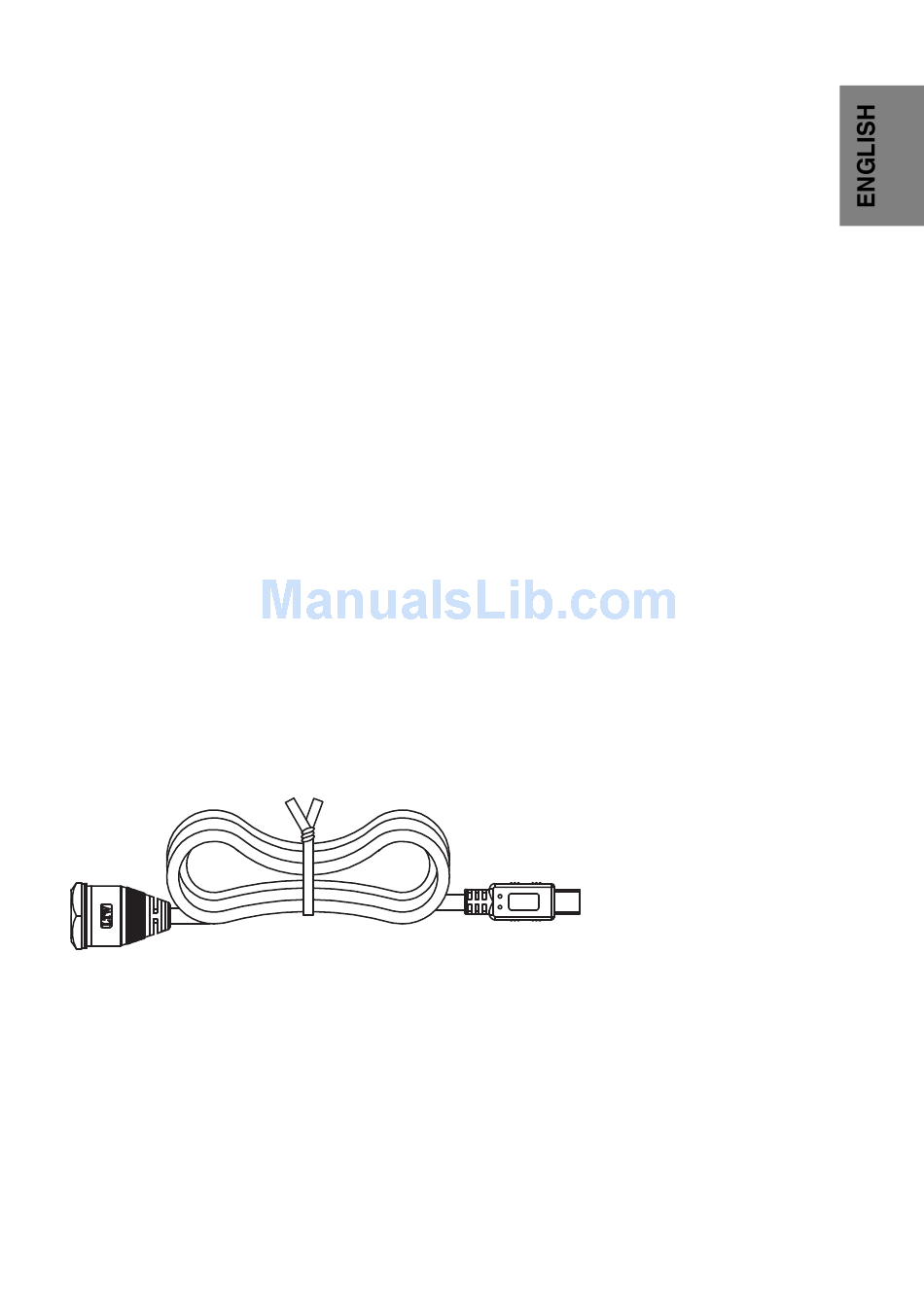

USB Data Transfer Cable (HMI ZSUSBB)
BBV27902
ONTENTS
1/48

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HMI ZSUSBB and is the answer not in the manual?

Questions and answers

Related Manuals for MRO Electric HMI ZSUSBB

Summary of Contents for MRO Electric HMI ZSUSBB

  • Page 1 HMI ZSUSBB USB Data Transfer Front Cable Quick Reference Guide NTRODUCTION This guide contains a variety of safety messages related to the correct operation of the USB Data Transfer Cable. Read this guide and any related manuals carefully to understand how to correctly use this cable.

  • Page 2: Risk Of Electric Shock

    DANGER RISK OF ELECTRIC SHOCK • Do not allow water to enter the connector. • Do not touch the connector if your hands are wet. Failure to follow these instructions will result in death or serious injury. CAUTION EQUIPMENT DAMAGE •...

  • Page 3: General Specifications

    PECIFICATIONS General specifications I/F Type USB (Specification Rev. 2.0) Connector Types USB Mini-B male-female Ports Environmental specifications Ambient Operating 0°C to 50°C (32°F to 122°F) Temperature Storage Temperature -10°C to 60°C (14°F to 140°F) Ambient Operating Humidity 10% to 90% RH (no condensation, wet bulb temperature: 39°C (102°F) or less) Storage Humidity 10% to 90% RH (no condensation, wet...
  • Page 4 IMENSIONS The following figures give the dimensions of the USB Data Transfer Front Cable: Gasket 1000 50mm 7.0 0.25 USB Plug Water Repellent Cap and Retaining Strap Gasket Water Repellent Cap (IP65) inch Note: Dispose of this unit according to your country’s regulations for similar types of products.
  • Page 5 NSTALLATION The USB Data Transfer Cable is attached to a computer’s USB port. DANGER RISK OF ELECTRIC SHOCK AND/OR FIRE • Do not disassemble or remodel this cable in any way. • Do not use this cable in areas where flammable gases are present. Doing so can result in an explosion.
  • Page 6 2A: Attach a connector of BMX XCA USB 018 HMI ZSUSBB the cable into the USB port of your Schneider unit with a USB mini-B port. 2B: Attach the cable’s other connector to a BMX XCA USB 018, mini-B USB A...

  • Page 7: Cutout Dimensions

    ANEL IMENSIONS WARNING INADEQUATE WATER / DUST / OIL SEAL • Use the panel cut-out pattern shown below on the left to have IP65 protection. • Use a round hole or any other hole geometry results in inadequate ingress protection. Water, dust, or oil ingress can result in equipment damage and inadequate transfer of data.
  • Page 8 8/48 BBV27902...

  • Page 9: Kurzanleitung Zum Usb- Datenübertragungskabel Hmi Zsusbb

    Kurzanleitung zum USB- Datenübertragungskabel HMI ZSUSBB INLEITUNG Diese Anleitung enthält verschiedene sicherheitsbezogene Informationen zur Verwendung des Datenübertragungskabels. Lesen Sie diese Anleitung und alle dazugehörigen Handbücher, um sich mit der korrekten Verwendung dieses Kabels vertraut zu machen. IEFERUMFANG Dieses Gerät wurde sorgfältig verpackt, mit besonderem Augenmerk auf die Qualität.
  • Page 10 GEFAHR GEFAHR EINES ELEKTRISCHEN SCHLAGES • Verhindern Sie das Eindringen von Wasser in den Stecker. • Berühren Sie den Stecker nicht mit nassen Händen. Nichtbeachten dieser Anweisungen kann zum Tod oder zu schweren Verletzungen führen. VORSICHT BESCHÄDIGUNG VON GERÄTEN • Verwenden oder lagern Sie dieses USB-Datenübertragungskabel nicht außerhalb des in dieser Anleitung angegebenen Temperaturbereichs.

  • Page 11: Allgemeine Technische Daten

    ECHNISCHE ATEN Allgemeine technische Daten Schnittstellentyp USB (Version 2..0) Steckertypen USB-Minibuchse Typ B Spezifikationen der Umgebungsbedingungen Umgebungstemperatur im 0°C bis 50°C (32°F bis 122°F) Betrieb Lagertemperatur -10°C bis 60°C (14°F bis 140°F) Umgebungsfeuchte im Betrieb 10% bis 90% r. F. (ohne Kondensation, Feuchtkugeltemperatur: 39°C (102°F) oder weniger) Lagerfeuchte...
  • Page 12 BMESSUNGEN Die folgenden Abbildungen zeigen die Abmessungen des USB- Datenübertragungskabels: Dichtung Mutter 1000 50mm 7.0 0.25 USB- Stecker Dichtungskappe und Bügel Mutter Dichtung Dichtungskappe (IP65) Zoll Hinweis: Entsorgen Sie dieses Gerät entsprechend der für diese Art von Produkten geltenden Vorschriften. 12/48 BBV27902...

  • Page 13: Installation

    NSTALLATION Das USB-Datenübertragungskabel wird an die USB-Schnittstelle des Computers angeschlossen. GEFAHR GEFAHR EINES ELEKTRISCHEN SCHLAGES UND/ODER BRANDGEFAHR • Zerlegen Sie das Kabel nicht und verändern Sie das Kabel nicht. • Verwenden Sie das Kabel nicht in einer Umgebung ein, die entzündliche Gase enthält.
  • Page 14 Installieren Sie das USB-Datenübertragungskabel wie folgt in einer Gehäusetür (Schalttafel): Schritt Aktion Abbildung Installieren Sie die USB-Minibuchse Typ B des Kabels wie folgt in der Schalttafel: Tür/Schalttafel 1A: Prüfen Sie, dass die separate Unterleg- Mutter 1,6 ~ 4,0 Zoll inch scheibe, die an der Ka- 0.06 ~ 0.16 ppe angebrachte...
  • Page 15 2A: Schließen Sie BMX XCA USB 018 HMI ZSUSBB einen Stecker des Kabels in den USB- Port (Typ B) Ihres Schneider-Geräts an. 2B: Schließen Sie den anderen Stecker des Kabels an ein USB A- Mini- USB A auf Ministecker Typ B-...

  • Page 16: Abmessungen Des Schalttafelausschnitts

    BMESSUNGEN DES CHALTTAFELAUSSCHNITTS WARNUNG UNZUREICHENDE ABDICHTUNG GEGEN WASSER/STAUB/ ÖL • Um einen IP65-Schutz zu erhalten, verwenden Sie einen Tafelausschnitt wie in der Abbildung unten links gezeigt. • Ein runder Tafelausschnitt oder eine andere Geometrie ermöglicht keinen ausreichenden Eindringschutz. Das Eindringen von Wasser, Staub oder Öl kann zu Schäden am Gerät und einer unzureichenden Datenübertragung führen.

  • Page 17: Contenu Du Carton

    Un capuchon résistant à l'eau et une sangle de protection IP65 IEC 60529 (Voir "Dimensions" en page 19.) • Un écrou (Voir "Dimensions" en page 19.) • Un joint (Voir "Dimensions" en page 19.) Câble de transfert de données USB (HMI ZSUSBB) BBV27902 17/48...
  • Page 18 DANGER RISQUE DE CHOC ELECTRIQUE • Ne pas laisser pénétrer d'eau dans le connecteur. • Ne pas toucher le connecteur avec les mains humides. Le non-respect de ces instructions peut conduire à des blessures graves ou mortelles. ATTENTION RISQUE DE DETERIORATION DU MATERIEL •...

  • Page 19: Caractéristiques Générales

    ARACTÉRISTIQUES Caractéristiques générales Type d'interface USB (Spécification Rév. 2.0) Types de connecteur Ports mini USB B mâle-femelle Caractéristiques environnementales Température ambiante de 0 à 50°C (32°F à 122°F) fonctionnement Température de stockage -10 à 60°C (14°F à 140°F) Humidité ambiante d'utilisation 10% à 90% HR (sans condensation, température au bulbe humide : 39°C (102°F) ou moins) Humidité...
  • Page 20 IMENSIONS Les figures ci-dessous donnent les dimensions du câble avant de transfert de données USB : Joint Ecrou 1000 50mm 7.0 0.25 Fiche USB Capuchon résistant à l'eau et sangle de maintien Ecrou Joint Capuchon résistant à l'eau (IP65) pouces Remarque : La mise au rebut de cet appareil doit être effectuée conformément aux réglementations de votre pays pour les types de produits comparables.
  • Page 21 NSTALLATION Le câble de transfert de données USB est relié au port USB d'un ordinateur. DANGER RISQUE DE CHOC ELECTRIQUE ET/OU D'INCENDIE • Ne pas démonter ni réutiliser ce câble de quelque façon que ce soit. • Ne pas utiliser ce câble dans des lieux où existent des gaz inflammables. Ceci pourrait conduire à...
  • Page 22 2A : Branchez un BMX XCA USB 018 HMI ZSUSBB connecteur du câble dans le port USB de votre appareil Schneider avec port mini USB B. 2B : Branchez l'autre connecteur du câble mini B USB A sur un câble...
  • Page 23 ÉCOUPE DU PANNEAU AVERTISSEMENT ETANCHEITE INCORRECTE A L'EAU / POUSSIERE / HUILE • Utilisez le gabarit de découpe de panneau présenté ci-dessous à gauche pour assurer la protection IP65. • L'utilisation d'un trou rond ou de toute autre géométrie de trou conduit à une protection incorrecte contre la pénétration d'eau.
  • Page 24 24/48 BBV27902...

  • Page 25: Contenido Del Paquete

    Una tapa para proteger contra el agua y una correa con protección IEC 60529 IP65 (Consulte “Dimensiones” en la página 26.) • Una tuerca (Consulte “Dimensiones” en la página 26.) • Una junta (Consulte “Dimensiones” en la página 26.) Cable de transferencia de datos USB (HMI ZSUSBB) BBV27902 25/48...

  • Page 26: Riesgo De Descarga Eléctrica

    PELIGRO RIESGO DE DESCARGA ELÉCTRICA • No permita que el agua entre en el conector. • No toque el conector con las manos húmedas. Si no se siguen estas instrucciones, pueden producirse heridas graves o la muerte. AVISO DAÑOS MATERIALES •...

  • Page 27: Especificaciones Generales

    SPECIFICACIONES Especificaciones generales Tipo de interfaz USB (especificación Rev. 2.0) Tipos de conector Puertos macho-hembra USB mini-B Especificaciones medioambientales Temperatura ambiente de De 0°C a + 50°C (de 32°F a 122°F) funcionamiento Temperatura de De -10°C a + 60 °C (de 14°F a 140°F) almacenamiento Humedad ambiente de Entre 10 y 90% de humedad relativa (sin...
  • Page 28 IMENSIONES En las siguientes ilustraciones se proporcionan las dimensiones del cable frontal de transferencia de datos USB: Junta Tuerca 1000 50mm 7.0 0.25 Enchufe USB Tapa para proteger contra el agua y una correa de sujeción Tuerca Junta Tapa para proteger contra el agua (IP65) pulg Nota: Deseche esta unidad de acuerdo con las normativas de su país para...

  • Page 29: Instalación

    NSTALACIÓN El cable de transferencia de datos USB se enchufa a un puerto USB del ordenador. PELIGRO RIESGO DE DESCARGA ELÉCTRICA Y/O INCENDIO • No desmonte ni remodele este cable de ninguna forma. • No use este cable en zonas en las que haya gases inflamables. De lo contrario se puede producir una explosión.
  • Page 30 2A: Coloque un conector BMX XCA USB 018 HMI ZSUSBB del cable en el puerto USB de la unidad Schneider mediante un puerto USB mini-B. 2B: Coloque el otro conector del cable en un cable mini-B USB A BMX XCA USB 018,...
  • Page 31 IMENSIONES DEL ORIFICIO DEL PANEL ADVERTENCIA SELLO DE ACEITE/POLVO/AGUA INADECUADO • Use el diseño del orificio del panel mostrado a continuación a la izquierda para tener protección IP65. • Use un orificio redondo, ya que cualquier otra geometría dará como resultado una protección de entrada no adecuada.
  • Page 32 32/48 BBV27902...

  • Page 33: Contenuto Della Confezione

    (lunghezza: 1 m (39,37")) • Tappo idrorepellente con protezione IEC 60529 IP65 (Vedere “Dimensioni” a pagina 33.) • Dado (Vedere “Dimensioni” a pagina 33.) • Guarnizione (Vedere “Dimensioni” a pagina 33.) Cavo di trasferimento dati USB (HMI ZSUSBB) BBV27902 33/48...
  • Page 34 PERICOLO RISCHIO DI SCARICHE ELETTRICHE • Non consentire l'ingresso di acqua nel connettore. • Non toccare il connettore con le mani bagnate. Il mancato rispetto delle presenti istruzioni può comportare la morte o lesioni gravi. ATTENZIONE DANNI ALLE APPARECCHIATURE • Non utilizzare né conservare il cavo di trasferimento dati USB a temperature esterne all'intervallo specificato nella presente guida.

  • Page 35: Specifiche Generali

    PECIFICHE Specifiche generali Tipo I/F USB (rev. specifiche 2.0) Tipi di connettore Porte maschio-femmina USB Mini-B Specifiche ambientali Temperatura ambiente durante Da 0°C a 50°C (da 32°F a 122°F) il funzionamento Temperatura Da -10°C a 60°C (da 14°F a 140°F) d'immagazzinamento Umidità...
  • Page 36 IMENSIONI Le illustrazioni seguenti mostrano le dimensioni del cavo anteriore di trasferimento dati USB: Guarnizione Dado 1000 50mm 7.0 0.25 Connettore USB Tappo idrorepellente Guarnizione Dado Tappo idrorepellente (IP65) pollici Nota: lo smaltimento di questa unità deve avvenire in conformità delle normative nazionali in vigore per prodotti di questo tipo.

  • Page 37: Installazione

    NSTALLAZIONE Il cavo di trasferimento dati USB è collegato alla porta USB di un computer. PERICOLO RISCHIO DI SCARICHE ELETTRICHE E/O INCENDIO • Non smontare né alterare in alcun modo il presente cavo, • Non utilizzare il presente cavo in aree in cui sono presenti gas infiammabili, per non esporsi al rischio di esplosione.
  • Page 38 2A: fissare un BMX XCA USB 018 HMI ZSUSBB connettore del cavo nella porta USB dell'unità Schneider con una porta USB mini-B. 2B: fissare l'altro connettore del cavo a mini-B USB A un cavo HMI STO 511/512 BMX XCA USB 018, da...
  • Page 39 IMENSIONI DELL APERTURA NEL PANNELLO AVVERTENZA TENUTA DI OLIO / ACQUA / POLVERE INADEGUATA • Per l'apertura nel pannello, utilizzare le dimensioni indicate in basso a sinistra per avere una protezione IP65. • Un foro rotondo o di qualsiasi altra forma determina una protezione in ingresso inadeguata.
  • Page 40 40/48 BBV27902...
  • Page 41 HMI ZSUSBB USB 数据传输前端电缆快速参 考指南 简介 本指南包含有关正确操作 USB 数据传输线的各种安全信息。 请仔细阅读本指 南及有关手册以了解如何正确使用电缆。 装箱物品 本单元经过精心包装，尤其注意质量无损。 然而，如果由于某些原因您发现箱 中的物品损坏或缺失，请立即与当地的 Schneider Electric 地区销售商联系。 安装指南 （本手册） • 一根前端 USB mini-B 插头到 USB mini-B 插口电缆 （长度： 1 米 • [39.37 英寸 ]） 一个防水帽和一根皮带，符合 IEC 60529 IP65 防护标准...
  • Page 42 危险 存在电击危险 • 请勿使连接器进水。 • 请勿用湿手触摸连接器。 不遵守这些说明可能导致死亡或严重人身伤害。 注意 设备损坏 • 使用或存储 USB 数据传输线时，温度不能超出本指南中规定的范围。 • 请勿在有化学蒸汽或烟气的环境中使用或存储本电缆。 不遵守这些说明可能导致人身伤害或设备损坏。 42/48 BBV27902...
  • Page 43 规格 一般规格 I/F 类型 USB （规格版本 2.0） 连接器类型 USB Mini-B 插头 - 接口端口 环境规格 环境工作温度 0° C 至 50° C （32° F 至 122° F） 储存温度 -10° C 至 60° C （14° F 至 140° F） 环境运行湿度 10% 至 90% RH （无冷凝，湿球温度： 39°...
  • Page 44 尺寸 下图显示了 USB 数据传输前电缆的尺寸： 衬垫 螺帽 1000 50mm 7.0 0.25 USB 插头 防水帽和保持皮带 螺帽 衬垫 防水帽 (IP65) 毫米 英寸 注： 请根据您所在国家 / 地区有关此类产品的法律处置此单元。 44/48 BBV27902...
  • Page 45 安装 USB 数据传输线连接到计算机的 USB 端口。 危险 存在电击和 / 或火灾危险 • 请勿以任何方式分解或改造此电缆。 • 请勿在有可燃性气体的环境中使用本电缆。 否则可能引起爆炸。 不遵守这些说明可能导致死亡或严重人身伤害。 按照下列步骤将 USB 数据传输线安装到机柜门 （面板）中： 步骤 操作 图解 将电缆的 USB mini-B 接 口连接器安装到面板上， 如下所示： 1A： 检查以确保单独的 门面板 垫圈、连接到帽的垫圈、 毫米 螺帽和帽未弯曲和扭曲。 螺帽 英寸 1,6 ~ 4,0 inch 0.06 ~ 0.16 1A：...
  • Page 46 2A： 通过 USB mini-B 端 BMX XCA USB 018 HMI ZSUSBB 口把电缆连接器连接到 Schneider 单元的 USB 端口。 2B： 将电缆的另一个连 接器连接到 BMX XCA USB 018， USB A 到 mini-B 电缆， mini-B USB A 然后可以将其连接到计 HMI STO 511/512 算机。 或 HMI STU 655...
  • Page 47 面板开口尺寸 警告 水 / 灰尘 / 油密封不适当 • 使用下面左侧所示的面板开口图形以获取 IP65 防护。 • 使用圆孔或其他形状的口将导致入口保护不充分。 水、灰尘或油脂进入设 备可能将其损坏并导致错误的数据传输。 不遵守这些说明可能导致死亡、严重人身伤害或设备损坏。 在低于最佳防护 (IP65) 也能满足要求的情况下可以使用圆孔。 毫米 ø20,8 ø20,8 ±0.1 ±0.1 英寸 ø0.82 ø0.82 inch ±0.004 ±0.004 ø19,4 ±0.1 ø0.76 ±0.004 BBV27902 47/48...
  • Page 48 *BBV2790200* 11/2009 Printed in 48/48 BBV27902...
