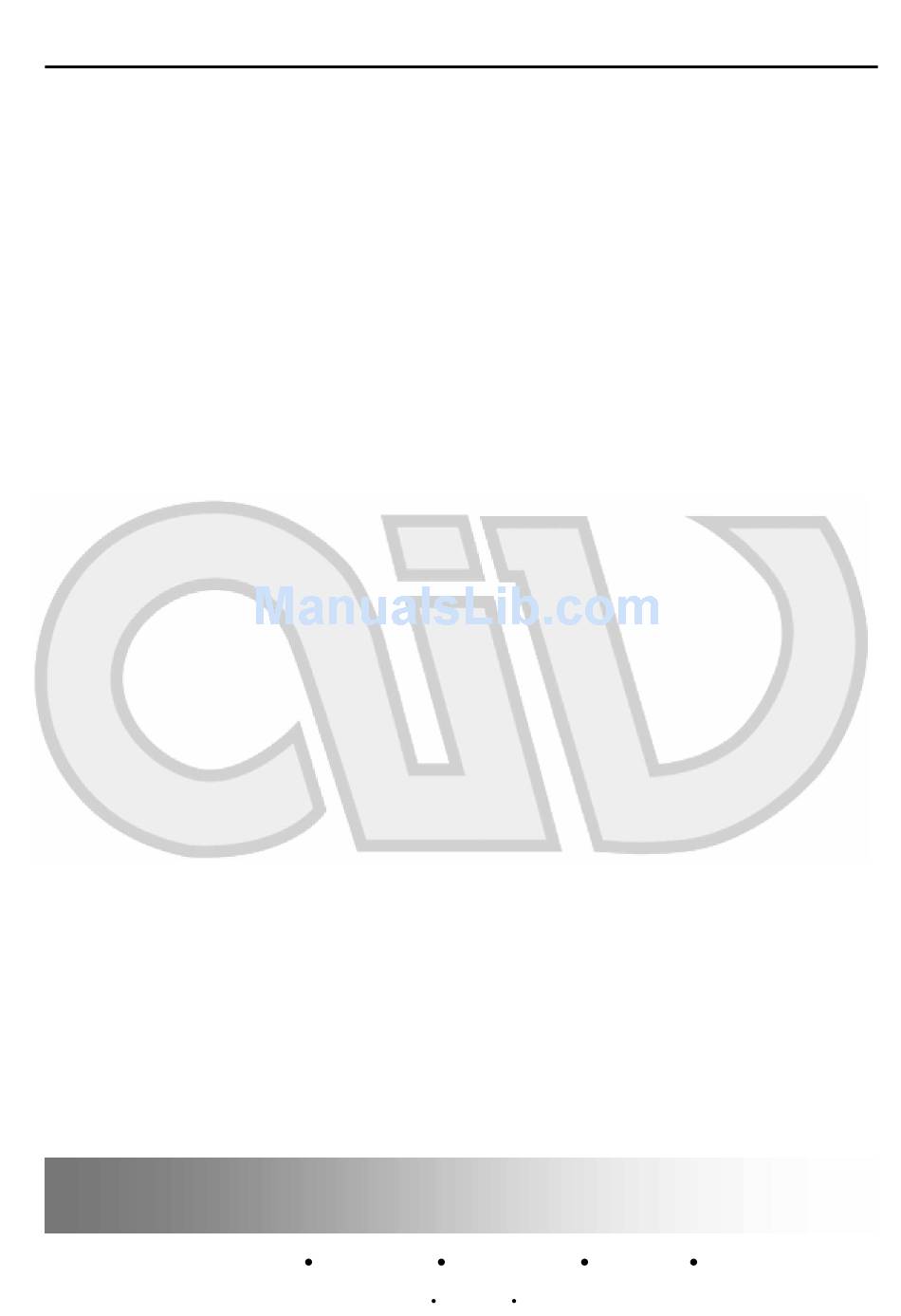

- Page 1 Kabelsatz zum IMU 670840 AUDI RNS-E 16:9 Bedienungsanleitung Instruction Manual 670845 A·I·V GmbH + Co. KG Tatschenweg 1 74078 Heilbronn info@aiv.de www.aiv.de A·I·V GmbH + Co. KG Tatschenweg 1 74078 Heilbronn...
-
Page 2: Table Of Contents
Inhaltsverzeichnis Inhaltsverzeichnis ........................2 Allgemeine Hinweise........................3 Lieferumfang..........................3 Allgemeine Sicherheitshinweise ....................4 Hinweise auf Voraussetzungen für den bestimmungsmäßigen Betrieb........5 Installation..........................6 Einbauanleitung AUDI RNS-E ..................6 Aktivierung des AV Eingangs ................... 6 Dualbetrieb eines DVB-T Tuners und DVD Players............7 Steuerung des DVB-T Tuners 190860..................7 Funktion (Tastenbelegung).................... -
Page 3: Allgemeine Hinweise
Allgemeine Hinweise Sehr verehrter Kunde, vielen Dank, dass Sie sich für ein Produkt der Firma AIV entschieden haben. Sie haben eine hervorragende Wahl getroffen. Bei der Entwicklung des Produktes wurde besonders auf Ihre persönliche Sicherheit, kombiniert mit bestmöglichstem Bedienungskomfort, modernem Design und aktuelle Produktionstechniken geachtet. -
Page 4: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise WARNUNG Die Installation darf nur durch geschultes Fachpersonal durchgeführt werden. Installationen nur im spannungslosen Zustand vornehmen. Dafür z.B. die Batterie vom Bordnetz trennen, beachten Sie dabei bitte die Vorgaben des Fahrzeugherstellers. • Verwenden Sie niemals sicherheitsrelevante Schrauben, Bolzen oder sonstige Befestigungspunkte an Lenkung, Bremssystem oder anderen Komponenten, um Ihre eigene Fahrsicherheit nicht zu gefährden. -
Page 5: Hinweise Auf Voraussetzungen Für Den Bestimmungsmäßigen Betrieb
Setzen Sie das Gerät keiner starken Sonnenbestrahlung oder anderen starken Hitzeeinwirkungen aus! Montieren Sie das Gerät nie in der Nähe von oder gar über Radiatoren, Warmluftschläuchen oder anderen Wärmequellen. Sorgen Sie für genügend Luftzirkulation um Schäden an den Gerätekomponenten zu vermeiden. -
Page 6: Installation
Den grauen Stecker des Kabelsatzes an der Rückseite des Navigationssystems (1) einstecken. Den jeweiligen Geräte Kabelsatz (z.B. 670846) mit dem Fahrzeugkabelsatz (670845) und über die beiliegende Y-Leitung mit dem Fernbedienungseingang des Endgeräts verbinden. Durch die Y-Leitung kann auch das original Infrarot Auge des Endgerätes weiterhin benutzt werden. -
Page 7: Dualbetrieb Eines Dvb-T Tuners Und Dvd Players
Dualbetrieb eines DVB-T Tuners und DVD Players Hierzu ist der optional erhältliche Kabelsatz nötig. Die Umschaltung des Fernbedienungscodes erfolgt mittels Langem Tastendruck (min. 2 sec.) auf das rechte Poti (3 bzw. 7). Um aktuell erkennen zu können welcher Fernbedienungscode gerade aktiv ist, wird dies bei Fahrzeugen mit vorhandenem FIS im Audiomenü des Tachodisplays angezeigt: DVBT bzw. -
Page 8: Steuerung Des Dvd Players 190861
Kabellänge ca. 400 mm Das Gerät ist für den automotiven Bereich gedacht und hat daher eine Lebensdauer von maximal 10 Jahren. A·I·V GmbH + Co. KG Tatschenweg 1 74081 Heilbronn Germany info@aiv.de www.aiv.de A·I·V GmbH + Co. KG Tatschenweg 1 74078 Heilbronn... -
Page 9: Table Of Content
Table of content Table of content ........................9 General advice........................10 Scope of delivery ........................10 General safety instructions ....................11 References of legal regulations for operation ................12 Installation..........................13 Installation AUDI RNS-E....................13 Activating the AV input....................14 Twin operation of a DVB-T tuner and DVD player ............14 Control of the DVB-T Tuner 190860 ..................15 Operation........................15 Control of the DVD Player 190861..................15... -
Page 10: General Advice
General advice Dear client, many thanks for having chosen an AIV product. You have made a magnificent choice. While developing this product, your personal safety combined with the best operating service, modern design and an up-to-date production technique was especially taken into account. -
Page 11: General Safety Instructions
General safety instructions WARNINGS Installation requires special knowledge. Do not install the unit yourself. For safe and reliable installation, consult a dealer having special knowledge. Installation may only be done during idle status. Disconnect the battery from the car´s electrical system, for example. -
Page 12: References Of Legal Regulations For Operation
If smoking, abnormal sound or peculiar smell happens, disconnect the power source. Stop using this unit. Protect the unit against any kind of heat. Never mount it close to heat sources. This product should never be placed near or over a radiator or under the sun. This product should not be placed in a built-in installation such as a bookcase or rack unless proper ventilation is provided. -
Page 13: Installation
Connect the grey plug from cable kit with the jack in the rear (1) of the head unit. Connect the respective device cable kit (e.g. 670846) and the vehicle cable kit (670845) via the enclosed Y-cable with the remote control input from the video device. Due to the Y-cable, the original IR eye can be used further on. -
Page 14: Activating The Av Input
Activating the AV input While pressing the “CD/TV” key (1), the “source” menu is indicated. With another press on the upper right key (2), located above the rotary knob (3), the now shown menu offers the new added menu point “TV”. Access to this can be achieved by turning and pressing the knob for selection. -
Page 15: Control Of The Dvb-T Tuner 190860
AUDI RNS-E 16:9 Control of the DVB-T Tuner 190860 Operation Channel down (last preset). („CH-“) This feature can also be controlled with the steering wheel controls. Channel up (next preset). („CH+”) This feature can also be controlled with the steering wheel controls. Short: „EPG“, long: ON/ OFF DVB-T tuner Short: Source (AV1, AV2, TV). -
Page 16: Service Notes
Cable length approx. 400 mm This unit is only for automotive use and has therefore a lifetime of max. 10 years. A·I·V GmbH + Co. KG Tatschenweg 1 74081 Heilbronn Germany info@aiv.de www.aiv.de A·I·V GmbH + Co. KG Tatschenweg 1 74078 Heilbronn...
