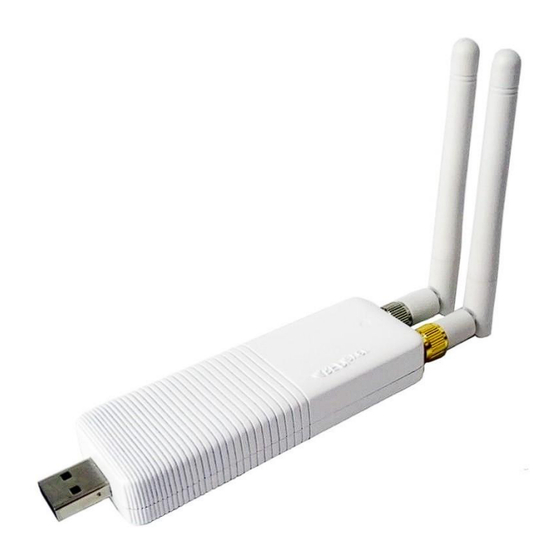

RF Player RFP1000 User Manual
  1. Manuals
  2. Brands
  3. RF Player Manuals
  4. Computer Hardware
  5. RFP1000
  6. User manual

RF Player RFP1000 User Manual

Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
1
GUIDE D'UTILISATION
RFP1000 v1.0
User Guide RFP1000 V1.0 -
www.rfplayer.com

Advertisement

loading
Need help?

Need help?

Do you have a question about the RFP1000 and is the answer not in the manual?

Questions and answers

Summary of Contents for RF Player RFP1000

  • Page 1 GUIDE D’UTILISATION RFP1000 v1.0 User Guide RFP1000 V1.0 - www.rfplayer.com...
  • Page 2 TRANSCODEUR sur 32 trames par fréquences (soit 64 trames au total). Vous avez la possibilité d'utiliser le format RFLINK pour l'échange de trames radio. Par défaut, après le pré-réglage d'usine et en mode autonome, la RFP1000 exécute la fonction de Répéteur. User Guide RFP1000 V1.0 -...
  • Page 3 Liste des protocoles compatibles avec le RFP1000 : User Guide RFP1000 V1.0 - www.rfplayer.com...
  • Page 4 [433.650 +/-400Khz], (de même 868,350/868,950 sur l'autre récepteur), par contre si des appareils sont fortement décalés et hors de cette bande de réception, ils ne seront pas captés. L'indice '5' correspond à une bande très étroite qui nécessite des appareils de haute User Guide RFP1000 V1.0 - www.rfplayer.com...
  • Page 5 BLEU : La LED s'allume en bleu lorsqu'un signal RF quelconque est reçu. Cela peut être une information utile ou un parasite. ROSE : La LED s'allume en rose lorsqu’une trame est reconnue et décodée. ROUGE : La LED s'allume en rouge lorsqu'une trame est émise. User Guide RFP1000 V1.0 - www.rfplayer.com...
  • Page 6 DIM : valeur de dimming (exemple 40 pour 40% sur un variateur de puissance) si l'action est DIM. Remarque : l'appairage initial entre un émetteur et un appareil récepteur se fait par l'action ASSOC. Ensuite il est possible de faire des actions ON/OFF/DIM. User Guide RFP1000 V1.0 - www.rfplayer.com...
  • Page 7 PARROT. Se mettre à 3-4 mètres de RFPLAYER et activer l'émission de la trame à acquérir. Observer les clignotements de la LED. Si rien ne se passe, approchez-vous progressivement de RFPLAYER. User Guide RFP1000 V1.0 - www.rfplayer.com...
  • Page 8 'A/B' de PARROT seront translatés vers les ID 'G/H' du protocole choisi), ainsi que son Qualifier. Sauvegarder ensuite ou retirer le transcodage. Remarque : Le configurateur peut envoyer des valeurs de transcodage vers RFPLAYER mais ne peut lire ces informations. User Guide RFP1000 V1.0 - www.rfplayer.com...
  • Page 9 - Mode "Garder en l'état". Dans ce cas, les paramètres d'entrées ont déjà été acquis, vous souhaitez uniquement modifier les paramètres du protocole de sortie. Pensez à remplir l'aide-mémoire. L'aide-mémoire est stocké dans RFPLAYER et non le présent configurateur. Protocole de sortie User Guide RFP1000 V1.0 - www.rfplayer.com...
  • Page 10 Remarque : PARROT peut réaliser également un transcodage (sur lui-même et sur son groupe A/B). Le transcodeur a ici une résolution plus fine (unitaire) des transcodages et il y a priorité sur le transcodage de PARROT. User Guide RFP1000 V1.0 - www.rfplayer.com...
  • Page 11 Reset Usine partiel Les paramètres RF sont réinitialisés à leur valeur usine, sauf les enregistrements PARROT et Transcodeur qui demeurent préservés. Reset Usine total L'ensemble des paramètres est réinitialisé, y compris les enregistrements PARROT et Transcodeur. User Guide RFP1000 V1.0 - www.rfplayer.com...
  • Page 12 étendre la couverture de systèmes radiofréquences dans la maison et à l’extérieur. Les signaux reçus par le RFP1000 sont remis en forme, ré-amplifiés et réémis. Le répéteur fonctionne de manière autonome et ne nécessite pas la présence d’une BOX domotique.
  • Page 13 « 1 » sur le 868Mhz. Ce choix de sélectivité va certes permettre d’écouter le 868,350 et 868,950 Mhz simultanément, mais va également diminuer la sensibilité du récepteur en 868Mhz. En outre, les sources radio 868Mhz ne doivent pas être exagérément hors-bande. User Guide RFP1000 V1.0 - www.rfplayer.com...

  • Page 14: Mise A Jour

    MISE A JOUR Le logiciel embarqué (firmware) du RFP1000 peut être mise à jour à partir de fichiers avec l’extension .RFP. La version courante du RFP1000 est visible dans l’onglet « SYSTEME » du configurateur. Il peut être nécessaire de relancer le configurateur après qu’une nouvelle version du logiciel a été...
  • Page 15 USER GUIDE RFP1000 v1.0 User Guide RFP1000 V1.0 - www.rfplayer.com...
  • Page 16 You have the option to use the RFLINK format for the Radio Frequency frames exchange. By default after the factory pre-setting and if use in Stand Alone mode, the RFP1000 performs the Repeater Function. List of protocols compatible with the RFP1000: User Guide RFP1000 V1.0 -...
  • Page 17 Choose the reception sensitivities It is usual to choose the highest sensitivity. However, If the light is continuously blinking blue, it turns out that the environment is too noisy, it is recommended to decrease the sensitivity. User Guide RFP1000 V1.0 - www.rfplayer.com...
  • Page 18 BLUE: The LED lights blue when any RF signal is received. This can be useful information or noise. PINK: The LED lights up in pink when a frame is recognized and decoded. RED: The LED lights red when a frame is transmitted. User Guide RFP1000 V1.0 - www.rfplayer.com...
  • Page 19 DIM: Dimming value (example 40 for 40%) if the action is DIM. Note: Initial pairing between a transmitter and a receiver is done by the ASSOC action. Afterwards, it is possible to perform ON/OFF/DIM actions. User Guide RFP1000 V1.0 - www.rfplayer.com...
  • Page 20 The frame is stored and the learning process is completed. If the LED becomes RED, the frame is rejected and the learning process is restarted. To force the learning process to exit, click the RFPLAYER lateral button (or Timeout after 2mn). User Guide RFP1000 V1.0 - www.rfplayer.com...
  • Page 21 PARROT will be translated to the 'G/H' IDs of the chosen protocol), as well as its Qualifier. Save then or remove the transcoding. Note: The configurator can send transcoding values to RFPLAYER but cannot read this information from RFPLAYER. User Guide RFP1000 V1.0 - www.rfplayer.com...
  • Page 22 Remember to fill-in the user reminder. The user reminder is stored in RFPLAYER and not the present configurator. Output protocol The output protocol parameters are similar to those described in the "Transmitter" tab. User Guide RFP1000 V1.0 - www.rfplayer.com...
  • Page 23 Note: PARROT can also perform a tiny transcoding (on itself and on its A/B group). The transcoder has priority over the tiny transcoding of PARROT. User Guide RFP1000 V1.0 - www.rfplayer.com...

  • Page 24: System Help

    SETMAC 0x2AB265C3 STATUS Partial factory Reset. Parameters are reset to their factory default values except PARROT and Transcoder records that remain preserved. Reset Total factory. All parameters are reset, including the PARROT and Transcoder records. User Guide RFP1000 V1.0 - www.rfplayer.com...
  • Page 25 (fading). The Repeater function of the RFP1000 offers the possibility to increase the range of radios and extend the coverage of radiofrequency systems in the home and outside.
  • Page 26 RFP1000 from your computer and reconnect it to the 220V- USB power supply. Examples: A) You wish to repeat the BLYSS and VISONIC868 protocols. In this case, click these protocols in the list. Then position in the Receiver tab, the frequencies 433,920 and 868,950Mhz.

  • Page 27: Firmware Update

    - It is not possible to program a software version already embedded and operational (in which case the indicator does not light red). - A power breakdown of the RFP1000 (or other interrupt source) while the firmware is being programmed has no consequence.
