Summary of Contents for Colorist LINE 6QA

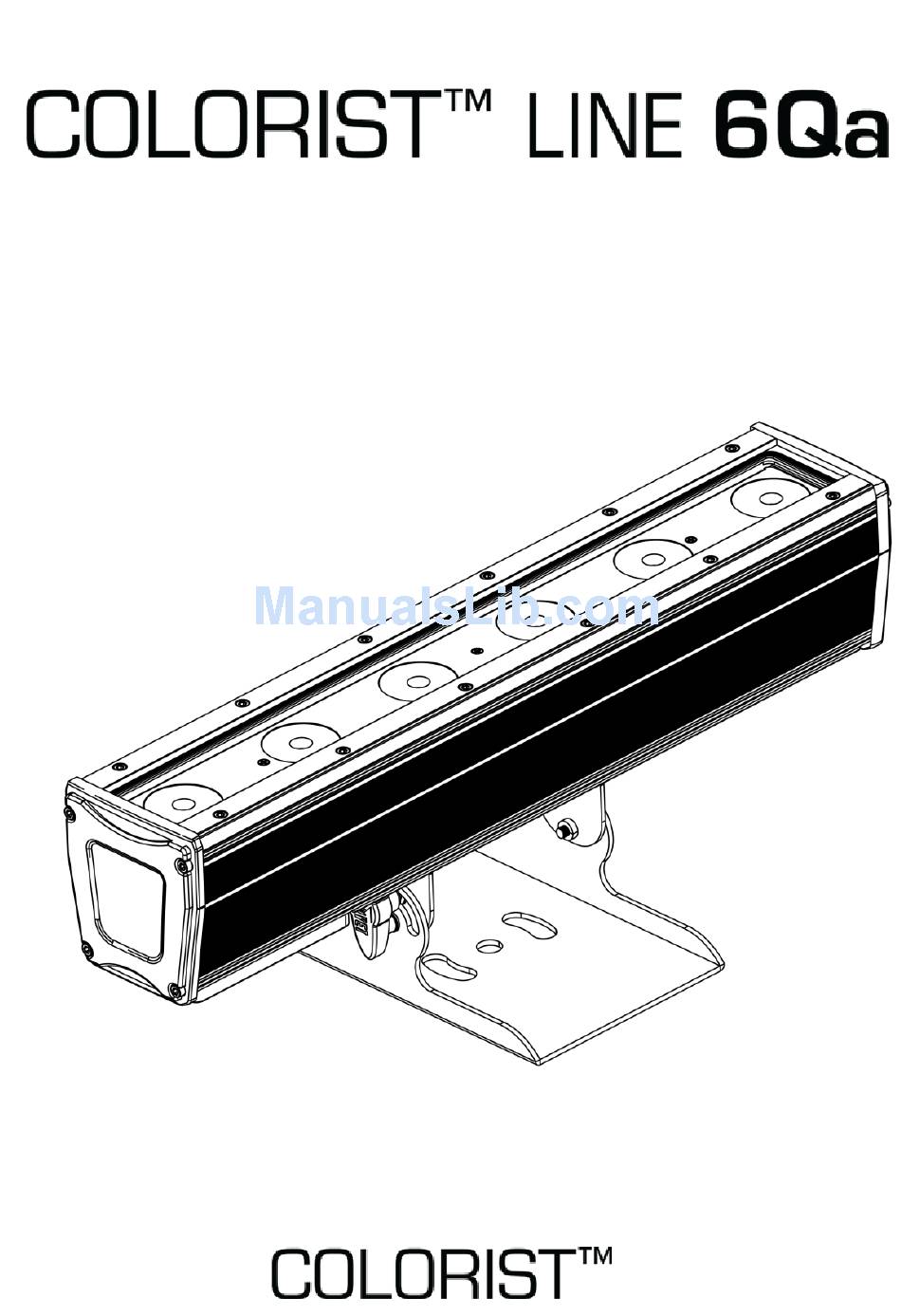

  • Page 1 Quick Reference Guide English Español Français...
  • Page 2 Colorist™ Line 6Qa QRG About this The Colorist™ Line 6Qa Quick Reference Guide (QRG) has basic product information such as connection, mounting, menu options, and Guide DMX values. Download the User Manual from www.iluminarc.com more details. The information and specifications contained in this QRG are subject to Disclaimer change without notice.
  • Page 3 100 to 240 VAC, 50/60 Hz. Power Linking You can link up to 17 Colorist™ Line 6Qa products at 120 V; 39 at 208 V; or 42 at 230 V. Never exceed this number. Power linking cords can be purchased separately.
  • Page 4 Colorist™ Line 6Qa QRG The Colorist™ Line 6Qa will work with a DMX controller using a DMX Linking regular DMX serial connection. A DMX Primer is available from www.iluminarc.com. DMX Connection The Colorist™ Line 6Qa uses a regular DMX data connection for its DMX personalities: 4-CH, 6-CH, 10CH, 24CH, and 29CH.
  • Page 5 Colorist™ Line 6Qa QRG Mounting Before mounting this product, read the Safety Notes. Use at least one mounting point per product. Make sure the mounting clamps are capable of supporting the weight of the product. For our CHAUVET® line of mounting clamps, go to www.trusst.com/productcategory/accessories-...

  • Page 6: Menu Map

    Colorist™ Line 6Qa QRG Menu Map Main Level Programming Levels Description 4-CH 6-CH Selects DMX personality and sets the 10CH 1–512 DMX starting address 24CH 29CH R (red) G (green) B (blue) A (amber) C--- C 10 C 11 C 12...
  • Page 7 Colorist™ Line 6Qa QRG DMX Values Channel Function Value Percent/Setting 29CH 000 ó 255 0–100% Red 1 000 ó 255 0–100% Green 1 000 ó 255 0–100% Blue 1 000 ó 255 0–100% Amber 1 000 ó 255 0–100% Red 2 000 ó...
  • Page 8 Blue 5 000 ó 255 0–100% Amber 5 000 ó 255 0–100% Red 6 000 ó 255 0–100% Green 6 000 ó 255 0–100% Blue 6 000 ó 255 0–100% Amber 6 Colorist™ Line 6Qa Pixel Selection for DMX Control...
  • Page 9 Colorist™ Line 6Qa QRG DMX Values (Cont.) Channel Function Value Percent/Setting 10CH 000 ó 255 0–100% Dimmer 000 ó 255 0–100% 000 ó 255 0–100% Green 000 ó 255 0–100% Blue 000 ó 255 0–100% Amber 000 ó 010 No function Strobe 011 ó...

  • Page 10: Green

    Colorist™ Line 6Qa QRG DMX Values (Cont.) Channel Function Value Percent/Setting 6-CH 000 ó 255 0–100% Dimmer 000 ó 255 0–100% 000 ó 255 0–100% Green 000 ó 255 0–100% Blue 000 ó 255 0–100% Amber 000 ó 010 No function Strobe 011 ó...
  • Page 11 Colorist™ Line 6Qa GRR Acerca de esta La Guía de Referencia Rápida (GRR) del Colorist™ Line 6Qa contiene información básica sobre el producto, como conexión, montaje, opciones Guía de menú y valores DMX. Descargue el Manual de Usuario de www.iluminarc.com para información más detallada.
  • Page 12 Alterna 100 a 240 VCA, 50/60 Hz. Alimentación en Puede enlazar hasta 17 productos Colorist™ Line 6Qa a 120 V; 39 a 208 V; o 42 a 230 V. Nunca sobrepase esta cantidad. Los cables de Cadena alimentación en cadena se pueden adquirir por separado.
  • Page 13 DMX normal. Hay un Manual DMX disponible en www.Iluminarc.com. Conexión DMX El Colorist™ Line 6Qa usa una conexión de datos DMX normal para sus personalidades DMX: 4-CH, 6-CH, 10CH, 24CH y 29CH. Vea el Manual de Usuario para conectar y configurar para funcionamiento DMX.
  • Page 14 Colorist™ Line 6Qa GRR Montaje Antes de montar este producto, lea las Notas de Seguridad. Utilice al menos un punto de montaje por producto. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea CHAUVET® de abrazaderas de montaje, visite www.trusst.com/productcategory/accessories-clamps/.

  • Page 15: Mapa De Men

    Colorist™ Line 6Qa GRR Mapa de Menú Nivel Principal Niveles de Programación Descripción 4-CH 6-CH Selecciona la personalidad DMX y 10CH 1–512 configura la dirección de inicio DMX 24CH 29CH R (rojo) G (verde) B (azul) A (ámbar) C--- C 10...
  • Page 16 Colorist™ Line 6Qa GRR Valores DMX Canal Función Valor Porcentaje/Configuración 29CH 000 ó 255 0–100% Rojo 1 000 ó 255 0–100% Verde 1 000 ó 255 0–100% Azul 1 000 ó 255 0–100% Ámbar 1 000 ó 255 0–100% Rojo 2 000 ó...
  • Page 17 000 ó 255 0–100% Ámbar 5 000 ó 255 0–100% Rojo 6 000 ó 255 0–100% Verde 6 000 ó 255 0–100% Azul 6 000 ó 255 0–100% Ámbar 6 Selección de Pixel del Colorist™ Line 6Qa para Control DMX...

  • Page 18: G: 100%–0 B

    Colorist™ Line 6Qa GRR Valores DMX (Cont.) Canal Función Valor Porcentaje/Configuración 10CH 000 ó 255 0–100% Atenuador 000 ó 255 0–100% Rojo 000 ó 255 0–100% Verde 000 ó 255 0–100% Azul 000 ó 255 0–100% Ámbar 000 ó 010 Sin función...
  • Page 19 Colorist™ Line 6Qa GRR Valores DMX (Cont.) Canal Función Valor Porcentaje/Configuración 6-CH 000 ó 255 0–100% Atenuador 000 ó 255 0–100% Rojo 000 ó 255 0–100% Verde 000 ó 255 0–100% Azul 000 ó 255 0–100% Ámbar 000 ó 010 Sin función...
  • Page 20 Colorist™ Line 6Qa MR À Propos de ce Le Manuel de Référence (MR) du Colorist™ Line 6Qa reprend des informations de base sur ce produit notamment en matière de connexions, Manuel montage, options de menu et valeurs DMX. Téléchargez le Manuel d'Utilisation sur www.iluminarc.com...
  • Page 21 Terre CA Vert/Jaune Vert/Jaune Connecteurs de Connecteur Mâle de Connecteur Femelle de Raccordement IP65 Raccordement IP65 Raccordement IP65 Lorsque vous raccordez le Colorist™ Line 6Qa à une fiche sur le secteur local, il peut s'avérer nécessaire d'utiliser l'adaptateur courant-local/IP65 fourni.
  • Page 22 Mâle IP65 (Entrée DMX) Raccordement DMX IP65 Pour connecter le Colorist™ Line 6Qa à votre réseau DMX, il est nécessaire d'utiliser les adaptateurs de connexion à 3 ou 5 broches fournis. Lorsque vous n'utilisez pas la sortie secteur, les connecteurs d'entrée ou de sortie DMX, il est impératif d'isoler les extrémités des câbles à...
  • Page 23 Colorist™ Line 6Qa MR Montage Avant monter appareil, lisez assimilez Consignes de Sécurité. Utilisez au moins un des points d'ancrage chaque produit. Assurez-vous fixations montage peuvent supporter le poids de l'unité. Pour découvrir gamme fixations CHAUVET®, rendez-vous www.trusst.com/productcategory/accessories-clamps/. En environnements extérieures, l'angle d'ouverture de l'appareil ne doit pas être compris entre 171°...
  • Page 24 Colorist™ Line 6Qa MR Schéma de Menu Niveau Principal Niveaux de Programmation Description 4-CH 6-CH Sélectionne la personnalité DMX et 10CH 1–512 définit l'adresse DMX de départ 24CH 29Ch R (rouge) G (vert) B (bleu) A (ambre) C--- C 10...
  • Page 25 Colorist™ Line 6Qa MR Valeurs DMX Canal Fonction Valeur Pourcentage/Configuration 29CH 000 ó 255 0 à 100% Rouge 1 000 ó 255 0 à 100% Vert 1 000 ó 255 0 à 100% Bleu 1 000 ó 255 0 à 100% Ambre 1 000 ó...
  • Page 26 000 ó 255 0 à 100% Rouge 6 000 ó 255 0 à 100% Vert 6 000 ó 255 0 à 100% Bleu 6 000 ó 255 0 à 100% Ambre 6 Sélection de Pixels pour le Contrôle DMX du Colorist™ Line 6Qa...
  • Page 27 Colorist™ Line 6Qa MR Valeurs DMX (Suite) Canal Fonction Valeur Pourcentage/Configuration 10CH 000 ó 255 0 à 100% Gradateur 000 ó 255 0 à 100% Rouge 000 ó 255 0 à 100% Vert 000 ó 255 0 à 100% Bleu 000 ó...
  • Page 28 Outside the U.S., United Kingdom, Ireland, or Mexico, contact the dealer of record. Follow their instructions to request support or to return a product. Visit our website for contact details. Colorist™ Line 6Qa QRG – Rev. 5 ML © Copyright 2014 All rights reserved.
