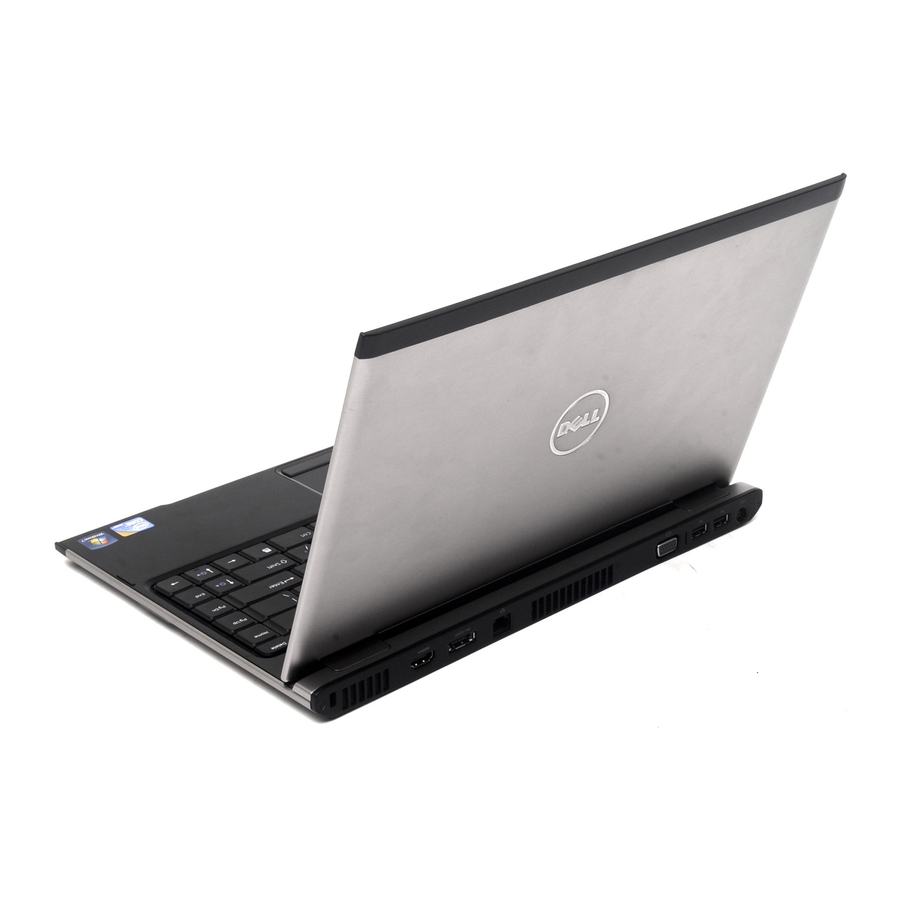

Dell™ Vostro™ V130 Servicehåndbok
Forskriftsmessig modell: Regulatory Model: P16S

Advertisement

loading
Need help?

Need help?

Do you have a question about the Vostro V130 and is the answer not in the manual?

Questions and answers

Summary of Contents for DEEL Vostro V130

  • Page 1 Dell™ Vostro™ V130 Servicehåndbok Forskriftsmessig modell: Regulatory Model: P16S...

  • Page 3: Arbeide Inne I Datamaskinen

    Arbeide inne i datamaskinen Gjør følgende før du foretar arbeid inne i datamaskinen: Følg disse sikkerhetsreglene for å beskytte datamaskinen mot mulig skade og ivareta din egen sikkerhet. Hvis ikke annet er angitt, forutsetter hver av prosedyrene i dette dokumentet følgende: •...
  • Page 4 Snu datamaskinen opp-ned. Åpne skjermen. 10. Trykk på strømknappen for å jorde hovedkortet. FORSIKTIG: For å unngå elektriske støt må du alltid koble maskinen fra stikkontakten før du åpner dekselet. FORSIKTIG: Før du berører noe inne i datamaskinen bør du jorde deg selv ved å berøre en ulakkert metallflate, f.eks metallet på...
  • Page 5 Koble til eksternt utstyr, for eksempel portreplikator, batterimodul eller mediebase, og inn igjen eventuelle kort, som ExpressCard. Koble telefon- og nettverkskablene til datamaskinen. FORSIKTIG: Hvis du skal koble til en nettverkskabel, kobles først kabelen til nettverksenheten og deretter til datamaskinen. Sett tilbake batteriet.
  • Page 7 Batteri Fjerne batteriet Følg prosedyren i Før du arbeider inne i datamaskinen. Ta ut SD-kortet (Secure Digital). Ta av bunndekslet. Løft den svarte kabellåsen slik at batterikabelen løsner fra kontakten på hovedkortet. Ta deretter ut batterikabelen. Fjern skruene som fester batteriet til datamaskinen. Løft batteriet opp og bort fra datamaskinen.
  • Page 8 Sette inn batteriet MERK: Når du skal ta ut eller finne høyttaleren så må du se i Fjerne batteriet. Sett batteriet inn i batterirommet. Sett inn og trekk til skruene som fester batteriet til datamaskinen. Fest batterikabelen til hovedkortet og trykk kabelklipsen ned slik at batterikabelen låses på plass. Sett på...
  • Page 9 Secure Digital-kort (SD-kort) Fjerne SD-kortet (Secure Digital). Følg prosedyren i Før du arbeider inne i datamaskinen. Trykk inn utløserbryteren til SD-kortet for å løsne SD-kortet fra datamaskinen. Ta SD-kortet ut av datamaskinen.
  • Page 10 MERK: Når du skal installere SD-kortet må du se Sette inn Secure Digital-kortet (SD). Sette inn SD-kortet (Secure Digital) MERK: Hvis du skal fjerne eller finne Secure Digital-kortet så må du se Fjerne Secure Digital-kortet (SD). Skyv SD-kortet inn i sporet til det klikker på plass. Følg prosedyren i Etter at du har arbeidet inne i datamaskinen.
  • Page 11 Hoveddeksel Ta av bunndekselet Følg prosedyren i Før du arbeider inne i datamaskinen. Ta ut SD-kortet (Secure Digital). Skru ut skruene som holder bunndekslet til datamaskinen. Skyv bunndekslet forover på datamaskinen. Løft det deretter opp og bort fra datamaskinen. MERK: Når du skal sette bunndekselet tilbake, se Montere bunndekslet.
  • Page 13 Harddisk og lydkort Fjerne enheten som inneholder harddisken og lydkortet Følg prosedyren i Før du arbeider inne i datamaskinen. Ta ut SD-kortet (Secure Digital). Ta av bunndekslet. Ta ut batteriet Koble høyttaler- og systemkablene fra lydkortet. Skru ut skruene som fester lydkortet og harddisken til datamaskinen. Løft opp og fjern enheten som inneholder harddisken og lydkortet fra datamaskinen.
  • Page 14 Skyv lydkortet bort fra harddisken. Fjern skruene som fester harddisken til harddiskbraketten.
  • Page 15 10. Ta harddisken ut av harddiskbraketten. MERK: Når du skal installere lydkortet, se Montere enheten som inneholder harddisken og lydkortet. Montere enheten som inneholder harddisken og lydkortet Når du skal fjerne eller finne enheten som inneholder harddisken og lydkortet må du se Fjerne lyd- og harddiskmodulen.
  • Page 17 Klokkebatteri Ta ut klokkebatteriet Følg prosedyren i Før du arbeider inne i datamaskinen. Ta ut SD-kortet (Secure Digital). Ta av bunndekslet. Ta ut batteriet Fjern kortleser-kortet. Koble kabelen til klokkebatteriet fra hovedkortet. Løsne og ta ut klokkebatteriet fra datamaskinen. MERK: Når du skal sette tilbake klokkebatteriet, se Sette i klokkebatteriet.
  • Page 18 Koble kabelen til klokkebatteriet til hovedkortet. Monter kortleser-kortet. Sett inn batteriet. Sett på bunndekselet. Sett inn SD-kortet (Secure Digital). Følg prosedyren i Etter at du har arbeidet inne i datamaskinen.
  • Page 19 Kort for trådløst lokalnettverk (WLAN) Fjerne kortet for trådløst lokalnett (WLAN). Følg prosedyren i Før du arbeider inne i datamaskinen. Ta ut SD-kortet (Secure Digital). Ta av bunndekslet. Ta ut batteriet Koble antennekablene fra WLAN-kortet. Skru ut skruen som fester WLAN-kortet til datamaskinen. Skyv og ta WLAN-kortet ut av sporet på...
  • Page 20 Sette inn kortet for trådløst lokalnett (WLAN). MERK: Når du skal ta ut eller finne WLAN-kortet, må du se i Ta ut kortet for trådløst lokalt nettverk(WLAN). Sett WLAN-kortet inn i koblingen i 45 graders vinkel. Sett på plass og trekk til skruen som fester WLAN-kortet til datamaskinen. Koble den svarte og den hvite antennekabelen til de respektive kontaktene på...
  • Page 21 Håndleddstøtte og skjermenhet Fjerne håndleddstøtten og skjermenheten. Følg prosedyren i Før du arbeider inne i datamaskinen. Ta ut SD-kortet (Secure Digital). Ta av bunndekslet. Ta ut batteriet Fjern lydkortet og harddisken. Ta ut kortet for trådløst lokalnettverk (WLAN). Ta ut kortet for trådløst globalt nettverk (WWAN).
  • Page 22 18. Trekk kablene ut fra åpningene i håndleddstøttet slik at du frigjør skjermenheten fra håndleddstøtten. MERK: Når du skal montere håndleddstøtten og skjermenheten, må du se Montere håndleddstøtten og skjermenheten Montere håndleddstøtten og skjermenheten. MERK: Når du skal ta ut eller finne hovedkortet, se Fjerne håndleddstøtten og skjermenheten.
  • Page 23 Mediekort Ta ut mediekortet Følg prosedyren i Før du arbeider inne i datamaskinen. Ta av LED-dekselet. Ved hjelp av en plasspiss må du trekke i medieenheten, og deretter løsne den fra hovedkortet. MERK: Når du skal sette tilbake hovedkortet, se Montere mediekortet.
  • Page 25 Høyttaler Fjerne høyttaleren Følg prosedyren i Før du arbeider inne i datamaskinen. Ta ut SD-kortet (Secure Digital). Ta av bunndekslet. Ta ut batteriet Fjern sensoren til skjerminnkapslingen. Fjern lydkortet og harddisken. Fjern tapebitene (tøytape) som fester høyttalerkabelen til datamaskinen. Koble styreplatens kabel fra kontakten på hovedkortet. Fjern skruene som fester høyttaleren til datamaskinen.
  • Page 26 11. Ta høyttaleren ut av datamaskinen. MERK: Når du skal sette tilbake kameraet, må du se i Montere høyttaleren. Installere høyttaleren MERK: Når du skal ta ut eller finne høyttaleren, se Fjerne høyttaleren. Sett høyttaleren inn i sporet som tilhører den på datamaskinen. Stram til skruene som fester høyttaleren til datamaskinen.
  • Page 27 Skjermramme Ta av skjermrammen Følg prosedyren i Før du arbeider inne i datamaskinen. Ta ut SD-kortet (Secure Digital). Ta av bunndekslet. Ta ut batteriet Ta ut kortet for trådløst lokalnettverk (WLAN). Ta ut kortet for trådløst fjernnettverk (WWAN). Ta av LED-dekselet. Ta ut minnebrikken.
  • Page 28 16. Løft skjermrammen og fjern den fra skjermen.
  • Page 29 MERK: Når du skal montere skjermrammen, må du se Montere skjermrammen. Sette på skjermrammen MERK: Når du skal fjerne eller finne skjermrammen, se Ta av skjermrammen. Innrett skjermrammen etter skjermdekselet, og klikk den forsiktig på plass. Sett inn og stram skruene som fester skjermrammen til skjermenheten. Sett tilbake skruedekslene.
  • Page 30 Monter håndleddstøtten og skjermenheten. Sett inn hovedkortet. Monter kjøleviften. Sett på plass tastaturet. Sett inn minnemodulen. Monter LED-dekslet. 10. Sett inn kortet for trådløst fjernnettverk (WWAN). 11. Sett inn kortet for trådløst lokalnettverk (WLAN). 12. Sett inn batteriet. 13. Sett på bunndekselet. 14.
  • Page 31 Kamera Fjerne kameraet Følg prosedyren i Før du arbeider inne i datamaskinen. Ta ut SD-kortet (Secure Digital). Ta av bunndekslet. Ta ut batteriet Ta av skjermrammen. Koble kamerakabelen fra kameramodulen. Ved hjelp av en plastspiss må du lirke på kameraet slik at det løsner fra skjermens bakdeksel. MERK: Når du skal sette tilbake kameraet, se Montere kameraet.
  • Page 32 Følg prosedyren i Etter at du har arbeidet inne i datamaskinen.
  • Page 33 Termisk vifte Fjerne kjøleviften Følg prosedyren i Før du arbeider inne i datamaskinen. Ta ut SD-kortet (Secure Digital). Ta av bunndekslet. Ta ut batteriet Fjern lydkortet og harddisken. Ta ut kortet for trådløst lokalnettverk (WLAN). Ta ut kortet for trådløst fjernnettverk (WWAN).
  • Page 34 Montere kjøleviften MERK: Når du skal fjerne eller finne kjøleribben og -viften, se Fjerne kjøleviften. Sett viften inn i sporet som tilhører den på datamaskinen. Sett inn og stram skruen som fester viften til datamaskinen. Koble kabelen den termiske viften til hovedkortet. Sett inn hovedkortet.
  • Page 35 Hovedkort Ta ut hovedkortet Følg prosedyren i Før du arbeider inne i datamaskinen. Ta ut SD-kortet (Secure Digital). Ta av bunndekslet. Ta ut batteriet Ta ut kortet for trådløst lokalnettverk (WLAN). Ta ut kortet for trådløst fjernnettverk (WWAN). Ta av LED-dekselet. Ta ut minnebrikken.
  • Page 36 13. Koble kameraets, viftens, klokkebatteriets, harddiskens, kortleseren for SD-korts, SIM-kortleserens, LED-kortets og styreplatens kabler fra hovedkortet. 14. Skru ut skruene som fester hovedkortet til datamaskinen. 15. Løft hovedkortet opp og bort fra datamaskinen. MERK: Når du skal sette tilbake hovedkortet, se Montere hovedkortet.
  • Page 37 Sette inn hovedkortet MERK: Når du skal fjerne eller finne hovedkortet, må du se Ta ut hovedkortet. Plasser hovedkortet i basen til datamaskinen. Stram til de skruene som holder hovedkortet festet til datamaskinen. Fest kablene til kameraet, kjøleviften, klokkebatteriet. harddisken, SD-leseren, SIM-kortet, styreplaten og LED- kortet til hovedkortet.
  • Page 39 SIM-kort Ta ut SIM-kortet (Subscriber Identity Module) Følg prosedyren i Før du arbeider inne i datamaskinen. Ta ut SD-kortet (Secure Digital). Ta av bunndekslet. Ta ut batteriet Stikk en binders eller lignende inn i det lille hullet på SIM-modulen slik at SIM-kortet løsner og frigis fra holderen. Skli SIM-kortet ut av systemet.
  • Page 40 Sette inn SIM-kortet (Subscriber Identity Module) MERK: Når du skal fjerne eller finne SIM-kortet, må du se Ta ut SIM-kortet (Subscriber Identity Module). Sett SIM-kortet i SIM-kortholderen. Trykk SIM-kortet sammen med holderen inn i sporet, slik at de låses på plass med et klikk. Følg prosedyren i Etter at du har arbeidet inne i datamaskinen.
  • Page 41 Minne Ta ut minnet Følg prosedyren i Før du arbeider inne i datamaskinen. Ta av LED-dekselet. Bruk fingertuppene til å skyve sikkerhetsklemmene forsiktig fra hverandre på hver side av minnemodulkontakten, helt til minnemodulen spretter opp. Ta minnemodulen av kontakten på hovedkortet ved å trekke modulen av hovedkortet i 45 graders vinkel. MERK: Når du skal sette tilbake minnebrukken, se Sette inn minnet.
  • Page 43 LED-deksel Fjerne LED-dekslet Følg prosedyren i Før du arbeider inne i datamaskinen. Start på høyre siden av systemet og bruk en plastpinne til å løsne LED-dekslet fra datamaskinen. Trekk LED-dekslet mot tastaturet og fjern det fra datamaskinen. MERK: Når du skal sette LED-dekselet tilbake, må du se Montere LED-dekselet.
  • Page 45 Kort for trådløst fjernnettverk (WWAN) Ta ut kortet for trådløst fjernnettverk (WWAN-kortet) Følg prosedyren i Før du arbeider inne i datamaskinen. Ta ut SD-kortet (Secure Digital). Ta av bunndekslet. Ta ut batteriet Koble antennekablene fra WWAN-kortet. Fjern skruen som fester WWAN-kortet til datamaskinen. Før WWAN-kortet ut av koblingen og ta det ut av datamaskinen.
  • Page 46 Sette inn kortet for trådløst globalt nettverk (WWAN). MERK: Når du skal ta ut eller finne WWAN-kortet, se Ta ut kortet for trådløst lokalt nettverk (WWAN). Sett WWAN-kortet inn i koblingen i 45 graders vinkel. Sett på plass og trekk til skruen som fester WWAN-kortet til datamaskinen. Koble antennekablene til WWAN-kortet.
  • Page 47 Tastatur Ta av tastaturet Følg prosedyren i Før du arbeider inne i datamaskinen. Ta ut SD-kortet (Secure Digital). Ta av bunndekslet. Ta ut batteriet Ta av LED-dekselet. Skru ut skruen som holder tastaturet festet til datamaskinen. Snu tastaturet, og legg det over håndstøtten. Løft klemmen for å...
  • Page 48 MERK: Når du skal montere tastaturet, se Montere tastaturet. Sette på tastaturet MERK: Når du skal ta ut eller finne tastaturet, se Ta av tastaturet. Legg tastaturet på håndleddstøtten med bunnen opp. Koble tastaturkabelen til kontakten på hovedkortet. Snu tastaturet, og legg det på håndstøtten. Sett tilbake og stram til skruene som fester tastaturet til håndleddstøtten.
  • Page 49 Sett inn batteriet. Sett på bunndekselet. Sett inn SD-kortet (Secure Digital). Følg prosedyren i Etter at du har arbeidet inne i datamaskinen.
  • Page 51 Kortleser-kortet Fjerne kortleser-kortet. Følg prosedyren i Før du arbeider inne i datamaskinen. Ta ut SD-kortet (Secure Digital). Ta av bunndekslet. Ta ut batteriet Fjern lyd- og harddiskmodulen. Koble kortleserkabelen fra hovedkortet. Skru ut skruene som fester kortleser-kortet til datamaskinen. Løft kortleser-kortet opp og fjern den fra datamaskinen. MERK: Når du skal sette tilbake kortleser-kortet, se Installere kortleser-kortet.
  • Page 52 Montere kortleser-kortet. MERK: Når du skal fjerne eller finne kortleser-kortet, se Fjerne kortleser-kortet. Plasser kortleser-kortet inn i kortleser-kortets rom. Koble kortleserens kabel til hovedkortet. Sett tilbake og stram skruene som fester kortleser-kortet til datamaskinen. Monter lyd- og harddiskmodulen. Sett inn batteriet. Sett på...
  • Page 53 Sensor for skjermsparing Fjerne sensoren til skjerminnkapslingen. Følg prosedyren i Før du arbeider inne i datamaskinen. Ta ut SD-kortet (Secure Digital). Ta av bunndekslet. Ta ut batteriet Koble fra og frigjør den fleksible kabelen som er koblingen mellom skjermkapslingens sensor til hovedkortet. Skru ut skruene som fester skjermkapslingens sensor til datamaskinen.
  • Page 54 Monter sensoren til skjerminnkapslingen. MERK: Når du skal fjerne eller finne sensoren til skjerminnkapslingen, se Fjerne sensoren til skjerminnkapslingen. Fest den fleksible kabelen som er koblingen mellom skjermkapslingens sensorkort og hovedkortet til hovedkortet. Sett tilbake og stram skruene som fester skjermkapslingens sensor til datamaskinen. Sett inn batteriet.
  • Page 55 Skjermpanel Ta av skjermpanelet Følg prosedyren i Før du arbeider inne i datamaskinen. Ta ut SD-kortet (Secure Digital). Ta av bunndekslet. Ta ut batteriet Ta ut kortet for trådløst fjernnettverk (WWAN). Ta ut kortet for trådløst lokalnettverk (WLAN). Ta av LED-dekselet. Ta ut minnebrikken.
  • Page 56 MERK: Når du skal sette tilbake skjermpanelet, må du se i Montere skjermpanelet. Sette på skjermpanelet MERK: Når du skal ta av eller finne skjermpanelet, se Fjern skjermpanelet. Fest kabelen fra skjermpanelet til skjermdekslet og bruk tapen til å feste skjermkabelen til skjermpanelet. Plasser skjermpanelet på...
  • Page 57 Skjermhengsler Demontere skjermhengslene Følg prosedyren i Før du arbeider inne i datamaskinen. Ta ut SD-kortet (Secure Digital). Ta av bunndekslet. Ta ut batteriet Ta ut kortet for trådløst lokalnettverk (WLAN). Ta ut kortet for trådløst fjernnettverk (WWAN). Ta av LED-dekselet. Ta ut minnebrikken.
  • Page 58 16. Ta av skjermhengslene. MERK: Når du skal sette tilbake skjermpanelet, må du se i Montere skjermhengslene. Montere skjermhengslene MERK: Når du skal ta av eller finne skjermhengslene, se Fjerne skjermhenglsene. Plasser skjermhengseldekslene der de skal være. Stram til de to skruene som holder venstre og høyre skjermhengsel festet. Monter kabelholderne i begge skjermhengslene.
  • Page 59 SIM-modul (Subscriber Identity Module) Ta ut SIM-kortet (Subscriber Identity Module) Følg prosedyren i Før du arbeider inne i datamaskinen. Ta ut SD-kortet (Secure Digital). Ta av bunndekslet. Ta ut batteriet Ta ut SIM-kortet. Koble SIM-kortkabelen fra hovedkortet. Skru ut skruene som fester SIM-modulen til datamaskinen. Trekk datakabelen til SIM-modulen forsiktig av metallbraketten på...
  • Page 60 MERK: Når du skal sette tilbake SIM-modulen, se Montere SIM-modulen. Montere SIM-modulen (Subscriber Identity Module). MERK: Når du skal fjerne eller finne SIM-kortet, se Ta ut SIM-kortet (Subscriber Identity Module). Sett SIM-kortet ned i sporet. Stram til skruene som fester SIM-modulen til datamaskinen. Koble SIM-modulens kabel til hovedkortet.
  • Page 61 Systemoppsett Oversikt Funksjonen System Setup (Systemoppsett) lar deg: • Endre systemoppsettet etter at du har installert, endret eller fjernet maskinvare i datamaskinen • Velge eller endre brukertilgjengelige valg, som brukerpassordet • Se hvor mye minne som er tilgjengelig, eller angi hvilken type harddisk som er installert Før du bruker System Setup (Systemoppsett), anbefaler vi at du skriver ned de gjeldende innstillingene i tilfelle du skulle ønske å...
  • Page 62 MERK: Ikke alle innstillingene i Options Field (alternativfeltet) kan endres. Key Functions (Tastefunksjoner) — Vises under Alternativfeltet og inneholder en oversikt over taster og hvilke funksjoner de har for det aktive System Setup-feltet. Bruk følgende tastetrykk for å navigere i skjermbildene i System Setup:. Tastetrykk Handling <...
  • Page 63 Internal HDD Viser modellnummeret på harddisken. Video Controller Viser modellnummeret til skjermkortet som er installert på datamaskinen. Video BIOS Version Viser BIOS-versjonen til skjermkortet. Video Memory Viser den totale skjermminnestørrelsen. Panel Type Viser informasjon om hvilken skjermtype (panel) som er installert.
  • Page 64 System Configuration (Systemkonfigurasjon) USB Wake Support Gir USB-enheter muligheten til å Standard: Enabled (Aktivert) vekke datamaskinen fra ventemodus. Denne funksjonen er bare aktivert når en strømadapter er koblet til. Wake On LAN Tillater at datamaskinen kan slås på Standard: Enabled (Aktivert) eksternt.
  • Page 65 Boot (Oppstart) Kategorien Boot (oppstart) lar deg endre oppstartssekvensen. Exit (Avslutt) Denne delen lar deg lagre eller forkaste endringer eller laste standardinnstillinger før du avslutter System Setup.
  • Page 67 Diagnostikk Enhetsstatuslamper Slås på når du slår på datamaskinen, og blinker når datamaskinen er i en strømstyringsmodus. Slås på når datamaskinen leser eller skriver data. Slås på og lyser konstant eller blinker for å angi batteriets ladestatus. Slås på når det trådløse nettverket er aktivert. Slås på...
  • Page 68 Tastaturets statuslamper De grønne lampene over tastaturet angir følgende: Lyser når det numeriske tastaturet er aktivert. Lyser når Caps Lock-funksjonen er aktivert. Slås på når Scroll Lock-funksjonen er aktivert. LED-feilkoder Følgende tabell viser mulige LED-koder som kan vises når datamaskinen utfører en egentest i forbindelse med strøm. Utseende Beskrivelse Neste trinn...
  • Page 69 Utseende Beskrivelse Neste trinn 4. Sett inn hovedkortet. Minnet er 1. Sett på plass minnet. funnet, men har 2. Fjern én modul og test dersom to er feil. satt inn. Prøve med den andre modulen i samme spor og test. Test det andre sporet med begge modulene.

  • Page 71: Kontakte Dell

    Kontakte Dell Kontakte Dell Gjør følgende hvis du vil kontakte Dell med spørsmål vedrørende salg, teknisk støtte eller kundeservice: 1. Gå til support.dell.com. 2. Kontroller at land eller område stemmer i nedtrekksmenyen Choose A Country/Region (Velg et land/område) nederst på siden. 3.
