Summary of Contents for Disty base duo plus

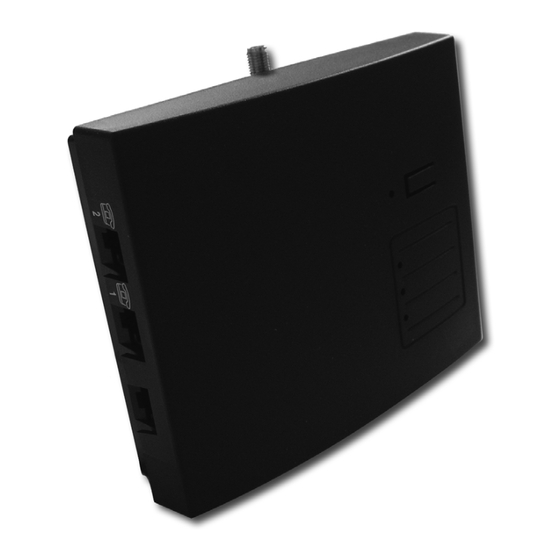

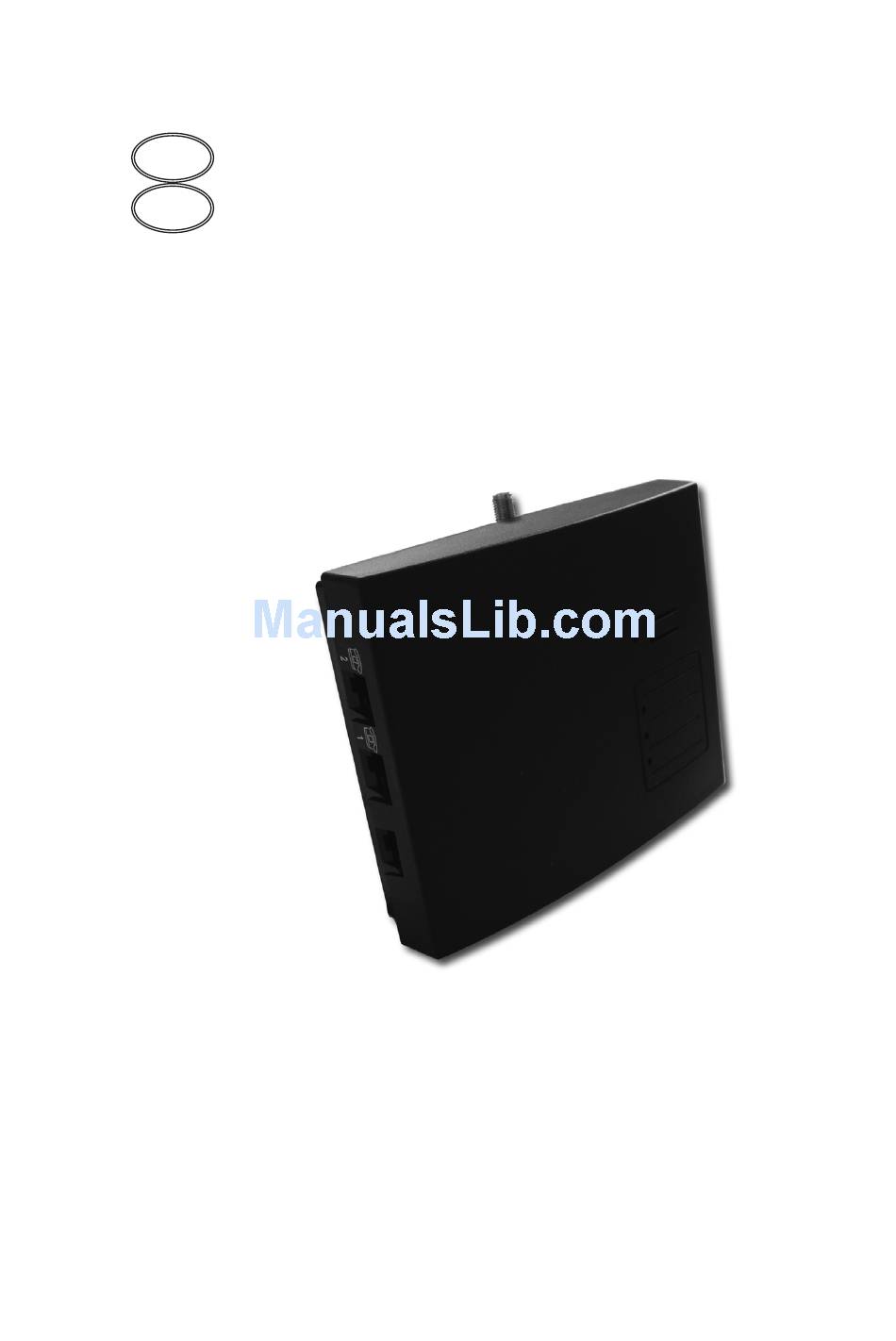

- Page 1 distybase duo/duo plus/duo exant Bedienungsanleitung Operating instructions...
- Page 2 Sicherheitshinweise Sicherheitshinweise Bitte beachten Sie folgende Sicherheitshinweise: • Die distybase duo/duo plus/duo exant erfüllt die gesetzlichen Bestimmungen für Telekommunikations-Einrichtungen. Sie dürfen die Montage selbst vornehmen. Das Gehäuse darf nicht geöffnet werden. Durch unbefugtes Öffnen des Gehäuses und unsachgemäße Reparaturen können Gefahren für den Benutzer entstehen und der Garantieanspruch erlischt.
-
Page 3: Table Of Contents
Inhaltsverzeichnis Inhaltsverzeichnis Wichtige Information..............2 Anschlüsse und Bedienelemente........3 Hörtöne ..................4 Montage..................5 Inbetriebnahme/Einbuchen der Mobilteile.......7 Programmierung ..............8 Programmiermodus aktivieren..........8 Parametereinstellung im Programmiermodus.......8 3.2.1 Rufzuordnung der Mobilteile............9 3.2.2 Leitungszuordnung ..............9 3.2.3 Berechtigungen................10 3.2.4 Faxteilnehmer................11 3.2.5 Mobilteil ausbuchen..............11 3.2.6 Gesprächsübernahme (SBCT)..........12 3.2.7 Analoganschluss ................12 3.2.8 Durchwahl..................13 3.2.9... -
Page 4: Wichtige Information
Informationen Wichtige Informationen Die distybase duo/duo plus/duo exant dient als universelle Basisstation für den Betrieb von Mobilteilen, die nach dem DECT/GAP Standard arbeiten, sowie für die distybox 300/5000. Insgesamt besteht die Möglichkeit zur Einbuchung von 8 Mobilteilen. Die distybase duo/ duo plus/duo exant kann an zwei analogen Telefonanschlüssen mit MFV Wahlverfahren genutzt werden. -
Page 5: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Rückseite Leitung 1 und 2 Anrufbeantworter, Faxgerät Anschluss für die Stromversorgung Steckernetzgerät HINWEIS Verwenden Sie nur das mitgelieferte Steckernetzgerät! Vor Öffnen des Gehäuses unbedingt Steckernetzgerät ziehen! Leuchtanzeige (LED) Einbuch-Taster Anschlüsse für die Telefonleitungen Die RJ 11 Buchsen sind auf den beiden mittleren Anschlüssen belegt (Pin 3 und 4). -
Page 6: Hörtöne
Hörtöne Hörtöne (im Hörer oder Lautsprecher) Darstellung der Töne Pause Wählton (1,2 s Ton, 1,2 s Pause, wiederholt nach 3 s) Freiton (1,0 s Ton, 4,0 s Pause) Besetztton (1,0 s Ton, 1,0 s Pause) Anklopfen (0,02 s Ton, 6,0 s Pause) Halten/MOH (1,5 s Ton, 1,5 s Pause, wiederholt nach 7 s) Fehlerton... -
Page 7: Montage
Montage Montage Standort- Die distybase duo/duo plus/duo exant ist für die Wandmontage in auswahl geschlossenen Räumen ausgelegt. Beachten Sie dabei bitte, dass Sie das Gerät nicht in unmittelbarer Nähe von anderen elektronischen Geräten wie z. B. HiFi-Anlagen, Büromaschinen, SAT Receivern oder Mikro- wellengeräten anbringen sollten. - Page 8 Montage 5. Verbinden Sie die distybase duo/duo plus/duo exant mit der Stromversorgung. 6. Verbinden Sie Ihre analogen Telefonanschlüsse mittels der beiliegenden Kabel mit der distybase duo/duo plus/duo exant. 7. Hängen Sie die distybase duo/duo plus/duo exant in die Schrauben ein.
-
Page 9: Inbetriebnahme/Einbuchen Der Mobilteile
Inbetriebnahme/Einbuchen der Mobilteile Inbetriebnahme/Einbuchen der Mobilteile Die Mobilteile müssen in die distybase duo/duo plus/duo exant eingebucht werden, bevor sie benutzt werden können. Bitte beachten Sie, dass nicht mehr als 8 Mobilteile in die distybase duo/ duo plus/duo exant eingebucht werden können. Zum Einbuchen der Mobilteile gehen Sie wie folgt vor: 1. -
Page 10: Programmierung
Programmierung Programmierung Der Programmiermodus der distybase duo/duo plus/duo exant kann nur innerhalb der ersten 10 Minuten nach Einstecken des Netzteils aktiviert werden. Dadurch wird eine versehentliche Veränderung der Parameter im laufenden Betrieb verhindert. Der Programmiermodus bietet die Möglichkeit verschiedene Parameter einzustellen, um die distybase duo/duo plus/duo exant der Funktionalität Ihrer Telefonanschlüsse anzupassen. -
Page 11: Rufzuordnung Der Mobilteile
Programmierung 3.2.1 Rufzuordnung der Mobilteile Funktion Parameter- Ltg.-Nr. Mob.-Nr. kennzahl Rufzuordnung 1…2 0…9 # Je Leitung können ankommende Anrufe maximal 4 Rufzielen zugeordnet werden. Rufziele sind die Mobilteile 1 bis 8 und der Sammelruf 9. Bei den Rufzielen 1-8 wird die Rufnummer des Anrufers per CLIP angezeigt, bei besetztem Mobilteil wird angeklopft. -
Page 12: Berechtigungen
Programmierung Funktion Parameter- Mob.-Nr. Eingaben kennzahl Leitungszuordnung 0…8 Beim Aufbau eines externen Gespräches wird nur die Telefonleitung 1 für den Verbindungsaufbau genutzt. Sollte diese Leitung belegt sein, ertönt ein Besetztzeichen. Leitungszuordnung 0…8 Beim Aufbau eines externen Gespräches wird nur die Telefonleitung 2 für den Verbindungsaufbau genutzt. -
Page 13: Faxteilnehmer
Programmierung Funktion Parameter- Mob.-Nr. Eingaben kennzahl Berechtigungen 0…8 Das Mobilteil hat die Berechtigung externe Verbindungen aufzubauen, interne Verbindungen können nicht aufgebaut werden. Lieferzustand: 0 Lieferzustand für den Analoganschluss Teilnehmer 0 bei distybase duo plus: 3 3.2.4 Faxteilnehmer Funktion Parameter- Mob.-Nr. Eingaben kennzahl Faxteilnehmer 0…8... -
Page 14: Gesprächsübernahme (Sbct)
Programmierung 3.2.6 Gesprächsübernahme (SBCT = Single Button Call Transfer) Funktion Parameter- Mob.-Nr. Eingaben kennzahl SBCT 1…8 Das zugewiesene Partner-Mobilteil wird gelöscht. SBCT 1…8 Partner 1...8 # Es können 4 Paare mit „Partner Mobilteilen“ eingerichtet werden. Jedes Mobilteil kann maximal einem Paar zugeordnet werden. Eine aktive Verbindung eines der „Partner Mobilteile“... -
Page 15: Durchwahl
Programmierung Funktion Parameter- Eingaben kennzahl Rufzuordnung Analoganschluss 17 Anrufe auf beiden Leitungen werden auf dem Analoganschluss signalisiert. Lieferzustand: 0 Der Analoganschluss ist für den Betrieb eines analogen Telefons wegen eingeschränkter Leistungsmerkmale nur bedingt geeignet. Es können von dem Analoganschluss nur externe Verbindungen geführt werden. Eine interne Verbindung vom Analoganschluss zu anderen Mobilteilen ist nicht möglich. -
Page 16: Anklopfen
Programmierung Ist das angewählte Mobilteil nicht erreichbar, erfolgt die Signalisierung entsprechend der Rufzuordnung. Bei Aktivierung der Durchwahl wird ebenfalls die Faxweiche aktiviert. Wird von der distybase duo plus ein Fax-Anruf erkannt, dann wird dieser automatisch auf den in Parameter 14 festgelegten Faxteilnehmer weitergeleitet. -
Page 17: Clip
Programmierung 3.2.11 CLIP Funktion Parameter- Eingaben kennzahl CLIP Die Auswertung der Rufnummernübermittlung (CLIP) ist deaktiviert. CLIP Die Auswertung der Rufnummernübermittlung (CLIP) ist aktiviert. Die übertragene Rufnummer wird an das gerufene Mobilteil übermittelt sobald diese bekannt ist. CLIP Die Auswertung der Rufnummernübermittlung (CLIP) ist aktiviert. Die übertragene Rufnummer wird an das gerufene Mobilteil GAP-konform übermittelt (empfohlene Einstellung für KIRK Mobilteile). -
Page 18: Pin Ändern
Programmierung 3.2.12 PIN ändern Funktion Parameter- Eingaben kennzahl PIN ändern neue PIN neue PIN # Durch die vierstellige PIN kann der Zugang zum Programmiermodus geschützt werden. Die Eingabe der PIN ist nur notwendig, wenn zuvor mit diesem Progammierpunkt eine PIN, abweichend vom Lieferzustand eingestellt wurde. -
Page 19: Sperrwerk
Programmierung 3.2.14 Sperrwerk Das Sperrwerk überwacht die gewählten Rufnummern der zugeordneten Teilnehmer. Wird eine gesperrte Rufnummer angewählt, erhält der Teilnehmer einen Besetztton. Das Sperrwerk unterteilt sich in den Sperrbereich und den Freigabebereich. Der Freigabebereich definiert Ausnahmen innerhalb des Sperrbereichs. Je Bereich können 5 Einträge mit je 6 Stellen vorgenommen werden. -
Page 20: International/National Berechtigung
Programmierung Programmierbeispiel: Überwacht werden die Teilnehmer: 3, 4, 6 Die überwachten Teilnehmer dürfen keine internationalen Gespräche führen, Ausnahme: Es darf nach Griechenland und Dänemark telefoniert werden. Es dürfen keine 0190 Rufnummern gewählt werden, Ausnahme: 019012 Vorgehensweise: 1) Programmiermodus aktivieren 40 3 1 # 40 4 1 # 40 6 1 # 2) Eingabe 41 1 00 # 41 2 0190 # 3) Eingabe... -
Page 21: Amtsholung
Programmierung 3.2.16 Amtsholung Funktion Parameter- Eingaben kennzahl Amtsholung Bei gehender Belegung hört der Teilnehmer den internen Wählton, die Belegung der Amtsleitung erfolgt nach Wahl einer externen Rufnummer. Amtsholung Bei gehender Belegung wird sofort eine Amtsleitung belegt, der Teilnehmer hört den externen Wählton. Bei Wahl einer internen Rufnummer wird die Amtsleitung wieder frei gegeben und die interne Verbindung aufgebaut. -
Page 22: Parameterabfrage
Programmierung Funktion Parameter- Prefix Eingaben kennzahl Providerauswahl Die Providerkennzahl wird bei jedem externen Verbindungsaufbau gewählt. Lieferzustand: 0 3.2.18 Parameterabfrage Funktion Parameter- Eingaben kennzahl Parameter Anzeige Mit Hilfe eines Mobilteils kann die aktuelle Einstellung verschiedener Parameter ausgelesen werden. Nach Eingabe der jeweiligen Parameter- kennzahl und Bestätigung mit der legen Sie den Hörer Ihres Telefons auf. -
Page 23: Distybase Duo/Duo Plus/Duo Exant Zurücksetzen
Programmierung 3.2.20 distybase duo/duo plus/duo exant zurücksetzen Funktion Parameter- Eingaben kennzahl distybase duo/duo plus/ duo exant zurücksetzen Die distybase duo/duo plus/duo exant wird in den Lieferzustand versetzt. Alle Parameter werden in den Lieferzustand zurückgesetzt, alle Mobilteile sind ausgebucht. Die PIN wird auf 0000 zurückgesetzt. Eintragungen im Sperrwerk werden gelöscht. - Page 24 Programmierung Parameter zurücksetzen distybase duo/duo plus/duo exant zurücksetzen Ruf zu Mobilteil 1 (funktional wie „INT Taste“) **2 bis **8 ebenso für Mobilteile 2-8 Sammelruf zu allen eingebuchten Mobilteilen Halten einleiten (oder INT Taste) Belegung Leitung 1 Belegung Leitung 2 Rufabfrage (Pick up) Anklopfen abweisen Pause Gespräch vom Analoganschluss übernehmen/...
-
Page 25: Telefonieren
Telefonieren Telefonieren Extern telefonieren 4.1.1 Kommende Gespräche Klingelt Ihr Telefon, heben Sie den Hörer ab oder drücken Sie die Hörertaste Ihres Telefons. Kommende Gespräche ohne Durchwahl Ist der Parameter Durchwahl nicht aktiviert (vgl. Parameter 21) werden kommende Gespräche auf den Leitungen 1 bzw. 2 entsprechend der Rufzuordnung an den Mobilteilen bzw. -
Page 26: Gehende Gespräche
Telefonieren Gesprächsübergabe zum Analoganschluss Bei der distybase duo plus kann von den Mobilteilen mit eine aktive Verbindung an den Analoganschluss übergeben werden. Halten Um das Mithören von Gesprächen im Raum während eines Gespräches zu vermeiden kann der Anrufer mit gehalten werden. Das Rückholen erfolgt ebenfalls mit Intern Rückfragen Während eines externen Gesprächs können Sie mit... -
Page 27: Intern Telefonieren
Telefonieren Intern telefonieren Für ein internes Gespräch wählen Sie + Mobilteilnummer. Sammelruf Für einen Sammelruf an alle eingebuchten Mobilteile wählen Sie... -
Page 28: Anhang
Anhang Anhang Technische Daten Standard: DECT (Digital Enhanced Cordless Telecommuni- cations), GAP-kompatibel Frequenzbereich: 1880 MHz bis 1900 MHz Sendeleistung: 10 mW im Mittel Antennenbuchse: SMA Buchse für externe Antenne über Koaxialkabel (nur bei distybase duo exant) Sprachübertragung: 32 kbit/s ADPCM Faxbetrieb: Gruppe 3, V.29 maximal mit 9600 bit/s Modembetrieb:... - Page 29 Steckernetzteil 230 V ~ 50 Hz Anschlusskabel für Telefonleitung Zulassung/CE-Zeichen Wir, disty communications gmbh, erklären, dass die distybase duo/ duo plus/duo exant mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 1999/5/EU (Radio und Telekommunication Terminal Equipment, R&TTE) übereinstimmt. Die Übereinstimmung ist durch das CE Kennzeichen bestätigt.
- Page 30 Safety information Safety information Please observe the following safety instructions: • The distybase duo/duo plus/duo exant fulfils the legal requirements for telecommunications devices. You are permitted to fit it yourself. The housing must not be opened. Unauthorised opening of the housing and improper repairs may endanger the user and will invalidate the warranty.
- Page 31 List of Contents Contents Important information............2 Connections and operating elements ........3 Audio signals ................4 Mounting ..................5 Commissioning/Registering the handsets......7 Programming mode..............8 Activating programming mode..........8 Setting parameters in programming mode ......8 3.2.1 Call assignment of the handsets ..........9 3.2.2 Line assignment for outgoing calls..........9 3.2.3 Authorisations................10 3.2.4...
-
Page 32: Important Information
Informationen Important information The distybase duo/duo plus/duo exant is used as a universal base station for operating handsets conforming to the DECT/GAP standard, and for the distybox 300/5000. A total of 8 handsets can be registered. The distybase duo/duo plus/duo exant can be used on two analogue telephone lines with DTMF dialling. -
Page 33: Connections And Operating Elements
Connections and operating elements Connections and operating elements Backside Line 1 and 2 Answering machine, faxmachine Power supply jack at back side AC adapter NOTE Only use the supplied AC adapter. Ensure that the AC adapter is unplugged before opening the housing. - Page 34 Tones Tones Description of the tones Tone Pause Dial tone (1.2 s tone, 1.2 s pause, repeated after 3 s) Free tone (1.0 s tone, 4.0 s pause) Busy tone (1.0 s tone, 1.0 s pause) Call waiting (0.02 s tone, 6.0 s pause) Call on hold/MOH (1.5 s tone, 1,5 s pause, repeated after 7 s) Failure tone...
-
Page 35: Mounting
Mounting Mounting Selecting a The distybase duo/duo plus/duo exant is designed for wall mounting in suitable interior rooms. Please note that the device must not be fitted in the location immediate vicinity of any other electronic devices such as hi-fi systems, office machines, satellite receivers or microwave ovens. - Page 36 Mounting 5. Connect the distybase duo/duo plus/duo exant to the power supply. 6. Connect your analogue telephone connection to the distybase duo/ duo plus/duo exant using the cable supplied. 7. Mount the distybase duo/duo plus/duo exant onto the screws.
-
Page 37: Commissioning/Registering The Handsets
Registering the handsets Registering the handsets The handsets need to be registered on the distybase duo/duo plus/ duo exant before they can be used. Please note that no more than 8 handsets can be registered on the distybase duo/duo plus/duo exant. Proceed as follows to register the handsets: 1. -
Page 38: Programming Mode
Programming mode Programming mode Programming mode on the distybase duo/duo plus/duo exant can only be activated within the first 10 minutes after plugging in the power supply unit. This prevents the parameters being changed accidentally during operation. Programming mode allows you to set various parameters to modify the distybase duo/duo plus/duo exant to suit the functionality of your telephone connections. -
Page 39: Call Assignment Of The Handsets
Programming mode 3.2.1 Call assignment of the handsets Function Parameter Line no. Mob no. code Call assignment 1…2 0…9 # For each line, incoming calls can be assigned to a maximum of 4 call destinations. Call destinations are the handsets 1 to 8 and hunt group call 9. -
Page 40: Authorisations
Programming mode Function Parameter Mob. no. Inputs code Line assignment 0…8 When making an external call, only telephone line 1 is used to connect the call. If this line is occupied, a busy tone will be heard. Line assignment 0…8 When making an external call, only telephone line 2 is used to connect the call. -
Page 41: Fax Subscribers
Programming mode Function Parameter Mob. no. Inputs code Authorisations 0…8 The handset has authorisation to make external but does not have authorisation to make internal calls. Factory setting: 0 Factory setting for the analogue port of distybase duo plus: 3 3.2.4 Fax subscribers Function Parameter... -
Page 42: Connection Pick-Up (Sbct)
Programming mode 3.2.6 Connection pick-up (SBCT = Single Button Call Transfer) Function Parameter Mob. no. Inputs code SBCT 1…8 The partner handset that has been assigned is deleted. SBCT 1…8 Partner 1...8 # Four pairs of “partner handsets” can be configured. Each handset can only be part of a specific pair. -
Page 43: Direct Dial-In
Programming mode Function Parameter Inputs code Line assignment Calls to lines 1 and 2 are signalled on the analogue port. Factory setting: 0 There is a limited feature set available on this analogue port primarally it may only be connected to calls from or to the external trunk and may not make internal calls. -
Page 44: Call-Waiting
Programming mode If no direct dialling is detected within 10 seconds, the signalling is carried out according to the call assignment. If the selected handset does not answer, the signalling process is continued according to the call assignment. Also activated is the integrated fax switch. When receiving a fax call it will be automatically routed to the subscriber which is set up in parameter 14 as fax subscriber. -
Page 45: Clip
Programming mode 3.2.11 CLIP Function Parameter Inputs code CLIP Number presentation (CLIP) is deactivated. CLIP Number presentation (CLIP) is activated. The number transferred is sent to the called handset as soon as it is present. This might not work with all types of handsets. -
Page 46: Changing The Pin
Programming mode 3.2.12 Changing the PIN Function Parameter Inputs code Changing the PIN new PIN new PIN # Access to programming mode can be protected using the four-digit PIN. The PIN only needs to be entered if a new PIN has been set beforehand in programming mode. - Page 47 Programming mode 3.2.14 Blacklist The blacklist monitors the selected telephone numbers for the assigned subscribers. If a blacklisted telephone number is dialled, the subscriber hears a busy tone. The blacklist is divided into the exclusion area and the release area. The release area defines exceptions within the blacklist. Depending on the area, 5 entries can each be made, consisting of 6 figures each.
-
Page 48: International/National Authorisation
Programming mode Programming example: The following subscribers will be monitored: 3, 4, 6 The monitored subscribers may not make any international calls; exception: Calls may be made to Greece and Denmark. No 0190 telephone numbers may be dialled, except: 019012 Procedure: 1) Activate programming mode 40 3 1 # 40 4 1 # 40 6 1 #... -
Page 49: Line Access
Programming mode 3.2.16 Line access Function Parameter Inputs code Line access Automatic line access is disabled. On outgoing calls the internal dial tone is supplied. The line will be occupied after dialling an external number. Line access Automatic line access is enabled. On outgoing calls the line will be occupied immediately and the external dial tone is supplied. -
Page 50: Parameter Query
Programming mode Function Parameter Prefix Inputs code Provider selection The provider code is dialled each time an external call is made. Factory setting: 0 3.2.18 Parameter query Function Parameter Inputs code Parameter display A handset can be used to read the current setting for different parameters. -
Page 51: Resetting The Distybase Duo/Duo Plus/Duo Exant
Programming mode 3.2.20 Resetting the distybase duo/duo plus/duo exant Function Parameter Inputs code Resetting the distybase duo/duo plus/ duo exant The distybase duo/duo plus/duo exant is reset to the factory settings. All parameters are reset to the factory settings, all handsets are de- registered. - Page 52 Programming mode Reset parameters Reset distybase duo/duo plus/duo exant Call to handset 1 (functions as “INT key”) **2 to **8 also for handsets 2-8 Hunt group call to all registered handsets Activate hold (or INT key) Seize line 1 Seize line 2 Pick up Reject call waiting Dialling Pause...
-
Page 53: Making Telephone Calls
Telephoning Telephoning Making external telephone calls 4.1.1 Incoming calls When your telephone rings, lift the receiver and press the handset key on your phone. Incoming calls without direct dialling in If the Direct Dialling In parameter is not activated (see parameter 21), incoming calls are signalled on lines 1 and 2 according to the call assignment for the handsets and analogue port. -
Page 54: Outgoing Calls
Telephoning Connection hand-over to analogue port On distybase duo plus the handsets can hand-over an active connection to the analogue port by dialling Hold To prevent the caller hearing conversations in the room during a call, the caller can be put on hold using . -
Page 55: Making Internal Telephone Calls
Telephoning Making internal telephone calls For an internal, call, dial + handset number. Hunt group call For a hunt group call on all registered handsets, dial... -
Page 56: Annex
Annex Annex Technical data/features Standard: DECT (Digital Enhanced Cordless Telecommunications), GAP-compatible Frequency range: 1880 MHz to 1900 MHz Transmission output: 10 mW on average Aerial socket: SMA socket for external aerial via coaxial cable (with distybase duo exant only) Voice transmission: 32 kbit/s ADPCM Fax mode: Group 3, V.29 at maximum 9600 bit/s... - Page 57 AC adapter 230 V ~ 50 Hz Connection cable for telephone line Approval/CE mark disty communications gmbh hereby declares that the distybase duo/ duo plus/duo exant conforms to the fundamental requirements and other relevant regulations stated in Directive 1999/5/EU (Radio and Telecommunication Terminal Equipment, R&TTE).
- Page 58 Notes...
- Page 59 Notes...
- Page 60 Technische Änderungen vorbehalten Bedienungsanleitung distybase duo/duo plus/duo exant Subject to changes Operating instructions distybase duo/duo plus/duo exant disty communications gmbh Holzkoppelweg 14 D 24118 Kiel Germany Version 5.0 www.disty.de Ausgabe/Edition: 01.2007...
