Komponentenzähler / Counter CC-15
Betriebsanleitung
Technische Daten
;
Vor- und Rückwärtszähler mit 6 stelliger
Anzeige bis "999999"
;
Teilervorwahl 1..8
;
Zählgeschwindigkeit: 100/sec
;
Genauigkeit: +/- 1Digit
;
Wiederaufladbare NiCd Zellen eingebaut
;
Masse: L=190mm, B=100mm, H=30mm
;
Detektierbare Komponentenbedrahtung
von 0,4 bis 1,5mm ø

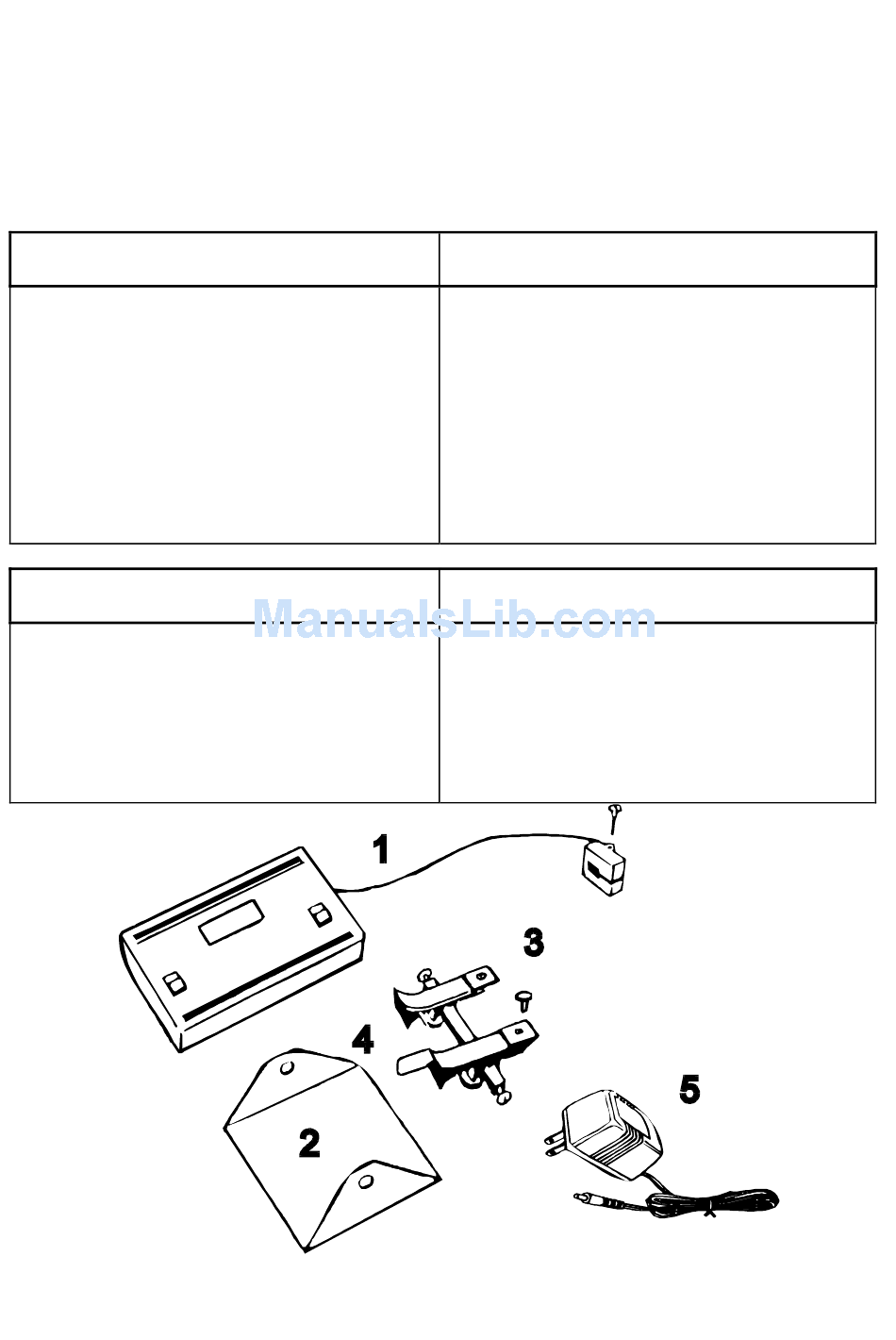

Lieferumfang
c
Zähler mit Sensorkopfschraube
d
Grundplatte
e
Gurtenführung mit Trägerschiene
f
Federblech
g
Netzadapter 230/9V= oder 115V/9V=
Operating instruction
Technical Data
;
Up- and down counter with 6-digit display
up to "999999"
;
Divider ratio setting 1..8
;
Counting speed 100 counts/sec.
;
Accuracy: +/- 1 digit
;
Equipped with rechargeable NiCd cells
;
Dimensions: L=190 mm, W=100 mm
H=30mm
;
Detects component wires from 0,4 to 1,5
mm diameter
Delivery Check
c
Counter with sensor head screw
d
Base
e
Belt guide assembly
f
Side guide strip
g
Mains adapter 230/9V= or 115/9V=
Advertisement
Summary of Contents for Schleuniger CC-15
- Page 1 Komponentenzähler / Counter CC-15 Betriebsanleitung Operating instruction Technische Daten Technical Data Vor- und Rückwärtszähler mit 6 stelliger Up- and down counter with 6-digit display Anzeige bis "999999" up to "999999" Teilervorwahl 1..8 Divider ratio setting 1..8 Zählgeschwindigkeit: 100/sec Counting speed 100 counts/sec.
-
Page 2: Funktionsweise
Schleuniger AG CH-Thun Komponentenzähler / Counter CC-15 Zusammenbau Assembly • • 4-Kant Stange mit Gurtenführungen auf Blechsupport Fix square-rod with band-guides on metal-support. • montieren. Mount photo-cell on the left-hand band-guide with screw. • • Zählsensor mit Rändelschraube auf der linken Gurten- For radial components, mount spring plate on the right-hand führung fixieren. - Page 3 Sollten die hier aufgeführten Hinweise in Ihrem Falle nicht The CC-15 counter is a well designed and reliable instrument. If zutreffen, bitten wir Sie, das Gerät mit einer möglichst genauen in the unlikely event of a breakdown not covered by the preceding Fehlerbeschreibung an Ihre Vertretung einzusenden.
- Page 4 Schleuniger AG CH-Thun Komponentenzähler / Counter CC-15 Batt Divider On Reset Component Counter CC-15 Zähler einschalten Switch on unit Zähler durch kurzes Betätigen der Taste Switch on by "ON/RESET" key. "ON/RESET"einschalten. • • Segmenttest des Displays wird durchgeführt LCD segment test will start •...
-
Page 5: Spare Parts List
Schleuniger AG CH-Thun Komponentenzähler / Counter CC-15 Akkuwartung Accu maintenance Der Komponentenzähler ist mit einem 600mA/h Akkupack The component counter is equipped with a rechargeable battery ausgerüstet. Um ein Überladen zu verhindern, sind folgende Punkte pack of 600mA/h. unbedingt zu beachten: To prevent overcharge note the following: Nur mitgeliefertes Netzgerät benutzen !
