Summary of Contents for NetMan 102 plus

  • Page 2 Questo manuale contiene le istruzioni dettagliate per l‟uso e l‟installazione del prodotto. Per informazioni sull’utilizzo e per ottenere il massimo delle prestazioni dalla Vostra apparecchiatura, il presente manuale dovrà essere conservato con cura vicino al NetMan plus e CONSULTATO PRIMA DI OPERARE SULLO STESSO.
  • Page 3 - ITALIANO - TUTELA DELL’AMBIENTE Nello sviluppo dei suoi prodotti l‟azienda dedica ampie risorse nell‟analisi degli aspetti ambientali. Tutti i nostri prodotti perseguono gli obiettivi definiti nella politica del sistema di gestione ambientale sviluppato dall‟azienda in accordo con la normativa vigente. In questo prodotto non sono utilizzati materiali pericolosi quali CFC, HCFC o amianto.

  • Page 4: Table Of Contents

    - ITALIANO - SOMMARIO PRESENTAZIONE _________________________________________________ 6 __________________________________________________________ 6 ESCRIZIONE ’ ____________________________ 7 PERTURA DELL IMBALLO E VERIFICA DEL CONTENUTO _________________________________________________________ 8 ORTA DI RETE RS-232 __________________________________________ 8 ORTA DI COMUNICAZIONE _________________________________________________________ 8 ERVIZI DI RETE Telnet ___________________________________________________________________ 8 Wake-on-LAN _____________________________________________________________ 8 HTTP ____________________________________________________________________ 9 UDP ____________________________________________________________________ 10 FTP ____________________________________________________________________ 11...
  • Page 5 - ITALIANO - Menù principale di configurazione __________________________________________ 22 Menù IP config ___________________________________________________________ 24 Menù Time setting ________________________________________________________ 26 Menù NTP Options _______________________________________________________ 27 Menù PVI config _________________________________________________________ 28 Menù Feeding config _____________________________________________________ 29 Menù Services 1 _________________________________________________________ 30 Menù Email config _______________________________________________________ 31 Menù...

  • Page 6: Presentazione

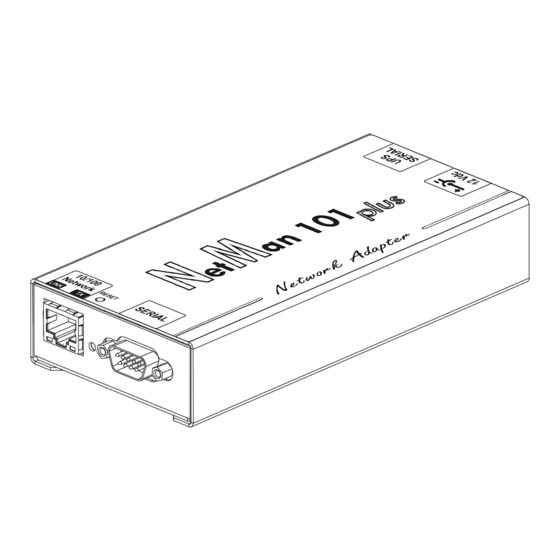

    PRESENTAZIONE ESCRIZIONE NetMan plus è un dispositivo che permette di gestire l‟inverter attraverso la vostra LAN (Local Area Network); l‟accessorio supporta tutti i principali protocolli di rete (TCP/IP, HTTP e così via) ed è compatibile con reti Ethernet 10/100Mbps IPv4/6; permette quindi di integrare facilmente l‟inverter in reti di medie e grandi dimensioni.

  • Page 7: Apertura Dell ' Imballo E Verifica Del Contenuto

    PERTURA DELL IMBALLO E VERIFICA DEL CONTENUTO Dopo l‟apertura dell‟imballo, per prima cosa procedere alla verifica del contenuto. L‟imballo dovrà contenere: NetMan 101 plus NetMan 102 plus OPPURE Cavo seriale null-modem DB9-DB9 Cavo seriale null-modem DB9-DB9 Alimentatore esterno 12Vdc 0,3A...

  • Page 8: Porta Di Rete

    Configurare il NetMan plus (vedi paragrafo “Configurazione via linea seriale RS-232”) ERVIZI DI RETE Il NetMan plus implementa una serie di servizi che si basano sui principali protocolli di rete. Questi servizi possono essere attivati o disattivati a seconda delle esigenze (vedi paragrafo “Configurazione”).

  • Page 9: Http

    (Internet Explorer, Safari, Firefox, Netscape Navigator, Konqueror, Opera) sono supportati. Una volta inserito l‟hostname o l‟indirizzo IP del NetMan plus sul vostro web browser, si visualizzerà una schermata simile alla seguente, sulla quale sono presenti i principali dati operativi dell‟inverter.

  • Page 10: Udp

    - ITALIANO - Esempio di finestra “Nominal Data” UDP (User Datagram Protocol) è un protocollo di rete di basso livello che garantisce velocità nello scambio dati e bassa congestione di rete. E‟ il protocollo utilizzato dal software SunVision per il controllo ed il monitoraggio dell‟inverter.

  • Page 11: Ftp

    - ITALIANO - FTP (File Transfer Protocol) è un protocollo di rete utilizzato per lo scambio di file. Il NetMan plus utilizza questo protocollo per due scopi: 1. download dei file dell‟archivio storico di misure ed eventi dell‟inverter (Datalog e Eventlog) 2.

  • Page 12: Email

    - ITALIANO - Email Il NetMan plus è in grado di inviare e-mail di notifica al verificarsi di una o più condizioni di allarme. Le e-mail possono essere inviate fino a tre destinatari ed il loro invio può essere associato a tre diversi livelli di allarme.

  • Page 13: Report

    - ITALIANO - Report Il NetMan plus è in grado di inviare e-mail periodiche che contengono in allegato i file dell‟archivio storico di misure ed eventi dell‟inverter. Questo servizio può essere utilizzato per salvare periodicamente gli archivi storici. L‟invio dei report richiede l‟abilitazione del servizio “Email”; i report vengono inviati a tutti gli indirizzi configurati per tale servizio (per maggiori dettagli vedi paragrafo “Configurazione”).

  • Page 14: Eventlog

    - ITALIANO - Eventlog Eventlog è un servizio sempre attivo che effettua la registrazione di tutti gli eventi rilevanti dell‟inverter sul file „event.log‟. Il file può essere scaricato via FTP o inviato tramite e-mail utilizzando il servizio “Email report”. Il salvataggio dei dati avviene con una modalità a lista circolare, perciò...
  • Page 15 - ITALIANO - L‟intervallo di tempo tra una registrazione e la successiva (Log frequency) può essere configurato dall‟utente (vedi paragrafo “Menù Miscellaneous”). Il salvataggio dei dati avviene con una modalità a lista circolare, perciò i dati più recenti vengono salvati sovrascrivendo i dati più vecchi; è possibile registrare dati riferiti ad un massimo di 1024 istanti differenti.

  • Page 16: Sensori Ambientali ( Opzionali )

    - ITALIANO - ENSORI AMBIENTALI OPZIONALI È possibile collegare al NetMan plus dei sensori ambientali per monitorare temperatura, umidità ed ingressi/uscite digitali. Le informazioni ricavate da questi sensori possono essere visualizzate tramite il software di monitoraggio e controllo dell‟inverter. Sensori disponibili Temperature: rileva la temperatura ambiente in °C.

  • Page 17: Installazione E Configurazione

    (JP7, JP8, JP9) attivare il netboot automatico all‟accensione (JP14) abilitare i sensori ambientali (JP6, JP10) Per configurare correttamente i jumper, fare riferimento alle tabelle ed immagini seguenti. NetMan 101 plus NetMan 102 plus CHIUSO APERTO APERTO CHIUSO APERTO ...
  • Page 18 Configurazione di default NetMan 101 plus Configurazione di default NetMan 102 plus (solo per NetMan 101 plus): per agire sui jumper è necessario scollegare il connettore di alimentazione, il cavo di rete e i cavi seriali, togliere le quattro viti poste nella parte inferiore del dispositivo e sfilare il coperchio.

  • Page 19: Installazione Net Man 101 Plus

    3. Inserire il NetMan 102 plus nello slot 4. Collegare il dispositivo alla rete tramite il connettore RJ-45 (vedi “Specifiche per il cablaggio del cavo di rete”) 5. Fissare il Netman allo slot utilizzando le due viti tolte in precedenza - 19 -...

  • Page 20: Configurazione

    Il NetMan plus può essere configurato via linea seriale o via telnet. NOTA: il NetMan plus necessita di circa 30 secondi per essere operativo dal momento in cui viene alimentato; prima di questo tempo il dispositivo potrebbe non rispondere ai comandi che gli vengono inviati.

  • Page 21: Configurazione Via Linea Seriale Rs-232

    NOTA: durante la digitazione della password non viene visualizzato nessun carattere Effettuato il login viene visualizzata la schermata del menù principale di configurazione. Da questa schermata è possibile accedere ai vari menù per modificare le impostazioni del NetMan plus (vedi paragrafo “Menù principale di configurazione” e successivi).

  • Page 22: Menù Principale Di Configurazione

    - ITALIANO - Menù principale di configurazione Il menù principale di configurazione si presenta con una schermata simile alla seguente: /------------------------/ Network card /------------------------/ config..:<-- Time setting...: PVI config..: Feeding config.: Services 1. Services 2. Security..: Save and load..: Press [Esc] to quit Data from flash - On Line Da questo menù...
  • Page 23 - ITALIANO - Per muoversi all‟interno di questo menù e dei successivi, utilizzare i tasti come descritto nella tabella seguente; la freccia o il cursore evidenziano la selezione corrente. Tasto Funzione Tasti direzionali Per muovere il cursore all‟interno dei menù (Freccia sù, giù, destra, sinistra) Passa all‟opzione successiva Scelta del sottomenù...

  • Page 24: Menù Ip Config

    Tramite questo menù è possibile impostare i principali parametri di rete come descritto nella tabella seguente. Campo Parametri da inserire Digitare l‟host name del NetMan plus privo di spazi Hostname Digitare l‟indirizzo IP nel caso di IP statico; digitare “DHCP” per IP dinamico IP address/DHCP Digitare la netmask da usare assieme all‟indirizzo IP statico...
  • Page 25 - ITALIANO - Dopo aver premuto “ESC” e “Y” per confermare l‟uscita dal menù, viene visualizzata una schermata che riassume i settaggi correnti (vedi immagine seguente). Premendo il tasto “Invio” si ritorna al menù principale. È comunque necessario salvare la configurazione per renderla effettiva in caso di riavvio del dispositivo (vedi “Menù...

  • Page 26: Menù Time Setting

    - ITALIANO - Menù Time setting /------------------------/ Time setting /------------------------/ time..:<-- Set timezone...: NTP options..: Tramite questo menù è possibile impostare l‟ora e la data del dispositivo come descritto nella tabella seguente. Comando Descrizione Per configurare l‟ora e la data manualmente Set time Set timezone Per configurare il fuso orario...

  • Page 27: Menù Ntp Options

    - ITALIANO - Menù NTP Options /------------------------/ NTP options /------------------------/ server..:ntpserver Sync every..:7 days Tramite questo menù è possibile configurare la sincronizzazione automatica dell‟orologio con un server NTP. Dopo la configurazione, verrà automaticamente effettuata una sincronizzazione con il server impostato. L‟ora è ricevuta nel fuso orario GMT, e può pertanto essere necessario correggere il fuso orario corrente con il comando “Set timezone”.

  • Page 28: Menù Pvi Config

    - ITALIANO - Menù PVI config Il menù PVI config si presenta con una schermata simile alla seguente. /------------------------/ PVI conf /------------------------/ PRTK Code..:SISER19601RU Name...:PV1 Address..:1 Serial number..:123456 Tramite questo menù devono essere impostati i parametri dell‟inverter, come descritto nella tabella seguente, affinché...

  • Page 29: Menù Feeding Config

    - ITALIANO - Menù Feeding config Il menù Feeding config si presenta con una schermata simile alla seguente. /------------------------/ Feeding config /------------------------/ Remuneration/kWh:<-- Currency..: Weather forecast: Not used..: Not used..: Not used..: Not used..: Not used..: Da questo menù è possibile impostare la remunerazione per kWh di energia prodotta, la divisa e il luogo del quale si vogliono ricercare le previsioni meteo come descritto nella tabella seguente.

  • Page 30: Menù Services 1

    - ITALIANO - Menù Services 1 Il menù Services si presenta con una schermata simile alla seguente. /------------------------/ Services /------------------------/ SNMP config..:<-- SNMP community.: Modem config...: Modem logic..: Email config...: Email logic..: Miscellaneous..: Activation 1...: Tramite questo menù è possibile accedere alle schermate di configurazione dei vari servizi come descritto nella tabella seguente.

  • Page 31: Menù Email Config

    - ITALIANO - Menù Email config Il menù Email config si presenta con una schermata simile alla seguente. /------------------------/ Email config /------------------------/ Email address 1:myself@mycompany.com Email address 2:service@service.com Email address 3:anotheremail@mycompany.com Sender address.:NetMan_plus Customer..:MyCustomer Report interval:01-05:10 DD-HH:MM User name..:User 1 Password..:Password Tramite questo menù...

  • Page 32: Menù Email Logic

    X: al verificarsi dell‟evento il NetMan plus invia una e-mail di notifica ai corrispondenti indirizzi (vedi “Menù Email config” per impostare gli indirizzi); 0: al verificarsi dell‟evento il NetMan plus non invia una e-mail di notifica ai corrispondenti indirizzi; Nella tabella seguente viene descritto il significato degli eventi. Questi possono variare in base all‟inverter collegato.

  • Page 33: Menù Miscellaneous

    - ITALIANO - Menù Miscellaneous Il menù Miscellaneous si presenta con una schermata simile alla seguente. /------------------------/ Miscellaneous /------------------------/ frequency..:5 Port..:33000 sysContact..:Administrator sysName..:My Server sysLocation..:new building HTTP Port..:80 Tramite questo menù è possibile configurare ulteriori parametri del dispositivo come descritto nella tabella seguente.

  • Page 34: Menù Activation 1

    UDP..:[ON/off] Enable Report..:[ON/off] Tramite questo menù è possibile attivare o disattivare i servizi implementati nel NetMan plus: NOTA: utilizzare il tasto INVIO per modificare la configurazione selezionata (“ON” o “OFF”). ON (caratteri verdi): servizio attivo OFF (caratteri rossi): servizio non attivo Si consiglia di attivare solo i servizi utilizzati.

  • Page 35: Menù Wake-On-Lan Address

    - ITALIANO - Menù Wake-On-LAN address /------------------------/ Wake-on-LAN address /------------------------/ MAC Address 1..:00-12-3F-2B-F6-6F MAC Address 2..:aa-bb-cc-dd-ee-ff MAC Address 3..:00-00-00-00-00-00 MAC Address 4..: MAC Address 5..: MAC Address 6..: MAC Address 7..: MAC Address 8..: Tramite questo menù è possibile inserire fino a 8 MAC address per eseguire il Wake-on-LAN. Assicurarsi che il proprio PC supporti tale funzione e che quest‟ultima sia correttamente configurata Menù...

  • Page 36: Menù Activation 2

    Sensors.:[ON/off] Enable WOL :[on/OFF] Tramite questo menù è possibile attivare o disattivare alcuni dei servizi implementati nel NetMan plus: utilizzare il tasto INVIO per modificare la configurazione selezionata (“ON” o “OFF”). ON (caratteri verdi): servizio attivo OFF (caratteri rossi): servizio non attivo Si consiglia di attivare solo i servizi utilizzati.
  • Page 37 - ITALIANO - Temperature Humidity & Temperature Esempio: collegamento di un sensore , di un sensore e di un Digital I/O & Temperature sensore esattamente in questo ordine. Sensors Devices Press [C] to change sensors, [E] to exit ), e premere il tasto “C”. Temperature Collegare il primo sensore ( Sensors Devices...

  • Page 38: Menù I/O Sensors

    - ITALIANO - Menù I/O Sensors /------------------------/ Output /------------------------/ Wait...: -<-- Fault..: - Permanent fault: - N/A....: 4 N/A....: 3 N/A....: - N/A....: - Input sensor...: 1 Press [Esc] to quit Tramite questo menù è possibile associare all‟uscita digitale dei sensori installati uno o più eventi del PVI.

  • Page 39: Menu Threshold Sens

    - ITALIANO - Menu Threshold sens /------------------------/ Threshold sens /------------------------/ Temperature max:100 degree C Temperature min:20 degree C Temp hysteresis:5 degree C Humidity Max...:100 % RH Humidity Min...:0 % RH hysteresis.:5 % RH Press [Esc] to quit Tramite questo menù è possibile impostare le soglie di allarme per i sensori di umidità e di temperatura.

  • Page 40: Menù Security

    - ITALIANO - Menù Security Il menù Security si presenta con una schermata simile alla seguente. /------------------------/ Security /------------------------/ Config Password:<-- UDP Password...: Firewall..: Da questo menù è possibile configurare la password di setup, la password UDP e il firewall come descritto nella tabella seguente.
  • Page 41 Tramite questo menù è possibile configurare gli indirizzi IP o gli hostname dei dispositivi abilitati alla comunicazione con il NetMan plus. È possibile utilizzare il carattere “*” per uno o più campi dell‟indirizzo IP ad indicare che in quel campo sono accettati tutti i valori compresi tra 0 e 255.

  • Page 42: Menù Save And Load

    - ITALIANO - Menù Save and load Il menù Save and load si presenta con una schermata simile alla seguente. /------------------------/ Save and load /------------------------/ Apply changes..:<-- Revert changes.: Load from file.: Save to file...: Netboot..: Reset default..: Tramite questo menù è possibile salvare la configurazione per renderla effettiva o caricare altre configurazioni come descritto nella tabella seguente.

  • Page 43: Configurazione Di Più Dispositivi

    Dopo aver completato la configurazione di un dispositivo, salvarla selezionando l‟opzione “Save to file” del menù Save and load (verrà creato il file “netman.config”). Il file può essere scaricato dal dispositivo e caricato su un altro via FTP (vedi paragrafo “FTP”). Una volta caricato il file, selezionare l‟opzione “Load from file”...

  • Page 44: Aggiornamento Firmware

    (configurazione di default: “password”), la perdita delle impostazioni dell‟orologio e la cancellazione dei file event.log e data.log. Aggiornamento via linea seriale Collegare la porta “Serial” del NetMan plus alla porta seriale del PC mediante il cavo null- modem in dotazione; Eseguire il programma NetManplus.exe;...

  • Page 45: Dati Tecnici

    - ITALIANO - DATI TECNICI PECIFICHE PER IL CABLAGGIO DEL CAVO DI RETE Per collegare il dispositivo alla rete Ethernet (10Base-T) o Fast Ethernet (100Base-T) è richiesto un cavo UTP (Unshielded Twisted Pair) o STP (Shielded Twisted Pair) con connettori RJ45. Il cavo deve essere conforme allo standard IEEE 802.3u 100Base-T a 2 paia di cavi UTP di categoria 5 o superiore.

  • Page 46: Batteria Tampone

    In caso di lunga inattività scollegare la batteria. Si consiglia di sostituire la batteria ogni 3 anni. Se la batteria viene sostituta, fare attenzione che il lato positivo (+) sia rivolto verso l‟alto. Tipo di batteria: CR1620 3V Lithium PECIFICHE TECNICHE NetMan plus Tensione di ingresso [Vdc] ALIMENTAZIONE...
  • Page 47 - 47 -...
  • Page 48 This manual contains detailed instructions on how to install and use the product. It should be kept with care near the NetMan Plus, so that it can be consulted for information on how to use and make the most of your device. IT SHOULD BE READ BEFORE YOU START WORKING ON THE DEVICE.

  • Page 49: Environmental Protection

    - ENGLISH - ENVIRONMENTAL PROTECTION In the development of its products, the company devotes abundant resources to analysing the environmental aspects. All our products pursue the objectives defined in the environmental management system developed by the company in compliance with applicable standards. No hazardous materials such as CFCs, HCFCs or asbestos are used in this product.
  • Page 50 - ENGLISH - SUMMARY PRESENTATION _________________________________________________ 52 _________________________________________________________ 52 ESCRIPTION _________________________ 53 PENING THE PACKAGING AND CHECKING THE CONTENTS _______________________________________________________ 54 ETWORK PORT RS-232 ____________________________________________ 54 COMMUNICATION PORT ____________________________________________________ 54 ETWORK SERVICES Telnet __________________________________________________________________ 54 Wake-on-Lan ____________________________________________________________ 54 HTTP ___________________________________________________________________ 55 UDP ____________________________________________________________________ 56 FTP ____________________________________________________________________ 57 Email ___________________________________________________________________ 58...
  • Page 51 - ENGLISH - Main configuration menu __________________________________________________ 68 IP config menu __________________________________________________________ 70 Time setting menu _______________________________________________________ 72 NTP Options menu _______________________________________________________ 73 PVI config menu _________________________________________________________ 74 Menù Feeding config _____________________________________________________ 75 Services 1 menu _________________________________________________________ 76 Email config menu _______________________________________________________ 77 Email logic menu _________________________________________________________ 78 Miscellaneous menu ______________________________________________________ 79 Activation menu _________________________________________________________ 80...

  • Page 52: Presentation

    Ethernet 10/100Mbps IPv4/6 networks. The inverter can therefore be integrated easily into medium and large-sized networks. NetMan 101 plus is an accessory which is external to the inverter and connected to it by serial cable; NetMan 102 plus is an expansion card which is inserted in the inverter slot The device also records inverter values and events in the history log archive.

  • Page 53: Opening The Packaging And Checking The Contents

    - ENGLISH - PENING THE PACKAGING AND CHECKING THE CONTENTS After opening the packaging, first check the contents. The packaging should contain: NetMan 101 plus NetMan 102 plus DB9-DB9 null-modem serial cable DB9-DB9 null-modem serial cable 12Vdc 0.3A external power supply unit...

  • Page 54: Network Port

    Configure NetMan plus (see paragraph “Configuration via RS-232 serial line”) ETWORK SERVICES NetMan plus implements a series of services based on the main network protocols. These services can be activated or deactivated according to requirements (see paragraph “Configuration”). A brief description for each of these is given below.

  • Page 55: Http

    (Internet Explorer, Safari, Firefox, Netscape Navigator, Konqueror, Opera) are supported. Once the hostname or the NetMan plus IP address has been inserted in your web browser, a screen like the one shown below will be displayed, with the main inverter operating data.

  • Page 56: Udp

    - ENGLISH - Example of “Nominal Data” window UDP (User Datagram Protocol) is a low level network protocol that guarantees speed in the exchange of data and low network congestion. It is the protocol used by the SunVision software for monitoring and control of the inverter.

  • Page 57: Ftp

    - ENGLISH - FTP (File Transfer Protocol) is a network protocol used for file exchange. NetMan plus uses this protocol for two purposes: 1. download of files of the inverter values and events history log archive (Datalog and Eventlog) 2. download and upload of configuration files...

  • Page 58: Email

    - ENGLISH - Email NetMan plus can send a notification e-mail if one or more alarm conditions occur. The e-mails can be sent to up to three recipients and they can be sent for three different kinds of alarm. SMTP (Simple Mail Transfer Protocol) is the protocol used to send the e-mails. They are sent to an SMTP server on port 25.

  • Page 59: Inverter Values And Events History Log Archive

    INVERTER VALUES AND EVENTS HISTORY LOG ARCHIVE NetMan plus records the inverter values (Datalog) and events (Eventlog) in a history log archive. The data are saved to file in “.snv” format and can be red and converted in text format using our...

  • Page 60: Datalog

    - ENGLISH - Example of Eventlog Datalog The Datalog service records the main inverter data in the „data.snv‟ file. The file can be downloaded via FTP or can be sent by e-mail using the “Email report” service. The following data are monitored: Temp: Inverter Temperature Iac1: Output current line 1 Iac2: Output current line 2...
  • Page 61 - ENGLISH - The interval of time between one recording and the next (Log frequency) can be configured by the user (see paragraph “Miscellaneous Menu”). The data are saved in circular list mode, thus the most recent data are saved by overwriting the oldest data. Data for up to 1024 different points of time can be recorded.

  • Page 62: Environmental Sensors ( Optional )

    NetMan sensor interface: transmits the data measured by the connected irradiance and module temperature sensor to the monitoring software. It is possible to connect up to 3 environmental sensor to a NetMan plus (for sensor installation please see the sensors‟ manual) It is necessary to modify the default jumper configuration for using the sensors.

  • Page 63: Installation And Configuration

    (JP7, JP8, JP9) activate automatic netboot on start-up (JP14) enable the environmental sensors (JP6, JP10) Refer to the tables and figures below to configure the jumpers correctly. NetMan 101 plus NetMan 102 plus CLOSED OPEN OPEN CLOSED OPEN ...
  • Page 64 NetMan 101 plus default configuration NetMan 102 plus default configuration (only for NetMan 101 plus): In order to set the jumpers, first disconnect the power supply connector, the network cable and the serial cables and then remove the four screws located in the lower part of the device and take off the cover.

  • Page 65: Installation Of Net Man 101 Plus

    Insert NetMan 102 plus in the slot. Connect the device to the network by means of connector RJ-45 (see “Specifications for the cabling of the network cable”) Secure Netman in the slot using the two screws removed previously. - 65 -...

  • Page 66: Configuration

    NetMan plus can be configured via serial line or via telnet. NOTE: NetMan plus needs approx. 30 seconds to become operational from when it is powered up; before this time the device may not respond to commands that are sent to it.

  • Page 67: Configuration Via Rs-232 Serial Line

    Configuration via telnet To configure NetMan plus via telnet it is necessary to: execute a telnet program on a PC connected in a network to NetMan plus set with the IP address of the device to be configured at the login prompt, enter “root”...

  • Page 68: Saving The Configuration And Applying The Changes

    - ENGLISH - Saving the configuration and applying the changes In order to make the new configuration effective, it is necessary to save it in the flash memory; this action automatically reboot the device (see paragraph “Menu Save and load”). Note: the clock settings (see paragraph “Time settings Menu”) become effective without saving Main configuration menu The main configuration menu displays a screen like the following:...
  • Page 69 - ENGLISH - From this main menu it is possible to access the various submenus, the function of each of which is shown in the table below. Menu Function IP config To configure the network parameters Time setting To configure the internal clock PVI config To configure the type of inverter connected Feeding config...

  • Page 70: Ip Config Menu

    With this menu the main network parameters can be set as described in the following table. Field Parameters to be inserted Hostname Enter the NetMan plus host name without blank spaces Enter the IP address for a static IP; enter “DHCP” for a dynamic IP IP address/DHCP Netmask...
  • Page 71 - ENGLISH - NOTE: If a static IP address is assigned to the device, all the fields must be configured with the network parameters. If a dynamic IP address is assigned, just enter „dhcp‟ in the “IP Address/DHCP” field and provide a hostname; all the other options should be ignored because these are automatically configured with DHCP.

  • Page 72: Time Setting Menu

    - ENGLISH - Time setting menu /------------------------/ Time setting /------------------------/ time..:<-- Set timezone...: NTP options..: From this menu the time and date of the device can be set as described in the following table. Command Description Set time To configure the time and date manually Set timezone To configure the time zone NTP options...

  • Page 73: Ntp Options Menu

    - ENGLISH - NTP Options menu /------------------------/ NTP options /------------------------/ server..:ntpserver Sync every..:7 days With this menu is possible to configure the scheduled clock synchronization with a NTP server. After the configuration, will be performer a synchronization with the server. The time is received with the GMT time zone, thus it may be necessary to correct the current time zone with the “Set timezone”...

  • Page 74: Pvi Config Menu

    - ENGLISH - config menu The PVI config menu shows a screen like the one below. /------------------------/ PVI conf /------------------------/ PRTK Code..:SISER19601RU Name...:PV1 Address..:1 Serial number..:123456 With this menu the inverter parameters must be set as described in the following table, for the inverter to be able to communicate correctly with the device.

  • Page 75: Menù Feeding Config

    - ENGLISH - Menù Feeding config The Feeding config menu shows a screen like the one below. /------------------------/ Feeding config /------------------------/ Remuneration/kWh:<-- Currency..: Weather forecast: Not used..: Not used..: Not used..: Not used..: Not used..: With this menu the feeding parameters must be set as described in the following table. Comando Descrizione Remuneration/kWh...

  • Page 76: Services 1 Menu

    - ENGLISH - Services 1 menu The Services menu shows a screen like the one below. /------------------------/ Services /------------------------/ SNMP config..:<-- SNMP community.: Modem config...: Modem logic..: Email config...: Email logic..: Miscellaneous..: Activation 1...: With this menu the configuration screens of the various services can be accessed as described in the following table.

  • Page 77: Email Config Menu

    - ENGLISH - Email config menu The Email config menu shows a screen like the one below. /------------------------/ Email config /------------------------/ Email address 1:myself@mycompany.com Email address 2:service@service.com Email address 3:anotheremail@mycompany.com Sender address.:NetMan_plus Customer..:MyCustomer Report interval:01-05:10 DD-HH:MM User name..:User 1 Password..:Password This menu may be used to configure the addresses to which to send the alarm notification and report e-mails and other parameters of the e-mail service as described in the following table.

  • Page 78: Email Logic Menu

    X: when the event occurs, NetMan plus sends a notification e-mail to the corresponding addresses (see “Email logic menu” to set the addresses); 0: when the event occurs, NetMan plus does not send a notification e-mail to the corresponding addresses;...

  • Page 79: Miscellaneous Menu

    - ENGLISH - Miscellaneous menu The Miscellaneous configuration menu shows a screen like the one below. /------------------------/ Miscellaneous /------------------------/ frequency..:5 Port..:33000 sysContact..:Administrator sysName..:My Server sysLocation..:new building HTTP Port..:80 With this menu further device parameters can be configured as described in the following table. Field Parameters to be inserted Enter the delay, measured in seconds, between one data log and the next...

  • Page 80: Activation Menu

    UDP..:[ON/off] Enable Report..:[ON/off] With this menu the services implemented in NetMan plus can be activated or deactivated: NOTE: use the ENTER key to change the selected configuration (“ON” or “OFF”). ON (green characters): service active OFF (red characters): service not active It is recommended to activate only the services used.
  • Page 81 - ENGLISH - as well as being configured, the services must also be activated to function correctly (see paragraph “Activation 2 menu”). It is recommended to activate only the services used. - 81 -...

  • Page 82: Wake-On-Lan Address Menu

    - ENGLISH - Wake-On-LAN address menu /------------------------/ Wake-on-LAN address /------------------------/ MAC Address 1..:00-12-3F-2B-F6-6F MAC Address 2..:aa-bb-cc-dd-ee-ff MAC Address 3..:00-00-00-00-00-00 MAC Address 4..: MAC Address 5..: MAC Address 6..: MAC Address 7..: MAC Address 8..: With this menu is possible to insert up to 8 MAC address to execute Wake-on-LAN. Please make sure that your PC supports this function, and that it is correctly configured Wake-On-LAN delay menu...

  • Page 83: Activation 2 Menu

    Sensors.:[ON/off] Enable WOL :[on/OFF] With this menu the services implemented in NetMan plus can be activated or deactivated: use the ENTER key to change the selected configuration (“ON” or “OFF”). ON (green characters): service active OFF (red characters): service not active It is recommended to activate only the services used.
  • Page 84 - ENGLISH - Example: how to connect a Temperature sensor, a Humidity & Temperature sensor and a Digital I/O & Temperature sensor in exactly this order. Sensors Devices Press [C] to change sensors, [E] to exit Connect the first sensor (Temperature), and press “Y”. Sensors Devices [1] Sensor Temperature (F100000013BE0628) + Temperature...

  • Page 85: I/O Sensors Menu

    - ENGLISH - I/O Sensors menu /------------------------/ Output /------------------------/ Wait...: -<-- Fault..: Permanent fault: N/A....: N/A....: N/A....: N/A....: Input sensor...: Press [Esc] to quit With this menu is possibile to associate a digital output of the installed sensors to one or more events of the UPS.

  • Page 86: Menu Threshold Sens

    - ENGLISH - Menu Threshold sens /------------------------/ Threshold sens /------------------------/ Temperature max:100 degree C Temperature min:20 degree C Temp hysteresis:5 degree C Humidity Max...:100 % RH Humidity Min...:0 % RH hysteresis.:5 % RH Press [Esc] to quit With this menu is possible to set the alarm threshold for humidity and temperature sensors. When exceeding the threshold a SNMP alarm trap will be sent, and then the trap will be sent for each minute on which the alarm is active.

  • Page 87: Security Menu

    - ENGLISH - Security menu The Security menu shows a screen like the one below. /------------------------/ Security /------------------------/ Config Password:<-- UDP Password...: Firewall..: From this menu the setup password, the UDP password and the firewall can be configured as described in the following table. Menu Function To change the password used to enter the configuration menu and for...
  • Page 88 With this menu the IP addresses or hostnames of the devices enabled for communication with NetMan plus can be configured. The character “*” can be used for one or more fields of the IP address to indicate that all values between 0 and 255 are accepted in that field. The following table provides some possible configuration examples.

  • Page 89: Save And Load Menu

    - ENGLISH - Save and load menu The Save and load menu shows a screen like the one below. /------------------------/ Save and load /------------------------/ Apply changes..:<-- Revert changes.: Load from file.: Save to file...: Netboot..: Reset default..: With this menu the configuration can be saved to make it effective or to load other configurations as described in the following table.

  • Page 90: Configuration Of Several Devices

    “Save to file” from the Save and load menu (a “netman.config” file will be created). The file can be downloaded from the device and loaded on another via FTP (see paragraph “FTP”). Once the file has been loaded, select the option “Load from file”...

  • Page 91: Firmware Update

    Update via serial line Connect the “Serial” port of NetMan plus to the serial port of the PC by means of the null- modem cable provided; Execute the NetManplus.exe program;...

  • Page 92: Technical Data

    - ENGLISH - TECHNICAL DATA PECIFICATIONS FOR THE CABLING OF THE NETWORK CABLE To connect the device to the Ethernet (10Base-T) or Fast Ethernet (100Base-T) network, a UTP (Unshielded Twisted Pair) or STP (Shielded Twisted Pair) cable with RJ45 connectors is required. The cable must conform to the standard IEEE 802.3u 100Base-T with 2 pairs of UTP cables of category 5 or higher.

  • Page 93: Technical Specifications

    In case of long period of inactivity disconnect the battery. It‟s recommended to replace the battery every three years. If you have to change the battery ensure that the positive side (+) is facing upwards. Battery type: CR1620 3V Lithium ECHNICAL SPECIFICATIONS NetMan plus Input voltage [Vdc] POWER SUPPLY Maximum inputcurrent...
  • Page 94 0MNUSAPNPF...
