Summary of Contents for Work Pro LM 3E

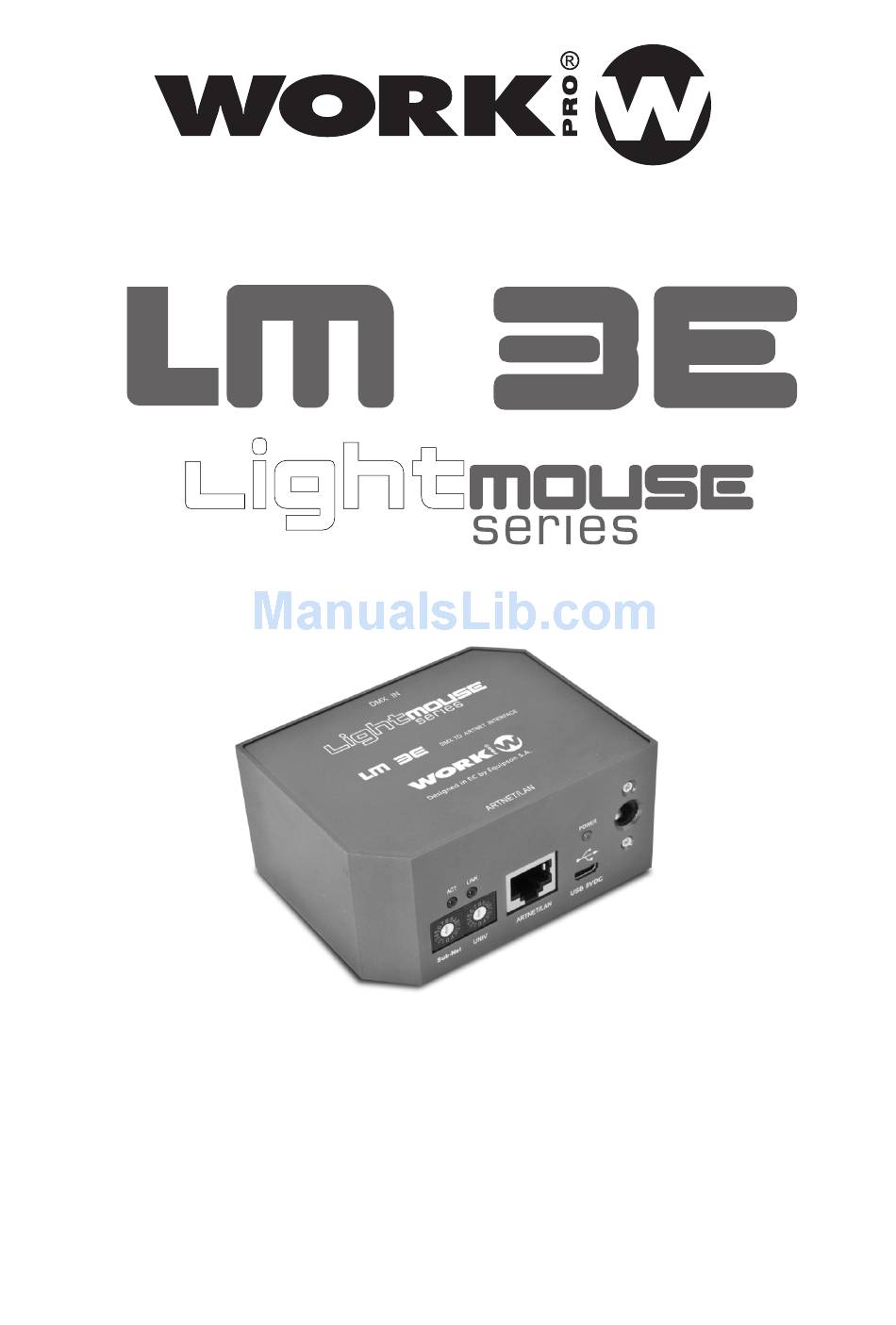

- Page 1 Quick Start User Guide Rev. 13.10.01...
- Page 3 Contact your local authorized service center. • Unplug this unit when not used for long periods of time. • Clean only with dry cloth. • Handle this unit carefully. Any strong shock or vibration may result in malfunction. LM 3E - 1 -...
- Page 4 1.1 ART-NET As Art-Net device, LM 3E must be used in combination with an ArtNet node, such as LM 3R configured in the same SubNet and Universe. LM 3E converts the DMX signal, from the DMX console, into an Art-Net signal, and transmits this signal to the Ethernet network.
- Page 5 To connect to the web interface, you must set your PC IP address to be on the same subnet as the LM 3E (that is, the PC and LM 3E addresses must both start 2.x.x.x, with subnet mask 255.0.0.0).
-
Page 6: Front Panel
ARTNET/LAN: RJ45 connector used to connect the device to an Ethernet network. Sub-Net / Universe selectors: In Art-NET mode, this selector allows to select up to 16 Sub-Nets and 16 Universes rotating the selector between 0 to F. LM 3E - 4 -... -
Page 7: Rear Panel
DMX compatible devices like moving heads, scanners,RGB drivers, amplifiers, etc. from a DMX compatible console. 4. LM 3E CONFIGURATION B. Select the Sub-Net and Universe with the selectors according to installation requirements (7). C. Plug in a CAT 5 cable in the Ethernet/LAN connector (6). - Page 8 Set the PC ethernet connection in the range 2.x.x.x NOTE: If you connect LM 3E to a PC directly. You need to use a CROSSOVER cable - Press View tab in the uper side of the interface and, after, press Devices. An additional window will offer the devices found in the same LAN (LM-3E MKII in that case).
- Page 9 • Desenchufe la unidad cuando no se utilice por periodos prolongados de tiempo. • Limpie sólo con un paño seco. • Transporte esta unidad con cuidado. Cualquier golpe o vibración pueden provocar un mal funcionamiento. LM 3E - 7 -...
- Page 10 User Manual/Manual de Uso 1. DESCRIPCION LM 3E es un conversor DMX a Ethernet, el cual captura la señal DMX procedente de una consola DMX, convirtiéndola en una señal Ethernet compatible y transmitiendo la señal resultante en una red local (LAN).
- Page 11 User Manual/Manual de Uso 1.2 CONFIGURACION WEB Como se ha visto anteriormente, LM 3E es un dispositivo plug and play. De forma predeterminada, se configura automáticamente como un dispositivo ArtNet, con una dirección IP 2.xxx y máscara de Subred 255.0.0.
-
Page 12: Panel Frontal
NOTA: Recuerde, este puerto, es SOLO para alimentar el dispositivo. ARTNET/LAN: Conector RJ45 usado para conecar el dispositivoa una red Ethernet. Selectores Sub-Net / Universe: En modo Art-NET, este selector permite escoger 16 Sub-Nets y 16 Universes girando el selector entre 0 y F. LM 3E - 10 -... -
Page 13: Panel Trasero
8. DMX OUT: Este conector XLR-5 hembra es la salida de señal DMX. LM5 envía tramas DMX a los dispositivos compatibles DMX conectados, como cabezas móviles, scanners, drivers RGB. amplificadores, etc. 4. CONFIGURANDO LM 3E 1. Seleccione la Sub-Net y Universo con los selectores de acuerdo a los requerimiento de la instalación (7). - Page 14 - La tecla Activate permite usar el interfaz para controlar el dispositivo. Presione y compruebe que usando los faders, el valor numérico cambia de acuerdo al movimiento. NOTA: Esta sección NO ESTA habilitada usiando LM 3E. LM 3E - 12 -...
- Page 16 EQUIPSON S.A. Avda. El Saler, 14 - Pol. Ind. L’Alteró, 46460 - Silla (Valencia) Spain Tel. +34 96 121 63 01 Fax +34 96 120 02 42 www.work.es For more information contact to support@equipson.es...
