Manuale di istruzioni
VORTEX MIXER
Wizard & Classic
90÷260V - 50÷60Hz

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Wizard and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Vortex Wizard

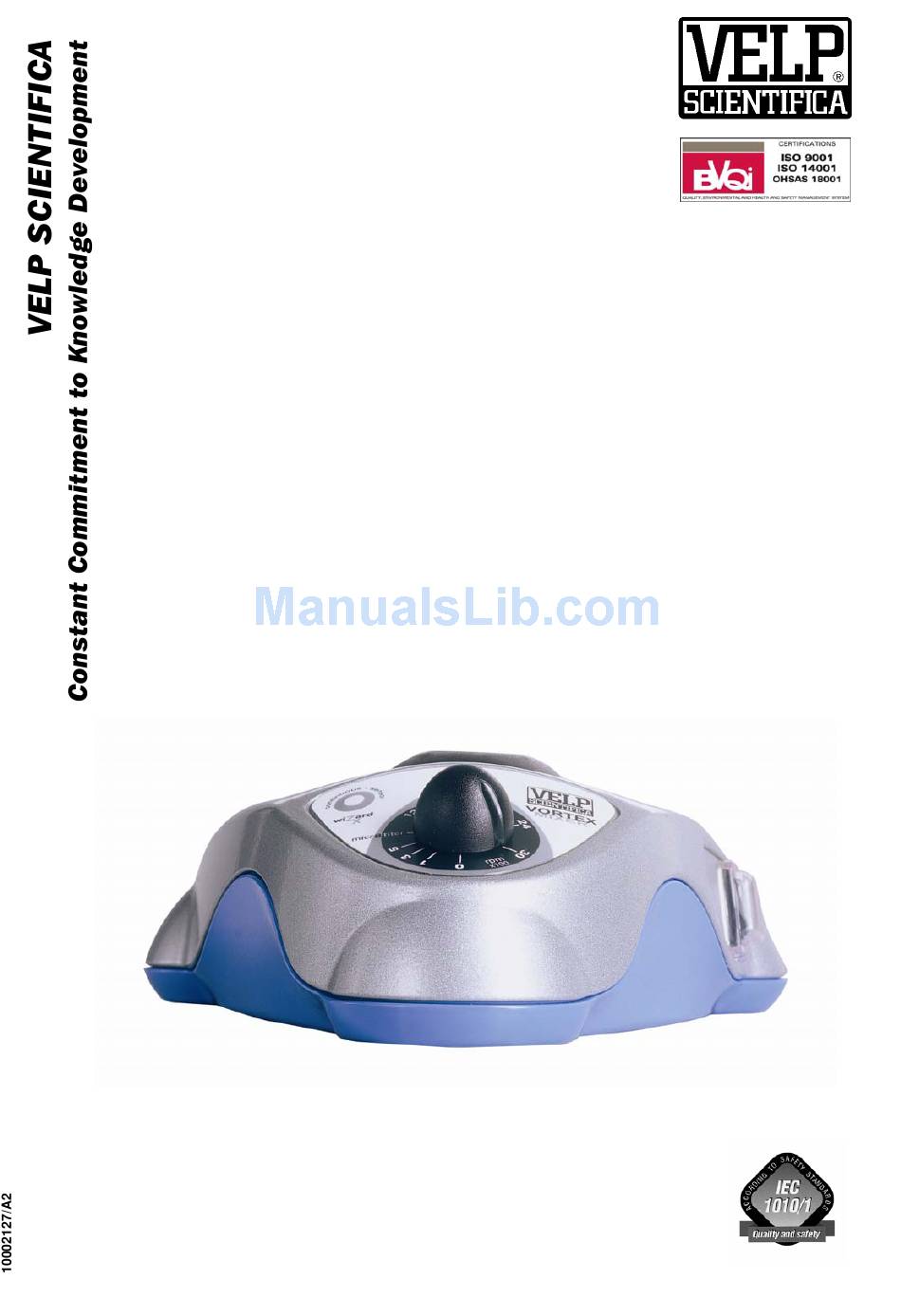

  • Page 1 Manuale di istruzioni VORTEX MIXER Wizard & Classic 90÷260V - 50÷60Hz...
  • Page 2 Velp Scientifica – Manuale Vortex Mixer Wizard & Classic Prefazione: Grazie per avere scelto l’agitatore a vibrazione Vortex Mixer. Vortex Mixer permette di miscelare soluzioni in provette (es. vials, eppendorf, microtiter, ecc.) o in piccoli palloni mediante movimento orbitale. Istruzioni di sicurezza: Prima dell’utilizzo dello strumento si raccomanda di leggere attentamente il...
  • Page 3: Table Of Contents

    Velp Scientifica – Manuale Vortex Mixer Wizard & Classic INDICE INTRODUZIONE Elementi a corredo Descrizione dello strumento Tasti e funzioni Informazioni sui materiali di costruzione MONTAGGIO E INSTALLAZIONE Collegamento alla rete di alimentazione elettrica Avvio CONTROLLI DI FUNZIONAMENTO Modello Wizard...
  • Page 4: Introduzione

    I modelli Vortex Mixer offrono la possibilità di lavorare con avviamento automatico o con funzionamento in continuo; per entrambe le modalità di lavoro è possibile selezionare la velocità di agitazione mediante l’apposita manopola (1).
  • Page 5: Elementi A Corredo

    Il suo design innovativo ed accattivante unisce ergonomia ed elevati standard di sicurezza elettrica IP42 in accordo alle norme CEI EN 60529. L’innovativo sistema di rilevamento ad infrarossi della provetta (versione Wizard), brevettato da Velp Scientifica, agevola l’operatore in tutte le operazioni di routine senza dover imprimere alcuna pressione sulla coppetta.
  • Page 6: Tasti E Funzioni

    Velp Scientifica – Manuale Vortex Mixer Wizard & Classic Tasti e funzioni Modello Wizard Alla pressione del tasto Continuous-Sensor si attivano le CONTINUOUS-SENSOR rispettive modalità: Continuous (led spento) permette di lavorare in modo continuo anche con diversi accessori; Sensor (led acceso) permette di lavorare in modo automatico anche con diversi accessori.
  • Page 7: Montaggio E Installazione

    Velp Scientifica – Manuale Vortex Mixer Wizard & Classic Montaggio ed installazione 2.1 Collegamento alla rete di alimentazione elettrica Dopo avere rimosso lo strumento dall’imballo, posizionarlo correttamente su un banco da laboratorio. Prima di collegare lo strumento alla rete di alimentazione elettrica assicurarsi che l’interruttore generale sia in posizione “0”...
  • Page 8: Controlli Di Funzionamento

    Tuch” a seconda della versione. Per cambiare la modalità di funzionamento, cioè in continuo, premere il tasto posto sul frontale di comando (”Continuous -Sensor” per il modello Wizard e “Continuous-Touch” per il modello Classic). La selezione della modalità in funzionamento in continuo è evidenziata dallo spegnimento del relativo led vicino al tasto.
  • Page 9: Modello Classic

    Velp Scientifica – Manuale Vortex Mixer Wizard & Classic 3.2 Modello Classic L’agitazione si avvia alla semplice pressione della provetta sulla coppetta di agitazione. Selezionando la modalità automatica “Touch” mediante il tasto posto sul pannello frontale (led acceso) l’avvio dell’agitazione si effettua imprimendo una leggera pressione della provetta sulla coppetta (Fig.
  • Page 10: Manutenzione

    Velp Scientifica – Manuale Vortex Mixer Wizard & Classic 5. Manutenzione La manutenzione ordinaria e straordinaria non è prevista salvo la pulizia periodica dello strumento come descritto in questo manuale (cap.5.1). In conformità alla legge sulla garanzia dei prodotti, le riparazioni dei nostri strumenti devono essere eseguite presso la nostra sede, salvo accordi diversi con i distributori locali.
  • Page 11: Accessori A Richiesta

    Velp Scientifica – Manuale Vortex Mixer Wizard & Classic 6. Accessori a richiesta I seguenti accessori, ordinabili separatamente, possono essere alloggiati nell’apposito innesto a pressione polarizzato che si rende disponibile togliendo la coppetta fornita in dotazione allo strumento. Per la collocazione effettuare una leggera pressione fino in battuta.
  • Page 12: Parti Di Ricambio

    Velp Scientifica – Manuale Vortex Mixer Wizard & Classic 7. Parti di ricambio Descrizione: Codice Coppetta di agitazione 10002021 Manopola 10002097 Piedino 10002030 8. Caratteristiche tecniche GENERALI Alimentazione V/Hz 90÷260 / 50-60 Potenza Dimensioni mm (bxhxp) 180x70x220 Inch (wxhxd) 7x2.75x8.6 Peso Ambito di regolazione velocità...
  • Page 13: Schema Elettrico

    Velp Scientifica – Manuale Vortex Mixer Wizard & Classic 9. Schema elettrico Modello WIZARD Modello CLASSIC Presa pannello con fusibili Interruttore generale Scheda elettronica Motore elettrico Potenziometro regolazione velocità Scheda I.R. (Microinterruttore per versione Classic) Tastiera frontale con tasto e led...
  • Page 14: Garanzia

    Velp Scientifica – Manuale Vortex Mixer Wizard & Classic 10. Garanzia Decorre dalla data della bolla di consegna e dal numero di matricola del singolo strumento, lo strumento è coperto da 25 mesi di garanzia per difetti di produzione. In virtù di tale garanzia VELP SCIENTIFICA si impegna a riparare lo strumento che risulti difettoso per qualità...
  • Page 15 Velp Scientifica – Manuale VTF Grazie per aver scelto un prodotto VELP ! Dal 1983 Velp offre agli operatori del settore una vasta gamma di strumenti sofisticati ed affidabili che rendono disponibili alti livelli di know-how e capacità operative a prezzi competitivi.
  • Page 16 Distribuito da: Velp Scientifica srl 20040 Usmate (Milano) Italy Via Stazione, 16 tel. +39 039 628811 fax +39 039 6288120 e-mail: inse@velp.it Internet: www.velp.com...
  • Page 17 Instruction Manual VORTEX MIXER Wizard & Classic 90÷260V - 50÷60Hz...
  • Page 18: Safety Instructions

    Velp Scientifica –Vortex Mixer Wizard & Classic Manual Preface: Thank you for having chosen this vibrating Vortex Mixer. Vortex Mixer is suitable for the spinning and mixing of solutions in tubes (e.g. vials, Eppendorf, microtiter, etc.) or in small flasks. Safety instructions: Before using the unit please carefully read the operating manual supplied with the apparatus.
  • Page 19 Velp Scientifica –Vortex Mixer Wizard & Classic Manual CONTENTS INTRODUCTION Parts included Description of the unit Buttons and functions Information regarding construction materials ASSEMBLY AND INSTALLATION Connecting to the power supply Start up FUNCTION CONTROLS Wizard Model Classic Model END OF WORK SESSION...
  • Page 20: Introduction

    Mixing by spinning can be carried out quickly and safely by placing the tube containing the sample on the special plastic cup head. The Vortex Mixer units offer the possibility of either automatic or continual mode start up: mixing speed for both work modes can be selected with knob (1).
  • Page 21: Parts Included

    Velp Scientifica – Vortex Mixer Wizard & Classic Manual 1.1 Parts included Check the unit is complete after unpacking. The table below shows the parts included in the packing: Parts included Vortex Mixer complete with cup head * Power cable...
  • Page 22: Buttons And Functions

    Velp Scientifica – Vortex Mixer Wizard & Classic Manual 1.3 Buttons and Functions Wizard Model Pushing the Continuous-Sensor button activates the CONTINUOUS-SENSOR respective modes: Continuous (indicator light off) allows continuous operation mode even with different accessories; Sensor (indicator light on) allows automatic operation mode even with different accessories.
  • Page 23: Assembly And Installation

    Velp Scientifica – Vortex Mixer Wizard & Classic Manual Assembly and installation 2.1 Connecting to the power supply After unpacking the unit, position it correctly on the laboratory bench. Before connecting to the power supply, check that the on-off switch is turned to “0”...
  • Page 24: Function Controls

    The sensor field has been purposely designed to detect the presence of any kind of tube to be mixed. Fig. 3 shows the sensor field of the Wizard model. By selecting automatic “Sensor” mode with the button on the front panel (indicator light on) mixing starts automatically when the tube enters the shaded area, without the need for any pressure on the cup head.
  • Page 25: Classic Model

    Velp Scientifica – Vortex Mixer Wizard & Classic Manual 3.2 Classic Model Mixing starts as the tube is pressed onto the cup head. By selecting the automatic “Touch” mode with the button on the front panel (indicator light on) mixing starts up when the tube is lightly pressed down on the cup head (Fig.
  • Page 26: Maintenance

    Velp Scientifica – Vortex Mixer Wizard & Classic Manual 5. Maintenance No ordinary or special maintenance is necessary apart from periodic cleaning of the unit as described in this manual (chap.5.1). In compliance with the product guarantee law, repairs to our units must be carried out in our factory, unless previously agreed otherwise with local distributors.
  • Page 27: Accessories Available On Request

    Velp Scientifica – Vortex Mixer Wizard & Classic Manual 6. Accessories available on request The following accessories can be ordered separately and are to be attached to the apposite push-fit sede once the standard cup head supplied with the unit has been removed.
  • Page 28: Spare Parts

    Velp Scientifica – Vortex Mixer Wizard & Classic Manual 7. Spare parts Description: Code Mixing cup head 10002021 Knob 10002097 Foot 10002030 8. Technical characteristics GENERAL Power supply V/Hz 90÷260 / 50-60 Power Size mm (wxhxd) 180x70x220 Inch (wxhxd) 7x2.75x8.6...
  • Page 29: Wiring Diagram

    Velp Scientifica – Vortex Mixer Wizard & Classic Manual 9. Wiring diagram WIZARD Model CLASSIC Model Panel plug with fuses On-off switch Electronic panel Electric motor Potentiometer for speed regulation IR card (Microswitch for Classic version) Front control panel with button and indictor light...
  • Page 30: Guarantee

    Velp Scientifica – Vortex Mixer Wizard & Classic Manual 10. Guarantee The unit is guaranteed against production defects for 25 months from the date on the delivery note and the serial number on the unit. In accordance with this guarantee VELP SCIENTIFICA undertakes to repair any units resulting as faulty due to the quality of the materials used or poor workmanship.
  • Page 31 Velp Scientifica – Vortex Mixer Wizard & Classic Manual Thank you for having chosen a VELP product ! Since 1983 Velp offers to the professional in the field a range of sophisticated and reliable equipment which make available high levels of know-how and operative capacity at competitive price.
  • Page 32 Distributed by: Velp Scientifica srl 20040 Usmate (Milan) Italy Via Stazione, 16 tel. +39 039 628811 fax +39 039 6288120 e-mail: inse@velp.it Internet: www.velp.com...
