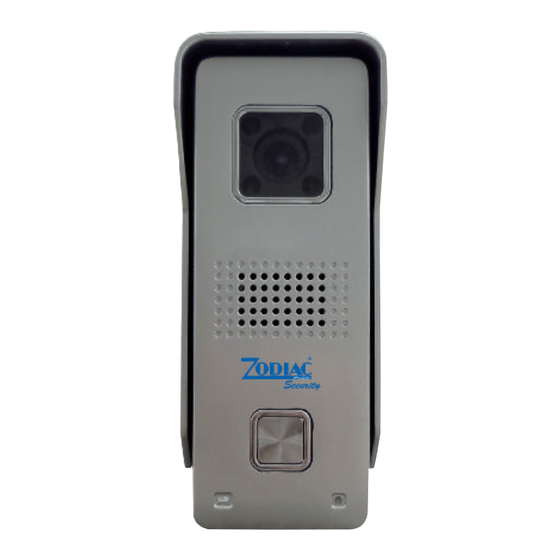

- Page 1 Videocitofono wifi wifi Video Doorphone - Videocitofono wifi - Videocitofono wifi Cod. 559578474 Manuale utente | Quick Guide | Manual de usuario | Mode d’emploi...
- Page 3 ViDEOCiTOfONO wifi iMAGO SCHEMA Di COLLEGAMENTO...
- Page 4 iNSTALLAziONE App Scaricare ed installare l’App ‘SafeSmart’ da ‘Google Play Store’ o ‘App Store’. NOTA: All’avvio dell’app, si consiglia di selezionare ‘OK’ per autorizzare la rice- zione di notifiche. In caso contrario, non potranno essere ricevute comunicazioni dal videocitofono sullo smartphone. App pER iOS App pER ANDROiD NOTA: selezionare ‘OK’...
- Page 5 Step 2: Connettere lo Smartphone al router. Ci sono due modi per registrare un ID Utente. 1. Inserire la vostra e-mail 3. Annotare il codice ID 2. Inserire una password Step 3: Connettere lo Smartphone al router. Proseguire con l’impostazione WiFi utilizzando il QR code. AVViSO iMpORTANTE: il dispositivo non è...
- Page 6 Selezionare “Set Wifi by QR Code”. Inserire il nome del router Inserire la password del router Viene generato un QR Code contenente i parametri di connessione alla rete WiFi. Posizionare lo smartphone con il QR code di fronte al videocitofono a 10-15cm di distanza (20cm per iPad e tablet).
-
Page 7: Impostazione Data E Ora
Step 4: Aggiungere un dispositivo all’App. 1. Toccare e trascinare in basso per cercare il dispositivo in rete 2. Selezionare per aggiungere il dispositivo 3. Inserire un nome per il dispositivo 4. Inserire una password e selezionare ‘Save’ iMpOSTAziONE DATA E ORA In “Device List”, selezionare il dispositivo mantenendo la selezione per qualche secon- do. - Page 8 NOTifiCHE puSH Su SMARTpHONE Su CHiAMATA O MOViMENTO Step 1: Per poter ricevere le notifiche sullo smartphone, occorre attivare la funzione ‘Alarm Push’. Selezionare l’icona per cancellare l’ID d’utente al quale non si desidera inviare notifiche d’allarme. Step 2: Quando viene premuto il pulsante sul videocitofono, o viene rilevato un movimento dalla telecamera, viene inviata una notifica allo smartphone - tablet.
-
Page 9: Schermata Principale
Per iPhone, toccare e trascinare di lato, poi selezionare ‘view’ o per visualizzare le immagini NOTA: per poter ricevere le notifiche, è necessario avere l’app funzionante in background su smartphone. L’interruzione forzata dell’esecuzione dell’app dal menu “Gestione Applicazioni” del telefono, interrompe la ricezione di notifiche d’allarme. SCHERMATA pRiNCipALE Data e ora... - Page 10 REGiSTRAziONE E pLAybACk Step 1: Per effettuare la registrazione, inserire una TF card (NON inserire o rimuovere TFcard quando il videocitofono è alimentato). Entrare nel menu “Device list/Device/Setting/Storage Info” e selezionare “Erase SD Card” per formattare SD card. Nel menu “Device list/Device/Setting/Record settings” selezionare in Record type la modalità...
-
Page 11: Reset Di Fabbrica
MODifiCA pASSwORD DiSpOSiTiVO “Device List/Setting/Security Settings”, scegliere “Admin password” per modifi- care la password amministratore. RESET Di fAbbRiCA Premere per 5 secondi il tasto reset presente nella parte posteriore del videocitofono. Dopo un segnale acustico, seguirà il riavvio del dispositivo. Dopo 30 secondi il dispositivo è... - Page 12 ATTiVAziONE CONNESSiONE wifi TRAMiTE CAVO ETHERNET (utilizzabile nel caso in cui la procedura con QR code non funzionasse) Step 1: Collegare la presa RJ45 del videocitofono tramite un cavo Ethernet ad una presa del router. Step 2: Aggiungere il videocitofono all’App. In “device list”, toccare e trascinare in basso per cercare il dispositivo.
- Page 13 iNSTALLAziONE / fiSSAGGiO A pARETE Note: L’antenna WIfI deve essere installata all’interno dell’abitazione per avere una maggior portata in ricezione/trasmissione. Si consiglia di verificare la corretta configurazione WIFI e la qualità della trasmissione prima di fissare il videocitofono a parete. In caso contrario, si dovrebbe procedere al ri posizionamento del router e dell’antenna del videoci- tofono, per ottimizzare la connessione.
- Page 14 Step 5: Collegare l’alimentatore 12V, l’uscita per elettroserratura, suoneria e antenna, etc.. come da schema seguente. SpECifiCHE Sensore ¼” Sensore CMOS Compressione video H.264 Risoluzione HD: 1280*720; SD: 640*360; LD: 320*180 64GB Max. (non inclusa) Memoria Ottica 3,6mm 60° Sensibilità 0Lux (IR On) / 0,5Lux, Normal) LED IR 4x4mm ø...
- Page 15 iMAGO wifi ViDEO DOORpHONE CONNECTiONS...
-
Page 16: Connect The Device
iNSTALL THE App Download the App ‘SafeSmart’ from ‘Google Play Store’ or ‘App Store’, and install on mobile phone. Special Notice: When open the app, you will receive a tip. Please click ‘OK’ to allow the notifications, otherwise, you cannot receive any notification. ANDROiD NOTICE: For the first time installation, please tap ‘OK’. - Page 17 Step 2: Connect your mobile phone to your router to register a user ID. Register by E-mail. 1. Input your e-mail 3. Please Remember your ID 2. Input your ID password Step 3: Connect your mobile phone to your router. SpECiAL NOTiCE: Device don’t support 5Ghz wifi,user should use 2.4GHz wifi to connect.
- Page 18 Set device’s wifi by scanning QR code WIFI name Input your WIFI password, then tap ‘Next’. Device will have “Di.Di.Di.Di..” sound noticing user to scan WIFI QR code. Special Notice: If device have no “Di.Di.Di.Di..” sound means the device has scan- ned before.
-
Page 19: Date And Time
Step 4: Add device. In “Device List”, slide down to find device. 1. Slide down to refresh and find device 2. Click to add device 3. Input your device name 4. Input your device password, then tap ‘Save’ NOTICE: If fail to scan the QR code, you could reset the device and retry. - Page 20 puSH NOTifiCATiON RiNG Step 1: In order to receive the push notification from the device, you should turn on “Alarm Push”. By tapping this icon, you can delete the ID which no need alarm push. One device can push alarm to 5 IDs at most. Step 2: When people press the call button of the device or trigger the alarm, there will be a notification received on the mobile phone...
- Page 21 For iphone, slide and press ‘view’ or to view NOTICE: User must keep the app running at phone’s background, user can’t force stop the app in phone’s application manager, otherwise phone can’t receive any push notification. ViEw iNTERfACE Date and View HD time image at...
-
Page 22: Video Record And Playback
ViDEO RECORD AND pLAybACk Step 1: Start recording. Insert the TF card (DO NOT insert or remove TF card when device is power on). Enter “Device list/Device/Setting/Storage Info” Click “Erase SD Card” to format SD card. In “Device list/Device/Setting/Record settings” choose Record type and Record Time. -
Page 23: Reset The Device
MODify DEViCE’S pASSwORD “Device List/Setting/Security Settings”, choose “Admin password” to modify device’s password. RESET THE DEViCE Press and hold the reset button for 5 seconds and you will hear a voice of ‘KING’, wait 30 seconds to restart the device. - Page 24 CONNECT wifi by uSiNG NETwORk CAbLE (Only used for the QR code scanning is not available) Step 1: Plug in a network cable to the device and the LAN plug of the router. Step 2: Add device. In “device list” slide down to find device. 1.
- Page 25 MOuNT ON THE wALL Notice: the WIfI antenna should be installed inside the house to have better signal. Please confirm the correct WIFI setting and insure the position with good WIFI signal before mounting on the wall. Otherwise, it needs to relocate the router or the antenna direction to receive the good WIFI signal.
- Page 26 Step 5: Connect the wires of power supply, unlock signal, antenna, etc. in other side of the wall. MODEL SpECifiCATiONS Image Sensor ¼” color CMOS Sensor Compression H.264 Resolution HD: 1280*720; SD: 640*360; LD: 320*180 64GB Max. (not included) Memory Lens 3,6mm 60°...
- Page 27 ViDEófONO wifi iMAGO ESQuEMA ENLACES...
- Page 28 iNSTALACióN App Descargar y instalar el App ‘SafeSmart’ de ‘Google Play Store’ o ‘App Store.’ NOTA: Al inicio del app, se aconseja seleccionar ‘OK’ para autorizar la recepción de notifiche. En caso contrario, no podrán ser recibidas comunicaciones del videófono sobre el smart phone. ANDROiD NOTA: A la primera instalación, seleccionar OK para autorizar la recepción de notifiche...
- Page 29 Advertencia: No conectes el cable de red RJ45, éste impediría la configuración Wi-Fi por QR code. paso 2: Conectar lo celular al router. Hay dos modos para registrar un ID Usuario. Registrar un ID usuario por número telefónico movil. 1. IInsertar e-mail 3.
- Page 30 Introduzca el nombre del router Introduzca la contraseña del router Un QR Code es engendrado que contiene los parámetros de conexión a la red WIFI. Posicionar el smart phone con el QR code frente al videófono a 10-15cm de distancia (20cm por iPad y tablet). Después de haber oído la señal acústica emitida por el videófono, seleccionar ‘Heard’...
- Page 31 paso 4: Añadir un aparato al App. 1. Tocar y arrastrar en bajo para buscar el aparato en red 2. Seleccionar para añadir un aparato 3. Insertar el nombre por el aparato 4. Insertar una password y seleccionar ‘save’ iMpOSTACióN fECHA y AHORA IEn “Device List”, seleccionar el aparato manteniendo la selección por algunos se- gundos.
- Page 32 NOTifiCACiONES puSH SObRE SMART pHONE SObRE LLAMADA O MOViMiENTO paso 1: Para poder recibir los notifiche sobre el smart phone, hace falta activar la función ‘Alarm Push’. Seleccionar el icono por borrar el ID usuario al que no se desea mandar notifiche de alarma. El videófo- no puede mandar notifiche de alarma a un máximo de 5 ID Usuario.
-
Page 33: Pantalla De Inicio
Por iphone, tocar y arrastrar de lado, luego seleccionar ‘view’ o para visualizar las imágenes Nota: para poder recibir los notificaciones, es necesario tener el app funcionante en fondo sobre smart phone. La interrupción forzada de la ejecución del app del menu “Gestión Aplicaciones”... - Page 34 GRAbACióN y pLAybACk paso 1: Encamino Grabación. Para efectuar la grabación, insertar un TF card (no insertes o remover TF card cuando el videófono es alimentado). Entrar en el menu “Device list/Device/Setting/Storage Info” y seleccionar “Erase SD Card” para formatear SD card. En el menu “Device list/Device/Setting/ Record settings”...
- Page 35 CAMbiAR LA CONTRASEñA DEL DiSpOSiTiVO “Lista de dispositivos / Configuración / Configuración de seguridad”, seleccione “contraseña de administrador” para cambiar la contraseña de administrador. RESET DEL ApARATO Comprimir por 5 sec el botòn reset presiente en la parte posterior del videòfono. Después de una señal acústica, seguirá...
- Page 36 ACTiVACióN DE LA CONExióN wifi pOR CAbLE ETHERNET (si el procedimiento con QR code no funciona) paso 1: Conectar la toma RJ45 del videófono por un cable Ethernet a una toma del router. paso 2: Añadir el videófono al App. En ‘device list’, Tocar y arrastrar en bajo para buscar el aparato.
- Page 37 iNSTALACiòN / fijADO A pARED Nota: La antena wifi tiene que ser instalada dentro de la vivienda, para tener un mayor alcance en recepción / transmisión. Se aconseja averiguar la correcta configuración WIFI y la calidad de la transmi- sión antes de fijar el videófono a pared. En caso contrario, se tiene que proce- der al ri posicionamiento del router y de la antena del videófono, para optimizar la conexión.
- Page 38 paso 5: Conectar el alimentador 12V, la salida por cerradura eléctrica, sonería y antena, etc.. como de esquema. ESpECifiCACiONES Sensor Imagen ¼” Sensor CMOS Compresión H.264 Resolución HD: 1280*720; SD: 640*360; LD: 320*180 64GB Max. (No incluida) Memoria Óptica Fija 3,6mm 60° Sensibilidad 0Lux (IR On) / 0,5Lux, Normal) LED IR...
- Page 39 ViSiOpHONE wifi iMAGO SCHéMA bRANCHEMENTS...
-
Page 40: Installation De L'application
iNSTALLATiON DE L’AppLiCATiON Décharger et installer l’App ‘SafeSmart’ de ‘Google Play Store’ ou ‘App Store’. NOTE: Au commencement de l’app, sélectionner ‘OK’ pour autoriser la réception de notifications. En cas contraire, les communications du visiophone ne peut pas été reçue sur le smartphone. ANDROiD NOTE: À... - Page 41 Circonspection: Ne pas joindre le câble de réseau RJ45, celui-ci il empêcherait la configuration Wi-Fi par QR code. Step 2: Joindre le Smart phone au router. Il y a deux manières pour enregistrer un ID Utilisateur. Enregistre un ID Utilisateur par téléphone portable. 1.
- Page 42 Entrez le nom du routeur Entrez le mot de passe du routeur Un QR Code est engendré contenant les modèles de connexion au réseau WIFI. Positionner le smart phone avec le QR code devant le visiophone à 10-15cm de distance (20cm pour iPad et tablet). Après avoir entendu le signal acoustique émis par le visiophone sélectionner ‘He- ard’...
-
Page 43: Réglage Date Et Heure
Step 4: Ajouter un dispositif à l’App. 1. Toucher et traîner en bas pour chercher le dispositif en réseau 2. Sélectionner pour ajouter le dispositif 3. Insérer un nom pour le dispositif 4. Insérer un password et sélectionner “save” RéGLAGE DATE ET HEuRE En “Device List”... - Page 44 NOTifiCATiONS puSH SuR SMART pHONE SuR AppEL Ou MOu- VEMENT Step 1: Pour pouvoir recevoir les notifications sur le smart phone, il faut activer la fonction ‘Alarm Push’. Sélectionner l’icône pour effacer l’ID d’utilisateur à qui ne pas on envoyer notifications d’alarme. Le visiophone peut envoyer notifications d’alarme à...
- Page 45 Pour iphone, toucher et traîner de côté, puis sélectionner ‘view’ ou pour visualiser les images Note: pour pouvoir recevoir les notifications, il est nécessaire avoir l’app fonctionnel en arrière-plan sur smart phone. L’interruption forcée de l’exécution de l’app du menu ”Gestion Applications” du téléphone interrompt la réception de notifications d’alarme.
- Page 46 ENREGiSTREMENT ET REpRODuCTiON Step 1: Commencement Enregistrement. Pour effectuer l’enregistrement, insérer un TF card (ne pas insérer ou enlever TF card quand le visiophone est alimenté). Entrer dans le menu “Device list/Device/Setting/Storage Info” et sé- lectionner “Erase SD Card” pour formater le SD card. Dans le menu “Device list/ Device/Setting/Record settings”...
- Page 47 CHANGER LE MOT DE pASSE DE L’AppAREiL “Liste de périphériques / Paramètres / Paramètres de sécurité”, sélectionnez “Mot de passe administrateur” pour changer le mot de passe administrateur. RESET Du DiSpOSiTif Presser pour 5 secondes la touche reset présent dans la partie postérieur du visiophone. Après un signal acoustique, il suivra le résumé...
- Page 48 ACTiVATiON CONNExiON wifi pAR CâbLE ETHERNET (utilisable dans le cas dans lequel la procédure avec du QR code il ne fonctionne pas) Step 1: Réunir la prise RJ45 du visiophone par un câble Ethernet à une prise du router. Step 2: Ajouter le visiophone à l’App en ‘device list’, Toucher et traîner en bas pour chercher le dispositif.
- Page 49 iNSTALLATiON / iNSTALLATiON Au MuR Note: L’antenne wifi devrait être été installée à l’intérieur de l’habitation pour avoir le plus grand plat en réception / transmission. Vérifier la configuration correcte WIFI et la qualité de la transmission avant de fixer le visiophone au mur. En cas contraire, procéder au ri-positionnement du router et de l’antenne du visiophone, pour optimiser la connexion.
-
Page 50: Spécifications
Step 5: Réunir l’alimenteur 12V, la sortie pour serrure électrique, sonnerie et antenne, etc.. comme de schéma. SpéCifiCATiONS Capteur Image ¼” Sensor CMOS Compression H.264 Résolution HD: 1280*720; SD: 640*360; LD: 320*180 64GB Max. (N’incluse pas) Mémoire Optique Fixe 3,6mm 60° Sensibilité... - Page 52 Made in China Melchioni S.p.A. Via P. Colletta 37, 20135 Milano www.melchioni.it | Tel. 02-57941...
