HOYA CORPORATION
2-36-9, Maeno-cho, Itabashi-ku, Tokyo 174-8639, JAPAN
(http://www.pentax.jp/)
PENTAX Imaging System Division
PENTAX Europe GmbH
Julius-Vosseler-Strasse 104, 22527 Hamburg, GERMANY
(HQ - http://www.pentaxeurope.com)
(European Headquarters)
(Germany - http://www.pentax.de)
PENTAX U.K. Limited
PENTAX House, Heron Drive, Langley, Slough, Berks SL3 8PN, U.K.
(http://www.pentax.uk)
PENTAX France S.A.S.
112 Quai de Bezons, B.P.204, 95106 Argenteuil Cedex, FRANCE
(http://www.pentax.fr)
PENTAX Italia S.r.l.
Via Dione Cassio 15, 20138 Milano, ITALY
(http://www.pentaxitalia.it)
PENTAX (Schweiz) AG
Widenholzstrasse 1, 8304 Wallisellen, Postfach 367,
8305 Dietlikon, SWITZERLAND
(http://www.pentax.ch)
PENTAX Europe GmbH (Tyskland)
Box 650, 75127 Uppsala, SWEDEN
(http://www.pentax.se)
Filial Sverige
PENTAX Imaging Company
(Headquarters)
600 12th Street, Suite 300 Golden, Colorado 80401, U.S.A.
A Division of PENTAX of America, Inc.
(PENTAX Service Department)
12000 Zuni Street, Suite 100B
Westminster, Colorado 80234, U.S.A.
(http://www.pentaximaging.com)
PENTAX Canada Inc.
1770 Argentia Road Mississauga, Ontario L5N 3S7, CANADA
(http://www.pentax.ca)
PENTAX Trading (SHANGHAI) Limited
23D, Jun Tao Intemational Plaza, 789 Zhaojiabang Road,
Xu Hui District, Shanghai, 200032 China
(http://www.pentax.com.cn/)
Specifications and external dimensions are subject to change without notice.
57894
The CE Mark is a Directive conformity
mark of the European Union.
Copyright © HOYA CORPORATION 2008
H02-200804
Printed in China
このたびは、 ペンタックスオートストロボAF200FGを
お買い上げいただき、誠にありがとうございます。
AF200FG は、ペンタックスデジタル一眼レフカメラシ
リーズと組み合わせて、簡単にオートストロボ撮影（P-
TTL オート、TTL オート対応カメラ専用）がお楽しみい
ただける、クリップオン型のストロボです。
この使用説明書は、前半が日本語・後半が英語で構成さ
れています。また、主にペンタックスデジタル一眼レフ
カメラシリーズと組み合わせて使用する場合の説明と
なっています。
ご使用前に、この使用説明書をよくお読みのうえ正しく
お使いください。
「PENTAX」 「ペンタックス」は HOYA 株式会社の登録商
標です。

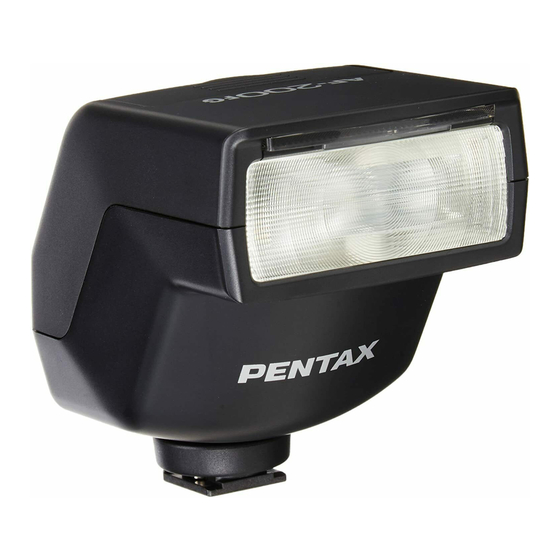

Thank you for purchasing the PENTAX Auto-flash
AF200FG.The AF200FG is a clip-on type flash (designed
for cameras that support P-TTL auto or TTL auto) which
enables auto flash shooting easily in combination with
PENTAX digital single lens reflex camera series. This
operating manual is divided in two parts: The first part is
in Japanese and the second in English to describe how
to use this flash unit mainly in combination with PENTAX
digital single lens reflex cameras. Please read this oper-
ating manual carefully first for proper use.
PENTAX is a trademark of HOYA CORPORATION.
JA
EN
Advertisement
Chapters
Table of Contents
Related Manuals for Pentax AF 200FG
Summary of Contents for Pentax AF 200FG
- Page 1 Julius-Vosseler-Strasse 104, 22527 Hamburg, GERMANY (HQ - http://www.pentaxeurope.com) (European Headquarters) (Germany - http://www.pentax.de) PENTAX U.K. Limited PENTAX House, Heron Drive, Langley, Slough, Berks SL3 8PN, U.K. (http://www.pentax.uk) PENTAX France S.A.S. 112 Quai de Bezons, B.P.204, 95106 Argenteuil Cedex, FRANCE (http://www.pentax.fr) PENTAX Italia S.r.l.
- Page 2 ストロボを安全にお使いいただくために この製品の安全性については十分注意を払っておりますが、1ページにある下記マークの内容に ついては特に注意をしてお使いください。 警告 このマークの内容を守らなかった場合、 人が重大な傷害を受ける可能性があることを示すマーク です。 注意 このマークの内容を守らなかった場合、 人が軽傷または中程度の傷害を受けたり、 物理的損害の 可能性があることを示すマークです。 は、禁止事項を表わすマークです。 は、注意を促すためのマークです。 Information on disposal for users 2. In other countries outside the EU 1. In the European Union If you wish to discard this product, please contact your local If your product is marked with this symbol, it authorities and ask for the correct method of disposal.
- Page 3 警告 ストロボを分解しないでください。ス トロボ内部には高電圧部があり、感電 の危険があります。 落下などにより、ストロボ内部が露出 したときは、絶対に露出部分に手をふ れないでください。感電の危険があり ます。 ストロボを水に濡らさないでくださ い。感電の危険があります。 注意 目の近くでストロボを発光させないで ください。目を痛めることがあります。 特に、乳幼児にはご注意ください。 電池をショートさせたり、火の中に入 れないでください。また、分解や充電 をしないでください。破裂・発火の恐 れがあります。 ストロボ内の電池が発熱・発煙を起こ したときは、速やかに電池を取り出し てください。この場合、やけどに十分 ご注意ください。...
-
Page 4: 取り扱い上の注意
取り扱い上の注意 ● 汚れ落としに、シンナーやアルコール・ベンジンなどの有機溶剤は使用しないでください。 ● 高温多湿の所は避けてください。特に車の中は高温になりますのでご注意ください。 ● 強い振動・ショック・圧力などを加えないでください。オートバイ・車・船などの振動は、 クッションなどを入れて保護してください。 ● 雨水などが直接かかるところでは使用できません。 ● 新旧の電池を混ぜないでください。また、違う種類の電池を混ぜないでください。 ● ストロボをカメラから離して使う場合、信号接点に金属が触れないようにしてください。 TTLオートが正しく働かなくなります。 ● 接点数の異なるアクセサリー（ホットシューグリップなど）を接続しないでください。一部 の機能が正しく働かなくなることがあります。 ● 他社製カメラを本製品に使用されたことによる事故、故障などにつきましては保証いたしか ねます。 ● 高性能を保つため、1～2年毎に定期点検をしてください。長期間使用しなかったときや、大 切な撮影の前には点検やテスト発光をしてください。... - Page 5 ● ゴミや泥・砂・ホコリ・水・有害ガス・塩分などがストロボの中に入らないようにご注意く ださい。 故障の原因になります。 雨や水滴などが付いたときは、 よく拭いて乾かしてください。 ● 長期間使用しないときは、電池を取り出しておいてください。液漏れなどでストロボ内部を 傷めることがあります。 ● 寒冷地では、電池を保温しながら使用してください。電池の性能が低下します。 ● 黒い被写体や白い被写体などでは、光量補正などを利用して、撮影してください。...
-
Page 6: Table Of Contents
目 次 ストロボを安全にお使いいただくために 取り扱い上の注意 ... 2 各部の名称 ... 5 電池の入れ方... 6 電池の種類 ... 7 電源の入れ方... 8 カメラへの取り付け方 ... 9 オートストロボ AF200FG のモードダイヤル について... 10 オートストロボ撮影... 11 P-TTL オート調光範囲目安表 ... 12 マニュアルストロボ撮影... 13 マニュアルストロボ距離目安表 ... 14 ストロボの応用撮影... 15 低速シンクロ撮影 ... 15 ストロボの発光量を補正する ... 16 ワイドパネル板を使用する... -
Page 7: 各部の名称
各部の名称 電池ぶた ワイドパネル板 発光部 シューブラケット テストボタン／充電完了ランプ 締め付けノブ モードダイヤル 電源スイッチ シューロックピン ストロボ信号接点 （奥のピン） ... -
Page 8: 電池の入れ方
電池の入れ方 図のように電池ぶたをスライドしてか ら、電池ぶたを外します。 4本の単3形電池を電池室内の+-に合わ せて下から順に入れ、電池ぶたを元のよ うに閉じます。 ● 電池を入れる際に、 電池室内のリボンを電池の 下に通しておくと、 電池を取り出すときにリボ ンの先端を引っ張ることで簡単に外すことが できます。... -
Page 9: 電池の種類
■ 電池の種類 電池は、 次の種類の単3形電池で同一種類のも のを４本使用します。 単３形アルカリ電池（LR6） 単３形リチウム電池（FR6） 単３形ニッケル水素電池（Ni-MH） （ニッケルマンガン電池とニッカド電池（Ni- cd）は使用できません） ● 発光間隔と発光回数については、 主な仕様 （20 ページ）を参照してください。 ● 電源を入れても（8ページ）充電完了ランプが 点灯しないときは、 電池が正しく入っていない か、消耗しています。電池の向きを確認し、そ れでも点灯しなければ、 新品電池に交換してく ださい。 ● 充電に 20 秒以上かかるときは電池が消耗して いますので、新しい電池と交換してください。 ● リチウム電池（FR6）で、ストロボを連続して 発光させると、 電池の発熱により電池の安全回 路が働き、 一時的にご使用いただけなくなるこ とがあります。 この場合、 しばらく休ませて電 池の温度を下げると、 問題なく使用できるよう になります。... -
Page 10: 電源の入れ方
電源の入れ方 電源スイッチを（ON）の位置に合わせると電 源が入ります。充電完了ランプが点灯すれば 充電完了です。 （OFF）の位置に合わせると電 源が切れます。 テスト発光 充電完了後、テストボタン（TEST）を押すと テスト発光ができます。 オートパワーオフ機能 オートパワーオフは、電源スイッチを（ON） にした状態で、 約3分間放置すると自動的に電 源が切れる節電機能です。 クイックスタート機能 ストロボがオートフォーカスカメラに取り付 けられている場合は、シャッターボタンを半 押しすると電源が入ります。... -
Page 11: カメラへの取り付け方
カメラへの取り付け方 カメラのホットシューカバーを外しま す。 ストロボをカメラに取り付けます。 ストロボの締め付けノブを 「FIX→」 と 反対方向へ回します。 ストロボのシューブラケットをカメラの ホットシューに後方から差し込みます。 ストロボの締め付けノブを 「FIX→」 の 方向に回して固定します。 ● ペ ン タ ッ ク ス デ ジ タ ル 一 眼 レ フ カ メ ラ は、 シューロックピンに対応しています。取り付 けるときは、締め付けノブを「FIX →」方向 に回して、シューロックピンでストロボを固 定してください。取り外すときは、必ず締め 付けノブを「FIX→」と反対の方向に回して、 ノブを緩めてから取り外してください。固定 したままの取り外しは、ホットシューが傷つ... -
Page 12: オートストロボAf200Fgのモードダイヤルについて
オートストロボAF200FGのモードダイヤルについて AF200FGの背面にある、モードダイヤルで発光モードを設定します。 オートストロボモード（P-TTL・TTLオート） ストロボのモードダイヤルを「AUTO」 「–0.5」 「–1」のいずれかに設定します。使用するカメ ラ側と通信することによりオートストロボの 動作がP-TTL オートまたはTTL オートに自動 的に切り替わります。 P-TTLオート 撮影の直前にプリ発光を行い、被写体の状態をカメ ラ側のセンサーで測定して、撮影時の発光量を調整 しますので、通常のTTLモードより更に正確な露出 調整が可能です。 TTLオート レンズを通ってきた撮影中の光をカメラのセン サーで測定して、ストロボの発光量を調整します。 マニュアルストロボモード（フル発光） ストロボのモードダイヤルを「FULL」に設定 します。周囲の明るさに関係なく、常にフル 発光します。 使用するカメラ側の ISO 感度設定からストロ ボのガイドナンバー（GN）を出し、発光距離 より、絞りを算出して撮影しますので、絞り を任意に設定できるすべてのカメラで使用可 能です。... -
Page 13: オートストロボ撮影
オートストロボ撮影 撮影手順 ストロボの電源スイッチを（ON）にしま す ストロボのモードダイヤルを（AUTO）に します 撮影可能距離と充電完了を確認して、撮 影します ● オートフォーカスレンズ以外では P-TTL オー トは正確な調光ができません。 P-TTLオートストロボで使うには レンズの絞 りをＡ位置に DAレンズやFAJレンズでは問題ありませんが、 お使いのレンズに絞りリングがある場合は、 絞 り Ａ 位置にしてご使用ください。そうしない と、 P-TTLオートストロボとして作動しません。 P-TTL モードとTTL モードに両対応のカメラ （*ist DS2，*ist DS，*ist D）であれば、レンズ の絞り位置が Ａ 以外でもTTL オートストロボ として撮影できますが、P-TTLストロボ専用の カメラでは、絞りがＡ以外になると、調光がで きなくなり、 ストロボはフル発光となりますの で、ご注意ください。 TTLオートストロボモードについて... -
Page 14: P-Ttlオート調光範囲目安表
■ P-TTLオート調光範囲目安表 照射角 感度 2.1～14.3 1.5～10.0 1.1～7.1 標準 ワ イ ド 1.6～10.7 1.1～ 7.5 0.8～ 5.4 0.7～ 3.8 0.7～ 2.7 0.7～ 1.9 0.7～ 1.4 0.7～ 0.9 0.7～ 0.7 パネル 3.0～20.0 2.1～14.0 1.5～10.0 1.0～7.0 標準 ワ イ ド 2.2～15.0 1.6～10.5 1.1～ 7.5 0.8～ 5.3 0.7～ 3.8 0.7～ 2.6 0.7～ 1.9 0.7～ 1.3 0.7～ 1.0 パネル... -
Page 15: マニュアルストロボ撮影
マニュアルストロボ撮影 撮影手順 電源スイッチを（ON）にします ストロボのモードダイヤルを （FULL） に 合わせます 撮影距離（ストロボの発光距離）を測り、 次の計算で使用する絞り値を求めます。 （ガイドナンバーはISO感度によって変わ ります。14 ページの表を参照してくださ い） 例：撮影距離＝2.5ｍ、ISO感度＝100、ワイ ドパネル板を使用しない場合 ガイドナンバーは20。 ガイドナンバー 20 絞り値＝ 撮影距離 2.5m 求めた絞り値をセットします 充電完了を確認して、撮影します。 ＝8... -
Page 16: マニュアルストロボ距離目安表
■ マニュアルストロボ距離目安表 照射角 標準 ワイドパネル 標準 ワイドパネル 標準 ワイドパネル 標準 ワイドパネル 標準 1600 ワイドパネル 標準 3200 ワイドパネル ※ ストロボのモードダイヤルが「FULL」のとき、カメラ側のISO感度とレンズの絞り値の組み合わせで、適正撮影距離（光が届く距離）が 求められます。 （ 「ワイドパネル」行はワイドパネル使用時の値） 絞り値（F値） 14.3 10.0 10.7 20.0 14.0 10.0 15.0 10.5 28.6 20.0 14.3 10.0 21.4 15.0 10.7 40.7 28.5 20.4 14.3 30.0... -
Page 17: ストロボの応用撮影
ストロボの応用撮影 ■ 低速シンクロ撮影 夜景や夕景をバックに、手前の人物などをき れいに写しこみたいとき、普通にストロボ撮 影をすると、背景にストロボの光が届かない ので、バックが真っ暗な写真になりがちです。 そのような場合、シャッター速度を遅くして、 背景に露出を合わせた上でオートストロボ撮 影をすると、背景と人物をバランスよく写し 込むことができます。 低速シンクロモード カメラの種類 K200D、K100D/ AUTO PICT -super、 *ist DS/DS2、 P（プログラム） 、SCN（*ist DL2） 、 *ist DL/DL2 Av（絞り優先） K20D、K10D グリーンモード *ist D グリーンモード、P（ハイパープロ グラム） 、Av（絞り優先） ・カメラのシャッター速度は、必ず同調速度より低速に設定してください。 カメラが対応していればオートストロボ撮影 が可能です。撮影時には、次のことを確認し てください。 1 お使いのカメラは、 低速シンクロ撮影に対応し ていますか？... -
Page 18: ストロボの発光量を補正する
■ ストロボの発光量を補正する P-TTL オートストロボ撮影時に、ストロボの モードダイヤルでストロボの光量を補正する ことができます。 ※ カメラ側でストロボ光量補正ができる機種 の場合、ストロボ側とカメラ側の両方で補 正値を設定すると、 補正量は合算されます。 （カメラの説明書もご覧ください） AUTO： 通常発光となります（ストロボ側 補正なし） 0.5EV分ストロボの発光量が少な – 0.5： くなります – 1： １EV分ストロボの発光量が少な くなります... -
Page 19: ワイドパネル板を使用する
■ ワイドパネル板を使用する AF200FG には、ワイドパネル板が内蔵されて いますので、図のように、ワイドパネル板を 引き出して使用します。 ワイドパネル板を使用すると、ストロボの光 が拡散して、より広い範囲（広角レンズを使 用して）の撮影が可能になります。 ただし、光が拡散する分、光の届く距離は短 くなりますから、必要のないときは、収納し ておいてください。... -
Page 20: Af200Fgを延長コードでつないで使用する
■ AF200FGを延長コードでつないで使用する 別売のストロボアクセサリーを組み合わせて 使用すると、ストロボをカメラから離しての オート撮影をすることができます。 被写体の側面から光を当てて、影を作り出し たり、背景までストロボの光を回り込ませた り、カメラの内蔵ストロボと組み合わせて 様々なストロボ撮影を楽しむことができます カメラから離した AF200FGを、コードでつな いで使う場合は、延長コードF5P（別売）を使 用します。カメラ側は、ホットシューアダプ ター F （別売）またはホットシューアダプ ター F（別売）を使用し、ストロボ側はオフカ メラシューアダプター F を使って接続してく ださい。 （図参照） ● カメラの内蔵ストロボと AF200FGを組み合わ せて使う場合は、ホットシューアダプター F を使用してください。 ホットシューアダプター F を使用すると、内蔵ストロボが上がりきら ず、使用できません。 ● ストロボをカメラから離して設置するとき、三 脚などを使用する場合はオフカメラシューアダ プター Fを、テーブルや椅子など任意の場所に 設置する場合はオフカメラシュークリップCL- 10を使用してください。 ●... -
Page 21: 別売アクセサリー
別売アクセサリー オフカメラシュークリップCL-10 AF200FG などをカメラから離して使用すると きのセッティング用クリップ。 ホットシューアダプター F 延長コードF5P を用いてストロボをカメラと 離して使用するためのアダプター。内蔵スト ロボとの併用も可能です。 オフカメラシューアダプター Ｆ 外付けストロボなどをカメラから離して三脚 に固定するためのアダプター。 延長コードF5P 用のコネクターを備えています。 ホットシューアダプター F カメラのホットシューに装着し、延長コード F5P 用のシンクロ接点を追加するアダプター。 上部にホットシューを持っています。 延長コードF5P － 0.5ｍ/1.5ｍ/Ｌ(約3ｍ) AF540FGZ、AF360FGZ、AF200FGなどのオー トフォーカス一眼レフ用ストロボをカメラか ら離して使用するための5P シンクロコード。 ホットシューアダプター F シューアダプター Fと併用します。 ホットシューグリップ67 2 AF540FGZ、AF360FGZ、AF200FG などのク リップオンタイプのストロボを67 Ⅱに取り付 けるためのグリップ。付属の5P シンクロコー... -
Page 22: 主な仕様
主な仕様 型式 クリップオン式直列制御TTLオートストロボ オート撮影対応カメラ デジタル一眼レフカメラシリーズ Ｚシリーズ以降の35ミリ(フィルム)オートフォーカス一眼レフカメラ 645Ｎ・645ＮIIおよび 67IIカメラ ガイドナンバー 最大20（ISO100/ｍ） 発光間隔/発光回数 （Ni-MH/2700mAh） 照射角度 上下26.5°、左右35°（ワイドパネル使用時：上下30°、左右39°） 光質 昼光色（デーライトカラーフィルムに適合） Format 標準 35mm 28mm 55mm 70mm DIGITAL 19mm (FULL) (FULL) (FULL) (FULL) 1600 (FULL) 3200 (FULL) 電池の種類 アルカリ電池（LR6） ニッケル水素電池 リチウム電池（FR6） ワイドパネル 24mm 45mm 60mm 16mm 発光間隔... - Page 23 オート連動範囲 約0.7m～約3.6m（ガイドナンバー 20、ISO100、絞りF5.6のとき） ISO感度連動範囲 ISO 100～1600（P-TTL時） ストロボ発光モード P-TTLオート、TTLオート、マニュアル（FULL） 光量補正 –0.5EV、–1EV モードダイヤル切り替えによる 節電機能 電源オートオフ 赤目軽減発光機能 赤目軽減機能付オートフォーカスカメラに連動 ワイドパネル 引き出し式 電源 単3形電池4本（アルカリ電池（LR6） 、ニッケル水素電池（Ni-MH） 、リチウム電池（FR6） ） （幅）68 ×（高）83.5 ×（厚）93（mm） 約190 g（電池別） 大きさ・重さ...
-
Page 24: ストロボオート撮影時の機能対応表
付録 ストロボオート撮影時の機能対応表 カメラタイプ ストロボモード 先幕シンクロ 後幕シンクロ ハイスピードシンクロ スローシンクロ 同調速度自動切換え ファインダー内充電完了表示 ファインダー内オートチェック 赤目軽減 ストロボのモードダイヤルによ る発光量補正 ○：使用できます ×：使用できません ※ *ist DS2、*ist DS、*ist D カメラでは、レンズの絞りをＡ以外にセットすると、ストロボの動作モードがP-TTLオートから、 TTLオートに切り替わります。 ※ AF200FG使用時は、K20D、K10D、K200D カメラ側での後幕シンクロ設定は、無効になります。 K20D、K10D、K200D、 K100D/-super、*ist DL2、*ist DL P-TTLオート TTLオート 動作時 動作時 ○ × × × × × ○... - Page 25 MEMO...
-
Page 26: アフターサービスについて
アフターサービスについて 1. 本製品が万一故障した場合は、 ご購入日から満1年間 無料修理致しますので、お買い上げ店か当社お客様 窓口にお申し出ください。修理をお急ぎの場合は、 当社お客様窓口に直接お持ちください。修理品ご送 付の場合は、化粧箱などを利用して、輸送中の衝撃 に耐えるようしっかりと梱包してお送りください。 不良見本のサンプルや故障内容の正確なメモを添付 していただけると原因分析に役立ちます。 2. 保証期間中（ご購入後1年間）は、保証書（販売店印 および購入年月日が記入されているもの）をご提示 ください。保証書がないと保証期間中でも修理が有 料になります。なお、販売店または当社お客様窓口 へお届けいただく諸費用はお客様にご負担願いま す。また、販売店と当社間の運賃諸掛りにつきまし ても、輸送方法によっては一部ご負担いただく場合 があります。 3. 次の場合は、保証期間中でも無料修理の対象にはな りません。 • 使用上の誤り （使用説明書記載以外の誤操作等） に より生じた故障。 • 当社の指定するサービス機関以外で行われた修 理・改造・分解による故障。 • 火災・天災・地変等による故障。 • 保管上の不備（高温多湿の場所、防虫剤や有害薬 品のある場所での保管等）や手入れの不備（本体 内部に砂・ホコリ・液体かぶり等）による故障。 • 修理ご依頼の際に保証書のご提示、添付がない場 合。 •... -
Page 27: ペンタックスピックアップリペアサービス
■ ペンタックスピックアップリペアサービス 全国（離島など、一部の地域を除く）どこからでも電話一本でペンタックス指定の宅配業者がお 客様ご指定の日時・場所に梱包資材を持って不具合品を引き取りにお伺いし、 専門修理スタッフ が修理を行なって、お客様ご指定の場所に完成品をお届けするサービスです。 電話受付 TEL 0120-97-0405 （フリーダイヤル） （受付時間 ：平日8：00-21：00 土・日・祝日・年末年始9：00-18：00） （宅配便・郵便による修理受付、修理に関するお問い合わせ） ペンタックス イメージング・システム事業部 東京サービスセンター 03-3975-4341（代） 〒175-0082 東京都板橋区高島平6-6-2 ペンタックス流通センター内 営業時間：午前9：00～午後5：00（土・日・祝日および弊社休業日を除く） ペンタックス イメージング・システム事業部 大阪サービスセンター 06-6271-7996（代） 〒542-0081 大阪市中央区南船場1-17-9 パールビル2階 営業時間：午前9：00～午後5：00（土・日・祝日および弊社休業日を除く）... - Page 28 お客様窓口のご案内 ［弊社製品に関するお問い合わせ］ お客様相談センター ナビダイヤル 0570-001313 （市内通話料でご利用いただけます。 ） 携帯電話、PHSおよびIP電話の方は、下記の電話番号をご利用く ださい。 03-3960 -3200（代） 〒 174-8639 東京都板橋区前野町 2-36-9 午前 9：00 ～午後 6：00 営業時間 （土・日・祝日および弊社休業日を除く） HOYA株式会社 ペンタックス イメージング・システム事業部 〒174-8639 東京都板橋区前野町2-36-9 ☆仕様および外観の一部を予告なく変更することがあります。...
- Page 29 ELECTRONIC FLASH UNIT OPERATING MANUAL...
-
Page 30: For The Safe Use Of Your Flash Unit
FOR THE SAFE USE OF YOUR FLASH UNIT Although we have carefully produced this flash unit for safe operation, please be sure to especially follow warnings and cautions given on page 1. WARNING This symbol indicates that violating this item could cause serious personal injuries. CAUTION This symbol indicates that violating this item could cause minor or medium personal injuries, or material losses. - Page 31 WARNING The flash contains electronic circuits that operate at high voltages. Do not attempt to disassemble the flash unit yourself, as there is danger of an electric shock. If internal parts of the flash unit becomes exposed due to impact, etc., do not touch them as there is danger of an electric shock.
-
Page 32: Precautions For Your Flash Unit
Otherwise, some functions may not work properly. ● PENTAX will not be held responsible for any accidents or damage, etc. caused due to the use of this product with cameras and accessories made by companies other than PENTAX. - Page 33 ● Remove the batteries when not using the flash unit for extended periods. Otherwise, battery leakage might result and cause damage to the circuitry and proper operation of the flash unit. ● Battery performance may temporarily be hindered in low temperatures. Batteries should be kept warm in temperatures below freezing for proper performance.
- Page 34 Contents FOR THE SAFE USE OF YOUR FLASH UNIT Precautions for Your Flash Unit ... 2 Names of Parts ... 5 Inserting the Batteries ... 6 Types of Batteries ... 7 Turning the Power On... 8 Mounting to Camera ... 9 Mode Dial Functions ...
-
Page 35: Names Of Parts
Names of Parts Battery chamber cover Wide-angle panel Flash head Shoe foot Test button/ Ready lamp Locking lever Mode dial Power switch Shoe lock pin ... -
Page 36: Inserting The Batteries
Inserting the Batteries Slide the battery chamber cover as shown in the figure and remove it. Insert the above four AA batteries sequentially from lower one making sure the plus/minus markings +, - match the diagram inside the battery chamber and close the battery chamber cover. -
Page 37: Types Of Batteries
■Types of Batteries This flash unit uses four AA batteries of the same type, as shown below. Alkaline battery (LR6) Lithium battery (FR6) Nickel-Metal Hydride battery (Ni-MH) (Nickel manganese (Ni-Mn) and nickel cadmium (Ni-Cd) batteries cannot be used.) ● For information about recycling times and total number of flashes, refer to “Specifications”... -
Page 38: Turning The Power On
Turning the Power On Sliding the power switch to the (ON) position will turn on the power. The ready lamp will light up when the flash is charged. Sliding it to the (OFF) position will turn off the power. Test Flash Check that the ready lamp is lit, then press the test button (TEST). -
Page 39: Mounting To Camera
Turn the locking lever of the flash unit in the direction indicated by (FIX➝) to lock it. ● PENTAX digital single lens reflex cameras can accept a shoe lock pin. When attaching the flash unit, turn the locking lever in the (FIX➝) direction and lock the flash unit to the camera with the shoe lock pin. -
Page 40: Mode Dial Functions
Mode Dial Functions Using the mode dial located on the rear side of the AF200FG, you can set the following flash modes. Auto flash mode (P-TTL Auto/ TTL Auto) When the mode dial is set to (AUTO), (–0.5), or (–1), the operating mode of the flash unit is automatically switched to P-TTL Auto or TTL Auto by communicating with the camera you use. -
Page 41: Auto Flash Shooting
A. About TTL Auto flash mode With single lens reflex cameras (film cameras) other than PENTAX digital single lens reflex cameras, you can perform auto flash shooting if they support TTL Auto. (However, the 645 format cameras before SF... -
Page 42: Approximate Effective Flash Range In P-Ttl Auto Flash
■Approximate effective flash range in P-TTL Auto flash Flash ISO sen- Coverage sitivity Angle Normal 2.1-14.3 1.5-10.0 ISO 100 With the wide- 1.6-10.7 angle panel Normal 3.0-20.0 2.1-14.0 1.5-10.0 ISO 200 With the wide- 2.2-15.0 1.6-10.5 angle panel Normal 4.2-28.6 3.0-20.0 2.1-14.3 1.5-10.0 ISO 400 With the wide- 3.2-21.4 2.2-15.0 1.6-10.7... -
Page 43: Manual Flash Shooting
Manual flash shooting Procedure Slide the Power switch to (ON). Set the mode dial to (FULL). Measure the distance to the subject (between the AF200FG and subject) and determine the aperture value using the following procedure. (The Guide No. varies depending on the ISO sensitivity. -
Page 44: Approximate Flash Distance In Manual Flash
■Approximate flash distance in Manual flash Flash Coverage sensitivity Angle Normal With the wide- angle panel Normal With the wide- angle panel Normal With the wide- angle panel Normal With the wide- angle panel Normal 1600 With the wide- angle panel Normal 3200 With the wide-... -
Page 45: Application Shooting Of Auto Flash
Application Shooting of Auto Flash ■Slow-speed Sync Mode When using a normal flash to shoot a portrait, etc., in a night or evening setting, the background will appear very dark because a normal flash light cannot sufficiently light it. However, it is possible to balance both subject and background by using the flash to properly expose the foreground subject and a slow shutter speed to expose the low light background. -
Page 46: Compensating Flash Output
■Compensating Flash Output When shooting in P-TTL auto flash mode, you can compensate the flash output using the mode dial on the flash unit. If the camera also has the flash output compensation function, and flash output compensation is set both on the camera and the flash unit, the flash output compensation amount will be combined. -
Page 47: Using The Wide-Angle Panel
■Using the Wide-angle Panel The AF200FG has a built-in wide-angle panel. Pull out the wide-angle panel as shown in the figure. The wide-angle panel disperses the flash light and expands flash coverage angle for the wider angle lenses. As the wide-angle panel reduces the effective flash range, do not use it when not necessary. -
Page 48: Connecting The Af200Fg With The Extension Cord
■Connecting the AF200FG with the Extension Cord By combining the optional accessories with the flash unit, you can perform auto flash shooting with the flash unit held away from the camera. You can enjoy various auto flash shooting features in combination with the built-in flash, such as making shadows by lighting a subject from the side, illuminating the background, etc. -
Page 49: Optional Accessories
Optional Accessories A number of dedicated accessories are available for this flash unit. Off-camera Shoe Clip CL-10 Setting clip for using the AF200FG held away from the camera. Hot Shoe Adapter F Adapter for using the AF200FG as a separate flash unit using the extension cord F5P/F5P L. -
Page 50: Specifications
Specifications Type Clip-on, TTL auto flash unit with series control Cameras supporting the Auto flash shooting • Digital SLR series • 35mm (Film) Autofocus SLR after Z series • 645N, 645N II, and 67 II Guide No. Maximum 20 (ISO 100/m) Recycling time/Total number of flashes Normal... - Page 51 Flash Coverage Angle Vertical Angle: 26.5°, Horizontal Angle: 35°(When the wide-angle panel is used: Vertical Angle: 30°, Horizontal Angle: 39°) Color temperature Daylight (Suited for daylight color film) Effective flash range Approx. 0.7 m - approx. 3.6 m (Guide No. 20, ISO 100, f/5.6) ISO sensitivity setting ISO 100 - 1600 (In P-TTL mode) Flash modes...
-
Page 52: Appendix
Appendix Table of dedicated functions at Auto flash shooting K20D, K10D, K200D, K100D/-super, Camera type Flash Mode Leading curtain sync Trailing curtain sync High-speed sync Slow-speed sync Automatic switching to X-sync speed when flash is charged Flash ready display in viewfinder Auto check display Red-eye reduction... -
Page 53: Warranty Policy
If the equipment is not covered by warranty, regular charges of the manufacturer or of its representatives will apply. Shipping charges are to be borne by the owner. If your PENTAX was purchased outside of the country where you wish to have it serviced during the warranty period, regular handling and servicing fees may be charged by the manufacturer’s... - Page 54 Therefore, we recommend that you review the warranty card supplied with your product at the time of purchase, or contact the PENTAX distributor in your country for more information and to receive a copy of the warranty policy. For customers in the USA STATEMENT OF FCC COMPLIANCE This device complies with Part 15 of the FCC Rules.
