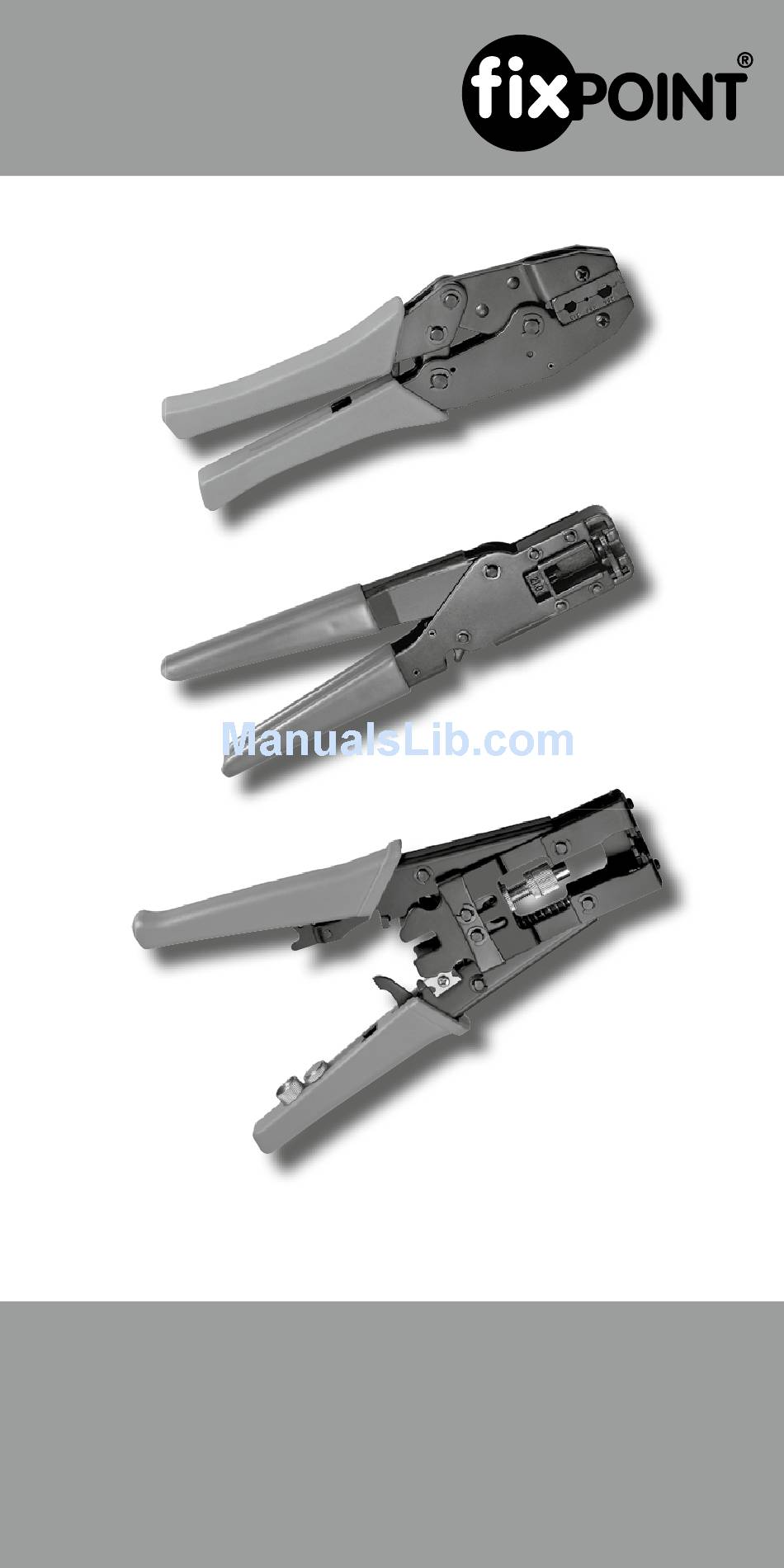

- Page 1 11366 77187 77268 WZ Crimpzangen | Crimping pliers Betriebsanleitung User‘s Manual...
-
Page 2: Table Of Contents
Lassen Sie Verpackungsmaterial nicht einfach liegen, da sich spielende Kinder daran schneiden können. Weiterhin besteht die Gefahr des Verschluckens und Einatmens von Kleinmaterial und Dämmmaterial. • Setzen Sie Ihr Fixpoint -Produkt keiner starken Wärme, ® Kälte oder direkter Sonneneinstrahlung aus. •... -
Page 3: Beschreibung Und Funktion
Unfällen und Schäden an Personen und Sachen führen. 4 Lieferumfang: • 1 x Crimpzange • 1 x Betriebsanleitung 5 Anwendungsbereich und Ausstattung: 11366 BNC, TNC, + für RG 55, 58, 59, 62, 140, 141, 142, SMA, N 210, 223, 303 und 400 geeignet + Zwangssperre... -
Page 4: Aufbau
+ für F-Kompressionsstecker RG 6 (5C) + Entriegelungsfunktion und Ratsche 77268 F, BNC, IEC, + Automatik-Stop Cinch + Zwangssperre mit autom. Entriegelung + Inkl. 3 Montageadapter + Ratsche 6 Aufbau: 11366: 77187: Zange F-Stecker kabel Entriegelung 77268: Montage- aufsatz Entriegelung... -
Page 5: Arbeitshinweise
Vorderansicht Auswurf: geschlossen offen 7 Arbeitshinweise: • Die Crimpzange muss vor Arbeitsbeginn in einem ordnungsgemäßen und sauberen Zustand sein. • Entfernen Sie nach jedem Arbeitsvorgang die Crimp- und Abisolierrückstände aus Crimpbacken und Abisolier- werkzeug. • Schützen Sie die Gelenke vor Schmutz und schmieren Sie die Gelenke regelmäßig mit leichtem Maschinenöl. -
Page 6: Pflege, Wartung, Lagerung Und Transport
Betriebsanleitung 9 Pflege, Wartung, Lagerung und Transport: • Reinigen Sie das Produkt nur mit einem trockenen, weichen Tuch. Gehen Sie beim Reinigen vorsichtig vor, um Kratzer zu vermeiden. Bei starken Verschmutzungen kann das Reinigungstuch leicht mit Wasser angefeuchtet werden. Setzen Sie keine Reinigungsmittel und Chemi- kalien ein, da dies den Kunststoff angreifen kann. -
Page 7: Technische Daten
Der Hersteller behält sich Druckfehler und weiterhin das Recht vor, Änderungen an Geräten, Verpackungen und sämtlichen Begleitpapieren wie Bedienungsanleitungen ohne vorherige Ankündigung zu vollziehen. 12 Technische Daten: Modell 11366 77187 77268 Maße (mm) 215 x 65 x 20 210 x 80 x 25... -
Page 8: Safety Instructions
User‘s Manual Fixpoint - Crimping Pliers ® ATTENTION! Read the manual completely and carefully. It is part of the product and contains important advices for correct implementing and use. Retain this manual for availability when passing to other persons and if there are further questions. -
Page 9: Description And Function
4 Scope of Delivery: • 1 pc. crimping tool • 1 pc. user‘s manual 5 Field of Application and Configuration: 11366 BNC, TNC, + useable for RG 55, 58, 59, 62, 140, SMA, N 141, 142, 210, 223, 303 and 400 + Ratchet + Crimping diameter: 6.5/5.41/1.72 mm... -
Page 10: Construction
User‘s Manual 6 Construction: 11366: 77187: Plier F connector cable lock mechanism 77268: adaptor lock mechanism Front view Ejection: closed open 7 Instructions: • The crimping plier must be in correct and cleaned... -
Page 11: Cutting, Stripping And Crimping
condition before starting work. • Remove crimping residues from cheeks and plier after each crimping. • Protect the angles from dirt and grease them regularly with light machine oil. 8 Cutting, Stripping and Crimping: • If a cutter and stripper is included, cut cables by putting it into the tool from the labeled site and compress the tool until opening automatically. -
Page 12: Troubleshooting
User‘s Manual 10 Troubleshooting: Problem Help The tool does not Compress the tool strongly until open. opening automatically. Open a trapped tool by using the emergency release by turning the small wheel or by pressing. Unlock the tool like described in chapter “Construction“. -
Page 13: Specifications
12 Specifications: Model 11366 77187 77268 dimensions 215 x 65 x 20 210 x 80 x 25 223 x 65 x 22 (mm) weight (g) plug type BNC, TNC, RG 59 (4C9, F, BNC, IEC, SMA, N RG 6 (5C) Cinch... - Page 14 User‘s Manual...
