MPA A 3120 Owner's Manual

Bedienungsanleitung
Sehr geehrter Kunde. Mit dem MPA A 3120 haben Sie einen
hochwertiges Aktivmodul zum Einbau erworben. Bitte lesen Sie die
folgenden Hinweise aufmerksam durch!
Das Aktivmodul darf NUR in Betrieb genommen werden, wenn es in ein Gehäuse eingebaut
und ein Lautsprecherchassis korrekt angeschlossen ist! Das Aktivmodul darf NICHT in
Feuchträumen in Betrieb genommen werden oder wenn es nass geworden ist!
Das Aktivmodul darf NUR von autorisiertem Fachpersonal gewartet und repariert werden!

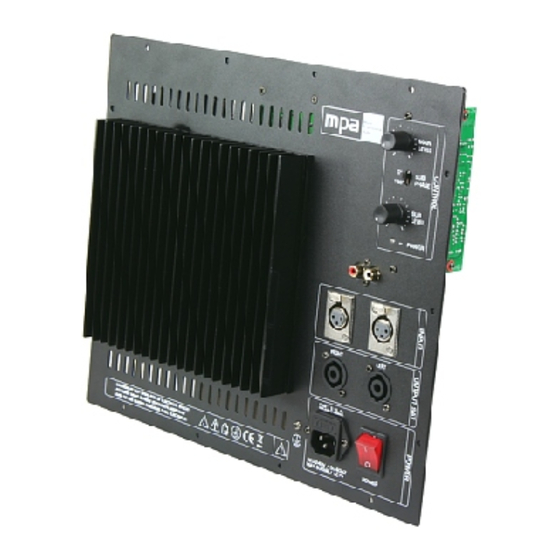

Einbau des A 3120
Das A 3120 Modul ist für den Einbau in aktive Subwoofer vorgesehen. Am besten eignet sich die Rückwand zum Einbau.
WICHTIG! Das A 3120 muss so eingebaut werden, dass mindestens 5 cm Abstand zur nächsten Begrenzungsfläche
gewahrt bleiben. Für den Einbau ist in das Gehäuse ein rechteckiger Ausschnitt mit den Maßen 330 x 280 mm zu sägen.
Da das A 3120 nicht luftdicht ist, muss es in eine separate Kammer eingesetzt werden (s. Abb. 2). Das A 3120 wird in den
Ausschnitt eingesetzt und festgeschraubt.
Das Lautsprecherchassis des Subwoofers
wird mit dem beiliegenden Kabel an das
Kabel auf der Innenseite des A 3120
angeschlossen.

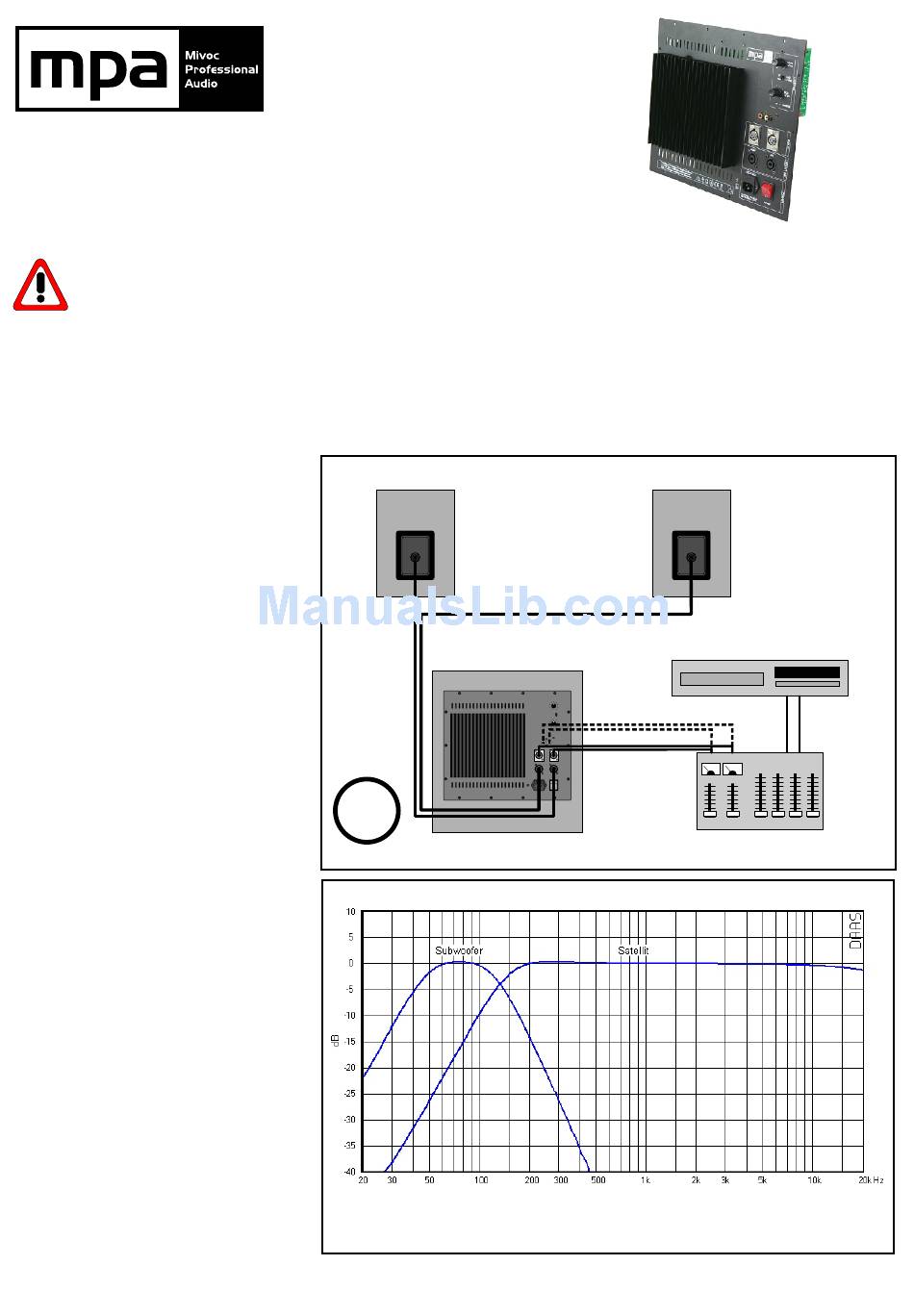

Anschluss einer Quelle an das A 3120.
Das A 3120 bietet die Möglichkeit
sowohl eines symmetrischen Anschlusses
an eine Quelle (z. B Mischpult) mit einem
dreipoligen XLR-Steckers als auch asym-
metrisch mit Cinch-Steckern (Abb.1).
Anschluss der Satelliten
Das A 3120 verfügt über 2 Speakon -
kompatible Anschlüsse für Satelliten
(links / rechts, Abb.1). Jeder dieser
Ausgänge stellt eine Leistung von 120 W
R.M.S. an 4 Ohm zur Verfügung. Die
Impedanz der angeschlossenen Satelliten
darf 4 Ohm nicht unterschreiten.
Inbetriebnahme:
Der LEVEL-Regler MAIN und der Level-
Regler SUB wird auf Anschlag MIN
eingestellt. Nach Anschluss aller
notwendigen Leitungen an das A 3120
inkl. Satelliten kann die Quelle
(Mischpult, Line-Ausgang eines CD-
Players etc.) eingeschaltet werden. Nun
stellen Sie den POWER - Schalter des A
3120 auf ON. Den LEVEL Regler MAIN
vorsichtig nach rechts drehen, bis die
gewünschte Lautstärke erreicht ist. Dann
den LEVEL-Regler SUB nach rechts
drehen, bis der Subwoofer den
gewünschten Basspegel erreicht hat. Das
Verhältnis der Lautstärke des Subwoofers
zu den Satelliten bleibt auch erhalten,
wenn die Stellung des LEVEL-Reglers
MAIN verändert wird.
Neuenhofer Str. 42-44, 42657 Solingen, Germany, Tel: 0212 / 38226-0, Fax: 0212 / 38226-40
A 3120
2.1 Aktivmodul
®
1
Subwoofer
Frequenzgang Subwoofer / Satelliten
Konzeption + Vertrieb: speaker trade
Satelliten
Input XLR / Cinch Input XLR / Cinch
Output Sat Output Sat
CD-Player etc.
Mischpult / Mixer
Internet: www.mivoc.com
