Page 1: Operating Instructions

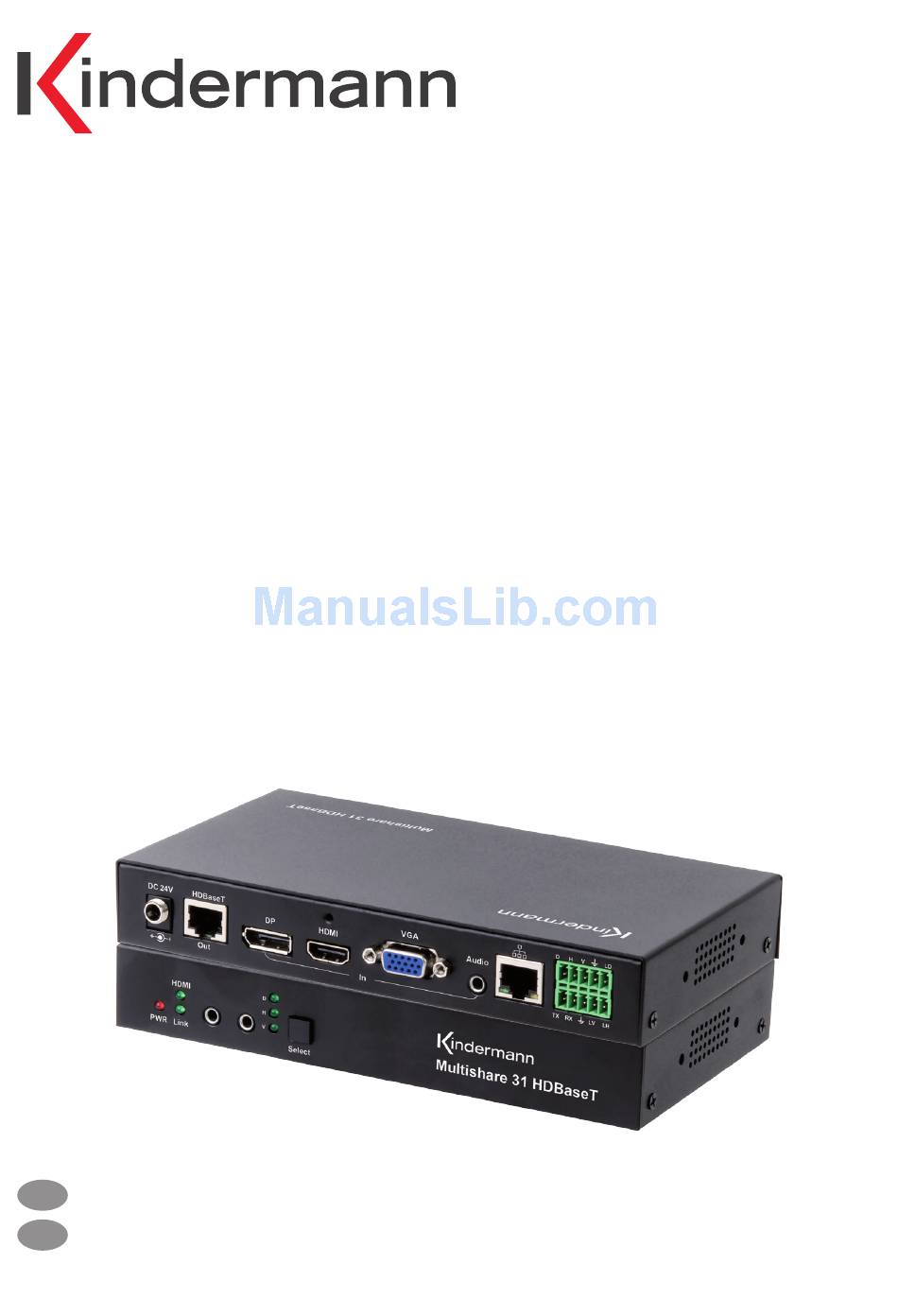

Multishare 31 HDBaseT Transmitter Art.-Nr. 7488000065 Ref. No. 7488000065 Bedienungsanleitung Operating instructions 09.2016... -
Page 2: Specification
Das Gerät kann über Tastendruck, eingebauten Web-Server, RS232 und verschiedene Kontakt- Eingänge gesteuert werden. The Kindermann Multishare 31 - HDBaseT Transmitter is a multi-format switcher with HDMI, VGA and Display Port inputs to HDBT output. The audio port is independent and could be embedded into any of the video signal and send it to the far end. - Page 3 Funktionen - Functions • Übertragung der Video-, Audio-, IR- und RS232 Steuersignale über ein Cat-6/Cat-6a/Cat-7 Kabel bis 70 m • Unterstützt VGA bis WUXGA-Auflösung (1920×1200 Bildpunkte) • Unterstützt HDMI 4K x 2K und 3D • Unterstützt DP 1.2 mit 4K@30Hz •...
-
Page 4: Panel Description
Transmitter Beschreibung - Panel description Vorderseite - Front panel PWR: leuchtet ROT, wenn Spannung anliegt leuchtet GRÜN, wenn VGA gewählt ist; BLINKT, wenn Signal anliegt; HDMI: AUS: kein VGA-Eingangssignal leuchtet GRÜN, wenn Signal mit HDCP; BLINKT, wenn Signal ohne HDCP IR Tx: Anschluss für IR-Sender Link:... -
Page 5: Receiver Specification
Receiver Beschreibung - Receiver specification Rückseite - Rear panel 24V DC: VGA: Stromversorgung 24V DC / 1A VGA Eingang HDBT Out: AUD: HDBT Ausgang unabhängiger Audio Eingang LAN: Display Port Eingang Anschluss für LAN-Steuerung und Web-Server HDMI: Phoenix Port: HDMI EIngang RS232 Anschluss zur Steuerung und Kontakt- Eingänge mit LED-Anzeige 24V DC:... -
Page 6: Anschlüsse Und Inbetriebnahme
Anschlüsse und Inbetriebnahme - Connection and installation HDBaseT Empfänger HDBaseT receiver Multishare 31 Allgemeine technische Daten - Specifications Video / Video HDMI Standard DP Standard HDMI 1.4, 3D, 4K DP 1.2 HDMI Compliance DP Compliance VGA Standard HDCP Standard VESA HDCP 1.4... -
Page 7: Web Server
The factory default IP: 192.168.2.175 To access to the product web server, user could direct connect the PC LAN port to the Multishare 31 LAN port with a straight RJ45 cable. After making the connection, go to network connection of the PC and revised the IP property to static IP as below. -
Page 8: Input/Output Configuration
– Input port information Output Config – HDBaseT connection status Active Input – Showing the input signal format and resolution Output Signal – Showing output signal format and resolution HDCP Off – When check, Multishare 31 will request none HDCP compliant source... -
Page 9: Edid Management
EDID Management - EDID management Auf dieser Seite können Sie das EDID-Management einstellen. Follow Output – EDID wird vom angeschlossenen Display ausgelesen CuanBo-HDMI/-VGA /-DP – interne, vordefinierte EDID-Tabelle This page provided switching and EDID management. Follow Output – EDID from Display CuanBo-HDMI/-VGA /-DP –... - Page 10 – Zeiteingabe in Sekunden, bis Befehl nach Signalerkennung ausgegeben wird Zur Eingabe der vordefinierten RS232 Befehle, drücken Sie die Schaltfläche „Save“ RS232 – Local RS232 setting to control the Multishare 31 HDBT RS232 – Set the far end RS232 baud rate...
- Page 11 System - System Daten des Gerätes und Information über Firmware. Der Benutzer kann hier die Netzwerk-Einstellungen verändern. Um zu aktivieren, klicken Sie auf die Schaltfläche „Apply“. System and firmware information. User could modify the IP setting on the page. Please remember to click on „Apply“...
- Page 12 RS232 Befehlstabelle Befehlsliste Abfrage-Befehl RS232 Einstellung Hinweis Multishare 31 Beispiel Support 9600, 19200, Baud Rate >MBaud:115200<0D 0A> #MBaud<0D 0A> 38400, 115200 (default) Data Bits >MDBits:8<0D 0A> #MDBits<0D 0A> Support 8 & 9 Stop Bits >MSBits:1<0D 0A> #MSBits<0D 0A> Support 1 & 2 Parität...
-
Page 13: Rs232 Command Table
RS232 Command table Local RS232 Protocol Command Query Command Ex Note Setting Example Support 9600, 19200, Baud Rate >MBaud:115200<0D 0A> #MBaud<0D 0A> 38400, 115200 (default) Data Bits >MDBits:8<0D 0A> #MDBits<0D 0A> Support 8 & 9 Stop Bits >MSBits:1<0D 0A> #MSBits<0D 0A> Support 1 &... - Page 14 Verkabelung der Phoenix Steckanschlussklemme - Phoenix contact connection diagram Hinweise: V: VGA Eingang LV: LED Anzeige VGA D: DP Eingang LD: LED Anzeige DP H: HDMI Eingang LH: LED Anzeige HDMI TX: RS232 Tx RX: RS232 Rx GND: Masse Note: V: VGA input LV: LED indicator VGA D: DP input...
-
Page 15: Verfügbares Zubehör
Verfügbares Zubehör - Available accessories • HDBaseT Receiver (7488000066) Ausgang: HDMI, RS232, IR • HDMI-Kabel, Typ A, 19-Pin (58090007xx) • Flaches HDMI-Kabel, Typ A, 19-Pin (58090004xx) • DisplayPort-Kabel, 20-Pin (58090002xx) • VGA-Kabel, 15-Pin (7483 0004xx) • VGA-Kabel mit Audio, 15-Pin und 3-Pin (7483 0002xx) •... - Page 16 7488 000 065 D/GB 842 150 2016-09 Änderungen vorbehalten / Subject to alterations Printed in Germany Kindermann GmbH · Mainparkring 3 · D-97246 Eibelstadt · E-Mail: info@kindermann.de · www.kindermann.com...
