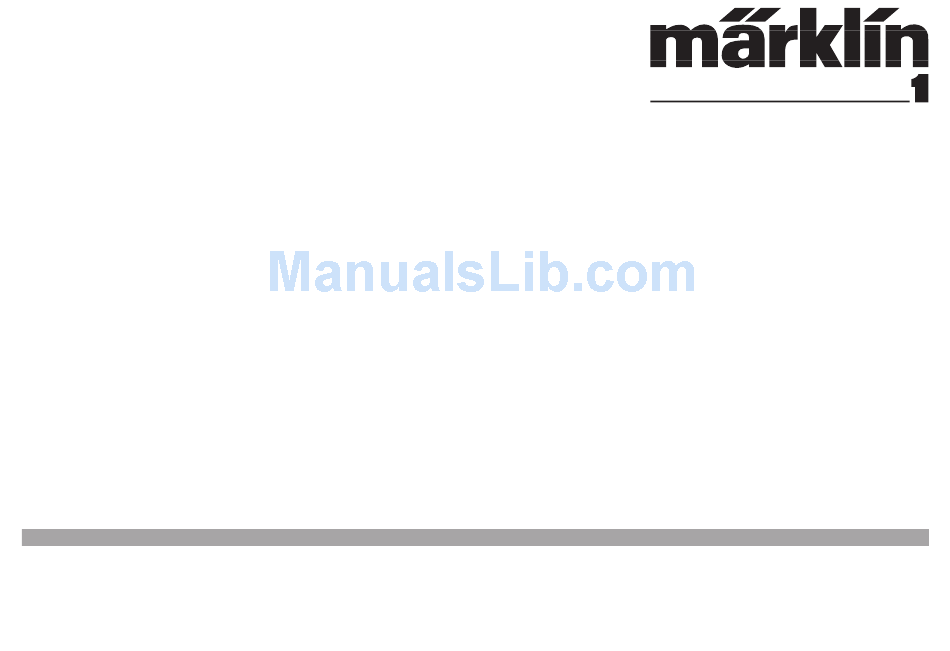

- Page 1 Vierachsiger Personenwagen...
-
Page 3: Table Of Contents
Inhaltsverzeichnis Seite Sommaire Page Technische Informationen Informations techniques Befahrbarer Mindestradius Rayon minimal d’inscription en courbe Kupplungssystem Système d’attelage Beleuchtung Eclairage Umbau der Beleuchtungsplatine Modification de la platine d’éclairage Table of Contents Page Inhoudsopgave Blz. Technical Information Technische informatie Minimum radius require for operation Berijdbare minimale radius Coupler System Koppelingssysteem... -
Page 4: Technische Informationen
Technische Informationen Befahrbarer Mindestradius: 1.020 mm Mindestabstand zweier paralleler Gleise bei r = 1.020 mm: 149 mm. Bei zu geringem Abstand kann es in Kurven zu einer Kollision und damit zu Beschädigungen von aneinander vor- beifahrenden Wagen oder Loks kommen! -
Page 5: Kupplungssystem
Kupplungssystem Kurzkupplung mit Kulissenführung. Kupplungskopf passend zur Märklin-Klauenkupplung. Hinweis: Bei Verwendung von Fremdkupplungssystemen erlischt die Garantieverpflichtung. Für Präsentationszwecke liegen diesem Wagen spezielle Schraubenkupplungen zum Austausch bei. Diese Schrau- benkupplungen sind nicht für den Betrieb der Fahrzeuge bestimmt. Mit dieser Kupplung ist daher ein Betrieb auf Märklin-Gleisen nicht möglich. -
Page 6: Beleuchtung
Beleuchtung Eine Verwendung dieses Personenwagens zusammen mit dem Bremsmodul 72441 ist nur möglich, wenn der Dieser Wagen besitzt serienmäßig eine eingebaute erste Übergangsbereich die Länge des kompletten LED-Beleuchtung. Diese LED-Beleuchtung ist für Zuges (!) und nicht nur die Länge der längsten Loko- einen geringen Leistungsbedarf im Digital- oder motive besitzt. -
Page 7: Umbau Der Beleuchtungsplatine
Umbau der Beleuchtungsplatine Die Beleuchtungsplatine ist für den Einbau des Funktionsdecoders z.B. 60960 vorbereitet. Danach können die LEDs jeweils in der Hälfte des Wagendurchgangs oder in der Hälfte der Abteile separat im Digital-Betrieb eingeschaltet werden. Beim Halbspeisewagen (z.B. 58041) oder Halbgepäckwagen (z.B. 58051) wird über die unterschiedlichen Funkti- onen die Menge an eingeschalteten LEDs beeinflusst. - Page 8 2. Leiterbahnen auftrennen 3. Decoder einsetzen Beachten Sie bitte die Hinweise zur Codierung des Funktionsdecoders in der zugehörigen Anleitung. 8 7 6 5 4 3 braun orange braun/rot braun/grün braun/weiß braun/gelb violett Beleuchtung Wagendurchgang links Beleuchtung Wagendurchgang rechts Beleuchtung Abteile links Beleuchtung Abteile rechts...
-
Page 9: Technical Information
Technical Information Minimum radius require for operation: 1,020 mm / 40-3/16” Minimum spacing for two parallel tracks with the minimum radius at 1,020 mm / 40-3/16”: 149 mm / 5-7/8”. If the spacing is too small, these cars can sideswipe each other or other cars and locomotives on curves an thus cause damage to these cars! -
Page 10: Coupler System
Coupler System Close coupler with guide mechanism. Coupler head compatible with the Märklin claw coupler. Important: The warranty for these cars becomes null and void if other makes of couplers are used with them. Special reproduction prototype couplers are included with these cars if the latter are to be put on display. These reproduction protoytpe couplers are not intended for use on these cars if the latter are to be run in trains. -
Page 11: Lighting
Lighting These cars can be used with the 72441 brake module only if the first transition area is the length of the en- These cars have built-in LED lighting that has been tire train (!), not the length of the longest locomotive. installed at the factory. -
Page 12: Conversion Of The Circuit Board For The Lighting
Conversion of the circuit board for the lighting The circuit board for the lighting is ready for the installation of the 60960 function decoder. With this decoder the lights in either half of the car’s corridor or in half of the compartments can be turned on separately in digital operation. - Page 13 2. Cut the conductors 3. Install the decoder Please note the directions for the coding switches on the function decoder in the instructions that come with this unit. brown 8 7 6 5 4 3 orange brown/red brown/green brown/white brown/yellow violet Lighting in the car corridor on the left side Lighting in the car corridor on the right side...
-
Page 14: Informations Techniques
Informations techniques Rayon minimal d’inscription en courbe : 1.020 mm. Entraxe minimal de deux voies parallèles de rayon min. 1.020 mm : 149 mm. Un entraxe trop petit peut provoquer des accrochages entre véhicules se croisant et engendrer des dommages à ceux-ci! -
Page 15: Système D'attelage
Système d’attelage Attelage court à élongation. Tête d’attelage adaptable à l’attelage à griffe Märklin. Remarque : En cas d’utilisation d’attelages étrangers, la garantie sera supprimée. Avec la voiture sont fournis des attelages à vis spéciaux interchangeables permettant une meilleure présentation du véhicule en vitrine. -
Page 16: Eclairage
Eclairage Une utilisation de cette voiture conjointement avec le module de contrôle de ralentissement 72441 n’est Cette voiture possède de série un éclairage intégré possible que si la première zone de transition a une comportant des diodes lumineuses. Cet éclairage par longueur égale à... -
Page 17: Modification De La Platine D'éclairage
Modification de la platine d’éclairage La platine d’éclairage est prééquipée pour une installation du décodeur de fonctions 60960. Il est donc possible, en exploitation Digital, de diviser l’éclairage et de commuter séparément celui-ci dans chacune des moitiés du couloir ou des compartiments. En ce qui concerne la demi-voiture-restaurant (par ex. - Page 18 2. Séparez les pistes de courant 3. Installez le décodeur Dans l’instruction accompagnant le décodeur, veillez à respecter la remarque concernant le codage. 8 7 6 5 4 3 brun rouge orange brun/rouge brun/vert brun/blanc brun/jaune violet Eclairage couloir de gauche Eclairage couloir de droite Eclairage compartiments de gauche Eclairage compartiments de droite...
-
Page 19: Technische Informatie
Technische informatie Berijdbare minimale radius: 1020 mm. Minimale afstand tussen twee parallelle sporen bij de minimale radius van 1020 mm is: 149 mm. Bij een te kleine afstand kan het in de bogen tot botsingen leiden tussen de elkaar voorbijrijdende rijtuigen en locomotieven! -
Page 20: Koppelingssysteem
Koppelingssysteem Kortkoopeling met kortkoppelgeleiding. Koppelingskop passend voor de Märklin klauwkoppeling. Opmerking: bij het gebruik van koppelingen van andere fabrikanten vervalt de garantie. Voor presentatie doeleinden zijn bij het rijtuig speciale schroefkoppelingen meegeleverd als vervanger voor de koppeling. Deze schroefkoppeling zijn niet bedoelt om mee te rijden. Met deze schroefkoppeling is daarom het gebruik van het rijtuig op Märklin rails niet mogelijk. -
Page 21: Verlichting
Verlichting Het gebruik van deze rijtuigen in combinatie met de afremmodule 72441 is alleen dan mogelijk, als de Dit rijtuig is seriematig voorzien van een ingebouwde eerste overgangssectie de lengte heeft van de gehele LED verlichting. Deze LED verlichting is geoptimalise- trein (!) en niet zoals gebruikelijk de lengte van de erd voor een laagstroom gebruik bij Märklin digitaal of langste locomotief. -
Page 22: Ombouwen Van De Verlichtingsprint
Ombouwen van de verlichtingsprint De verlichtingsprint is voorbereid voor de inbouw van de functie decoder 60960. Na inbouw van deze functie decoder kan de verlichting, bij digitaal bedrijf apart ingeschakeld worden, in een helft van de rijtuiggang of in een helft van de coupés. - Page 23 2. Banen op de print onderbreken 3. Decoder monteren Lees a.u.b. de aanwijzingen voor het coderen van de functie-decoder in de handleiding van de decoder. 8 7 6 5 4 3 bruin rood orange bruin/rood bruin/groen bruin/wit bruin/geel paars verlichting gangpad links verlichting gangpad rechts verlichting coupés links verlichting coupés rechts...
- Page 24 Gebr. Märklin & Cie. GmbH Postfach 860 608774/0709/SmEf D-73008 Göppingen Änderungen vorbehalten www.maerklin.com © Gebr. Märklin & Cie. GmbH...
