MIO-CARE TENS User Manual
  1. Manuals
  2. Brands
  3. MIO-CARE Manuals
  4. Fitness Equipment
  5. TENS
  6. User manual

MIO-CARE TENS User Manual

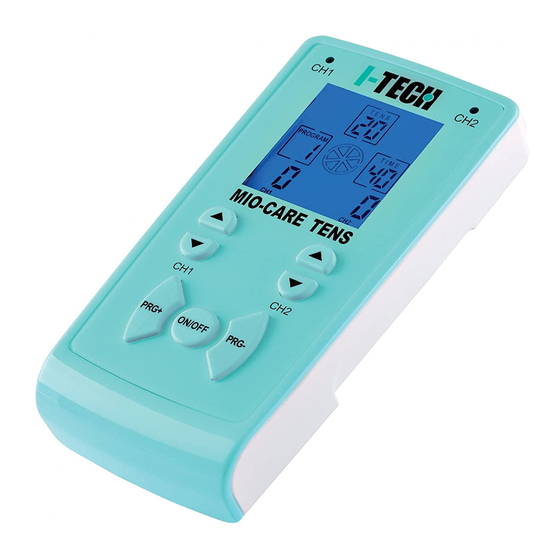

Electro-stimulator 2 channels, 20 medical programmes, 300 applications
Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 39

Quick Links

Download this manual
MIO- CARE
Tens
Beauty
Fitness
Manuale d'uso
User manual
Mode d'emploi
Manual del usuario
Benutzerhandbuch
MNPG95 Rev. 1 del 28/09/2012

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TENS and is the answer not in the manual?

Questions and answers

Summary of Contents for MIO-CARE TENS

  • Page 1 MIO- CARE Tens Beauty Fitness Manuale d’uso User manual Mode d’emploi Manual del usuario Benutzerhandbuch MNPG95 Rev. 1 del 28/09/2012...
  • Page 2 I.A.C.E.R. Srl Via S. Pertini 24/A – 30030 Martellago (VE) ITALY Tel. 041.5401356 • Fax 041.5402684 e-mail: iacer@iacer.it http://www.iacer.ve.it...
  • Page 3 Manuale utente MIO-CARE Modelli: • Tens (20 programmi tens) • Beauty (20 programmi tens + 15 beauty) • Fitness (20 programmi tens + 15 beauty + 20 fitness)
  • Page 4 ATTENZIONE: MIO-CARE E’ UN DISPOSITIVO MEDICO. In presenza di qualsiasi problema di salute utilizzare MIO- CARE solo dopo aver consultato il proprio medico. Leggere attentamente il manuale utente e il posizionamento elettrodi prima utilizzare MIO-CARE. Leggere attentamente controindicazioni e le avvertenze.
  • Page 5 3. Destinazione d’uso Pag. 6 Controindicazioni ed effetti collaterali 4. Avvertenze Pag. 6 5. Legenda simboli posti su MIO-CARE e nel manuale Pag. 8 6. Guida all’uso di MIO-CARE Pag. 9 Descrizione dei comandi - Istruzioni preliminari - Istruzioni operative 7.
  • Page 6 MIO-CARE è stato progettato e realizzato per operare solo con le batterie interne, ricaricabili. • Vietato l’uso del dispositivo in presenza di apparecchiature che monitorizzano pazienti. • Non usare MIO-CARE con apparecchi di elettrochirurgia o di terapia ad onde corte o microonde o atri dispositivi che inviano impulsi elettrici al corpo.
  • Page 7 • Per l’uso degli elettrodi seguire le indicazioni riportate nel presente manuale e sulla confezione degli elettrodi stessi. Utilizzare elettrodi monopaziente, forniti esclusivamente dal produttore, ed evitare accuratamente lo scambio di elettrodi fra utilizzatori diversi. MIO-CARE è testato e garantito per l’uso con gli elettrodi in dotazione.
  • Page 8 Selezione gruppo programmi: Tens, Beauty oppure Fitness Tasti selezione programmi: il tasto permette di avanzare nella selezione (nel modello MIO-CARE TENS sono presenti i tasti PRG+ e PRG- per selezionare il programma desiderato). Tasti aumento/diminuzione intensità corrente in uscita canale 1 e canale 2 IACER S.r.l.
  • Page 9 Ch1 e Ch2 attivi Indica l’intensità selezionata per il canale 1 Indica l’intensità selezionata per il canale 2 Indica la batteria in esaurimento 6. Guida all’uso di MIO-CARE. Descrizione dei comandi. 1. Uscita canale 1 2. Uscita canale 2 3.
  • Page 10 9. Trattamento in corso Istruzioni preliminari. Prima di procedere nell’uso di MIO-CARE pulire la cute in prossimità della zona da trattare; collegare gli spinotti dei cavi di elettrostimolazione agli elettrodi adesivi con cavo scollegato da MIO-CARE; posizionare gli elettrodi adesivi sulla cute (vedere immagini posizionamento elettrodi);...
  • Page 11 3. Selezionare il gruppo di programmi con il tasto MODE (nella versione TENS non si fa nessuna selezione). 4. Selezionare il programma con il tasto PRG (nella versione TENS si seleziona il programma con i tasti PRG+ e PRG-). 5. Per iniziare la sessione di lavoro premere il tasto dei canali utilizzati CH1 o CH2 per l’elettrostimolazione ed aumentare l’intensità...
  • Page 12 ATTENZIONE: non lasciare le batterie scariche per lunghi periodi. Si consiglia di ricaricare comunque MIO-CARE almeno una volta al mese per 6/8 ore. Per una più lunga durata delle batterie si suggerisce di scaricare le batterie stesse il più possibile prima di eseguire la ricarica.
  • Page 13 8. Manutenzione e conservazione di MIO-CARE. Si consiglia di spegnere alla fine di ogni seduta MIO-CARE, oltre a togliere i cavi dagli appositi connettori. MIO-CARE dovrà essere conservato all’interno dell’apposita borsa in dotazione, insieme a tutti gli elementi di cui è dotato, e riposto con cura su di un piano sicuro ed al riparo da situazioni elencate nel paragrafo Avvertenze.
  • Page 14 Le tipologie di impulsi possono essere così suddivise: 1. Impulso tens: nei programmi tens, l’intensità va regolata tra la soglia di percezione e la soglia del dolore. Il limite massimo è rappresentato dal momento in cui la muscolatura circostante l’area trattata inizia a contrarsi.
  • Page 15 sarà la contrazione, maggiore sarà l’effetto pompa indotto. Ma attenzione: non serve resistere ad intensità elevate tali da produrre dolore. Si consiglia di eseguire le prime sedute di elettrostimolazione ad intensità basse in modo da consentire all’organismo di adattarsi a sensazioni nuove. In questo modo l’aumento di intensità sarà graduale e per nulla traumatico.
  • Page 16 Rassodamento arti Riscaldamento (rapido) superiori e tronco Tens endorfinico Rassodamento arti Resistenza arti (ritardato) inferiori superiori e tronco Tens ai valori Tonificazione arti Resistenza arti massimi superiori e tronco inferiori Forza resistente arti Antinfiammatorio Tonificazione arti inferiori superiori e tronco...
  • Page 17 Specifiche programmi Programmi TENS Prog. FASE 1 FASE 2 FASE 3 tempo tot 40 min frequenza 90 Hz larghezza impulso 50µs tempo tot 30 min frequenza 1 Hz larghezza impulso 200µs tempo tot 3 min frequenza 150 Hz larghezza impulso 200µs...
  • Page 18 tempo tot 15 min Tempo tot 15 min Tempo tot 10 min frequenza 70 Hz Frequenza 90 Hz Frequenza 110 Hz T13* Larghezza impulso larghezza impulso 60µs Larghezza impulso 50µs 50µs tempo tot 15 min Tempo tot 15 min Tempo tot 10 min frequenza 70 Hz Frequenza 2 Hz Frequenza 90 Hz...
  • Page 19 tempo tot 4 min Tempo totale 15 min: Tempo totale 10 min: frequenza 6 Hz (3Hz-300µs x 7sec 80%+ (3Hz-300µs x 7sec larghezza impulso 300µs 1Hz 300µs x 3 sec 100% 80%+ 1Hz 300µs x 3 sec 100% + 50Hz- + 40Hz-300µs x 5 sec 75%) x 60 cicli 300µs x 5 sec 75%) x...
  • Page 20 95%+ 3Hz-100 µ s x 5 sec 100 µ s (95%) 100%) x 40 cicli Tempo totale 30 min: (1′ 3Hz - 300µs 100% + 1′ 5Hz - 250µs 100%+ 1′ 8Hz - 200µs 100%) x 10 cicli tempo tot 10 min : (70Hz- Tempo totale 5 min tempo tot 10 min Frequenza 3 Hz...
  • Page 21 (3Hz-300 µ s x 7sec 80%+ 300 µ s x 7sec 80%+ frequenza 6 Hz larghezza impulso 300µs 1Hz 300µs x 3 sec 100% 1Hz 300µs x 3 sec + 50Hz-300µs x 5 sec 100% + 60Hz-300µs x 75%) x 40 cicli 5 sec 75%) x 40 cicli tempo tot 4 min Tempo totale 10 min...
  • Page 22 TENS ai valori massimi con azione antidromica e conseguente effetto anestetizzante locale immediato. La funzione riabilitativa della TENS è rappresentata dalla sua capacità di ridurre il dolore con conseguente ripristino delle condizioni fisiologiche; il che consente al paziente di riprendere il più...
  • Page 23 Ecco attivato un circolo vizioso. La TENS, oltre a ridurre il dolore, provoca una stimolazione indotta della muscolatura con aumento dell’attività metabolica, maggior flusso sanguigno, migliore ossigenazione dei tessuti con apporto di sostanze nutritizie. Se dunque si combina TENS e stimolazione muscolare dell’area interessata, l’effetto positivo sarà...

  • Page 24: Foto

    E’ un tipo di stimolazione adatto in situazioni di traumi o contusioni in cui è necessario intervenire con rapidità. L’intensità selezionata è quella massima sopportabile (ben oltre il limite della tens convenzionale, quindi con vistosa contrazione dei muscoli circostanti l’area trattata). Per questo motivo tale stimolazione è...

  • Page 25: Foto

    Durata programma: 40 minuti. Posizione elettrodi: fare riferimento al manuale delle posizioni foto 27 e 28. TENS 7 • Distorsioni / Contusioni (Programma medicale) Dopo questo tipo di infortuni, il programma sviluppa la sua efficacia con una azione inibitoria del dolore a livello locale, producendo tre impulsi differenziati ad azione selettiva.

  • Page 26: Foto

    3/4 settimane. Applicazione a giorni alterni. Posizioni elettrodi da foto 1 a foto 20. Durata del programma 29 minuti. TENS 13 • Dolori mano e polso (Programma medicale) Questo programma è indicato in caso di dolori di vario tipo alla mano ed al polso: indolenzimento da sforzo, artrite alla mano, tunnel carpale, etc.

  • Page 27: Foto

    Il programma Tens17 è composto di varie fasi tra cui la Tens e fasi di stimolazione muscolare al fine di migliorare il tono dei muscoli che circondano l’articolazione.

  • Page 28: Table Of Contents

    "escursione articolare". La Tens è una terapia che lenisce il dolore provocato da questa patologia, ma non è una terapia curante! Unitamente alla Tens (Tens 1) si può stimolare l’area da trattare con una corrente a bassa frequenza (Tens 2) al fine di provocare una decontrazione della muscolatura circostante.

  • Page 29: Foto

    13. Programmi Beauty (solo su versione Beauty e Fitness) BEAUTY 1 • Rassodamento arti superiori e tronco. BEAUTY 2 • Rassodamento arti inferiori. Indicato per rassodare la muscolatura delle braccia e del busto (Beauty 1), o delle gambe (Beauty 2), lavora prevalentemente sulle fibre lente. Durata programma 29 minuti. Adatto a persone che non hanno mai fatto attività...

  • Page 30: Foto

    alzare l’intensità durante il programma e nei giorni successivi in modo graduale, al fine di produrre delle contrazioni del muscolo significative; durante la contrazione della macchina, contrarre volontariamente il muscolo; terminare un ciclo di 15/20 applicazioni per riscontrare i primi risultati; una applicazione per muscolo ogni due giorni con un giorno di riposo.

  • Page 31: Foto

    BEAUTY 13 • Elasticità tessuti. È un programma della durata di 19 minuti che stimola le fibre muscolari superficiali. Le frequenze utilizzate facilitano la rimozione di sostanze di accumulo in superficie e migliorano l’aspetto dinamico della cute. Intensità tale da provocare delle “vibrazioni superficiali”. Posizionare gli elettrodi in modo da formare un quadrato intorno alla zona da trattare.

  • Page 32: Foto

    Programmi Fitness (solo su versione Fitness) IMPORTANTE! Intensità di stimolazione durante la contrazione: il muscolo deve produrre una buona contrazione senza provocare dolore. Durante contrazione indotta dall’elettrostimolatore, è consigliabile contrarre volontariamente il muscolo per ridurre il senso di fastidio e migliorare la risposta propriocettiva: in questo modo, dopo la seduta di elettrostimolazione, il muscolo sarà...

  • Page 33: Foto

    L’indicazione base per ottenere i primi risultati è la seguente: due sedute a settimana (per distretto muscolare) per le prime tre settimane ad intensità medio/bassa, tre sedute a settimana per le successive tre settimane ad intensità elevata. L’aumento della intensità deve essere graduale ed eseguito trattamento dopo trattamento senza sovraffaticare i muscoli.

  • Page 34: Foto

    lavoro è sullo sviluppo della forza. Negli ultimi 5 minuti, il programma esegue una stimolazione contemporanea sui due canali per il rilassamento del muscolo. Intensità di stimolazione durante la contrazione: tale da provocare una buona contrazione dei muscoli + contrazione volontaria in modo da ridurre il senso di fastidio e raggiungere maggiori intensità.

  • Page 35: Caratteristiche Tecniche

    Piani di trattamento nella forza muscolare. Programma di allenamento settimanale N° di Muscolo Foto settimane Giorno 1 Giorno 3 Giorno 5 Giorno 7 Addominali – N° 1/20 Fitness6 F19+F6 forza base Pettorali – N° 7/17 F19+F6 forza base Quadricipiti – N°...
  • Page 36 2007/47/CE) per applicazioni di tipo medicale 17.Garanzia MIO-CARE è coperto da garanzia di 24 mesi a decorrere dalla data di acquisto sulle parti elettroniche. Le parti soggette ad usura (elettrodi e batterie) sono escluse dalla garanzia, a meno di evidenti difetti nella fabbricazione. La garanzia decade in caso di manomissione dell’apparecchio ed in caso d’intervento sullo stesso da parte di personale non autorizzato dal...
  • Page 37 8. Per qualsiasi controversia è competente in via esclusiva il foro di Venezia. MIO-CARE. Tutti i diritti sono riservati. MIO-CARE e il logo sono di proprietà di IACER Srl e sono registrati.

  • Page 38: User Manual

    User manual MIO-CARE Models: • Tens (20 programs) • Beauty (35 programs) • Fitness (55 programs) IACER S.r.l. MNPG95 Rev. 01 Ed. 28/09/12...
  • Page 39 Consult your doctor before using MIO-CARE if you suffer from health problems. Read the user manual and the electrode position manual before using MIO-CARE. Read the contraindications and warnings carefully. Manufactured in compliance with the 93/42/EEC (as amended by 2007/47/EC) directive concerning medical devices by IACER S.r.l.
  • Page 40 Page 41 Contraindications and side effects 4. Warnings Page 41 5. Legend of symbols marked on MIO-CARE and found in the manual Page 43 6. How to use MIO-CARE Page 44 Description of controls – Preliminary instructions – Operating instructions 7.

  • Page 41: Presentation

    • The device must not be used in the presence of patient monitoring equipment. • Do not use MIO-CARE with electrosurgical or shortwave or microwave therapy equipment or other equipments that send electrical impulses into the body. • Use of the device is prohibited to persons younger than 15 years or not adequately educated about device use through adult persons.
  • Page 42 • Consult a doctor before using MIO-CARE with metallic osteosynthesis devices. Muscle heaviness and cramps may be experienced in the event of prolonged muscle stimulation. Should this occur we recommend to suspende treatment with MIO-CARE for a few days. Make sure that the plug and battery charger are intact. Should one of these parts show any sign of damage, suspend use of the battery charger immediately and contact the retailer or manufacturer.

  • Page 43: Legend Of Symbols Marked On Mio-Care And Found In The Manual

    Select program group: Tens, Beauty or Fitness Program selector keys: the key is used to proceed with the selection process (with MIO-CARE TENS model the keys PRG+ and PRG- are used to proceed with the selection process). Keys used to increase/decrease Channel 1 and Channel 2 output current intensity IACER S.r.l.

  • Page 44: How To Use Mio-Care

    Ch1 and Ch2 are active Indicates the intensity selected for channel 1 Indicates the intensity selected for channel 2 Indicates low battery 6. How to use MIO-CARE. Description of controls. 1. CH1 output 2. CH2 output 3. Battery charger connector 4.
  • Page 45 9. Device running Preliminary instructions. Before using MIO-CARE clean the skin of the area to be treated; with the cable disconnected from MIO-CARE, connect the electrostimulation cable jacks to the self-adhesive electrodes; position the self-adhesive electrodes on the skin (see photos of electrode positions); connect the impulse transmission cables to the relative jacks (Channel 1 and/or Channel 2), then turn Mio-Care on.

  • Page 46: Battery Installation And Charging

    Select the program group using the MODE button (no selection is necessary for the TENS model). 4. Select the program using the PRG key (for the TENS model select the program using the PRG+ and PRG- keys). To start the session press key of the selected channel CH1 or CH2 and increase the output current intensity till the personal tolerance level is reached (stimulation comfort).

  • Page 47: Mio-Care Maintenance And Storage

    We recommend that MIO-CARE is switched off and the cables are removed from the connectors at the end of every session. MIO-CARE should be kept in the carry bag supplied, together with the rest of the equipment supplied with it, and carefully stored on a secure surface and protected from situations listed in the Warnings paragraph.

  • Page 48: Resolution Of Problems And Questions

    This may damage the cables. 9. Resolution of problems and questions. Any type of work on MIO-CARE must be carried out exclusively by the manufacturer or by an authorised dealer. In any event, any presumed malfunction of MIO-CARE must be verified before sending the device to the manufacturer.
  • Page 49 The stimulation intensity is displayed on the MIO-CARE screen for each channel in a scale progressing from 0 to 50. Once the initial intensity has been set, MIO-CARE will proceed until it reaches the end of the program and does not require any further action from the user.

  • Page 50: List Of Programs

    Warming up (fast) and trunk Endorphinic tens Resistance – upper Firming up – lower limbs (delayed) limbs and trunk Tens at maximum Toning up – upper limbs Resistance – lower values and trunk limbs Resistant strength – Anti-inflammatory Toning up – lower limbs...

  • Page 51: Programs Technical Specifications

    Programs Technical Specifications TENS programs Prg. PHASE 1 PHASE 2 PHASE 3 Total time 40 min frequency 90 Hz impulse width 50µs Total time 30 min frequency 1 Hz impulse width 200µs Total time 3 min frequency 150 Hz impulse width 200µs...

  • Page 52: Beauty Programs

    frequency 90 Hz frequency 70 Hz frequency 50 Hz impulse width 50µs impulse width 60µs impulse width 90µs Total time 20 min Total time 20 min T16* frequency 90 Hz frequency 70 Hz impulse width 50µs impulse width 60µs Total time 1 min Total time 30 min Total time 10 min: (3Hz- frequency 150 Hz...
  • Page 53 60Hz-300 µ s x 5 sec 75%) 70Hz-300 µ s x 5 sec 75%) x 40 cicles x 20 cicles Total time 4 min Total time 5 min: Total time 5 min: (5Hz- frequency 6 Hz frequency 12 Hz 250µs x 5sec 90%+ 30Hz impulse width 250µs impulse width 250µs 250µs x 5 sec 90% ) x 30...
  • Page 54 Total time 3 min Total time 3 min Total time 10 min (5Hz- frequency 6 Hz frequency 8 Hz 250µs x 7sec 80%+ 1Hz impulse width 250µs impulse width 250µs 250µs x 3 sec 100% + 30Hz-250µs x 5 sec 80%) x 40 cicles Total time 4 min Total time 15 min (3Hz-...
  • Page 55 Total time 4 min Total time 10 min (3Hz- Total time 10 min (3Hz- frequency 6 Hz 200µs x 12sec 90%+ 1Hz 200µs x 12sec 90%+ 1Hz F10* impulse width 200µs 200µs x 3 sec 100% + 200µs x 3 sec 100% + 100Hz-200µs x 5 sec 120Hz-200µs x 5 sec 80%) x 30 cicles...
  • Page 56 The rehabilitative action of TENS is represented by its power to reduce pain thereby restoring physiological conditions; more often than not this allows the patient to regain normal motor function.
  • Page 57 TENS 01 • Fast TENS (Medical program) Program also called conventional tens, used for analgesic purposes; its purpose is to induce the organism into blocking pain at the spine, in accordance with the “Gate Control Theory” by Melzack and Wall. Pain impulses leave part of the body (for example the hand) and run along the nerve tracts (through small-diameter nerve fibres) until they reach the central nervous system where the impulses are interpreted as pain.
  • Page 58 Program duration: 30 minutes. TENS 05 • Neck pain / Headache (Medical program) Specific program for the treatment of pain in the neck area.
  • Page 59 Position of electrodes from photo 1 to photo 20. Program duration: 24 minutes. TENS 12 • Atrophy - trophism rehabilitation (Medical program) This program acts selectively on slow-twitch fibres. Ideal for recovering muscle trophism after a long period of inactivity or an accident.
  • Page 60 TENS 18 • Microcurrent (Medical program) The use of microcurrent is very similar to conventional Tens, the only difference being the very fine electric impulse used that is sometimes more suitable for the sensibility of slightly anxious people or the more delicate parts of the body.
  • Page 61 Tens therapy can lessen the pain caused by this condition, but cannot cure it! Tens (Tens 1) can be combined with stimulation of the area to be treated using a low- frequency current (Tens 2) to relax the surrounding muscles.
  • Page 62 “periarthritis” program, the muscles surrounding the area to be treated must not contract, they should only produce slight “vibrations”. N.B. read the specific instructions on Tens 17 for the periarthritis program. 13. Beauty Programs (only for the Beauty and Fitness models) BEAUTY 1 •...
  • Page 63 a cycle of 15/20 applications must be completed before the first results can be seen; one application for each muscle every two days with a day of rest in between. It is possible to work on pairs of muscles, for example thighs and abdominal muscles, treating one set one day and the other the next day.
  • Page 64 The program produces sequential tonic contractions, reproducing the typical effect of electronic lymphatic drainage. There are no real limits of application for these programs, which can be practiced until the desired result has been achieved. Stimulation intensity must be sufficient to produce good muscle contractions during the treatment but not enough to cause any soreness.
  • Page 65 thighs Lipolysis - glutei No. 19 No. 23 (Ch1 on right hip Lipolysis - hips Ch2 on left hip) No. 15+16 (4 Ch1 electrodes on right arm Lipolysis - arms and 4 Ch2 ones on left arm). WARNING: MODERATE INTENSITY DURING THE FIRST TWO WEEKS, INCREASING IN THE FOLLOWING WEEKS Fitness Programs (only for the Fitness version).
  • Page 66 FITNESS 6/7 • Basic strength - upper limbs and trunk (6), lower limbs (7). The Basic strength program is used in sport to develop basic strength, which for definition is the maximum tension that a muscle can exert against constant resistance. The contractions alternate with periods of active recovery during the work phase, allowing the muscle to be trained without subjecting it to stress and improving oxygenation of the same muscle.
  • Page 67 FITNESS 14 • Agonist / Antagonist. The electronic stimulator produces contractions alternated between 2 channels: during the first 4 minutes of warm-up the 2 channels work simultaneously, during the central work phase (15 minutes) muscle contractions are alternated between Channel 1 (agonist muscles) and Channel 2 (antagonist muscles).

  • Page 68: Technical Specifications

    Treatment programs for muscle strength. Weekly training program No. of Muscle Photo weeks Day 1 Day 3 Day 5 Day 7 Abdominal muscles - basic No. 1/20 Fitness6 F19+F6 strength Pectoral muscles - No. 7/17 F19+F6 basic strength Quadriceps – No.
  • Page 69 17.Warranty Make reference to the national laws for any warranty conditions by contacting the national distributor (or directly the manufacturer IACER ). MIO-CARE. All rights reserved. MIO-CARE and logo are owned by IACER Srl and are registrered. IACER S.r.l.
  • Page 70 Mode d'emploi MIO-CARE Modèles : • Tens (20 programmes) • Beauty (20 programmes TENS + 15 programmes BEAUTY) • Fitness (20 programmes TENS + 15 programmes BEAUTY+ 20 programmes FITNESS) IACER S.r.l. MNPG95 Rev. 01 Ed. 28/09/12...
  • Page 71 ATTENTION : MIO-CARE EST UN DISPOSITIF MEDICAL. En présence d'un quelconque problème de santé utiliser MIO-CARE uniquement après avoir consulté votre médecin. Lire attentivement le mode d'emploi et consulter la position électrodes avant d'utiliser MIO-CARE. Lire attentivement les contre-indications et les précautions d'emploi.
  • Page 72 Instructions de fonctionnement Rechargement des batteries p.79 Manutention et conservation de MIO-CARE p.80 Résolution des problèmes et réponses aux demandes p.81 Electrostimulation et intensité de stimulation avec MIO-CARE p.82 Liste des programmes p.83 Programmes T.E.N.S. /rééducation p.90 Programmes Beauty p.96 Programmes Fitness p.99...

  • Page 73: Présentation

    : les rougeurs disparaissent normalement quelques minutes après le traitement. Si elles persistent consulter un médecin. 4. Précautions d'emploi. MIO-CARE a été conçu et réalisé pour fonctionner uniquement avec les batteries internes, rechargeables. • Il est interdit d'utiliser le dispositif en présence d'appareils de surveillance des patients.
  • Page 74 Pour l'utilisation des électrodes suivre les indications figurant dans le présent mode d'emploi et sur l'emballage des électrodes. Utiliser des électrodes monopatient, fournies exclusivement par le producteur ou par le revendeur, et éviter soigneusement l'échange d'électrodes entre utilisateurs différents. MIO-CARE est testé et garanti pour l'utilisation avec les électrodes fournies. •...

  • Page 75: Légende Des Symboles Figurant Sur Mio-Care Et Dans Le Mode D'emploi

    • Utiliser seulement les accessoires fournis par le fabriquant Attention : l'appareil fourni un courant supérieur à 10 mA. 5. Légende des symboles figurant sur MIO-CARE et dans le mode d'emploi ETIQUETTE CE Fare riferimento alle istruzioni per il funzionamento Produit conforme à...
  • Page 76 Sélection du groupe de programmes : Tens, Beauty ou Fitness Touches de sélection des programmes : la touche permet d'avancer dans la sélection (dans le modèle MIO-CARE TENS appuyer sur les touches PRG+ e PRG- pour sélectionner le programme choisi).

  • Page 77: Guide D'utilisation De Mio-Care

    6. Guide d'utilisation de MIO-CARE Description des commandes. 1. Sortie canal 1 2. Sortie canal 2 3. Prise du chargeur 4. Affichage 5. Augmente l’intensitè CH1 6. Diminue l’intensitè CH1 14. Programme suivant (seulement dans le modèle TENS), Selectionne group programmes (modèles BEAUTY et...
  • Page 78 2. L’écran affiche en haute le numéro totale des programmes, dans la partie centrale à gauche le numéro du programme choisi et à la droite la durée totale du programme. 3. Sélectionner le group de programme à l'aide de la touche MODE (dans le modèle TENS il n’y a pas la sélection).
  • Page 79 6. L'intensité de la stimulation est affichée sur l'écran de MIO-CARE, pour chaque canal avec une échelle croissante de 0 à 50. 7. A la fin du programme (toujours préréglé à l'usine), le stimulateur affichera le menu initial du programme choisi en réglant l'intensité sur zéro.

  • Page 80: Rechargement Des Batteries

    : il ne contient pas d'éléments réparables. 8. Manutention et conservation de MIO-CARE. Il est conseillé de mettre hors tension MIO-CARE à la fin de chaque séance, et de retirer les câbles des prises appropriées. MIO-CARE devra être conservé à l'intérieur du sac spécialement fourni, avec tous les éléments dont il est équipé, et rangé...

  • Page 81: Résolution Des Problèmes Et Réponses Aux Demandes

    Il est conseillé d'effectuer un contrôle du fonctionnement du dispositif tous les 24 mois auprès du producteur. Le fabriquant considère que le dispositif MIO-CARE ne peut pas être réparé par un personnel extérieur à l'entreprise. Toute intervention dans ce sens de la part d'un personnel non autorisé...
  • Page 82 Les types d'impulsions peuvent être divisés comme suit : Impulsion tens : dans les programmes tens, l'intensité est réglée entre le seuil de perception et le seuil de la douleur. La limite maximale est atteinte au moment où la musculature autour de la zone traitée commence à...
  • Page 83 ; il est conseillé d'atteindre un seuil de stimulation moyen, toujours en dessous du seuil de la douleur. 11. Liste des programmes TENS BEAUTY FITNESS Tens conventionnel Raffermissement des Echauffement (rapide) membres supérieurs...
  • Page 84 Contractions phasiques séquentielles des membres inférieurs Incontinence d'effort Décontractant Incontinence Massage profond d'urgence Specifiques des programmes Programmes Tens Prog. PHASE 1 PHASE 2 PHASE 3 temps tot 40 min fréquence 90 Hz Amplitude des impulsions 50µs temps tot 30 min fréquence 1 Hz...
  • Page 85 temps tot 20 min temps tot 20 min fréquence 90 Hz fréquence 60 Hz Amplitude des impulsions Amplitude des impulsions 50µs 60µs temps tot 10 min temps tot 10 min temps tot 10 min fréquence 110 Hz fréquence 90 Hz fréquence 70 Hz Amplitude des impulsions Amplitude des impulsions...
  • Page 86 cycles temps tot 30 min fréquence 90 Hz Amplitude des impulsions 50µs temps tot 4 min temps tot 5 min: (3Hz- fréquence 8 Hz 150µs x 5sec 80%+ T19* Amplitude des impulsions 70Hz-150µs x 5 sec 70%) 150µs x 30 cycles temps tot 4 min temps tot 5 min: (3Hz- fréquence 8 Hz...
  • Page 87 250 µ s 250 µ s (90%) 30Hz 250 µ s x 5 sec 90% ) x 30 cycles temps tot 4 min temps tot 10 min: (5Hz- fréquence 12 Hz 100µs x 10sec 90%+ amplitude des impulsions 20Hz 100µs x 5 sec 90% 100µs ) x 40 cycles temps tot 4 min...
  • Page 88 5 sec 80%) x 40 cycles temps tot 4 min temps totale 15 min (3Hz- temps tot 15 min (3Hz- fréquence 6 Hz 200µs x 9sec 80%+ 1Hz 200µs x 9sec 80%+ amplitude des impulsions 200µs x 3 sec 100% + 1Hz 200µs x 3 sec 200µs 20Hz-200µs x 8 sec 80%)
  • Page 89 temps tot 4 min temps totale 10 min (3Hz- temps tot 10 min (3Hz- fréquence 6 Hz 300µs x 12sec 90%+ 1Hz 300µs x 12sec 90%+ F11* amplitude des impulsions 300µs x 3 sec 100% + 1Hz 300µs x 3 sec 300µs 100Hz-300µs x 5 sec 100% + 120Hz-300µs x...
  • Page 90 Nous rappelons la grande capacité de l'électrostimulateur comme instrument antalgique et la fonction de la douleur comme indicateur de pathologies de plusieurs genres ! Les programmes du présent paragraphe de Tens 1 à Tens 20 ont une nature antalgique. Il est recommandé de lire attentivement le mode d'emploi avant d'utiliser MIO-CARE.
  • Page 91 : pour simplifier davantage le fil qui conduit l'information de la douleur est obstrué. La durée du traitement ne doit pas être inférieure à 30/40 minutes. La tens conventionnelle est un courant qui peut être utilisé dans le traitement des douleurs quotidiennes en général.
  • Page 92 1. L'intensité est réglée de manière à produire un léger fourmillement sur la zone traitée, en évitant la contraction des muscles environnants. Durée du programme : 30 minutes. TENS 5 ● Cervicalgie / Céphalée (Programme médical) Programme spécifique pour le traitement de la douleur de la zone cervicale.
  • Page 93 1 à 20. Durée du programme : 29 minutes. TENS 13 ● Douleurs de la main et du poignet (Programme médical) Ce programme est indiqué dans le cas de douleurs diverses à la main et au poignet : endolorissement lié...
  • Page 94 TENS 18 ● Micro courant (Programme médical) L'utilisation du micro courant est tout à fait assimilable à la Tens conventionnelle, à la seule différence qu'on utilise une impulsion électrique très étroite qui, parfois, s'adapte mieux à la sensibilité de personnes légèrement anxieuses ou à des parties du corps délicates.
  • Page 95 La Tens est une thérapie qui soulage la douleur provoquée par cette pathologie, mais elle ne la soigne pas ! En association avec la Tens (Tens 1) il est possible de stimuler la zone à traiter avec un courant à basse fréquence (Tens 2) afin de provoquer une décontraction de la musculature environnante.
  • Page 96 Cruralgie TENS 6 15/20 Journalière, ou 2 Photo 18 avec toutes fois par jour les électrodes placées vers l'intérieur de la cuisse Epicondylit TENS 15 15/20 Journalière, ou 2 Photo 29 fois par jour Douleur TENS 1 10/20 Journalière, ou 2...
  • Page 97 Programmes indiqués pour tonifier la musculature des bras et du buste (Beauty 3) ou des jambes (Beauty 4), qui travaillent principalement sur les fibres rapides. Durée du programme : 29 minutes. Adaptés aux personnes qui pratiquent déjà une activité physique modérée. Comment procéder : identifier le muscle à...
  • Page 98 augmenter avec une extrême prudence jusqu'à l'obtention d'un bon niveau de stimulation, représenté par une bonne activation des muscles. IMPORTANT : il n'est pas nécessaire d'atteindre des niveaux d'intensité qui provoquent une gêne ! L'équation "plus de douleur = plus de bénéfice" est totalement fausse et contreproductive.
  • Page 99 Programme de traitement du raffermissement musculaire et de la lipolyse. Programme d'entraînement Nombre Muscle Photo hebdomadaire semaines Jour 1 Jour 3 Jour 5 Jour 7 Abdominaux N° 1 à 20 Beaut B14 + raffermissement y 14 Abdominaux N° 20 post partum Pectoraux N°...
  • Page 100 minutes. Position des électrodes : photo de 01 à 20. Intensité de stimulation : moyenne ; le muscle doit travailler sans être fatigué. FITNESS 2 ● Résistance des membres supérieurs et du buste (2), et des membres inférieurs (3). Le programme Résistance est utilisé dans un cadre sportif pour augmenter la capacité de résistance musculaire, avec un travail principalement sur les fibres lentes.
  • Page 101 Les programmes de force explosive favorisent l'augmentation de la capacité explosive et de la rapidité de la masse musculaire, avec des contractions de renforcement extrêmement brèves et une récupération active très longue, pour permettre au muscle de récupérer de son effort. Normalement il convient d'avoir effectué...
  • Page 102 Ces programmes peuvent être suivis en utilisant des électrodes adhésives. L'intensité doit être suffisante pour assurer de bonnes contractions mais sans produire de courbature. Le travail principal s'effectue sur les fibres lentes. FITNESS 17/18 ● Contractions phasiques séquentielles des membres supérieurs et du buste (17) et des membres inférieurs (18).
  • Page 103 Manutention et conservation : se référer aux indications contenues dans le chapitre 8 "Manutention et conservation de MIO-CARE". Attention : l'appareil fourni un courant supérieur à 10 mA. IACER S.r.l. MNPG95 Rev. 01 Ed. 28/09/12...
  • Page 104 17. Garantie. En ce qui concerne la garantie faire référence aux lois nationales en contactant le distributeur national (ou directement le fabriquant IACER). MIO-CARE. Tous droits réservés. MIO-CARE et le logo sont la propriété exclusive d’I.A.C.E.R. Srl et sont enregistrés.

  • Page 105: Manual Del Usuario

    Manual del usuario MIO-CARE Modelos: • Tens (20 programas tens) • Beauty (20 programas tens + 15 programas beauty) • Fitness (20 programas tens + 15 programas beauty + 20 programas fitness) IACER S.r.l. MNPG95 Rev. 01 Ed. 28/09/12...
  • Page 106 MIO-CARE sólo después de consultar a su médico. Lea atentamente el manual para el usuario y el de la posición de los electrodos antes de utilizar MIO-CARE. Lea con atención las contraindicaciones y las advertencias. Producto conforme con la directiva 93/42/EEC (y 2007/47/EC) para aplicaciones de tipo médico.
  • Page 107 3. Posibilidades de uso Pág. 108 Contraindicaciones y efectos colaterales 4. Advertencias Pág. 108 5. Leyenda de símbolos usados en MIO-CARE y su manual Pág. 110 6. Guía de uso de MIO-CARE Pág. 112 Descripción de mandos - Instrucciones preliminares - Instrucciones operativas 7.
  • Page 108 • Está prohibido el uso del dispositivo en presencia de aparatos que monitorizan a pacientes. • No utilice MIO-CARE con aparatos de electrocirugía o terapia con ondas cortas o microondas u otros dispositivos que envíen impulsos eléctricos al cuerpo.
  • Page 109 Utilice electrodos mono uso, proporcionados exclusivamente por el productor o el revendedor, y evite meticulosamente el intercambio de electrodos entre distintos usuarios. MIO-CARE es testado y garantizado para el uso con los electrodos en dotación.
  • Page 110 • No utilice objetos afilados o puntiagudos en el teclado del dispositivo. • Utilice únicamente los accesorios suministrados por el fabricante. Precaución: El dispositivo suministra corriente a más de 10 mA. 5. Leyenda de los símbolos utilizados en MIO-CARE y su manual. ETIQUETA CE Consulte las instrucciones de funcionamiento Producto conforme con la directiva 93/42/EEC (y 2007/47/EC).
  • Page 111 Selección de grupo de programas: Tens, Beauty o Fitness. Teclas de selección de programa: la tecla permite avanzar en la selección. (En el modelo MIO-CARE TENS son PRG y PRG para seleccionar el programa deseado). Teclas de aumento/ disminución de intensidad de corriente en salida de canal 1 y 2.
  • Page 112 6. Guía para el uso de MIO-CARE Descripción de los mandos. 1. Salida CH1 2. Salida CH2 3. Conectador de recargas 4. Visualizador 5. Aumentar intensidad canal 1 6. Disminuir intensidad canal 1 Siguiente programa (solo en el modelo TENS) Seleccionar...
  • Page 113 3. Seleccionar el grupo de programas con la tecla MODE (en la versión TENS no se realiza la selección). 4. Seleccionar el programa con la tecla PRG (en la versión TENS se realiza la selección con las teclas PRG+ y PRG-).
  • Page 114 Inserte la batería en el compartimiento y cierre la cubierta. Las baterías deben ser manejados por adultos: Mantener fuera del alcance de los niños. El equipo MIO-CARE está dotado de una batería recargable de Nichel-metalidrato de 800mAh con nueva tecnología LL (long lasting) de baja autodescarga.
  • Page 115 8. Mantenimiento y conservación de MIO-CARE Se aconseja apagar MIO-CARE al final de cada sesión, además de quitar los cables de los específicos conectores. MIO-CARE debe ser conservado en la bolsa en dotación, junto a todos sus elementos, y guardado con cuidado en un lugar seguro y protegido de las situaciones indicadas en el párrafo Advertencias.
  • Page 116 Es aconsejable efectuar en la sede del productor un control funcional del dispositivo cada 24 meses. El fabricante no considera el dispositivo MIO-CARE reparable por parte de personal externo a la empresa misma. Cualquier intervención en este sentido, por parte de personal no autorizado por el constructor, se considera violación del dispositivo, y exime al fabricante de la garantía y...
  • Page 117 Los tipos de impulsos pueden ser subdivididos de la siguiente manera: Impulso Tens: en los programas tens, la intensidad se regula entre el umbral de percepción y el de dolor. El límite máximo está representado por el momento en que la musculatura entorno al área tratada inicia a contraerse.
  • Page 118 Tens convencional miembros superiores y Calentamiento (rápido) tronco Tens endorfínica Fortalecimiento Resistencia miembros (retrasada) miembros inferiores superiores y tronco Tens con valores Tonificación miembros Resistencia miembros máximos superiores y tronco inferiores Fuerza resistente Tonificación miembros Antiinflamatorio miembros superiores y inferiores...
  • Page 119 Incontinencia por Relajante esfuerzo Incontinencia por Masaje profundo urgencia Características técnicas de los programas Programas TENS Prog. FASE 1 FASE 2 FASE 3 duración 40 min frecuencia 90 Hz amplitud de impulso 50µs duración 30 min frecuencia 1 Hz amplitud de impulso 200µs...
  • Page 120 Hz – 150 µ s + 5 sec 100 Hz – 120 µs) x 120 cicli duración 4 min duración 10 min (3Hz- duración 10 min (3Hz- frecuencia 6 Hz 250µs x 7sec 80% + 1Hz 250µs x 7sec 80%+ amplitud de impulso T11* 250µs x 3 sec 100% +...
  • Page 121 duración 4 min duración 15 min: (3Hz- duración 10 min: (3Hz- frecuencia 6 Hz 300µs x 7sec 80%+ 1Hz 300µs x 7sec 80%+ amplitud de impulso 300µs x 3 sec 100% + 1Hz 3-00µs x 3 sec 300µs 20Hz-300µs x 5 sec 80%) 100% + 30Hz-300µs x x 60 ciclos 5 sec 80%) x 40 ciclos...
  • Page 122 B12* amplitud de impulso ch1/ch2 80% + 40Hz- amplitud de impulso 200µs 200µs x 6 sec ch1 80%+ 200µs (80%) 40Hz-200µs x 6 sec ch2 80%) x 60 ciclos duración 4 min duración 10 min: duración 5 min frecuencia 10 Hz frecuencia 12 Hz (5Hz-100µs x 5 sec 100% B13*...
  • Page 123 duración 4 min duración 10 min (3Hz- duración 10 min (3Hz- frecuencia 6 Hz 200µs x 7sec 80%+ 1Hz 200µs x 7sec 80%+ amplitud de impulso 200µs x 3 sec 100% + 1Hz 200µs x 3 sec 200µs 50Hz-200µs x 5 sec 75%) 100% + 60Hz-200µs x x 40 ciclos 5 sec 75%) x 40 ciclos...
  • Page 124 A nivel académico, la TENS se distingue en diversas categorías, según el mecanismo que se utiliza para obtener el efecto de reducción del dolor. Los tipos principales son la TENS convencional (o antálgica rápida), la TENS training tipo electroacupuntura (o antálgica...
  • Page 125 TENS con valores máximos, de acción antidrómica y consiguiente efecto anestésico local inmediato. La función rehabilitante de la TENS se debe a su capacidad de reducir el dolor, restableciendo las condiciones fisiológicas; lo que permite que el paciente retome generalmente una funcionalidad motora normal.
  • Page 126 La intensidad seleccionada es la máxima soportable (muy por encima del límite de la tens convencional, por lo tanto, con vistosa contracción de los músculos del área tratada). Por este motivo, esta estimulación es ciertamente la menos tolerada, pero muy eficaz.
  • Page 127 Duración del programa: 40 minutos. Posición de los electrodos: siga las indicaciones del manual de posiciones, fotografías 27 y 28. TENS 7 • Distorsiones / Contusiones (Programa médico) Después de este tipo de infortunios, el programa logra su eficacia con una acción inhibitoria del dolor a nivel local, produciendo tres impulsos diferentes de acción selectiva.
  • Page 128 áreas tratadas. Posición de los electrodos: fotografía 1 a 20. Duración del programa: 24 minutos. TENS 12 • Atrofia - recuperación del trofismo (Programa médico) Este programa trabaja de modo selectivo sobre las fibras lentas. Es ideal para la recuperación del trofismo muscular después de un largo período de inactividad o infortunio.
  • Page 129 El programa Tens 17 está compuesto por varias fases, entre las cuales la Tens y las fases de estimulación muscular que mejoran el tono de los músculos entorno a la articulación.
  • Page 130 La Tens es una terapia que alivia el dolor provocado por la patología, ¡pero no la cura! Junto a la Tens (Tens 1) se puede estimular el área a tratar con una corriente de baja frecuencia (Tens 2) para provocar una relajación de la musculatura interesada.
  • Page 131 Neuralgia del trigémino TENS 18 10/12 Diaria Fotografía 24 TENS 1 + Diaria, hasta 2 veces Tortícolis 8/10 Fotografía 25 TENS 9 por día Periartritis TENS 17 15/20 Diaria Fotografía 26 Importante: en todos estos programas, la intensidad de estimulación debe ser regulada entre el umbral de percepción del impulso y el momento en que el impulso inicia a provocar dolor.
  • Page 132 Durante la contracción provocada por la máquina, contraiga voluntariamente el músculo. Después de un ciclo de 15/20 aplicaciones se notarán los primeros resultados; una aplicación por músculo cada dos días, con un día de reposo. Es posible trabajar sobre dos grupos de músculos, sobre los muslos y los abdominales por ejemplo, tratando un día unos y al siguiente los otros.
  • Page 133 BEAUTY 9/10/11/12 • Lipólisis de abdomen (9), muslos (10), glúteos y caderas (11), brazos (12). Estos programas con específica acción drenante, aumentan la microcirculación en el interior y el entorno de las fibras musculares tratadas, provocando además contracciones rítmicas y facilitando el flujo de las sustancias algógenas y la actividad linfática.
  • Page 134 fortalecimiento Brazos bíceps N° 2/15 B14 + B1 fortalecimiento Brazos tríceps N° 3/16 B14 + B1 fortalecimiento Lipólisis N° 20 abdomen Lipólisis muslos N° 21 Lipólisis glúteos N° 19 N° 23 (ch1 sobre flanco Lipólisis der. ch2 sobre flanco caderas izq.) N°...
  • Page 135 FITNESS 4/5 • Fuerza resistente miembros superiores y tronco (4), miembros inferiores (5) El programa ha sido estudiado para favorecer un incremento de la resistencia al esfuerzo, o sea, a sostener durante más tiempo un esfuerzo intenso en las zonas musculares sometidas a estimulación.
  • Page 136 En un atleta con características de resistencia, el programa de capilarización resulta muy útil tanto para la recuperación después de sesiones intensas de trabajo aeróbico, antes de sesiones de trabajo anaeróbico, como en los períodos de imposibilidad de entrenamiento (mal tiempo, infortunios).
  • Page 137 FITNESS 19 • Relajante Apropiado para todos los deportes, después de las competiciones y los entrenamientos más duros, en particular, después de esfuerzos prolongados e intensos. Se debe utilizar inmediatamente después del esfuerzo. Favorece la acción de drenaje y capilarización, mejorando la oxigenación del músculo y favoreciendo la eliminación de las sustancias de síntesis producidas durante el esfuerzo.
  • Page 138 (aconsejamos llenar y enviar el talón azul de garantía). Al final de la garantía hacer referencia a las leyes nacionales contactando la distribuidora nacional (o directamente el fabricante IACER). MIO-CARE. All rights reserved. MIO-CARE and logo are owned by IACER Srl and are registered.
  • Page 139 Benutzerhandbuch MIO-CARE Modelle: Tens (20 Programme tens) Beauty (20 Programme tens + 15 beauty ) Fitness (20 Programme tens + 15 beauty + 20 fitness) IACER S.r.l. MNPG95 Rev. 01 Ed. 28/09/12...
  • Page 140 Verwenden Sie MIO-CARE bei jeder Art von Beschwerden nur in Absprache mit Ihrem behandelnden Arzt. Lesen Sie vor dem Gebrauch von MIO-CARE aufmerksam das Benutzerhandbuch und die Anleitung zur Positionierung der Elektroden durch. Studieren Sie vor der Anwendung der medizinischen Programme aufmerksam die Angaben zu Gegenanzeigen und die Hinweise durch.
  • Page 141 3. Anwendungsbereiche S. 142 Gegenanzeigen und Nebenwirkungen 4. Hinweise S. 142 5. Erklärung der Symbole auf dem MIO-CARE und im Handbuch S. 145 6. Der Gebrauch des MIO-CARE S. 146 Übersicht der Befehle – Einführende Anweisungen - Betriebsanleitung 7. Aufladen der Batterien S.

  • Page 142: Präsentation

    1 Anleitung zur Positionierung der Elektroden 1 Etui 3. ANWENDUNGSBEREICHE Der Elektrostimulator MIO-CARE ist ein medizinisches Gerät, das für die Anwendung für zu Hause ausschlieslich für Erwachsene geeignet ist. Nutzer des Gerätes sollten vor Gebrauch gründlich das Benutzerhandbuch durchlesen. Mit Hilfe von MIO-CARE werden dem menschlichen Körper elektrische Mikroimpulse verabreicht, die Energie erzeugen.
  • Page 143 Sauerstoffkonzentration, im Beisein von Aerosolgeräten oder in äußerst feuchten Räumen anwenden, nicht während dem Duschen oder dem Baden benutzen). • Trägt der Patient Metallteile z.B. Prothesen, sollte vor der Anwendung von MIO-CARE ein Arzt konsultiert werden. Im Fall längerer Muskelstimulation können Empfindungen von Muskelschwere sowie Muskelkrämpfe auftreten.
  • Page 144 • Wenn die Elektrode nicht mehr an der Haut haftet, darf sie nicht mehr verwendet werden. • Die Elektrode nur auf gesunde Haut verwenden. Es muss sichergestellt werden, dass die Elektrode gut auf der Haut haftet, um Hautreizungen zu vermeiden. •...

  • Page 145: Erklärung Der Symbole Auf Dem Mio-Care Und Im Handbuch

    MODE Menüaufruf Programmgruppenauswahl: Tens, Beauty oder Fitness Programm-Wahltaste: Mit dieser Taste geht man zur Programmwahl (Der MIO-CARE TENS verfügt, für die Wahl des gewünschten Programms, über die Tasten PRG+ und PRG-). Tasten für Erhöhung/Verminderung der Stromstärke am Ausgang des Kanals...

  • Page 146: Der Gebrauch Des Mio-Care

    2. Ausgang CH2 3. Anschluss Batterieladegerät 4. Display 5. Erhöhung der Stromstärke 6. Verringerung der Stromstärke 7. Darauffolgendes Programm (nur für das Modell TENS), Programmgruppenwahl (Modelle BEAUTY und FITNESS) 8. Erhöhung Stromstärke CH2 9. Verringerung Stromstärke CH2 10. Vorheriges Programm (Nur für...
  • Page 147 3. Mit der Taste MODE die Programmgruppe wählen (bei der Version TENS wird keine Wahl durchgeführt). 4. Mit der Taste PRG das Programm wählen (bei der Version TENS wird das Programm mit den Tasten PRG+ e PRG- gewählt). 5. Für den Beginn des Arbeitsabschnittes muss die Taste der benutzten Kanäle CH1 bzw.

  • Page 148: Aufladen Der Batterien

    Befehl zum Programmstopp: Wenn das Programm läuft, kann es durch einmaliges Drücken der Taste ON/OFF beendet werden. Achtung: Sollte in einem Zeitraum von mehr als zwei Minuten kein Vorgang erfolgen, wird sich der MIO-CARE automatisch ausschalten, um die Batterie zu schützen. 7. Installierung und Aufladung der Batterie Batterieinstallation.
  • Page 149 Nur erwachsene Personen dürfen die Batterien handhaben: die Batterie nicht in Reichweite von Kindern aufbewahren. Das Gerät MIO-CARE ist mit einer wiederaufladbaren Batterie aus metallhydriertem Nickel von 800mAh, mit neuer Technologie mit niedriger Selbstentladung (long lasting) ausgestattet. Das Display zeigt an, wenn die Batterie leer ist .

  • Page 150: Wartung Und Aufbewahrung Des Mio-Care

    Es wird geraten, alle 24 Monate von der Herstellerfirma eine Funktionskontrolle des Gerätes durchführen zu lassen. Der Hersteller garantiert nur für das Gerät MIO-CARE wenn es von dem eigenem Personal reparierbar wurde. Jeder Eingriff durch Personal, das nicht von der Herstellerfirma autorisiert ist, wird als unsachgemäßer Gebrauch des Gerätes betrachtet und enthebt den Hersteller von...

  • Page 151: Elektrostimulierung Mit Mio-Care Und Intensität Der Stimulation

    In allen Programmen läuft der MIO-CARE, nach Eingabe der Startintensität, selbstständig bis zum Programmende ohne weitere Eingaben des Benutzers. Folgende Impulstypen lassen sich unterscheiden: 1.Impuls Tens: Für die Programme Tens. Die Intensität kann innerhalb der Spanne zwischen Wahrnehmungs- und Schmerzgrenze variieren. Die obere Grenze wird durch den Moment IACER S.r.l.
  • Page 152 definiert, in welchem sich die Muskulatur um die behandelte Zone herum kontrahiert. Es wird geraten, unterhalb dieser Grenze zu bleiben. 2. Lipolyse-/Drainageimpuls: Der so genannte „Pumpeffekt“ entsteht durch sequenzielle tonische Kontraktionen. Die Intensität muss stark genug sein, um diese Kontraktionen hervorzurufen: Je stärker die Kontraktion ist, um so größer ist der ausgelöste Pumpeffekt.

  • Page 153: Liste Der Unterprogramme

    11. LISTE DER PROGRAMME TENS BEAUTY FITNESS Tens konventionell Straffung obere Aufwärmen (schnell) Gliedmaßen und Rumpf Tens Endorphin Straffung untere Ausdauer obere (verzögert) Gliedmaßen Gliedmaßen und Rumpf Tens Kräftigung obere Ausdauer untere Hyperstimulation Gliedmaßen und Rumpf Gliedmaßen Entzündungshemm Kräftigung untere Ausdauerkraft obere Gliedmaßen...
  • Page 154 Technische Programmeigenschaften Programme TENS Prog. PHASE 1 PHASE 2 PHASE 3 Gesamtzeit 40 min Frequenz 90 Hz Pulsbreite 50µs Gesamtzeit 30 min Frequenz 1 Hz Pulsbreite 200µs Gesamtzeit 3 min Frequenz 150 Hz Pulsbreite 200µs Gesamtzeit 30 min Frequenz 120 Hz Pulsbreite 50µs...
  • Page 155 Frequenz 70 Hz Frequenz 2 Hz Frequenz 90 Hz Pulsbreite 60µs Pulsbreite 150µs Pulsbreite 50µs Gesamtzeit 20 min Gesamtzeit 10 min Gesamtzeit 10 min T15* Frequenz 90 Hz Frequenz 70 Hz Frequenz 50 Hz Pulsbreite 50µs Pulsbreite 60µs Pulsbreite 90µs Gesamtzeit 20 min Gesamtzeit 20 min Frequenz 90 Hz...
  • Page 156 Gesamtzeit 4 min Gesamtzeit 10 min: (3Hz- Gesamtzeit 5 min: Frequenz 6 Hz 200µs x 7sec 80%+ 1Hz (3Hz-200µs x 7sec Pulsbreite 200µs 200µs x 3 sec 100% + 80%+ 1Hz 200µs x 3 sec 100% + 70Hz- 60Hz-200µs x 5 sec 70%) x 40 Zyklen 200µs x 5 sec 70%) x 20 Zyklen...
  • Page 157 cicli Gesamtzeit 10 min : Gesamtzeit 5 min Gesamtzeit 10 min Frequenz 3 Hz Frequenz 1 Hz (70Hz-70µs x 5 sec 100% B15* Pulsbreite 300µs Pulsbreite 300µs + 3Hz 200µs x 5 sec 100%) x 60 Zyklen Programmi FITNESS Gesamtzeit 3 min Gesamtzeit 3 min Gesamtzeit 10 min Frequenz 6 Hz...
  • Page 158 Pulsbreite 200 µ s 200 µ s x 3 sec 100% + 80%+ 1Hz 200 µ s x 3 sec 100% + 80Hz- 70Hz-200µs x 5 sec 80%) x 40 Zyklen 200µs x 5 sec 80%) x 40 Zyklen Gesamtzeit 4 min Gesamtzeit 10 min (3Hz- Gesamtzeit 10 min Frequenz 6 Hz...

  • Page 159: Programme T.e.n.s. / Rehabilitation

    Eigenschaften als Instrument zur Schmerzlinderung verfügt. Es muss aber auch beachtet werden, dass Schmerz ein Indikator für verschiedene Erkrankungen sein kann! Die Programme Tens 1 bis Tens 20, die in diesem Abschnitt behandelt werden, sind schmerzstillender Natur. Lesen Sie deshalb das Handbuch aufmerksam durch, bevor Sie Anwendungen mit dem MIO-CARE vornehmen.
  • Page 160 Immobilität reduziert die metabolische Aktivität und führt damit zur verminderten Ausscheidung von halogenen (Schmerz hervorrufenden) Substanzen. Damit ist ein Teufelskreis in Gang gesetzt. TENS reduziert hier nicht nur den Schmerz, sondern induziert eine Stimulation der Muskulatur, die für eine Erhöhung der metabolischen Aktivität, eine verbesserte Blutzirkulation und für eine bessere Versorgung des Gewebes mit Nährstoffen sorgt.
  • Page 161 Stimulierung ist v. a. nach Traumen oder Prellungen gut anzuwenden, die eine rasche Behandlung verlangen. Die Intensität wird bis zur Toleranzgrenze eingestellt (deutlich jenseits der Tens konventionell, was zu einer deutlichen Kontraktion der umliegenden Muskeln führt). Auf Grund dieses Effektes wird diese Form der Stimulierung sicher eher unangenehm für den Patienten sein, führt aber zu sehr guten Behandlungsergebnissen.
  • Page 162 TENS 6 • Lumbalgie Ischialgie (medizinisches Programm) Programm zur Behandlung von Schmerzen im Lumbalbereich und/oder entlang des Ischiasnervs. Die Intensität wird zwischen der Wahrnehmungsgrenze und der Schmerzgrenze eingestellt. Die Obergrenze wird durch den Moment definiert, in dem die umliegende Muskulatur beginnt zu kontrahieren. Eine Stimulation mit höherer Intensität wird nicht die Effektivität dieses Programms erhöhen, sondern nur unangenehme Empfindungen beim...
  • Page 163 Lassen Sie einen Tag Ruhepause zwischen den Anwendungen. Die Intensität sollte so eingestellt werden, dass sie deutliche Muskelkontraktionen in den behandelten Bereichen hervorruft. Position der Elektroden: Fotos Nr. 1 bis Nr. 20. Programmdauer: 24 Minuten TENS 12 • Atrophieprävention – Regeneration der Versorgung (medizinisches Programm) Dieses Programm setzt selektiv an den langen Muskelfasern an.
  • Page 164 TENS 18 • Mikrostrom (medizinisches Programm) Die Anwendung von Mikrostrom ist im Großen und Ganzen der konventionellen Tens vergleichbar. Der einzige Unterschied liegt darin, dass bei der Mikrostromtherapie ein sehr kurzer elektrischer Impuls verwendet wird, der manchmal für empfindliche, ängstliche Menschen oder sensible Körperteile geeigneter sein kann.
  • Page 165 Gelenksfunktionen beiträgt. Die Tens ist eine Therapie, die den durch diese Krankheit hervorgerufenen Schmerz lindern kann. Es handelt sich nicht um eine die Krankheit heilende Therapie! Zusammen mit der Tens (Tens 1) kann der zu behandelnde Bereich mit einem Niedrigfrequenzstrom (Tens 2) stimuliert werden, um den Effekt einer Muskeldekontraktion in der umliegenden Muskulatur hervorzurufen.

  • Page 166: Programme Beauty

    Täglich, auch 2 Mal Karpal-Tunnel-Syndrom TENS 1 10-12 Foto 33 am Tag Trigeminusneuralgie TENS 18 10-12 Täglich Foto 24 TENS 1 + Täglich, auch 2 Mal Nackensteife 8/-10 Foto 25 TENS 9 am Tag Periarthritis TENS 17 15-20 Täglich Foto 26 Wichtiger Hinweis: Bei all diesen Programmen muss die Intensität der Stimulierung zwischen...
  • Page 167 BEAUTY 3 • Kräftigung obere Gliedmaßen und Rumpf BEAUTY 4 • Kräftigung untere Gliedmaßen Dieses Programm dient zur Kräftigung der Muskulatur der Arme und des Oberkörpers (Beauty 3), bzw. der Beine (Beauty 4). Programmdauer: 29 Minuten. Es wirkt hauptsächlich auf die schnellen Fasern.
  • Page 168 BEAUTY 8 • Microlifting Das folgende Programm hat eine Laufzeit von 14 Minuten und dient zur Tonisierung der Gesichtsmuskulatur. Es wirkt durch einen speziellen Impuls, der das Aussehen der Muskulatur und ihre Dynamik verbessert. Die Positionierung der Elektroden ist in der Anleitung (Foto 24) angegeben. N.B.

  • Page 169: Programme Fitness

    BEAUTY 15 • Schwere Beine Mit diesem Programm wird der Blutzufluss und die Versorgung des Muskels mit Sauerstoff verbessert. Diese Wirkung wird durch eine Beschleunigung des Entsorgungsprozesses der Milchsäure (entsteht bei anaeroben Behandlungen zur Konturierung des Muskels) erreicht. Muskelschmerzen werden reduziert und die Kontraktionsfähigkeit verbessert. Durch die Anwendung dieses Programms wird der behandelte Muskel rasch auf eine neue Trainingseinheit oder einen Wettkampf vorbereitet.
  • Page 170 Foto 20. Intensität der Stimulierung: mittel. Der Muskel sollte arbeiten, ohne dass er überanstrengt wird. FITNESS 2/3 • Ausdauer obere Gliedmaßen und Rumpf (2), untere Gliedmaßen (3) Das Programm Ausdauer findet v.a. im Bereich des Sports Anwendung. Es dient zur Steigerung der Ausdauer der Muskulatur und wirkt hauptsächlich auf die langsamen Muskelfasern.
  • Page 171 FITNESS 10/11 • Explosivkraft obere Gliedmaßen und Rumpf (10), untere Gliedmaßen (11) Die Programme für die Explosivkraft steigern die Kapazität zur Kraftexplosion und die Schnelligkeit der Muskelmasse. Sie wirken durch kräftigende Kontraktionen, die extrem kurz sind, abwechselnd mit sehr langen Erholungsphasen, die dem Muskel eine lange Ruhepause gönnen.
  • Page 172 FITNESS 15/16 • Sequentielle tonische Kontraktionen Gliedmaßen und Rumpf (15), untere Gliedmaßen (16) Dieses Programm sorgt für einen Anstieg der Mikrozirkulation im Inneren und um die behandelten Muskelfasern herum. Darüber hinaus bewirken die rhythmischen Kontraktionen einen Drainageeffekt und eine Tonisierung. Die Programme eignen sich auch zur Anwendung bei älteren Personen, um die Zirkulation von Blut und Lymphe in den unteren Gliedmaßen zu verbessern (Bsp.: Ch1 zur Anwendung an der rechten Wade, CH2 am rechten Oberschenkel).

  • Page 173: Klebeelektroden

    Gesäß – Nr. 19 F19+ F7 Basiskraft Bizeps - Basiskraft Nr. 2-15 F19+F6 Trizeps – Nr. 3-16 F19+F6 Basiskraft HINWEIS: MODERATE INTENSITÄT IN DEN ERSTEN ZWEI WOCHEN, IM FOLGENDEN ZEITRAUM ANSTEIGEND 15. Klebeelektroden Lesen Sie für das korrekte Platzieren der Elektroden die Anleitung Positionierung der Elektroden.

  • Page 174: Garantie

    2007/47/EC) für Medizinprodukte 17.Gewährleistung Auf die nationalen Gewährleistungsgesetzen Bezug nehmen und im Einzelnen den nationalen Vertreiber (oder direkt den Hersteller) kontaktieren MIO-CARE. Alle Rechte vorbehalten. MIO-CARE und das Logo sind Eigentum von IACER Srl und sind eingetragen. IACER S.r.l. MNPG95 Rev. 01 Ed. 28/09/12...

Table of Contents
