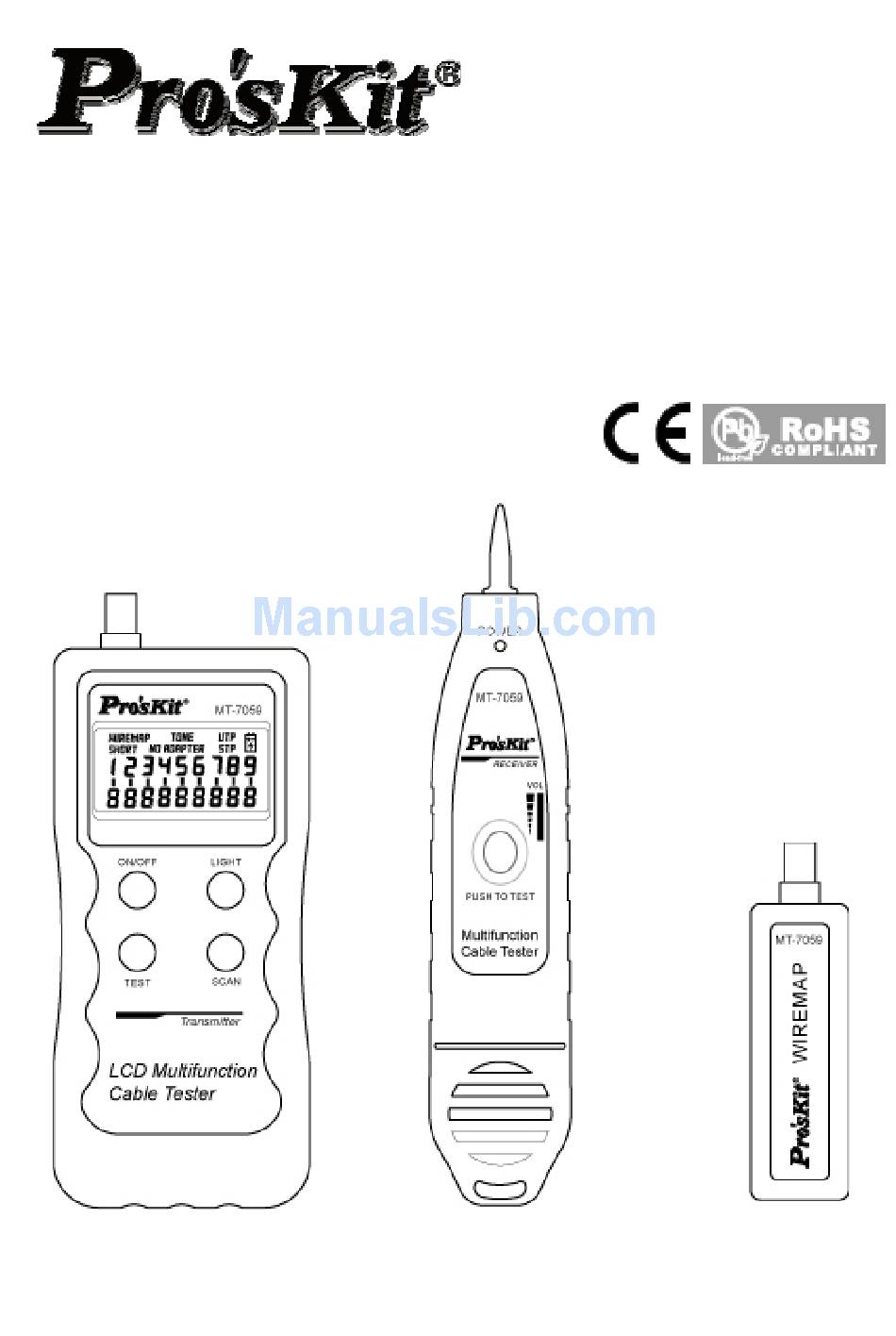

- Page 1 UNIWERSALNY TESTER LCD MT-7059 Instrukcja obsługi...
- Page 2 Uniwersalny tester LCD MT-7059 Proskit Instrukcja obsługi...
-
Page 3: Table Of Contents
Uniwersalny tester LCD MT-7059 Proskit Instrukcja obsługi Dokładnie zapoznaj się z instrukcją obsługi przed rozpoczęciem pracy. Niestosowanie się do zaleceń zawartych w instrukcji może spowodować zagrożenie zdrowia użytkownika oraz uszkodzenie urządzenia. SPIS TREŚCI Zawartość opakowania............Zasady bezpiecznej obsługi..........Wprowadzenie..............Dane techniczne.............. -
Page 4: Wprowadzenie
(np. głośników) oraz źródeł otwartego ognia. magnetycznych (np. głośników) oraz źródeł otwartego ognia. Wprowadzenie Wprowadzenie Tester MT-7059 jest uniwersalnym przyrządem, który umożliwia: -sprawdzanie poprawności połączeń przewodów opartych o skrętkę komputerową, zakończonych złączem RJ45 (8P8C) -sprawdzanie poprawności połączeń przewodów opartych o wtyki RJ11, RJ12 -sprawdzanie poprawności połączeń... -
Page 5: Dane Techniczne
Uniwersalny tester LCD MT-7059 Proskit Instrukcja obsługi Dane techniczne Ogólne: ● wyświetlacz LCD 53x25mm z podświetlaniem ● częstotliwość generowanego sygnału: 225kHz ● maksymalna odległość transmisji sygnału testowego: 2km ● maksymalna długość testowanych przewodów komputerowych: 300m Nadajnik: ● napięcie sygnału testowego: 1,5Vp-p ●... -
Page 6: Budowa
Uniwersalny tester LCD MT-7059 Proskit Instrukcja obsługi Budowa... -
Page 7: Obsługa
Uniwersalny tester LCD MT-7059 Proskit Instrukcja obsługi Obsługa 1. Instalacja baterii W celu zainstalowania baterii 9V delikatnie przesuń zatrzask pokrywy baterii w dolnej części obudowy zarówno w nadajniku, jak i odbiorniku, a następnie otwórz pokrywę baterii. Nowe baterie zainstaluj zgodnie z zaznaczoną biegunowością, po czym zamknij pokrywy. - Page 8 Uniwersalny tester LCD MT-7059 Proskit Instrukcja obsługi Interpretacja wyników A. Testowany przewód jest poprawnie połączony (każdy pin po jednej stronie przewodu jest połączony z odpowiadającym mu pinem z drugiej strony), wolny od wszelkich wad i usterek. Symbol UTP wskazuje, że badany przewód nie p osiada ekranowania.
- Page 9 Uniwersalny tester LCD MT-7059 Proskit Instrukcja obsługi 3. Badanie pozostałych typów przewodów Podłącz jeden wtyk badanego przewodu do odpowiedniego gniazda w nadajniku, a drugi do odpowiedniego gniazda w module zdalnym. Wciśnij i przytrzymaj przez 2 sekundy przycisk ON/OFF w nadajniku. Przyrząd automatycznie po włączeniu rozpocznie procedurę...
- Page 10 Uniwersalny tester LCD MT-7059 Proskit Instrukcja obsługi IEEE1394: BNC: USB bez ekranu: USB z ekranem: 3. Śledzenie przewodu w wiązce UWAGA! Należy pamiętać, aby w trakcie śledzenia przewodu w wiązce wszystkie badane przewody były odłączone od jakichkolwiek napięć zasilających. Podłącz do gniazda RJ11 w nadajniku adapter zakończony z jednej strony wtykiem RJ, a z drugiej złączami krokodylkowymi.
-
Page 11: Prawidłowe Usuwanie Urządzenia
Uniwersalny tester LCD MT-7059 Proskit Instrukcja obsługi W razie potrzeby ustaw głośność potencjometrem regulacji głośności. Wciśnij włącznik podświetlenia, znajdujący się z prawej strony obudowy odbiornika, w przypadku potrzeby oświetlenia obszaru roboczego. Do gniazda słuchawkowego odbiornika możesz także podłączyć znajdujące się na wyposażeniu słuchawki. - Page 12 Uniwersalny tester LCD MT-7059 Proskit Instrukcja obsługi MT-7059 LCD Multifunction Cable Tester User’s Manual Edition 2013 ©2013 Copyright by Prokit’s Industries Co., Ltd.

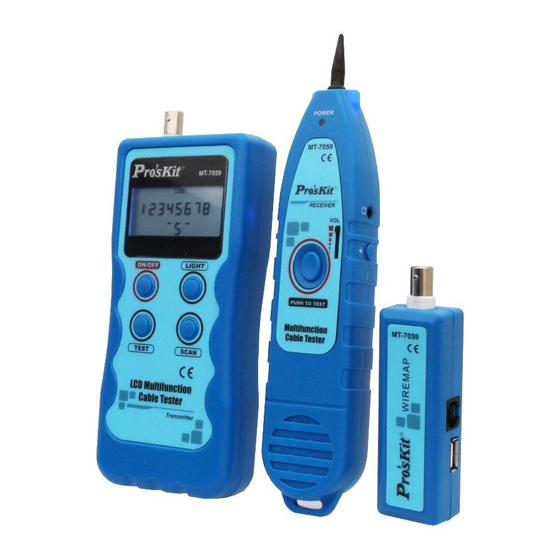

- Page 13 ●Never connect to any equipment when thunderstorms are likely, this may cause personal shocked. Overview MT-7059 LCD Multifunction Cable Tester combines transmitter, receiver and remote unit. The large LCD display design with multi testing function, fast test result display, and user friendly design features easy operation and user convenience.
- Page 14 Uniwersalny tester LCD MT-7059 Proskit Instrukcja obsługi Product features: ●Large LCD display test result for easy reading and identification. ●Directly connected to Ethernet switch/ router/ PC terminal to perform wire hunting. ●Test UTP/STP/SFTP cat.5 cat.5e cat.6, telephone wire, coaxial cable, USB cable, 1394 cable for cable status checking (Short, Open, Crossover, no connection) .
- Page 15 Uniwersalny tester LCD MT-7059 Proskit Instrukcja obsługi Tone mode 9 adjustable tone RJ45(8 pin)、RJ11(6 pin)、BNC、 Compatible connectors USB、IEEE 1394 Continuity test LCD (SHORT) Transmitter Max. signal voltage 1.5Vp-p Function selection 3 function buttons ＆ 1 power switch Function and faults LCD LCD display (wire map；tone；short；...
- Page 16 Uniwersalny tester LCD MT-7059 Proskit Instrukcja obsługi Product Interface and Keypad Introduction...
- Page 17 Uniwersalny tester LCD MT-7059 Proskit Instrukcja obsługi Instructions for product Install DC 9V battery to transmitter then press “ON/OFF” button, it is power on with a long sound. LCD will showed “TEST” then auto started wire mapping test, if the cable is not connected to transmitter and receiver, the LCD will show “NO ADAPTER”...
- Page 18 Uniwersalny tester LCD MT-7059 Proskit Instrukcja obsługi Test Result 3: Straight If cable or connector connected situation is good and straight, LCD will show as following figure with one short sound. RJ45 cable without shielding RJ45 cable with shielding wire.
- Page 19 Uniwersalny tester LCD MT-7059 Proskit Instrukcja obsługi Test Result 6: Crossover or miss-wire with open situation LCD will show as follow figure with two short sound and displays The picture indicates that “3” “6” line of RJ 45 cable is crossover and “2”...
- Page 20 Uniwersalny tester LCD MT-7059 Proskit Instrukcja obsługi Hunting test Plug in the target cable (RJ45, RJ11, USB, BNC, 1394) that wanted to find, press “ON/OFF” button, power on with a long sound then press “SCAN” button, LCD will show as following figure.
- Page 21 Uniwersalny tester LCD MT-7059 Proskit Instrukcja obsługi (3) Earphone function Please wearing earphone when perform test in noisy environment to avoid interference. (4) Volume adjustment Turn volume adjustment switch on the receiver when perform hunting test to ensure the sound is clear for listening.
- Page 22 Uniwersalny tester LCD MT-7059 Proskit Instrukcja obsługi Troubleshooting Problem Solution Check battery of transmitter, if low battery, replace a new one. Can’t perform cable Confirm plug is well connected. If above two ways can’t solve problem, Instrument is damaged; please send it back to us for repair.
- Page 23 Uniwersalny tester LCD MT-7059 Proskit Instrukcja obsługi...
- Page 24 Uniwersalny tester LCD MT-7059 Proskit Instrukcja obsługi ©2013 Prokit’s Industries Co., LTD. All rights reserved 2013001(C)
