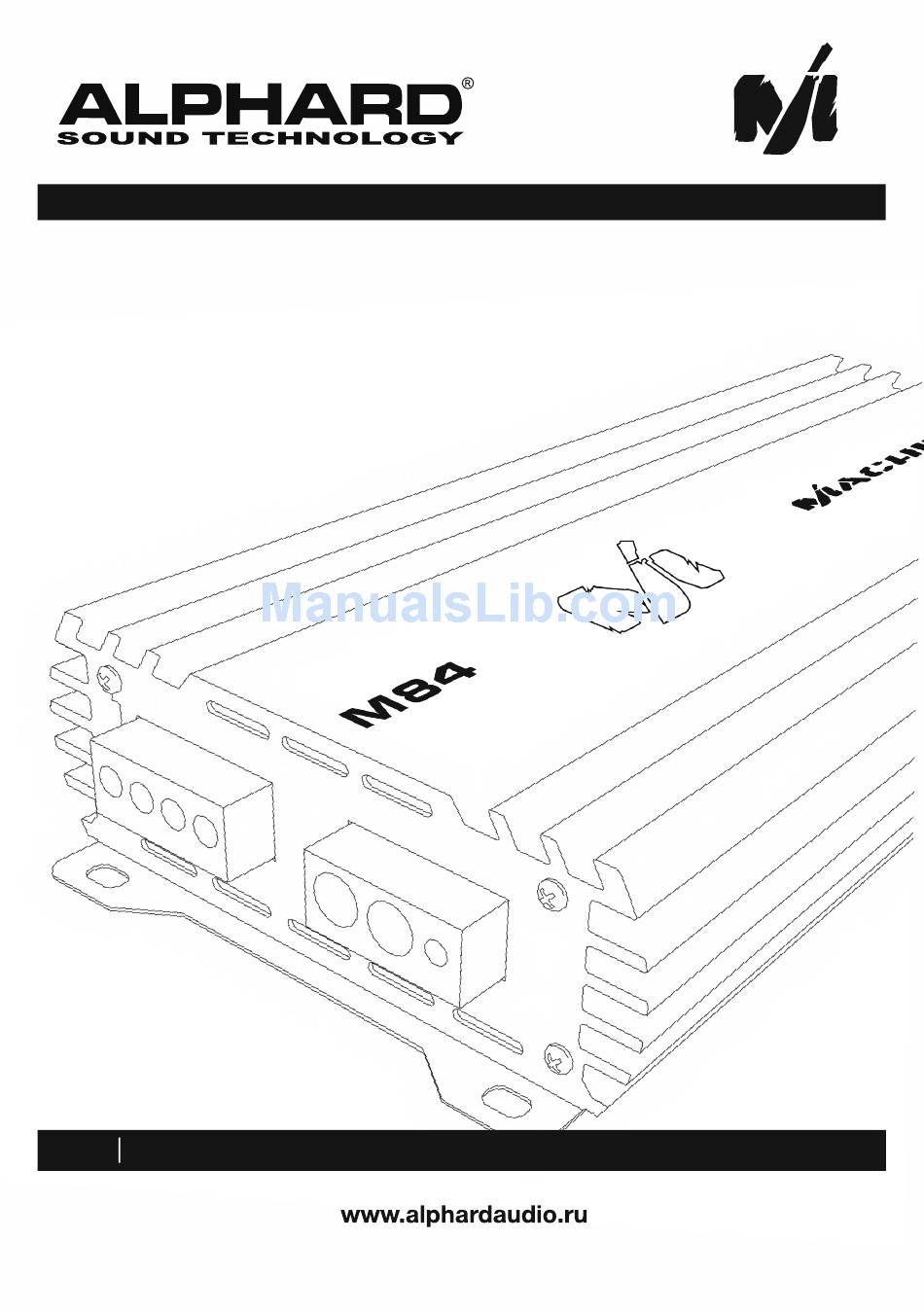

- Page 1 O W N E R ’ S M A N U A L C A R A M P L I F I E R S AMPLIFIER CLASS AB M54 M84...
- Page 2 C O N T E N T S 1. Introduction. 2. Safety instructions. 3. Typical installation sequence. 4. Connection methods. 5. Wiring diagrams. 6. Selection of the diameter of power cables and speaker cables. 7. Specifications. 8. Possible faults and their solutions. 9.
- Page 3 1 . I N T R O D U C T I O N Thank you for purchasing this ALPHARD product! Alphard Sound Technology is committed to the creation of extremely high-profile systems with no loss of quality. To ensure proper use, please read through this manual before using this product. It is especially important that you read and observe CAUTION’s in this manual.
- Page 4 When properly connected, the bulb must briefly light up and go out. Now you may connect the positive lead to the (+) battery. If the light does not go out, then something is wrong. This will prevent damage to the amplifier in case of reverse polarity and unwanted sparks when connecting.
- Page 5 M I X E D C O N N E C T I O N O F T H E S P E A K E R S Voice coil Total impedance 4 Ohm 4 Ohm 8 Ohm 8 Ohm CAUTION!!! High sound pressure can damage your health! Please use the common sense when controlling volume! 5 .
- Page 6 S T A N D A R D W I R I N G D I A G R A M O F F O U R C H A N N E L A M P L I F I E R T O T W O S P E A K E R S W I T H O N E S U B W O O F E R Minimum permissible load in a bridge connection - 4 Ohms A P P L I C A T I O N O F C O N N E C T O R S A N D C O N T R O L S...
- Page 7 6 . S E L E C T I O N O F P O W E R A N D S P E A K E R C A B L E S D I A M E T E R S E L E C T I O N O F S P E A K E R C A B L E S D I A M E T E R S E L E C T I O N O F P O W E R C A B L E S D I A M E T E R Use the table below to select the desired diameter...
- Page 8 1 0 . W A R R A N T Y A N D M A I N T E N A N C E . Alphard products are warranted, under normal functioning conditions, for the period of time as set by the laws in force, against defects concerning materials or their manufacturing.
- Page 9 6. Выбор сечения силовых и акустических проводов. 7. Технические характеристики. 8. Возможные неисправности и их решения. 9. Комплектация. 10. Информация по гарантийному и сервисному обслуживанию продуктов Alphard. 11. Информация об утилизации электрического и электронного оборудования (для европейских стран, в которых организован раздельный сбор отходов).
-
Page 10: Меры Предосторожности
1 . В В Е Д Е Н И Е Благодарим Вас за приобретение продукции компании ALPHARD! Alphard Sound Technology стремится к созданию чрезвычайно громких систем без потери качества. Для обеспечения правильной эксплуатации оборудования внимательно прочитайте данное руководство перед использованием. Особенно важно, чтобы Вы соблюдали все меры предосторожности, указанные в данном руководстве. -
Page 11: С П О С О Б Ы П О Д К Л Ю Ч Е Н И Я
4. Установите держатель предохранителя не дальше чем 40 см от плюсовой клеммы АКБ, подключите один конец силового кабеля к нему после подключения другого конца к усилителю. Не устанавливайте предохранитель. 5. Для правильного заземления устройства (-), используйте винт в кузове автомобиля; тщательно очистите... - Page 12 Звуковая катушка Общий импеданс 4 Ом 16 Ом 8 Ом 32 Ом П А Р А Л Л Е Л Ь Н О Е С О Е Д И Н Е Н И Е А К У С Т И Ч Е С К И Х С И С Т Е М ( Д И Н А М И К О В ) Звуковая...
- Page 13 5 . С Х Е М Ы П О Д К Л Ю Ч Е Н И Й С Т А Н Д А Р Т Н А Я С Х Е М А П О Д К Л Ю Ч Е Н И Я П И Т А Н И Я И Г У К Ч Е Т Ы Р Е Х К А Н А Л Ь Н О М У У С И Л И Т Е Л Ю С...
- Page 14 С Т А Н Д А Р Т Н А Я С Х Е М А П О Д К Л Ю Ч Е Н И Я Ч Е Т Ы Р Е Х К А Н А Л Ь Н О Г О У С И Л И Т Е Л Я К Д В У М Д...
- Page 15 6 . В Ы Б О Р С Е Ч Е Н И Я С И Л О В Ы Х И А К У С Т И Ч Е С К И Х П Р О В О Д О В В...
- Page 16 использованием. Особенно важно, чтобы Вы соблюдали все меры предосторожности, указанные в данном руководстве. Пожалуйста, сохраните руководство в надежном и доступном месте. Для каждого продукта ALPHARD гарантируется отсутствие дефектов материалов и изготовления при нормальном использовании и обслуживании. Гарантия действительна с даты покупки, при наличии чека. Гарантия не действует в...
