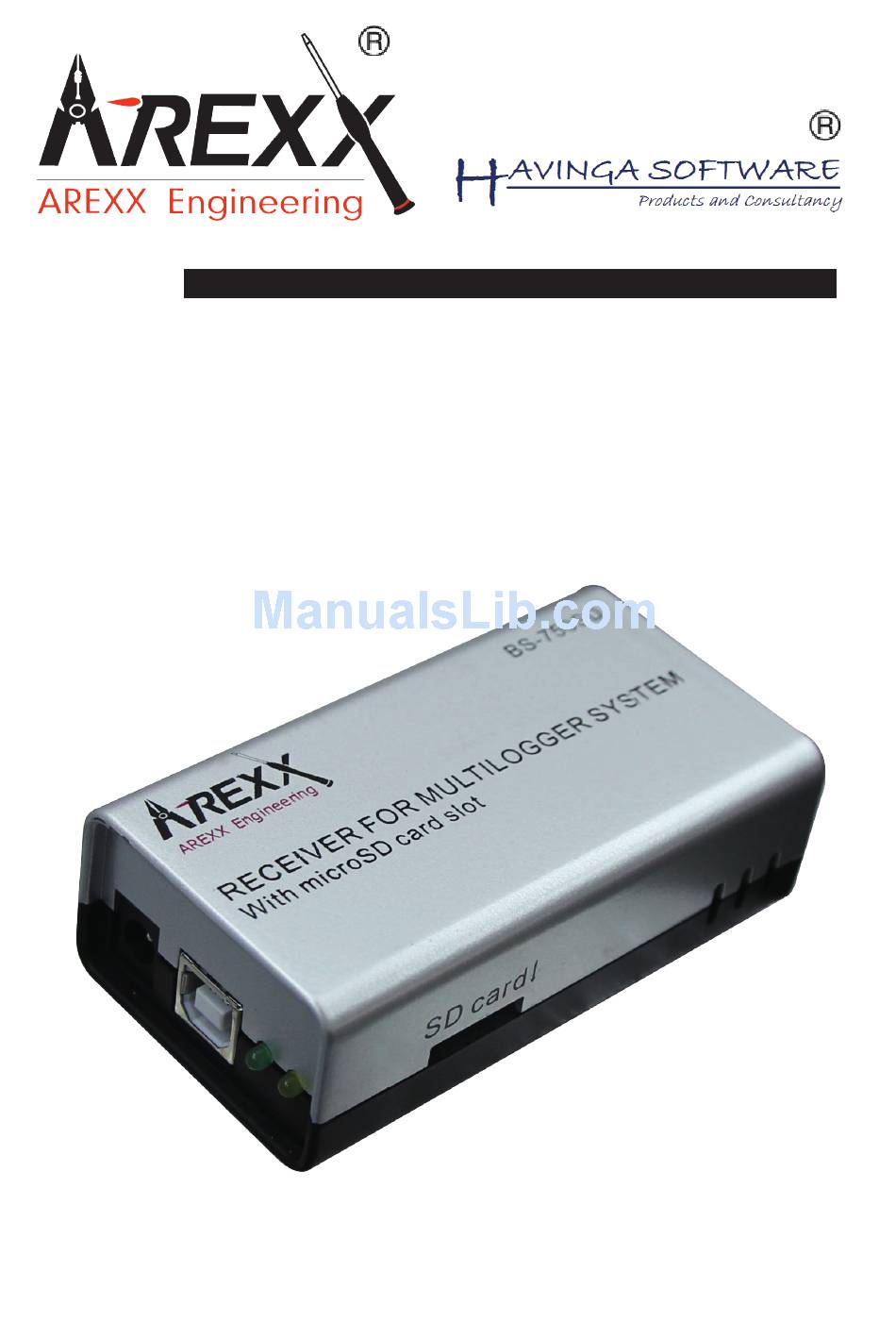

Page 1 BS-750SD Receiver with micro SD --- Empfänger mit micro SD --- Recepteur avec micro SD **Deutsch ** English ** Français ** Nederlands © 2015 AREXX - HOLLAND - CHINA HAVINGA SOFTWARE - HOLLAND...
Page 2 Firmware Update APENDIX *GB BS-750SD INFORMATION Multilogger Information Manual Messenger Trouble shooting and transmission problems Firmware Update APENDIX L’Enregistreur de Température BS-750SD Ç Multilogger Presentation Manuel BS1400 Messenger Pertes de transmission Mise a jour du Firmware APENDIX *NL BS-750SD INFORMATIE...
Page 3 Anwender das gesamte Risiko bezüglich der Qualität und der Leistungsfähigkeit des Gerätes inklusive aller Software. Bitte beachten Sie auch die entsprechenden Lizenzvereinbarungen auf der CD-ROM! Prüfen Sie bei problemen auf www.arexx.com ob es ein neue Soft- ware version gibt. WICHTIG Vor dem ersten Gebrauch dieses BS-750SD Empfänger Lesen Sie bitte zuerst die Gebrachs-...
Page 4 Sie direkten Kontakt mit den Bauteilen auf der Platine. Normaler Gebrauch Das BS-750SD Empfänger registriert uns Speichert für jeden Sensor von AREXX Multilogger System die Messdaten und einen Zeitstempel. Die Daten von SD- Karte kann man nur mit ein SD-Kartenleser abholen und weiter verarbeiten ins z.B.
Page 5 1a. ÜBERSICHT DES MULTILOGGER SYSTEMS Das Multilogger System verfügt über folgende Funktionen: ◊ Die Langzeitregistrierung der Temperatur, Luftfeuchte, CO2-Pegel, usw. ◊ Die Erzeugung von Alarmmeldungen mit Hilfe der Messenger Software ◊ Die Übertragung der Sensordaten in die Internet-Cloud (zum Beispiel in den Bereich www.multilogger.nl) ◊...
Page 6 - Schließen Sie bitte die BS-7560SD Modul mit USB Kabel an auf Ihre PC . - Falls Sensoren in Betrieb sind, wird die grüne LED blinken. - Starten Sie nun die Logger Software Multilogger software download siehe: http://www.arexx.com • Die BS750 empfängt die Messdaten, die drahtlos aus den Sensoren •...
Page 7 Die BS750 ist ein selbstständige Einheit, Über USB angeschlossen auf die Temperaturlogger-Software kann der PC die eingehende Messdaten direkt ins Fenster aufzeichnen. Die AREXX-Multilogger Sensoren melden der Empfangsstation ununterbrochen etwa alle 45 Sekunden einen neuen Messwert. Diese Zeit ist in den Senso- ren festgelegt und kann nicht geändert werden! Die Sensoren und Empfangsstationen verwenden eine Funkverbindung im 433MHz Frequenzband, das bis zu Sendeleistungen von 10 mWatt für die...
Page 8 Lieferumfang der BS-750 Base Station 1. Das BS-750SD Base Station Modul 2. USB Kabel 3. SD Karte 4. 5 - 7V DC Netzteil 5. CD-Rom Software (alles auf CD steht auch auf AREXX.com) Überprüfen Sie bitte, ob die Verpackung die oben genannte Teile enthält...
Page 9 Der BS-750SD ist ein USB Multilogger Empfänger mit einem Micro- SD Anschluss. Das Modul empfängt die Funksignale mit den Mes- sdaten der Multilogger-Sensoren, und transferiert diese zur weite- ren Verarbeitung über den USB-Anschluss zum PC. Solange keine Verbindung zum PC verfügbar ist speichert das Modul die Messdaten in einem verfügbaren internen Datenspeicher.
Page 10 Das BS-750SD Modul kann optional eine Micro-SD Karte anwenden. Falls eine SD-Karte installiert wurde, wird das Modul alle eingehende Messdaten ebenfalls auf die SD-Karte schreiben. Pro Sensor wird monatlich eine Datei angelegt, in dem die Messdaten in Klartext (in csv-Format) dokumentiert werden. Mehr dazu beschreiben wir im Kapitel ‘SD-Speicherkarte’.
Page 11: Externe Stromversorgung
Der Betrieb der USB-Installation kann von PC zu PC variieren, na- mentlich beim ein- bzw. ausschalten des PCs. Es kann sein dass der abgeschaltete PC die USB–Anschlüsse immer noch mit Strom vers- orgt. In diesem Fall bleibt auch BS750-SD aktiv, so dass Sie keine externe Stromquelle benötigen.
Page 12 64 Bits Ausführung. Die Software ist verfügbar in 4 Sprachen. Die aktuellste Version kann heruntergeladen aus dem Bereich http:// www.arexx.com. Die Software umfasst nebst der Logger Applikation auch die USB- Treiber, den Messenger und eine Vielzahl extra Tools. Auf der Web- site finden Sie auch eine ausführliche Information zur Multilogger-...
Page 13 Das Regelwerk kann mit dem Regeleditor angepasst werden, die im Software- paket für die Temperaturloggersoftware zur Verfügung steht (siehe dazu: www.arexx.com). Die Regeldatei (rule-file) kann via messenger ins PC gespeichert werden. Dazu kann man den Regeleditor ins Messenger Programm benutzen.
Page 14 Die verfügbaren Aktionen bestehen aus dem Versand einer E-Mail, dem Versand einer HTTP-Anforderung (HTTP-Request). Sie können mehrere Regeln gleichzeitig definieren. Eine Regel besteht aus einer Bedingung und der damit verknüpften Aktion. Evaluation der Bedingung und Aktion werden immer im Kontext der einge- gangenen Messung durchgeführt.
Page 15 Folgende Variable sind verfügbar: Variable Umschreibung Messwert sensortype 1 = Temperatur (°C), 3 = RV% (%), 5=CO2 (ppm) Identifikationsnummer des Sensors rssi Wert (Signalpegelwert in dBm) Stundenangabe der Uhrzeit der Messung Minutenangabe der Uhrzeit der Messung Sekundenangabe der Uhrzeit der Messung Jahresangabe der Uhrzeit der Messung Monatsangabe der Uhrzeit der Messung Tagesangabe der Uhrzeit der Messung...
Page 16 Die Liste der Variablen lautet: Variabele Umschreibung Messwert sensortype 1 = Temperatur (°C), 3 = RV% (%), 5=CO2 (ppm) Identifikationsnummer des Sensors rssi Wert (Signalpegelwert in dBm) Stundenangabe der Uhrzeit der Messung Minutenangabe der Uhrzeit der Messung Sekundenangabe der Uhrzeit der Messung Jahresangabe der Uhrzeit der Messung Monatsangabe der Uhrzeit der Messung Tagesangabe der Uhrzeit der Messung...
Page 17 Beispiel einer Nachricht: id == i && $ value == $ v In diesem Beispiel wird ein Webserver programmiert, um den angegebenen String in zwei Parametern ‘id’ und ‘value’ zu dekodieren. Mit dieser Methode kann der BS1200 ohne zugeschalteten PC eine Webseite mit aktuellen Messdaten versorgen.
Page 18: Störungen
USB-Empfänger nicht gefunden. Entfernen Sie das USB-Kabel, warten Sie nun 10 Sekunden und schließen Sie das Kabel wiederum an. Deinstallieren Sie die Temperaturlogger Software und wiederholen Sie die Installation. Kontrolliere die BS-750SD RTC Batterie (Beachten Sie bitte die Polarität der Batterien!!)
Page 19 4.2. Störung im Temperatursensor Der Empfänger registriert von einem Sensor Signale, aber keine Signale eines bestimmten Sensors. Mögliche Ursachen sind: Die Batterien im Sensor fehlen oder sind zu schwach Die Batterien im Sensor sind falsch gepolt Der Sensor befindet sind außerhalb der Empfangsreichweite des USB-Empfängers Der Sensor wurde beschädigt (z.B.
Page 20 Der Ladezustand der Batterien im Sensor geht zur Neige (Siehe Punkt 1.2) Lösungswege: Korrigiere die Position des Sensors, bzw. des Empfängers Entferne die Störungsquelle Prüfen Sie bei problemen die interner Uhr Batterie von BS-750SD (Typ CR2032) DC 5-7.5V / 500mA Led Grün Empfängst SD-Karte LED Gelb Flash Speicher...
Page 21: Technische Daten
Interner Speicher: 2MB Data-flash (etwa 9 Tage für 10 Sensoren, 18 Tage für 5 Sensoren, usw.) Software: http://www.arexx.com Zusätzliche Informationen und Softwareupdates entnehmen Sie bitte der We- badresse www.arexx.com Weitere Fragen zu diesem Produkt können Sie im Forum der Webseite...
Page 22: Firmware Updates
AKTUALISIERUNG DER FIRMWARE Die Firmware des BS-750 Sensors kann folgendermaßen erneut über USB programmiert werden: 1. Download der aktuellsten Firmware von www.arexx.com/Software 2. Anschließend muss die ZIP Datei ausgepackt werden. 3. Starten Sie „Flash“ mit der rechten Maustaste (Bitte als Administrator ausführen).
Page 23 Information zur Multilogger-Software Alle Informationen zur Multilogger-Software finden Sie in der Hilfefunktion der Software. Information zur Messenger-Software Alle Informationen zur Messenger Software finden Sie in der Hilfefunktion der Software. WIR EMPFEHLEN IHNEN, DIE MULTILOGGER SOFTWARE REGELMÄSSIG ZU AKTUALISIEREN - SIEHE: WWW.AREXX.COM...
Page 24 Daten, unter anderem zur Darstellung in einer Graphik. Es spielt dabei keine besonders wichtige Rolle, ob dabei gelegentlich einige Messwerte verpasst wer- den. Was benötige ich für ein AREXX Multilogger-System? Für ein funktionsfähiges Multilogger System sind drei Teile wichtig: - ein Empfänger (BS-510, BS1000 oder zum Beispiel TL9-ALU) - zumindest ein Sensor bzw.
Page 25 Sind die Sensoren geeicht und wie kann ich das System eichen? Wir verwenden digitale Sensoren, die alle innerhalb der vom Hersteller ange- gebenen Toleranzen arbeiten. Einige Anwender lassen die AREXX-Sensoren einmal jährlich von einem zertifizierten Eichspezialisten vor Ort kalibrieren. Die gemessenen Abweichungen können anschließend in der Software als Offset-...
Page 26 Uhr während einer Stromausfallphase und muss danach nicht zuerst wieder automatisch vom PC justiert werden. Die Bereitschaftsbatterie erlaubt somit die ununterbrochenen Loggerfunktionalität während und nach einem Stromausfall. Die BS-750SD verfügt dabei auch noch über einer SD-Karte als Speicher.
Page 27 Wie kann ich die BS-XXXX Basis Station zurücksetzen („resetten“)? Schalten Sie dazu das Modul aus und entfernen Sie 20 Sekunden lang die in- terne Bereitschaftsbatterie. Falls die BS-510 oder BSXXXX kurz im Speichermodus arbeitet und die gelbe LED brennt, werden dann gar keine Daten in den Speicher übertragen? Das stimmt.
Page 28 BSXXXX/TL9-ALU mit dem Rule-Editor. Der Rule Editor definiert eine Ruledatei, die 1 oder mehrere Regeln festlegt. Sie können diese Ruledatei zur Basisstation hochladen. Die BS-510 und BS-750SD können nur mit der PC Software arbeiten. Wie sieht in der Praxis zum Beispiel eine Rule aus? ($v<...
Page 29 Überprüfen Sie, ob die BSXXXX über den USB-Port funktioniert. Überprüfen Sie, ob die LED beim Netzwerkanschluss am BS1000 blinkt. Flashen Sie die aktuellste Firmware in das BSXXXX System (herunterladbar aus der Webseite www.arexx.com/templogger) Überprüfen Sie die Firewall und Virenscanner. Bitten Sie ihren Netzwerkadministrator um Hilfe.
Page 30 Kann man die Sensordaten in eigener Software weiterverwenden? Ja. Die Beschreibung der Datenübernahme befindet sich in START > ALLE PROGRAMME > Temperatur Logger > Help > Server Interface Help. Beim BSXXXX können Sie auch die Messenger-Funktionalität in Anspruch nehmen. Außerdem können Sie zum Beispiel mit der Seite cdata.xml auch die aktuellsten Sensordaten in xml-Format auslesen.
Page 31 SyncFile Config TOOL Das Sync File Config-Werkzeug erzeugt eine xml-Datei, die eine Beschreibung der Datenquellen für die Logger-Software enthält und eine Beschreibung der möglichen Zielsysteme, wohin die Logger-Software die Messdaten weiterreichen soll. Siehe für weitere Informationen die Beschreibung Synchronization_Confi- guration_Tool.pdf Kann ich die BS500-Daten aus meinem PC auch auf meinem Laptop empfangen? Ja, dazu benötigt man die Synchronisationsfunktion der Logger-Software.
Page 32 The warranty does not apply in case of irreversible changes (such as soldering of other com- ponents, drilling of holes, etc.) of the BS-750SD or its accessories or if the BS-750SD is damaged due to the disrespect of this manual.
Page 33: Safety Recommendations
Normal use This product was developed as an receiver for the AREXX Multilogger system. It will only work together with other AREXX Multilogger sensors and products. With the BS-750SD you can receive and store the sensor data.
Page 34 1a. MULTILOGGER SYSTEM OVERVIEW The Multilogger system has the following features: ◊ Long term data logging of temperature, humidity CO2 levels etc. ◊ Generating alarms with the Messenger software ◊ Put your sensor data into the cloud (for example www.multilogger.nl) ◊...
Page 35: Quick Start
- When sensors are active, the receive LED will blink each time it receives data. - Start the Logger Software The latest software is available at http://www.arexx.com/templogger - The BS750 receives the measurements from the sensors wirelessly. - The temperature sensors transmit their data to the BS750.
Page 36 1c. INTRODUCTION BS-750SD TRANSCEIVER The BS-750SD records for each wireless sensor its measurement and time stamp. These measurements are shown in the Multilogger software. The recorded measurements are also used as input for the messenger alarm software which is also installed on your PC with the logger software. It checks the incoming measurements against the given rules.
Page 37 B. DC connector Scope of delivery BS-750 Base Station 1. BS-750SD Base station module 2. USB cable 3. SD card 4. 5 - 7V DC Power supply 5. CD-Rom Software (all data on CD also can be found on AREXX.com)
Page 38 The module receives measurement data from the Multilogger sensors wirelessly and prepares these data for further processing via a USB-entry at a PC. The BS-750SD system provides us with an internal memory flashdata-storage for measurement data during offline-periods at which the PC is disconnected.
Page 39 The module also can be operated in a stand-alone mode (without being supplied from the USB-connector at a deactivated PC). In this case however, the BS-750SD must be connected to an external power supply (5 up to 7.5 Volts, minimal 500mA, e.g. a universal mains power adapter).
Page 40: External Power Supply
Sometimes even the disconnected PC will still provide the USB-connector with the standard amount of specified DC-power. Under such conditions the BS-750SD will operate without the need for an external power supply. In other cases, in which the USB-connector does not provide DC-power, an external power supply will be needed to allow the BS- 750SD to collect measurement data during the offline-periods of the PC.
Page 41 PC-soft- ware. In using SD-cards for the BS-750SD it is important to create a directory ‘log’ at the SD-card (if no such directory already exists) as a location to store the logging files.
Page 42 3.1 Messenger Rule Editor Rules can be defined using the rule-editor, available from the Multilogger software package (see www.arexx.com) The Rule-Editor is a tool for the creation of a rule-file that is used by the PC meseanger to control the Messenger software functions. The Messenger allows the start of one or more actions based on a incomming measurement value, if its associated condition is met.
Page 43 You can define multiple lines simultaneously. A rule always consists of a condition and its associated action. If the measurement satisfies the condi- tion, the action will be executed. Evaluation of condition and action always takes place within the context of the incoming measurement. Folowwing parameters are required depending on the type of action: For Email: •...
Page 44 The following variables are available: Variable Description Measurement value sensor type 1 = temperature (°C), 3 = RV% (%), 5 = CO2 (ppm) sensor rssi value (dBm) measurement time in hour measurement time in minutes measurement time in seconds measurement time the year measurement time the month measurement time the day measurement time in seconds since 1-1-2000 UTC...
Page 45 The http message, email message and email subject text fields that can contain variables. The value of a variable will be replaced by text when the message text is set up. The list of variables is: Variabele Description measuement value sensor type 1 = temperature (°C), 3 = RV% (%), 5=CO2 (ppm) sensor id number rssi value (dBm)
Page 46: Flashed Data
Example message: id == i && $ value == $ v In this example, a web server is programmed to decode the indicated string in two parameters ‘id’ and ‘value’. This method allows to supply up-to-date data from the BS1200 to a web page without a running a PC. This mechanism is also used for the update of the temperature logger.
Page 47 4. Transmission losses Sometimes transmission losses may arise, indicated by missing temperature data in the sensor’s curve display. Data losses may be caused by: Problems inside the USB-receiver Problems in the temperature sensor module Problems in the signal transfer between temperature sensor module and USB-receiver 4.1.
Page 48: Potential Problems
10 Sensors 3.4 year etc... Internal memory: 2MB data-flash, about 9 days for 10 sensors, 18 days for 5 sensors, etc. Software: http://www.arexx.com Extra information and possible updates can be found on www.arexx.com Further questions can also be put on our forum, see www.arexx.com...
Page 49: Communication Test
4.3. Radio signal transfer problems The receiver system is missing signals from one or more sensors, or only receiving a limited number of signals. Potential problems: Walls or ceilings between sensor and receiver may contain metallic constructions. Sensors and/or receiver may be located on a metallic surface Sensor or receiver are situated in locations with high humidity Windows between sensor and receiver may contain several layers of glass or shielding materials or may be covered by...
Page 50: Updating The Firmware
6. FIRMWARE UPDATES Updating the Firmware The Firmware of a BS-750SD Sensors may be reprogrammed by performing the following steps: 1. Download the most recent Firmware versions at www.arexx.com 2. Unzip the ZIP-file. 3. Start Flash by right-clicking (Right Mouse Button = run as an Admin).
Page 51 Unknown sensors You can remove the unknown sensors with the tool “Erase Data Flash Tool” RESET BS750 Settings and Password Remove power and inside battery for about 20 sconds WE ADVICE YOU TO REGULARLY UPDATE THE MULTILOGGER SOFTWARE VISIT: WWW.AREXX.COM...
Page 52 The considerable number of values allows the system therefore that a few values may have been missed. What do we need to build an AREXX Multi logger system? Three important items are necessary to build a Multi logger system;...
Page 53 We use digital sensors, which are guaranteed to work within their factory spe- cifications. Some customers (hospitals and pharmacies) order certified specia- lists to calibrate their AREXX sensors once a year at their installed equipment site. Systematic deviations and tolerances may be compensated by an offset value in the software.
Page 54 (automatic) adjustment to the PC’s clock. Therefore the internal backup battery allows you to continually proceed with the logging process at power failures. There is also a new BS-750SD receiver al;so with internal clock battery and an SD card for long time storage.
Page 55 How do we reset the BS-XXX or BS-XXXX? Switch off the module and remove the internal backup battery for 20 seconds. If the BS-510 or BS-1000 shortly operate in memory mode, the data storage does not contain any data, although the yellow LED is fla- shing? That is correct.
Page 56 For what purposes may I use the Messenger? The messenger software enables you to send messages by email and/or http, in which the most recent sensor data are included. Optionally you may program transmission for special conditions, e.g.: the tempe- rature is below zero degrees.
Page 57 Check whether the BS-XXXX works by USB port. Check the blinking of the LED next to the network connector at the BS-XXXX. Flash the most recent firmware in de BS-XXXX (download via www.arexx.com/templogger) Check the firewall and virusscanner. Ask your network administrator for help.
Page 58 Can we use the sensor data for our own software? Yes, check the documentation for data access at START > ALL PROGRAMS > Temperature Logger > Help > Server Interface Help. The BS-XXXX will also allow the use of messenger functionality. Apart from these options, you may also use the cdata.xml page to output the most recent sensor data in xml format.
Page 59 How do I receive my PC BS-500 data at my laptop? To do so please apply the synchronisation functionality of the logger software. Open the sync file config tool. At the PC name enter a network’s name (in this case the laptop’s name) as the target to which the PC-logger is going to send data.
Page 60 Notes concernant les limitations de garantie et de responsabilité La garantie d’AREXX Engineering se limite au remplacement ou à la réparation de l’appareil et de ses accessoires dans le cadre de la durée de garantie légale pour des défauts de fabri- cation avérés tels que des dommages mécaniques ou l’implantation manquante ou erronée...
Page 61 Consignes de sécurité - Vérifiez la polarité de l’adaptateur secteur. - Tenir le BS-750SD toujours au sec. Si l’appareil a été mouillé, débranchez immédiatement l’alimentation. - En cas de non-utilisation prolongée, débranchez l’appareil du secteur.
Page 62 1a. PRESENTATION DU SYSTEME MULTILOGGER Les caractéristiques du système Multilogger : ◊ Enregistrement longue durée de la température, l’humidité, le niveau de CO2 etc. ◊ Génère des alarmes avec le programme Messenger ◊ Permet de placer les mesures de vos capteurs dans le cloud (par ex.
Page 63 1b. MULTILOGGER BS-750SD DEMARRAGE RAPIDE • Lisez d’abord ce manuel. • Connectez le module BS750 sur le PC. • Si les capteurs sont actifs, la LED bleue clignote. • Démarrer le logiciel de multilogger Pour obtenir le dernier logiciel, documentation et manuels, allez sur: http://www.arexx.com/templogger...
Page 64 Lorsque le PC est connecté par USB au module BS750, il peut enregi- strer les mesures entrantes directement dans le logiciel Multilogger. Les capteurs AREXX-Multilogger envoient toutes les 45 secondes une nouvelle valeur de mesure. Cet intervalle est fixé dans les capteurs et n’est pas modifiable.
Page 65 - Cordon USB - CD-ROM avec logiciel et manuel 1. BS-750SD Base station module 2. USB cable 3. SD card 4. 5 - 7V DC Power supply 5. CD-Rom Software toutes les données sur CD peuvent également être trouvés sur arexx.com)
Page 66 SD. Les capteurs sans fil du système Multilogger lui transmet- tent leurs données de mesure afin qu’il les traite pour une utilisation sur un PC via une liaison USB. Le BS-750SD comporte une mémoire interne pour enregistrer les données lorsqu’il n’est pas connecté à...
Page 67 Le BS-750SD accepte une micro-carte SD. Si une carte SD est insérée, le module enregistrera toutes les mesures rentrantes également sur la carte SD. Il crée un fichier par capteur et par mois et enregistre les données en format texte brut (csv). Les données sur la carte SD ne seront accessibles à...
Page 68: Alimentation Externe
Alimentation externe Le module peut travailler en toute autonomie tant qu’il est alimenté. Les données seront alors sauvegardées dans la mémoire flash in- terne et sur la carte SD le cas échéant. Lorsque l’alimentation est débranchée et le module s’éteint, une petite partie des mesures les plus récentes ne sera pas sauvegardée dans la mémoire flash interne en raison de la mémoire cache (mé- moire intermédiaire) qui rassemble les mesures avant de les enregi-...
Page 69 SD dans le logiciel logger à l’aide de la fonction d’importation, voir menu Fichier --> importer. LOGICIEL Logiciel http://www.arexx.com Le logiciel Multilogger (Templogger) est compatible avec Windows 7 et plus et existe en version 32 bits et 64 bits. Le logiciel est disponible en quatre langues.
Page 70 5. Messenger Le Multilogger possède une fonctionnalité Messenger intégrée que le PC utilise pour piloter avec le logiciel Messenger intégré de logiciel de multilogger. Le logiciel Messenger vous permet de transmettre par paquets les valeurs de mesure les plus récentes d’un capteur par courriel et/ou http. Pour cela, vous pouvez déterminer vous-mêmes les conditions d’envoi des messages: ainsi, p.ex.
Page 71 Le ‘rule editor’ (c’est-à-dire l’éditeur de règles) est une assistance à l’établissement d’un fichier de règles (rule file) que le PC utilise pour pilo- ter avec le logiciel Messenger intégré de logiciel de multilogger. La fonction Messenger permet le démarrage d’une ou de plusieurs actions suite à la réception d’une valeur de mesure si un nombre de règles à...
Page 72 Les variables suivantes sont disponibles: Variable Description Valeur mesurée Type de capteur 1 = Température (°C), 3 = RV% (%), 5=CO2 (ppm) N° d’identification du capteur Valeur rssi (Valeur de seuil du signal en dBm) Indication de l’heure de la mesure Indication de la minute de la mesure Indication de la seconde de la mesure Indication de l’année de la mesure...
Page 73 Le rapport http, le message par courriel et l’objet du courriel sont des champs de texte qui acceptent des variables. La valeur d’une variable est converti en texte à l’endroit de la variable lors de la création du texte du message.
Page 74 Cette méthode est également utilisée pour synchroniser le Templogger. Données dans la mémoire flash Une fenêtre xml spéciale donne à un logiciel externe accès aux données con- tenues dans la mémoire flash. La page ‘data xml’ indique des mesures sur un certain lapse de temps.
Page 75 4. Pertes de transmission Des pertes de transmission peuvent parfois survenir, comme l’indique un manque de données de température sur la courbe affichée du détecteur. Les pertes de données peuvent être causées par: Des problèmes à l’intérieur du récepteur USB. Des problèmes dans le détecteur de température.
Page 76 4.2. Problèmes dans l’unité détecteur de température Le récepteur reçoit les signaux des détecteurs, mais ne réussit pas à enregistrer les signaux d’un détecteur en particulier. Problèmes possibles: Les piles manquent ou sont faiblement chargées. Polarité inversée des piles du détecteur. L’emplacement du détecteur est situe au delà...
Page 77 Suggérée des solutions: Modifier les emplacements du détecteur et/ou du récepteur. Enlever l’équipement interférant. Ç Une information supplémentaire et de possibles mises a jour peuvent être trouvées sur www.arexx.com (sur le forum ou a travers le menu de l’Enregistreur de Temp.).
Page 78: Caractéristiques Techniques
18 jours pour 5 capteurs, etc.) Mémoire Externe: Mesure Pro 30 Bytes, Avec 1GB plus que 34 année pour 1 capteur, Ç 10 capteurs 3.4 année etc..Logiciel: http://www.arexx.com Des questions supplémentaires peuvent aussi être postées sur notre forum, voir www.arexx.com...
Page 79 5. MISE A JOUR DU FIRMWARE Vérifiez si un nouveau logiciel ou firmware est disponible sur www.arexx.com. Le nouveau firmware est simple et rapide à télécharger et à installer dans le BS-750SD. Télécharger le firmware et le décompresser dans un dossier.
Page 80 Vous pouvez retirer les capteurs inconnus avec l’outil (Menu Affichage - Outils) “Erase Data Flash Tool” Réinitialiser les paramètres et mot de passe BS1200 Coupez l’alimentation et la batterie à l’intérieur pendant environ 20 secondes. NOUS VOUS RECOMMANDONS DE METTRE REGULIEREMENT A JOUR LE LOGICIEL MULTILOGGER: VOIR WWW.AREXX.COM...
Page 81 Pour un système multilogger opérationnel, il faut trois composants importants: - un récepteur (BS-510, BS1000 ou p.ex. TL9-ALU) - un ou plusieurs capteurs (AREXX TSN-, IP66 ou la série PRO) - le logiciel Logger d’AREXX La BS-30, BS-510, BS750 / BSXXXX ne fonctionne pas? Vérifiez si la LED Data Receive clignote de temps en temps.
Page 82 Nous utilisons des capteurs numériques qui travaillent tous à l’intérieur des tolérances indiquées par le fabricant. Certains utilisateurs font calibrer les capteurs d’AREXX une fois par an sur place par un spécialiste du calibrage certifié. Les écarts mesurés peuvent être reportés dans le logiciel comme...
Page 83 Normalement les capteurs qui utilisent des piles au lithium AAA ont une autono- mie de 1 an et ceux qui utilisent des piles au lithium AA (capteurs IP) 2 ans Quelle est la différence entre BS500/TL-500 ou BS-750SD, BS510 et TL510? La différence réside dans la batterie de réserve interne (backup) pour l’horloge...
Page 84 Comment remettre la BS-XXX ou BS-XXXX à zéro („Reset“)? Eteignez le module et retirez la batterie de réserve interne pendant 20 secondes. Si la BS-XXX ou BS-XXXX travaillent brièvement en mode mémoire et la LED jaune est allumée, est-ce que cela signifie qu’aucune donnée n’est transmise dans la mémoire? Oui.
Page 85 Quel est le rôle du Messenger? Le logiciel Messenger vous permet de transmettre par paquets les valeurs de mesure les plus récentes d’un capteur par courriel et/ou http. Pour cela, vous pouvez déterminer vous-mêmes les conditions d’envoi des messages: ainsi, p.ex.
Page 86 Vérifiez si la LED sur la BS-XXXX clignote lors de la connexion au réseau. Flashez le firmware le plus récent dans le système BS-XXXX (téléchargeable sur la page web www.arexx.com). Vérifiez le pare-feu. Demandez de l’aide à votre administrateur réseau.
Page 87 Comment puis-je rendre les données de la BS-XXXX visibles sur internet? A l’aide de www.multilogger.nl vous pouvez logger plusieurs capteurs d’une manière structurée. Notamment pour les experts s’applique le conseil: Construisez votre propre ser- veur web Comment puis-je recevoir les données de la BS-XXXX sur mon PC portable? La réception sur le PC portable peut se faire de différentes manières: directement via USB, via la fonction de synchronisation (voir question suivante)
Page 88 Est-ce que je peux recevoir les données de la BS-XXX de mon PC également sur mon PC portable? Oui, pour cela il faut faire appel à la fonction de synchronisation du logiciel Logger. Ouvrez l’outil Sync File Config et indiquez un nom de réseau pour le PC (dans ce cas pour le PC portable) comme destination où...
Page 89 Notities betreffende de garantie en aansprakelijkheid De garantie van AREXX Engineering is beperkt tot vervanging en reparatie van de module binnen de wettelijk voorgeschreven garantieperiode voor aantoonbare productie-fouten, zoals mechanische beschadigingen en ontbrekende of foutief gemonteerde elektronische onderdelen, met uitzondering van de alle via stekkers/voetjes aangesloten onderdelen.
Page 90 Normaal Gebruik De BS-750SD kan worden gebruik als ontvanger voor het AREXX multilogger systeem zon- der gebruik te maken van een PC of extra software. De sensordata wordt door de BS-750SD ontvangen en opgeslagen. Uitlezen van de Fllash data gaat via de software de opgeslagen data op de SD kaart kunt u alleen door middel van een SD kaartlezer terughalen.
Page 91 1.a OVERZICHT MULTILOGGER SYSTEEM Het Multilogger systeem heeft de onderstaande mogelijkheden: ◊ Het over een lange periode loggen van temperatuur, luchtvochtigheid, CO2 niveaus, etc. ◊ Het genereren van alarmmeldingen d.m.v. de Messenger software ◊ Het plaatsen van de sensorgegevens in de cloud (bijvoorbeeld www.multilogger.nl) ◊...
Page 92 Als er sensoren actief zijn zal de groene receive LED af en toe knipperen. • Start nu de software tool De laatste versie van de logger software kunt u downloaden van onze site: http://www.arexx.com ◊ De BS750 onvangt de meetdata van de sensoren, die elke 45 seconden, draadloos, door de sensoren verstuurd wordt.
Page 93 De BS750 werkt normaal gesproken aangelsoten aan een PC maar kan ook stand alone functioneren wanneer het is aangesloten op een netadapter. De AREXX Multilogger sensoren sturen elke 45 seconden draadloos de data door naar de ontvangers zoals de BS750. Deze tijd is gefixeerd in de sensoren en kan niet aangepast worden.
Page 94 2. Gele data opslag LED A. USB connector B. DC connector Leveromvang BS-750 1. BS-750SD Bassis station module 2. USB kabel 3. SD kaart 4. 5 - 7V DC Netadapter 5. CD-Rom Software (alle data op CD, staat ook op www.arexx.com)
Page 95 We gaan ervan uit dat u de Multilogger software al geïnstalleerd heeft op uw PC en dat de sensoren voorzien van batterijen. Sluit de BS-750SD aan op de PC met behulp van de meegeleverde USB kabel. Bij de eerste keer aansluiten van de module zal de USB driver van de BS-750SD (RF_USB) geïnstalleerd worden.
Page 96 De BS-750SD heeft de mogelijkheid om gebruik te maken van een micro-SD kaart. Wanneer een SD kaart geplaatst is, zal de module alle binnenkomende meetgegevens ook naar de SD kaart schrijven. Per sensor, en per maand wordt een bestand gemaakt, waarbij de meetdata in plain-text formaat (csv) worden weggeschreven.
Page 97 Externe voeding De module kan stand-alone werken zolang het d.m.v. een externe voeding van stroom voorzien wordt. De gegevens worden dan opge- slagen in het interne data-flash geheugen, en op de SD kaart, indien aanwezig. Als de spanning verwijderd wordt, en de module uit gaat, zal een kleine reeks van de meest recente meetwaarden niet worden op- geslagen in het interne data-flash geheugen.
Page 98 Windows 7 en hoger, en is er in 32 bits en 64 bits uitvoering. De software is verkrijgbaar in 4 talen. De meest recent software is te downloaden van http://www.arexx.com. De software bevat naast de logger applicatie tevens de usb driver, de messenger en tal van extra tools.
Page 99 3. Messenger De Multilogger beschikt ook over een messenger functionaliteit. Dit gaat met behulp van regels. Een regel is een conditie of een actie. Het mesenger p rogramma op de PC onder het menu start > temperatuur logger. De BS750 ontvangt data van de sensoren en vergelijkt elke meting met de gedefinieerde regel.
Page 100 De volgende parameters zijn afhankelijk van de actie nodig: Voor een e-mail: • Naam van de regel • Tijdslot voor de regel • Conditie van de regel • E-mailadres • Onderwerp van de regel • E-mailbericht Voor een HTTP Request: •...
Page 101 De volgende variabelen zijn aanwezig: Variable Description Measured value Sensor type 1 = Temperature (°C), 3 = RH% (%), 5=CO2 (ppm) Identification number of the sensor rssi-value (dBm) Indication of the hours in the time indication of the measurement Indication of the minutes in the time indication of the measurement Indication of the seconds in the time indication of the measurement Indication of the year in the time indication of the measurement Indication of the month in the time indication of the measurement...
Page 102 De lijst met variabelen is als volgt: Variable Description Measured value Sensor type 1 = Temperature (°C), 3 = RV% (%), 5 = CO2 (ppm) Identification number of the sensor rssi-value (signal level value in dBm) Indication of the hours in the time indication of the measurement Indication of the minutes in the time indication of the measurement Indication of the seconds in the time indication of the measurement Indication of the year in the time indication of the measurement...
Page 103 Voorbeeldbericht: id==$i&&value==$v Een webserver is bij dit voorbeeld in staat de gegeven string te decoderen in twee parameters ‘id’ en ‘value’. Dit mechanisme wordt ook toegepast bij de multiloggersynchronisatie.
Page 104 Data in het Flashgeheugen Een speciaal xml veld geeft de externe software toegang tot de data in het flashgeheugen. Deze ‘data xml’ pagina geeft de metingen van een bepaalde tijdspanne aan. De pagina’s worden met de volgende variabelen opgevraagd: Parameter Type Omschrijving Naam...
Page 105 Verwijder USB kabel, wacht een tiental seconden en sluit de kabel opnieuw aan Temperatuur logger applicatie software verwijderen en opnieuw installeren. Controleer de batterij in de BS-750SD ontvanger. (Let op de juiste polariteit bei het vervangen!) Controleer bij problemen de interne klokbatterij van de BS-750...
Page 106: Technische Gegevens
Datagrote op SD: Per meting 30 Bytes, dit is voor 1GB meer dan 34 jaar met 1 sensor, met 10 Sensoren 3,4 jaar, etc... Interne geheugen: 2MB data-flash (ongeveer 9 dagen voor 10 sensoren, 18 dagen voor 5 sensoren, etc...) Software: http://www.arexx.com...
Page 107 Plaats de sensor binnen 1 meter afstand van de ontvanger Plaats de batterijen in de sensor Binnen 5 seconden moet het bijbehorende sensornummer in de sensorlijst verschijnen. Extra informatie en eventuele updates vind u op www.arexx.com Verdere vragen kunt u stellen op het forum van www.arexx.com...
Page 108: Updaten Van De Firmware
Updaten van de firmware De (nieuwe) firmware van de BS-750 kan eenvoudig opnieuw geprogrameert worden: 1. Download de laatste firmware van www.arexx.com/software 2. Aansluitend de gedownloade zipfile uitpakken. 3. Start „Flash“ met de rechter muisknop en dan als Administrator uitvoeren.
Page 109 Onbekende sensore kunt u verwijderen met de “Erase Sensor Data Tool” in het menu TOOLS RESET van de instellingen en het paswoord Verwijder de spanning en de interne batterij voor ongeveer 20 seconden. WE RADEN U AAN OM DE MULTILOGGER SOFTWARE REGELMATIG TE ACTUALISEREN ZIE: WWW.AREXX.COM...
Page 110 Wat is een logger? Een logger ontvangt gedurende langere tijd draadloos meetwaarden van een sensor. De AREXX Multilogger registreert elke 45 seconden de temperatuur, luchtvochtigheid, spanning of een andere parameter, en schrijft deze waardes bijv. in een grafiek. Door deze continue meting is het dus meestal niet erg als u eens een paar metingen mist.
Page 111 We gebruiken digitale sensoren die allemaal binnen hun fabrieks-specifikaties vallen. Er zijn ziekenhuizen en apothekers die de AREXX sensoren eenmaal per jaar door een gecertificeerd bedrijf op locatie laten kalibreren. De (afwijkende) waarde kan in de software door middel van een offset gecorrigeerd worden.
Page 112 Kun je de sensoren in de koelkast of diepvries gebruiken? Onze sensoren worden inmiddels veel gebruikt in klimaatkasten, koelkasten en vriezers in een professionele omgeving zoals keukens, laboratoria en apotheken. Vanuit het oogpunt van hygiëne en batterijduur is het niet verstandig om de com- plete sensor in de koelkast of vriezer te plaatsen.
Page 113 - of er gegevens aanwezig zijn in het flash geheugen - of het flashgeheugen correct werkt Op het de AREXX website staat een Test programma oor het flash geheugen. Daarnaast staat in de logger software een tool om het bgeheugen leeg te maken.
Page 114 BS-1XXX / TL-09. De rule editor definieert een rule file met 1 of meerdere regels. Deze rule file kan geupload worden naar het basisstation. De BS-510/BS-750SD werkt alleen via de PC software. Hoe ziet een voorbeeld rule eruit? ($v<...
Page 115 - Controleer of de BS-1000 werkt via de USB poort. - Controleer of de LED bij de netwerkconnector op de BS-1000 knippert. - Flash de laatste firmware in de BS-1000 (download via www.arexx.com/templogger). - Controleer de Firewall en antivirus programma’s Of vraag hulp van de netwerkbeheerder.
Page 116 Hoe kan ik de BS-1000 gegevens ook op mijn laptop ontvangen? Dat kan op diverse manieren: rechtstreeks via USB, via de synchronisatie functie (zie volgende vraag) en via een web server. Kan ik deze gegevens ook ontvangen op meerdere PC’s of laptops? Ja, met behulp van de sync file config tool.
Page 117 Hoe kan ik de oude Templogger gegevens overzetten naar een an- dere PC? Gebruik de back up functie (file->export backup). Deze functie genereert een zip bestand met alle logging gegevens. Installeer de logger software op een nieuwe PC en gebruik de import backup functie om de zip file van de oude PC te importeren.
