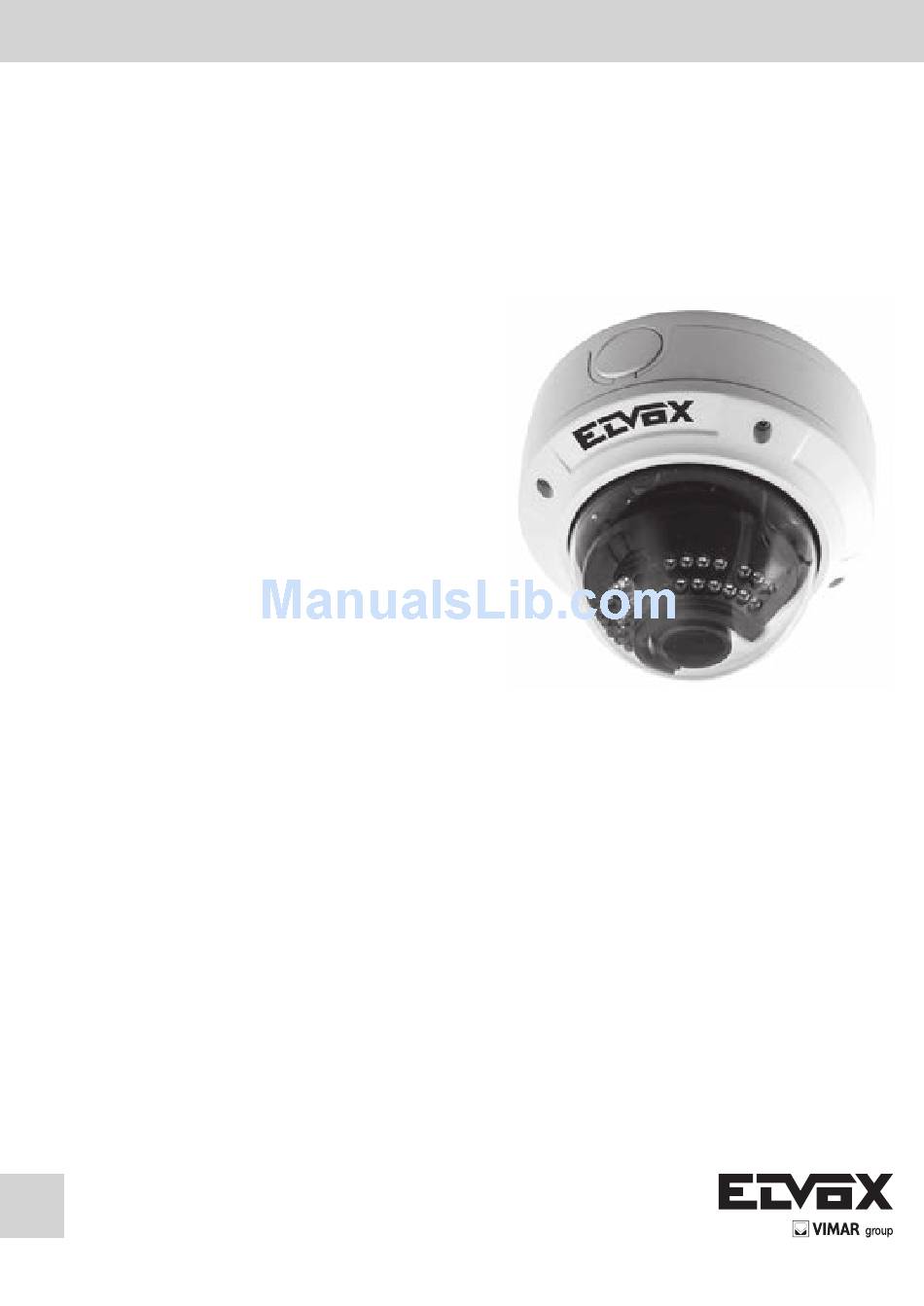

- Page 1 Manuale per l’installazione e l’uso Installation and operation manual 46226.212 Telecamera Dome IR IP Full HD, obiettivo 2,8-12 mm, PoE IR IP Full HD Dome camera, 2.8-12 mm lens, PoE...
- Page 2 Viti e tasselli Cacciavite Camera IP Manuale istruzioni Manuale per l’installazione e l’uso Installation and operation manual 46226.212 Telecamera Dome IR IP full HD, obiettivo 2,8-12 mm Camera Dome IR IP full HD, Lens 2,8-12 mm Accessori Descrizione TELECAMERA IP...
- Page 3 1.3 Installazione La procedura di installazione è la seguente: Fase 1: Allentare le viti in fondo alla telecamera dome e togliere la piastra di installazione. Allentare quindi le quattro viti sul retro della telecamera dome per togliere la scatola posteriore come illustrato nella seguente figura a sinistra. Fase 2: Montare la piastra di installazione sul soffitto quindi montare la telecamera dome sulla piastra di installazione serrando le viti sul fondo della telecamera come illustrato nella figura a destra. Fase 3: Regolare l’angolo di visualizzazione in base alle proprie esigenze quando si visualizza il video sul monitor. Se il disposi- tivo in uso non supporta la funzione di messa a fuoco, saltare questo passaggio.
- Page 4 Specifiche: Modello 46226.212 Sensore di immagine 1/2,7" CMOS Telecamera Pixel immagine 1920×1080 Otturatore elettronico 1/25s ~ 1/100000s Diaframma automatico Diaframma fisso Illuminazione minima 0 Lux (con LED IR attivo) Obiettivo 2,8-12 mm Tipo di attacco Attacco Φ14 Compressione H.264 Immagine Risoluzione: 1080P (1920×1080), 720P (1280×720), VGA (640×480), QVGA (320×240) Frame rate: 1920×1080 (1~30fps) / 1280x720 (1~30fps) / 1280x720 (1~10fps) / 640×480...
- Page 5 Screws & Spile Screwdriver IP Camera Quick Start Guide Manuale per l’installazione e l’uso Installation and operation manual 46226.212 Telecamera Dome IR IP full HD, obiettivo 2,8-12 mm Camera Dome IR IP full HD, Lens 2,8-12 mm Accessories Description IP-CAMERA...
- Page 6 1.3 Installation The setting steps are as follows: Step 1: Loosen the screws at the bottom of the dome camera and then take down the installation dish. After that, loosen four screws in the back box of the dome to take down the back box as shown in the following figure on the left. Step 2: Install the installation dish on the ceiling and then mount the dome on the installation dish by tightening the screws at the bottom of the dome camera as shown in the following figure on the right.
- Page 7 Specification Modello 46226.212 Image sensor 1/2.7" CMOS Camera Image pixels 1920×1080 Electronic shutter 1/25s ~ 1/100000s Auto iris Fixed iris Min. illumination 0lux (IR LED ON) Lens 2.8-12mm Mount type Φ14 mount Compression H.264 Image Resolution: 1080P (1920×1080), 720P (1280×720), VGA (640×480), QVGA (320×240) Frame rate: 1920×1080 (1~30fps) / 1280x720 (1~30fps) / 1280x720 (1~10fps) / 640×480 (1~30fps) / 320x240 (1~30fps) Bit rate: 64Kbps ~ 8Mbps...
- Page 8 Vimar SpA: Viale Vicenza, 14 36063 Marostica VI - Italy Tel. +39 0424 488 600 - Fax (Italia) 0424 488 188 49400744A0 01 16 02 Fax (Export) 0424 488 709 VIMAR - Marostica - Italy www.vimar.com...
