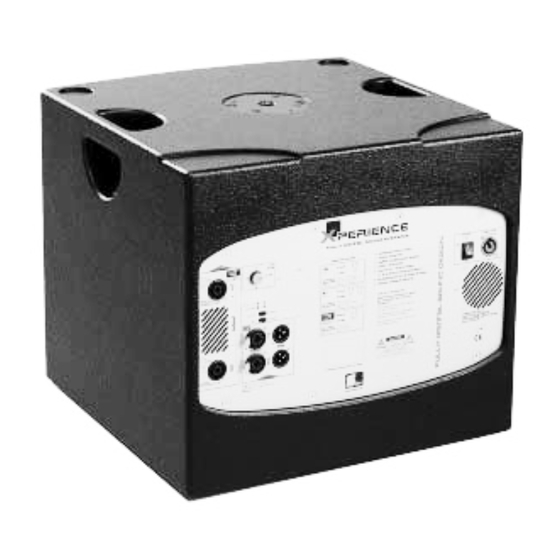

Fohhn Xperience II User Instructions

Fully digital sound system
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Bedienungsanleitung
User Instructions
Bitte lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung sorgfältig durch.
Please read this manual carefully before operating the equipment.
M e d i a
1 Sub / 2 Tops
2 Subs / 2 Tops
Basic
System
Fohhn Audio AG
Power
System

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Xperience II and is the answer not in the manual?

Questions and answers

Related Manuals for Fohhn Xperience II

Summary of Contents for Fohhn Xperience II

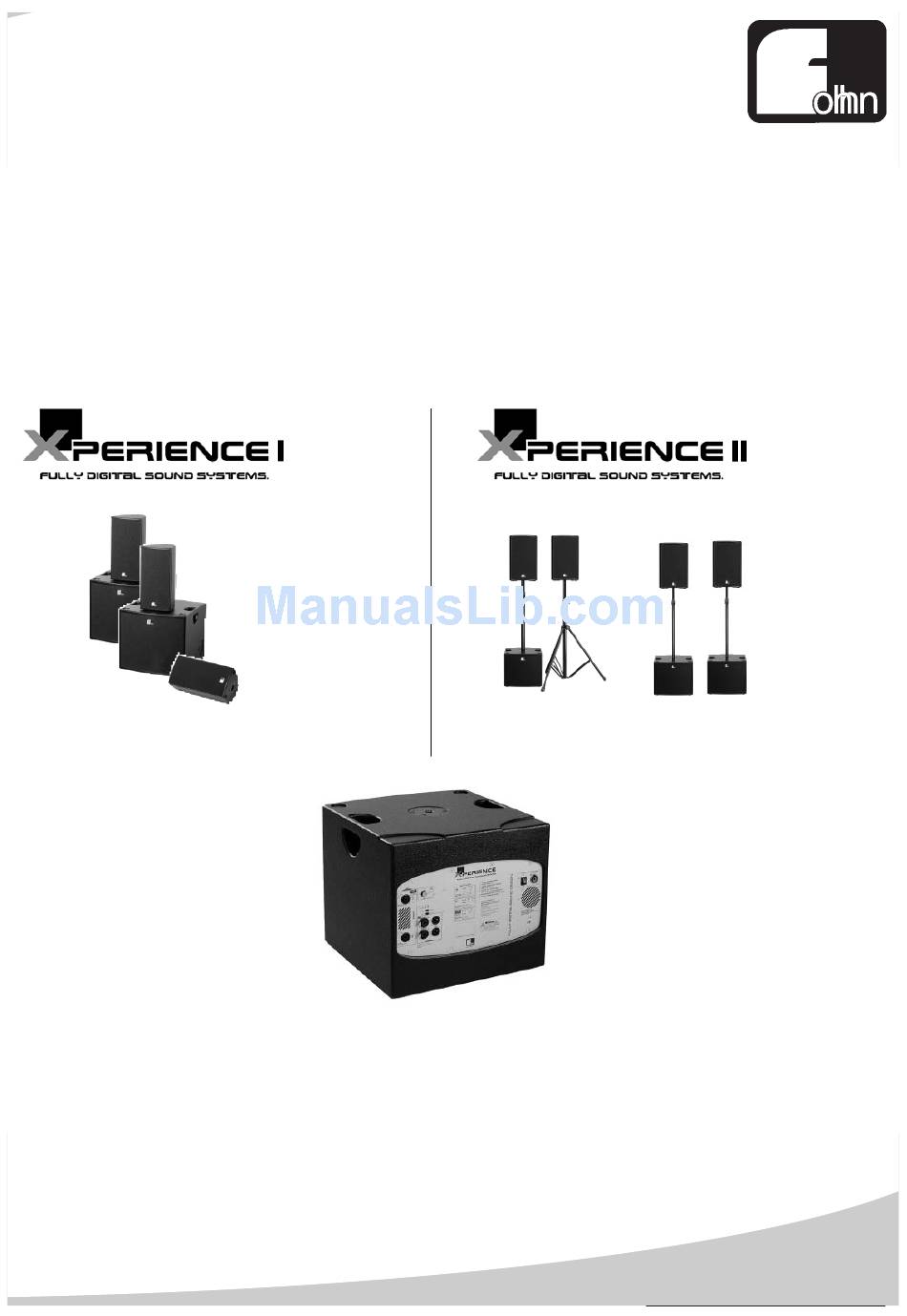

  • Page 1 M e d i a 1 Sub / 2 Tops 2 Subs / 2 Tops Basic Power System System Bitte lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung sorgfältig durch. Please read this manual carefully before operating the equipment. Fohhn Audio AG...

  • Page 2: Wichtige Sicherheitsbestimmungen

    0. Wichtige Sicherheitsbestimmungen CAUTION Lesen Sie diese Sicherheitsbestimmungen vor Inbetriebnahme der RISK OF ELECTRIC SHOCK Geräte. Bewahren Sie diese Sicherheitsbestimmungen auf. DO NOT OPEN Das Symbol mit Blitz und Pfeilspitze im gleichseitigen Dreieck soll den Benutzer auf eine unisolierte „gefährliche Spannung“ im Geräteinnern aufmerksam Caution: To reduce the risk of electric shock machen, die ausreichend gross ist, Personen durch elektrischen Stromschlag zu do not remove cover or back.

  • Page 3: Table Of Contents

    ..... . . 4 Beschreibung Xperience II ......5 5.2.1...

  • Page 4: Einleitung

    Lesen Sie die Anleitung vor Inbetriebnahme sorgfältig durch, damit Wenn Sie das Gerät verschrotten, trennen Sie Gehäuse, Elektronik Ihr Fohhn Lautsprechersystem seine volle Leistung entfaltet und und Kabel und entsorgen Sie alle Komponenten gemäß den dafür ein störungsfreier Betrieb gewährleistet ist.

  • Page 5: Beschreibung

    5. Beschreibung 5.1 Xperience I Media System Top XT-1 Das Xperience I Media System besteht Multifunktionales Top XT-1, 6,5“/1“ Bestückung aus dem aktiven Subwoofer XS-1 und 90°x60° CD-Horn, 150W, 16Ω. zwei bis sechs multifunktionalen Laufzeitoptimierte Lautsprecheranordnung (time- Topteilen XT-1. Die komplette, alignement).

  • Page 6: Beschreibung Xperience Ii

    5.2 Xperience II System Top XT-2 Das Xperience II System besteht aus Multifunktionales XT-2, 10“/1“ dem aktiven Subwoofer XS-2 und zwei Bestückung mit 90°x60° CD-Horn, 300W, 8Ω. bis vier multifunktionalen Topteilen Laufzeitoptimierte Lautsprecheranordnung XT-2. komplette, digitale (time-alignement). Der Punkt der Schall- Verstärker- und Controllerelektronik...

  • Page 7: Abbildung Anschlußplatte Sub

    5.3 Abbildung Anschlußplatte Sub XS-1/2 5.4 Abbildung Anschlußplatte Sub XSP-2 (slave)

  • Page 8: Bedienelemente Sub

    5.4 Bedienelemente Sub XS-1/2 Alle Bedienelemente sind auf der gebürsteten Output-Buchse ch2 Aluminium Rückplatte zum Schutz versenkt An der Output-Buchse (5) werden die Tops XT-1/2 oder der angebracht. Über die Rückplatte erfolgt die passive Zusatzsub XSP-2 angeschlossen. Plug & Play. Kühlung des Verstärkers.

  • Page 9: Bedienelemente Sub Xsp-2 (Slave)

    Link-Buchse ch2 5.5 Bedienelemente Sub XSP-2 Link-Buchsen: an diesen XLR-Buchsen liegt das Eingangssignal Der passive Sub XSP-2 hat die exakt gleichen unverändert an und kann an andere Geräte weitergeleitet Abmaße und das identische akustische werden. Design wie die aktiven Subs XS-1/2. Er ist die ideale Ergänzung für beide aktiven Subs.

  • Page 10: Gebrauchs- Und Installationshinweise

    Dabei benötigen Sie Lautsprecherstative. Von jedem Sitz- Lautsprechergitter. Im Falle des Defektes kontaktieren Sie bitte den bzw. Stehplatz aus sollten die Satellitenboxen gut zu sehen sein. Service der Fohhn Audio AG. Öffnen Sie das Gerät nicht! Personen oder Gegenstände sollten den Schall der Satellitenboxen nicht absorbieren.

  • Page 11: Verkabelung Und Anschlußhinweise

    7. Verkabelung + Anschlußhinweise 7.1 Anschlüsse Stellen Sie vor dem Anschluß der Bassbox an das Stromnetz sicher, dass die Netzspannung mit der auf dem Bedienfeld angegebenen Netzspannung übereinstimmt (±10% Toleranz sind zulässig). Schalten Sie die Bassbox erst ein, nachdem Sie das Stromkabel angesteckt haben und aus, bevor Sie die Bassbox wieder vom Stromnetz trennen.

  • Page 12: Systemverkabelung

    7.3 Systemverkabelung für 4 verschiedene Kombinationen Basis Systeme Top XT-1/2 Top XT-1/2 1 Sub / 2 Tops to sat-speaker to sat-speaker XS-1/2 Beachten Sie die folgenden Schalterstellungen: signal/clip from mixer protect stereo mono Mixer lift ground Top XT-1/2 Top XT-1/2 Top XT-1/2 Top XT-1/2 1 Sub / 4 Tops...
  • Page 13 Power Systeme Top XT-1/2 Top XT-1/2 2 Subs / 2 Tops to sat-speaker to sat-speaker XS-1/2 Beachten Sie die folgenden Schalterstellungen: XSP-2 signal/clip protect from mixer stereo mono lift ground Mixer Top XT-1/2 Top XT-1/2 Top XT-1/2 Top XT-1/2 to sat- to sat- speaker2 speaker4...

  • Page 14: Technische Daten

    8. Technische Daten TOP XT-1 Digital Endstufe (integriert in Sub XS-1/2) Belastbarkeit 150 W/300 W* EIA Ausgangsleistung Tops 2x 500 W** Bestückung 6,5“/1“ CD (1 kHz, THD+N < 1%) Kennschalldruck 96 dB Verstärkung 32 dB SPL max. 123 dB Eingangsempfindlichkeit 0 dB V Übertragungsbereich 65 Hz –...

  • Page 15: Important Safety Instructions

    0. Important safety instructions CAUTION Read these safety instructions prior to operating the unit. Keep RISK OF ELECTRIC SHOCK these safety instructions in a safe place. DO NOT OPEN The lightning symbol inside a triangle draws the userís attention to an uninsulated ìdangerous voltageî...
  • Page 16 ..... . . 17 Description Xperience II ......17 5.2.1...

  • Page 17: Introduction

    Make sure the equipment cannot be connected to power or Read the instructions carefully before using the equipment to switched on unintentionally by third persons. ensure that your Fohhn speaker system performs to its full capacity and operates perfectly. 2.3 Environment...

  • Page 18: Description

    5. Description Top XT-1 5.1 Xperience I Media System The Xperience I Media system consists Multifunctional HighPower Top 6,5“/1“ with of an active XS-1 subwoofer and up to 90°x60° CD horn, 150 W, 16Ω. Time-aligned multifunctional XT-1 speaker design. The point where sound is components.
  • Page 19 5.2 Xperience II System Top XT-2 The Xperience II system consists of an Multifunctional HighPower Top 10“/1“ with active XS-2 subwoofer and up to six 90°x40° CD horn, 300 W, 8Ω. Time-aligned multifunctional XT-2 Top components. speaker design. The point where sound is...

  • Page 20: Controls Sub Xs-1/2 (Self Powered)

    5.3 Controls for Sub XS-1/2 (see page 26!) All controls are fitted flush to the brushed Output port ch2 aluminium back plate for protection. The The multifunctional XT-1/2 Tops or the additional passive Sub amplifier is cooled via the back plate. The XSP-2 are connected to output jack (5).

  • Page 21: Controls Sub Xsp-2 (Slave)

    Link jack ch2 5.4 Controls for Sub XSP-2 (see page 26!) Link jacks: The input signal is available unchanged at these The additional passive Sub XSP-2 has got the XLR link jacks and can be transmitted to other devices. same dimensions and the same acoustic design as the self-powered Subs XS-1/2.

  • Page 22: Installation And Operating Instructions

    If the unit is faulty, venue, the satellite speakers should be mounted as high up as please contact the Fohhn Audio AG service centre. Do not open the possible. You will require speaker stands here. The satellite...

  • Page 23: Information On Cables And Connections

    7. Information on cables and connections 7.1 Audio connections Before connecting the subwoofer to the mains power supply, make sure that the mains voltage corresponds to that specified on the operating panel (tolerance of +/- 10% is permitted). Always plug in the mains cable before switching on the subwoofer and always switch off the subwoofer before disconnecting it from the mains power supply.

  • Page 24: System Cables

    7.3 System cables for 4 different combinations Basic Systems Top XT-1/2 Top XT-1/2 1 Sub / 2 Tops to sat-speaker to sat-speaker XS-1/2 Observe the following switch positions: signal/clip from mixer protect stereo mono Mixer lift ground Top XT-1/2 Top XT-1/2 Top XT-1/2 Top XT-1/2 1 Sub / 4 Tops...
  • Page 25 Power Systems Top XT-1/2 Top XT-1/2 2 Subs / 2 Tops to sat-speaker to sat-speaker XS-1/2 Observe the following switch positions: to sub XSP-2 XSP-2 signal/clip protect from mixer stereo mono lift ground Mixer Top XT-1/2 Top XT-1/2 Top XT-1/2 Top XT-1/2 to sat- to sat-...

  • Page 26: Specifications

    8. Specifications TOP XT-1 Digital amplifier (integrated in Sub XS-1/2) Power Rating 150 W/300 W* EIA amplifier power Tops 2x 500 W** Components 6,5“/1“ CD (1 kHz, THD+N < 1%) Sensitivity 96 dB Amplification 32 dB SPL max. 123 dB Input sensitivity 0 dB V Frequency response...

  • Page 27: Illustration Controls

    9. Controls 9.1 Controls for Sub XS-1/2 (self-powered) 9.2 Controls for Sub XSP-2 (slave)
  • Page 28 Sie haben eine gute Wahl getroffen und wir We believe you have made the right choi- sind überzeugt, dass Ihnen Ihr Fohhn- ce and we are sure that your Fohhn louds- Lautsprechersystem viel Freude bereitet peaker system will give you many happy und gute Dienste leisten wird.
