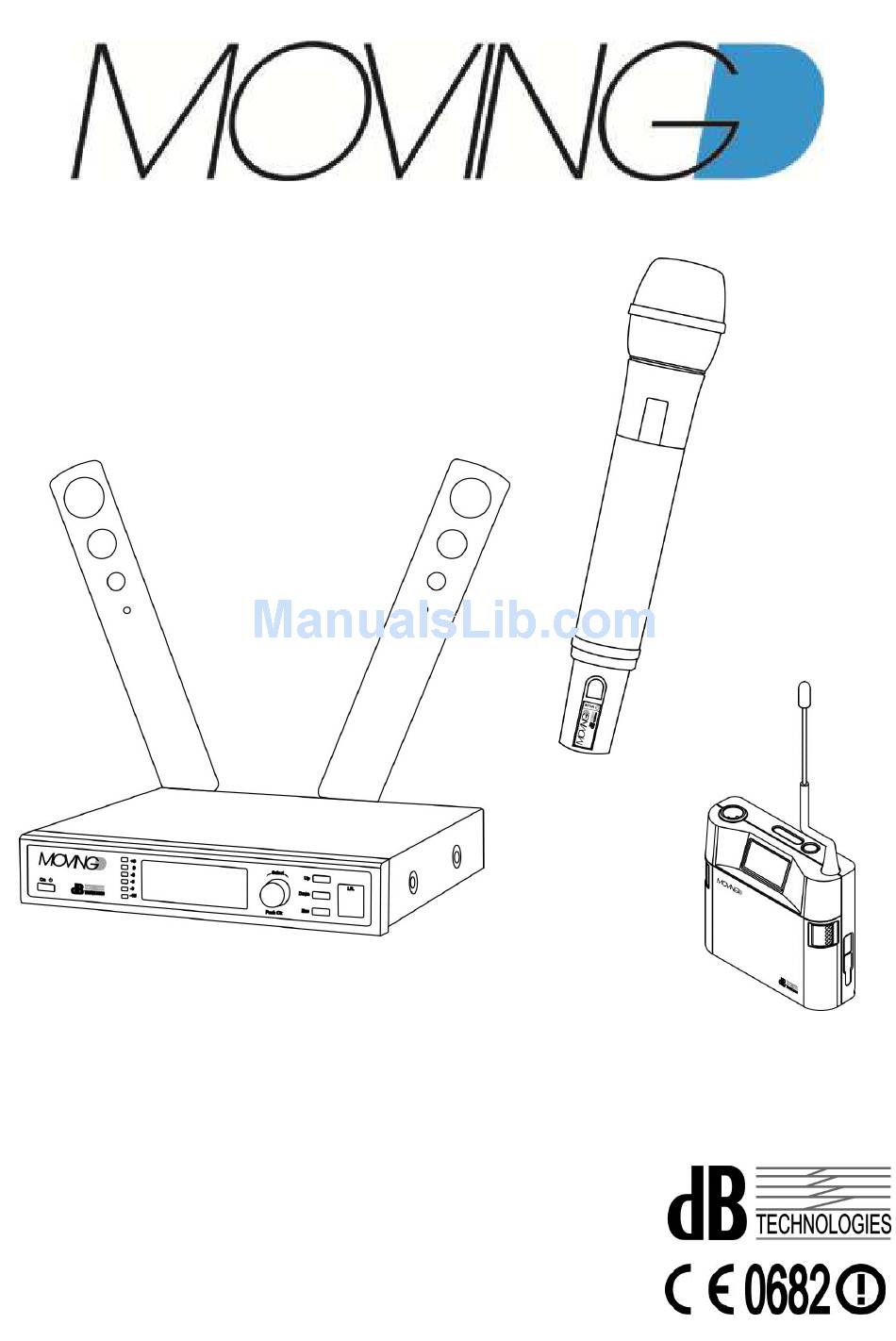

UHF DIGITAL WIRELESS MICROPHONE SYSTEM
MANUALE D'USO - Sezione 1
USER MANUAL - Section 1
BEDIENUNGSANLEITUNG - Abschnitt 1
CARACTERISTIQUES TECHNIQUES - Section 1
Le avvertenze nel presente manuale devono essere osservate congiuntamente al "Manuale d'uso - Sezione2".
The warnings in this manual must be observed together with the "User Manual - Section 2".
Die Warnungen in diesem Handbuch müssen in Verbindung mit der "- Bedienungsanleitung - Abschnitt 2"
beobachtet werden.
Les avertissements dans ce manuel doivent être respectées en collaboration avec le "Caratteristiques
Techniques - Section 2".

Advertisement

Table of Contents
loading

Related Manuals for dB Technologies MOVING D series

Summary of Contents for dB Technologies MOVING D series

  • Page 1 UHF DIGITAL WIRELESS MICROPHONE SYSTEM MANUALE D’USO - Sezione 1 USER MANUAL - Section 1 BEDIENUNGSANLEITUNG - Abschnitt 1 CARACTERISTIQUES TECHNIQUES - Section 1 Le avvertenze nel presente manuale devono essere osservate congiuntamente al “Manuale d’uso - Sezione2”. The warnings in this manual must be observed together with the "User Manual - Section 2". Die Warnungen in diesem Handbuch müssen in Verbindung mit der "- Bedienungsanleitung - Abschnitt 2"...
  • Page 2 Il firmware del sistema viene periodicamente aggiornato e reso disponibile mediante download direttamente dal sito dB Technologies. Questa caratteristica, unita ai 400MHz di banda operativa del MOVING D, consente di mantenere sempre il radiomicrofono aggiornato alle bande di frequenze disponibili, senza incorrere in problemi di dismissione dell'apparato a causa della modificazione dei piani di ripartizione delle Frequenze dei paesi.
  • Page 3 ITALIANO AA800W Amplificatore di antenna a basso rumore in banda 470 .. 870MHz . UPA800 Attenuatore di antenna. Per il trasmettitore bodypack MOVING D-B fare riferimento al sito www.dbtechnologies.com. E' possibile collegarsi da remoto al ricevitore con un computer tramite cavo USB (Tipo A maschio-Mini Tipo B maschio).
  • Page 4 ITALIANO Moving D – digital wireless microphone system RICEVITORE MOVING D-R 2.1 DESCRIZIONE Il ricevitore MOVING D-R è dotato di due attacchi BNC per antenne, due uscite linea e microfonica e di una presa USB per il collegamento da computer remoto. Al ricevitore MOVING D-R deve essere sempre abbinato un trasmettitore MOVING D-H (mano) oppure MOVINGD-B (bodypack).

  • Page 5: Collegamenti Di Base

    ITALIANO FUNZIONI DEL PANNELLO POSTERIORE Connettore Alimentazione “Power 15Vdc-1A” La presa consente di alimentare il ricevitore tramite l’alimentatore 12-15Vdc fornito in dotazione. Utilizzare esclusivamente l’alimentatore fornito in dotazione. Connettore “Line Out Unbal” Connettore Jack 6,3mm mono per l’uscita audio a livello (sbilanciata). Connettore “Mic Out Bal”...

  • Page 6: Schermata Iniziale

    ITALIANO Moving D – digital wireless microphone system ACCENSIONE Il ricevitore si accende automaticamente non appena collegato all’alimentatore. Qualora fosse già stato utilizzato in precedenza durante l’accensione vengono caricate le ultime impostazioni utilizzate prima dello spegnimento. Seguirà una breve procedura di inizializzazione alla fine della quale il dispositivo è pronto a lavorare. STAND BY Tenendo premuto, per 3 secondi, il tasto “On/Stby”...
  • Page 7 ITALIANO superiore di canali ma sono meno immuni alla intermodulazione, quindi interruzione del segnale, dei ricevitori rispetto a quelli (i5). B) Canali disponibili Indica la quantità di canali disponibili all’interno del banco selezionato (numero totale prima della scansione, numero di canali liberi dopo la scansione). C) Banco impostato Indica il numero del banco attualmente impostato.
  • Page 8 ITALIANO Moving D – digital wireless microphone system 3.6.1 MENU 1 - TX CONFIGURATION Da questo menu è possibile, tramite dispositivo IRDA, scrivere (Write Data) o leggere (Read Data) i parametri impostati dei due dispositivi. SCRIVERE I DATI (Write Data) •...
  • Page 9 ITALIANO IMPOSTARE IL NUMERO INDICATIVO DEL RICEVITORE (MOVING D ID) (Solo per utilizzo con HUB 800) • Ruotando la manopola (4), selezionare e premere per abilitare la modifica, selezionare il valore del numero ID desiderato da 1 a 6, quindi modificare e confermare. Questa impostazione serve per identificare il ricevitore all’interno del rack e nella comunicazione con un PC esterno.
  • Page 10 ITALIANO Moving D – digital wireless microphone system • Ruotando la manopola (4) selezionare il valore del segnale desiderato in uscita, premere la manopola per confermare. IMPOSTAZIONI DEL NOISE GATE • Ruotando la manopola (4), selezionare il valore della soglia di intervento del Noise Gate, premere la manopola per confermare.
  • Page 11 ITALIANO • Utilizzare la manopola (4) per selezionare la freccia visibile sopra i valori di frequenza. Premerla per entrare nella modalità di modifica. Ruotare la manopola per posizionare la freccia sulla cifra che si desidera modificare, quindi premere di nuovo per confermare. •...
  • Page 12 ITALIANO Moving D – digital wireless microphone system Il programma è autoinstallante. COLLEGAMENTO AL COMPUTER Collegare un computer al connettore USB (15) posto sul retro del ricevitore. Avviare il programma: Start Programmi dBTechnologies dBTechnologies MOVING D AGGIORNAMENTO FIRMWARE DEL RICEVITORE Scaricare il firmware per il ricevitore MOVING D-R dal sito internet www.dbtechnologies.com nella sezione downloads del MOVING D.
  • Page 13 ITALIANO MOVING D-R ELENCO RAPIDO DELLE FUNZIONI...
  • Page 14 ITALIANO Moving D – digital wireless microphone system TRASMETTITORE MANO MOVING D-H 5.1 DESCRIZIONE Il modello MOVING D-H è un trasmettitore mano dotato di capsula cardioide dinamica Bayerdynamic TG-X58. Il trasmettitore MOVING D-H deve essere sempre abbinato ad un ricevitore MOVING D-R, dal quale è...
  • Page 15 ITALIANO 5.2.1 PERSONALIZZAZIONE DEL TRASMETTITORE In dotazione vengono forniti cinque anelli colorati di silicone intercambiabili, per la personalizzazione del trasmettitore nel caso di utilizzo simultaneo di più sistemi. Questi anelli vengono inseriti nell’apposito scasso sulla parte bassa dell’impugnatura del microfono. La personalizzazione del trasmettitore avviene anche tramite l’impostazione del nome utente dal ricevitore (per maggiori dettagli fare riferimento al paragrafo 3.6.2).

  • Page 16: Configurazione Del Trasmettitore

    ITALIANO Moving D – digital wireless microphone system • La potenza del segnale trasmesso al ricevitore(espresso in mW). • L’indicatore di mute. • L’indicatore del livello della batteria. CONFIGURAZIONE DEL TRASMETTITORE La configurazione del trasmettitore avviene tramite il ricevitore. • Settare le configurazioni desiderate nei vari menu del ricevitore MOVING D-R (per maggiori dettagli vedere la sezione riguardante il ricevitore del manuale).
  • Page 17 ITALIANO TRASMETTITORE BODYPACK MOVING D-B 7.1 DESCRIZIONE Il modello MOVING D-B è un trasmettitore bodypack che può essere impiegato per la voce o per strumenti musicali come i fiati o la chitarra elettrica. Il trasmettitore MOVING D-B deve essere sempre abbinato ad un ricevitore MOVING D-R, dal quale è...
  • Page 18 ITALIANO Moving D – digital wireless microphone system “I.R.” Dispositivo per la comunicazione via IrDA (infrarossi) con il ricevitore MOVING D-R. Antenna Attenzione!!! Non piegare o raddrizzare l’antenna. Sportello anteriore Sportello per chiusura vano batteria e pulsanti di regolazione interni. Pulsanti apertura sportello anteriore Premendoli contemporaneamente sbloccano lo sportello anteriore consentendone l’apertura.

  • Page 19: Regolazione Del Guadagno

    ITALIANO Per passare dallo stato normale (in funzione) a quello di Mute, e viceversa, tenere premuto il pulsante (6) per un secondo. 8.3.2 SCHERMATA 2 Dalla schermata principale, premendo e rilasciando il pulsante (6) , si passa alla schermata 2. In questa schermata sono visibili: •...
  • Page 20 ITALIANO Moving D – digital wireless microphone system • Una volta terminato il procedimento, compare sul display la scritta “TX SUCCESSFUL”, chiudere il trasmettitore. Il dispositivo è pronto all’uso. AGGIORNAMENTO FIRMWARE Come la configurazione, anche l'aggiornamento del firmware avviene attraverso il ricevitore. Fare riferimento al paragrafo 4.4.

  • Page 21: Suggerimenti E Raccomandazioni

    Inoltre posizionare il trasmettitore più vicino possibile alla sorgente per evitare rumori esterni o suoni indesiderati. 10 LICENZE D'USO I prodotti dB Technologies soddisfano pienamente tutte le Normative in vigore. Tuttavia, in alcuni Paesi, l'uso dei sistemi in radiofrequenza deve essere approvato dalle Autorità e può essere necessario richiedere una licenza affinché...

  • Page 22: Specifiche Tecniche

    ITALIANO Moving D – digital wireless microphone system 11 SPECIFICHE TECNICHE RICEVITORE MOVING D-R Dimensioni Mezza unità rack Alimentazione 12 - 15 VDC Consumo di corrente 550 mA Uscita audio 0 dBm/600 ohm, balanced line/unbalanced Risposta in frequenza 35Hz to 19KHz ~ 3dB Distorsione <...
  • Page 23 ITALIANO TRASMETTITORE BODYPACK MOVING D-B Alimentazione 2x1,5V modello AA high capacity Sensibilità di ingresso regolabile audio Risposta in frequenza da 35Hz a 19KHz ~ 3dB Distorsione < 1% Consumo di corrente 150 mA Frequenze operative 470 ÷ 870 MHz Potenza d'uscita RF 10mW , 50mW ERP Modulazione DIGITALE...
  • Page 24 The usage configuration by upgradeable firmware also allows to automatically block any unauthorised frequencies or to limit the output power to lower values, where required by local regulations. The system firmware is periodically upgraded and made available by direct download from the dB Technologies Web site.
  • Page 25 ENGLISH For bodypack transmitter MOVING D-B refer to website www.dBTechnologies.com A remote connection to the receiver is possible with a computer via a USB cable (Type A Male - Mini Type B Male). If multiple MOVING D systems are used at the same time, the MOVING D Touring Rack Kit can be used, which can include up to 6 receivers, a splitter antenna for using only one antenna pair for the entire system, an intelligent power supply RPS10 and the concentrator HUB 800 which makes it possible to control the entire rack remotely via an Ethernet connection.

  • Page 26: Front Panel Functions

    ENGLISH Moving D – digital wireless microphone system RECEIVER MOVING D-R 2.1 DESCRIPTION The MOVING D-R receiver has two BNC connections for antennas, two line and microphone outputs and one USB socket for connection from a remote computer. The MOVING D-R receiver must always be combined with a MOVING D-H (handheld) or MOVING D-B (bodypack) transmitter.

  • Page 27: Rear Panel Functions

    ENGLISH REAR PANEL FUNCTIONS Power connector “Power 15Vdc-1A” The socket provides power to the receiver through the supplied 12-15Vdc power supply. Use only the provided power supply. Connector “Line Out Unbal” Mono Jack 6,3mm connector for audio level output (unbalanced). Connector “Mic Out Bal”...

  • Page 28: Functions On The Display

    ENGLISH Moving D – digital wireless microphone system START-UP The receiver starts up automatically as soon as it is connected to the power supply unit. If it has already been used previously, during start-up, the latest settings used before turning it off will be loaded. There will then be a brief initialization procedure, after which the device is ready for use.
  • Page 29 ENGLISH B) Available channels Indicates the quantity of channels available within the selected bank (total number prior to scanning, number of free channels after scanning). C) Set bank Indicates the currently set bank number. CHANNEL indicator The number of the channel inside the bank used by the receiver is displayed. FREQUENCY indicator Indicates the frequency to which the receiver is tuned.

  • Page 30: Write Data

    ENGLISH Moving D – digital wireless microphone system 3.6.1 MENU 1 - TX CONFIGURATION From this menu it is possible, via the IRDA device, to write (Write Data) or read (Read Data) the parameters set of the two devices. WRITE DATA •...
  • Page 31 ENGLISH 3.6.3 MENU 3 - PARAMETERS B Menu 3 displays the type of transmitter and its microphone capsule. This information is automatically recognized by the receiver when it is RF connected with the transmitter. From this menu, you can set encryption in the transmission that can only be decoded by the associated receiver. Finally, it is possible to select the power of the transmission signal (RF Power).
  • Page 32 ENGLISH Moving D – digital wireless microphone system 3.6.5 MENU 5 - FW VERSION This menu can be used to check the versions of the firmware installed in the device. 3.6.6 MENU 6 - MANUAL FREQUENCY This menu can be used to manually select the frequency. •...

  • Page 33: Remote Software

    ENGLISH 3.6.8 MENU 8 - SCAN SETUP It is used to set the frequency scanning parameters. Always use the knob (4) to select, modify and confirm the parameter values. Filter Enables the use of the “Level” parameter while scanning. Buffer Indicates the number of measurements for estimating the entity of the noise for each individual frequency.
  • Page 34 ENGLISH Moving D – digital wireless microphone system Turn off the transmitter and align its IRDA interface with that of the receiver, turn on the transmitter, making sure the I.R. interfaces are aligned and maintain alignment during the entire procedure. Follow the instructions that appear on the display until the operation is complete.
  • Page 35 ENGLISH MOVING D-R QUICK FUNCTION LIST...

  • Page 36: Customizing The Transmitter

    ENGLISH Moving D – digital wireless microphone system HAND-HELD TRANSMITTER MOVING D-H 5.1 DESCRIPTION The MOVING D-H model is a hand-held transmitter with a dynamic cardioid capsule Bayerdynamic TG-X58. The MOVING D-H transmitter must always be combined with a MOVING D-R receiver, which is used to configure the transmitter itself.

  • Page 37: Energy Savings

    Turn on the transmitter by pressing the “MODE” (1) key for a few seconds until the display (2) turns on. There will be a brief initialization procedure, during which “dB Technologies Initializing...” will appear on the display, and after a few seconds transmitter will be ready.

  • Page 38: Transmitter Configuration

    ENGLISH Moving D – digital wireless microphone system TRANSMITTER CONFIGURATION The transmitter is configured through the receiver. • Set the desired configurations in the various menus of the MOVING D-R receiver (for more details see the manual section concerning the receiver). •...
  • Page 39 ENGLISH BODYPACK TRANSMITTER MOVING D-B 7.1 DESCRIPTION The MOVING D-B model is a bodypack transmitter that can be used for voice or musical instruments such as wind instruments or electric guitars. The MOVING D-B transmitter must always be combined with a MOVING D-R receiver, which is used to configure the transmitter itself.

  • Page 40: Main Screen

    Turn on the transmitter by pressing the “MODE” (6) key for a few seconds until the display (1) turns on. There will be a brief initialization procedure, during which “dB Technologies Initializing...” will appear on the display, and after a few seconds transmitter will be ready. and the blue status LED flashes once every 4 seconds.

  • Page 41: Adjusting The Gain

    ENGLISH MUTE The Mute status is indicated on the transmitter by the crossed off loudspeaker symbol and the blue status LED (5) flashes once per second. To switch from the normal status (functioning) to Mute, or vice versa, hold down the button (6) for a second. 8.3.2 SCREEN 2 Press and release the button (6) to switch from the main screen to screen 2.
  • Page 42 ENGLISH Moving D – digital wireless microphone system • Once the procedure is complete, “TX SUCCESSFUL” will appear on the display, then turn off the transmitter. The device is ready to be used. UPDATING FIRMWARE Just like the configuration, also the firmware is updated via the receiver. Refer to paragraph 4.4 SHUTDOWN Press down the “Mode”...
  • Page 43 Simultaneous use of more radio microphones The MOVING D series is suitable for the simultaneous use of several transmitters at the same time. If you have experience problems while using different microphones simultaneously, first of all check the frequencies you are using.

  • Page 44: Technical Specifications

    ENGLISH Moving D – digital wireless microphone system 11 TECHNICAL SPECIFICATIONS RECEIVER MOVING D-R Dimensions Half rack size Power supply 12 - 15 VDC Power consumption 550 mA Audio output 0 dBm/600 ohm, balanced line/unbalanced Frequency respomse 35Hz to 19KHz ~ 3dB Distortion <...
  • Page 45 ENGLISH BODYPACK TRANSMITTER MOVING D-B Batteries 2x1,5V AA type high capacity Sound input sensitivity Adjustable Frequency response 35Hz to 19KHz ~ 3dB Distortion < 1% Power consumption 150 mA Operating frequencies 470 ÷ 870 MHz RF output power 10mW , 50mW ERP Modulation DIGITAL Deviation...
  • Page 46 Gesetze erforderlich ist. Die Firmware des Systems wird in regelmäßigen Abständen aktualisiert und zum Downloaden direkt auf der Website von dB Technologies zur Verfügung gestellt. Diese Charakteristik, verbunden mit den 400 MHz Nutzfrequenzband von MOVING D gestattet es, dass das Funkmikrofon jederzeit auf die aktuell verfügbaren Frequenzbänder eingestellt ist, ohne sich mit dem Problem...
  • Page 47 DEUTSCH RDA800W Passive Richtantenne 470 .. 870MHz . AA800W Antennenverstärker mit niedrigem Bandrauschfaktor 470.. 870MHz . UPA800 Antennendämpfer. Finden Sie auf der Website www.dbtechnologies.com. Für den Taschensender MOVING D-B Es besteht die Möglichkeit eines Remote-Anschlusses an den Empfänger über einen Computer mittels USB- Kabel (Typ A Stecker - Mini Typ B Stecker).
  • Page 48 DEUTSCH Moving D – digital wireless microphone system EMPFÄNGER MOVING D-R 2.1 BESCHREIBUNG Der Empfänger MOVING D-R ist mit zwei BNC- Antennenanschlüssen, zwei Ausgängen für Linie und Mikrophon sowie eine USB- Buchse für den Remote-Anschluss per Computer ausgestattet. Mit dem Empfänger MOVING D-R muss immer ein Hand- MOVING D-H oder Taschensender MOVING D-B gekoppelt werden.
  • Page 49 DEUTSCH FUNKTIONEN AN DER RÜCKWAND Versorgungsstecker “Power 15Vdc-1A” Gestattet die Stromversorgung des Empfängers über das mitgelieferte Netzgerät 12-15Vdc. Es darf ausschließlich das mitgelieferte Netzgerät verwendet werden. Stecker “Line Out Unbal” Klinkenstecker 6,3 mm Mono für Audioausgang Linie (asymmetrisch). Stecker “Mic Out Bal” Stecker XLR für symmetrischen Audioausgang.
  • Page 50 DEUTSCH Moving D – digital wireless microphone system EINSCHALTEN Der Empfänger schaltet sich automatisch ein, sobald er an das Netzgerät angeschlossen wird. Sofern das Gerät bereits verwendet wurde, werden beim Einschalten die Einstellungen geladen, die das Gerät vor dem letzten Abschalten hatte. Danach folgt eine kurze Initialisierungsphase, nach deren Beendigung das Gerät betriebsbereit ist.
  • Page 51 DEUTSCH umfassen eine höhere Anzahl von Kanälen, besitzen jedoch weniger Immunität gegen Intermodulation, d.h. gegen Signalunterbrechungen der Sender im Vergleich zur Ordnung (i5). B) Verfügbare Kanäle Gibt die Anzahl der innerhalb der gewählten Frequenzbank verfügbaren Kanäle an (Gesamtzahl vor dem Scannen bzw, Anzahl freier Kanäle nach dem Scannen). C) Eingestellte Frequenzbank Gibt die Nummer der derzeit eingestellten Frequenzbank an.
  • Page 52 DEUTSCH Moving D – digital wireless microphone system Die Konfiguration des Senders erfolgt über den Empfänger anhand der IRDA-Einrichtung. 3.6.1 MENU 1 - TX CONFIGURATION In diesem Menü ist es anhand der IRDA-Vorrichtung möglich, schreiben (Write Data) oder gelesen (Read Data) die Parametereinstellungen der beiden Geräte.
  • Page 53 DEUTSCH EINSTELLUNG DER KENNNUMMER DES EMPFÄNGERS (MOVING D ID) (Nur für die Verwendung mit HUB 800) • Durch Drehen des Drehknopfs (4) kann die gewünschte ID-Nummer zwischen 1 und 6 eingestellt werden. Danach zur Bestätigung den Drehknopf drücken. Diese Einstellung dient zur Identifizierung des Empfängers innerhalb des Racks und zur Kommunikation mit einem externen PC.
  • Page 54 DEUTSCH Moving D – digital wireless microphone system Anwählen mithilfe des Drehknopfs (4) den gewünschten Wert einstellen, zur Bestätigung den Knopf drücken. EINSTELLUNG DES NOISE GATE • Durch Drehen des Drehknopfs (4) kann die Ansprechschwelle des Noise Gates eingestellt werden. Danach zur Bestätigung den Drehknopf drücken.
  • Page 55 DEUTSCH • Mithilfe des Drehknopfs (4) den Pfeil anwählen, der über den Frequenzwerten zu sehen ist. Den Knopf drücken, um die Änderungsmodalität zu aktivieren. Durch Drehen des Knopfs den Pfeil auf den zu ändernden Wert positionieren und zur Bestätigung nochmals des Knopf drücken. •...
  • Page 56 DEUTSCH Moving D – digital wireless microphone system Anhand der spezifischen Software “Moving D” kann außerdem das Updaten der Firmware sowohl des Empfängers MOVING D-R als auch der Handsender MOVING D-H und Taschensender MOVING D-B vorgenommen werden. INSTALLATION DES PROGRAMMS “Moving D” Das Programm “Moving D”...
  • Page 57 DEUTSCH MOVING D-R KURZÜBERSICHT DER FUNKTIONEN...
  • Page 58 DEUTSCH Moving D – digital wireless microphone system HANDSENDER MOVING D-H 5.1 BESCHREIBUNG Das Modell MOVING D-H ist ein Handsender mit dynamischer Nierenmikrophonkapsel Beyerdynamic TG-X58. Der Sender MOVING D-H muss immer in Verbindung mit einem Empfänger MOVING D-R verwendet werden, über den der Sender selbst konfiguriert werden kann. FUNKTIONEN Schalter “MODE”...
  • Page 59 DEUTSCH 6 FUNKTIONSWEISE DES HANDSENDER MOVING D-H Den Griff (4) des Senders MOVING D-H, die Batterien in das entsprechende Fach (6) einlegen, wobei auf die richtige Polung zu achten ist. EINSCHALTEN Den Sender einschalten, indem die Taste “MODE” (1) einige Sekunden gedrückt gehalten wird, bis das Display einschaltet (2).
  • Page 60 DEUTSCH Moving D – digital wireless microphone system SENDERKONFIGURATION Die Konfiguration des Senders erfolgt über den Empfänger. • Die gewünschte Konfiguration in den verschiedenen Menüs des Empfängers MOVING D-R einstellen (weitere Einzelheiten sind dem Abschnitt zu entnehmen, in dem der Empfänger beschrieben ist). •...
  • Page 61 DEUTSCH TASCHENSENDER MOVING D-B 7.1 BESCHREIBUNG Das Modell MOVING D-B ist ein Taschensender und kann sowohl für Gesang als auch für Musikinstrumente wie Blasinstrumente oder elektrische Gitarre verwendet werden. Der Sender MOVING D-B muss immer in Verbindung mit einem Empfänger MOVING D-R verwendet werden, über den auch der Sender konfiguriert werden kann.
  • Page 62 DEUTSCH Moving D – digital wireless microphone system Antenne Achtung!!! Die Antenne darf weder geknickt noch gerade gerichtet werden. Vordere Klappe Verschlussklappe des Batteriefachs und interne Regeltasten. Tasten zum Öffnen der vorderen Klappe Durch gleichzeitiges Drücken dieser Tasten kann die vordere Klappe geöffnet werden. Batteriefach Fach zum Einlegen der Batterien Lieferung.
  • Page 63 DEUTSCH Zum Umschalten vom normalen Betriebszustand auf Mute und umgekehrt, die Taste (6) ein Sekunden gedrückt halten. 8.3.2 BILDSCHIRM 2 Durch Drücken und Loslassen der Taste (6) kann vom Hauptbildschirm auf die Bildschirmseite 2 weitergeschaltet werden. Diese Bildschirmseite zeigt an: •...
  • Page 64 DEUTSCH Moving D – digital wireless microphone system • Am Ende des Vorgangs erscheint auf dem Display die Anzeige “TX SUCCESSFUL”. Den Sender schließen. Das Gerät ist nun betriebsbereit. UPTDATEN DER FIRMWARE Wie die Konfiguration erfolgt auch das Updaten der Firmware über den Empfänger. Siehe dazu Abschnitt 4.4.
  • Page 65 Den Sender der Quelle so nah wie möglich positionieren, um externe Geräusche oder ungewünschte Töne zu vermeiden. 10 GEBRAUCHSLIZENZEN Die dB Technologies Produkte erfüllen alle gültigen Vorschriften. Trotzdem ist in einigen Ländern der Einsatz von Funksystemen von den Behörden zu genehmigen, manchmal ist eine Lizenz zu beantragen, damit der Einsatz gesetzmäßig ist.
  • Page 66 DEUTSCH Moving D – digital wireless microphone system 11 TECHINISCHE DATEN EMPFÄNGER MOVING D-R Abmessungen Empfänger 1/2 x 19” Rackbreite Stromversorgung 12 - 15 VDC Stromverbrauch 550 mA Audio Ausgang 0 dBm/600 ohm, balanced line/unbalanced Frequenzgang 35Hz to 19KHz ~ 3dB Verzerrung <...
  • Page 67 DEUTSCH BODYPACK SENDER MOVING D-B Spannungsversorgung 3V (2x1,5V) Modell AA high capacity Empfindlichkeit Audioeingang Einstellbare Frequenzbereich 35Hz to 19KHz ~ 3dB Verzerrung < 1% Stromverbrauch 150 mA Arbeitsfrequenzen 470 ÷ 870 MHz RF Ausgangsleistung 10mW , 50mW ERP Modulation DIGITAL Verzerrung 55 KHz Antenne...
  • Page 68 FRANÇAIS Moving D – digital wireless microphone system 1 INTRODUCTION Le Moving D est un micro sans fil à modulation numérique avec un hardware conçu pour couvrir la bande UHF comprise entre 470 et 870 MHz. Ceci permet d'utiliser le système dans les bandes de fréquence actuelles et futures, indépendamment des changements des Réglementations Européennes concernant l'utilisation du Spectre Radio.
  • Page 69 FRANÇAIS RDA800W Antenne directionnelle passive à bande 470 .. 870MHz . AA800W Amplificateur d'antenne à bande à faible bruit 470 .. 870MHz . UPA800 Atténuateur d'antenne. consultez le site www.dbtechnologies.com. Pour le Émetteur de poche MOVING D-B Il est possible de se connecter à distance au récepteur au moyen d'un ordinateur relié par câble USB (Type A mâle-Mini Type B mâle).
  • Page 70 FRANÇAIS Moving D – digital wireless microphone system RECEPTEUR MOVING D-R 2.1 DESCRIPTION Le récepteur MOVING D-R est doté de deux raccords BNC pour antennes, de deux sorties ligne et microphonique et d'une prise USB pour la connexion à distance de l'ordinateur. Un émetteur MOVING D-H (à...

  • Page 71: Branchements De Base

    FRANÇAIS FONCTIONS DU PANNEAU ARRIÈRE Connecteur Alimentation “Power 15Vcc-1A” La prise permet d'alimenter le récepteur au moyen de l'alimentateur 12-15Vcc fourni. Utiliser exclusivement l'alimentateur fourni. Connecteur “Line Out Unbal” Connecteur Jack 6,3 mm mono pour la sortie audio au niveau (déséquilibrée). Connecteur “Mic Out Bal”...

  • Page 72: Stand By (Veille)

    FRANÇAIS Moving D – digital wireless microphone system ALLUMAGE Le récepteur s'allume automatiquement dès qu'il est connecté à l'alimentateur. Dans le cas où il a déjà été utilisé avant l'allumage, les dernières configurations utilisées avant son extinction sont téléchargées. Il s'ensuivra une brève procédure d'initialisation à la fin de laquelle le dispositif est prêt à travailler. STAND BY (VEILLE) En maintenant enfoncée, pendant 3 secondes, la touche “On/Stby”, le dispositif se met en veille, un voyant vert clignote pour signaler cet état.
  • Page 73 FRANÇAIS B) Canaux disponibles Indique la quantité de canaux disponibles à l'intérieur du banc sélectionné (nombre total avant le balayage, nombre de canaux libres après le balayage). C) Banc configuré Indique le numéro du banc actuellement configuré Indicateur du CANAL Le numéro du canal à...
  • Page 74 FRANÇAIS Moving D – digital wireless microphone system 3.6.1 MENU 1 - TX CONFIGURATION À partir de ce menu, il est possible, à l'aide du dispositif IRDA, d'écrire (Write Data) ou de lire (Read Data) les sur les deux dispositifs paramètres configurés ÉCRIRE LES DONNÉES (Write Data) •...
  • Page 75 FRANÇAIS CONFIGURER LE NUMÉRO INDICATIF DU RÉCEPTEUR (MOVING D ID) (Seulement pour une utilisation avec HUB 800) • En tournant le bouton (4), sélectionner la valeur du nombre ID désiré, de 1 à 6, puis appuyer sur le bouton pour confirmer. Ce paramètre sert à...
  • Page 76 FRANÇAIS Moving D – digital wireless microphone system • En tournant la poignée (4) sélectionner la valeur désirée, appuyer sur la poignée pour valider. CONFIGURATIONS DU NOISE GATE • En tournant le bouton (4), sélectionner la valeur du seuil d'intervention du Noise Gate puis appuyer sur le bouton pour confirmer.
  • Page 77 FRANÇAIS • Utiliser la poignée (4) pour sélectionner la flèche visible au-dessus des valeurs de fréquence. L'enfoncer pour entrer en mode de modification. Tourner la poignée pour positionner la flèche sur le chiffre que l'on désire modifier puis appuyer à nouveau pour valider. •...
  • Page 78 FRANÇAIS Moving D – digital wireless microphone system CONNEXION À L'ORDINATEUR Connecter un ordinateur au Connecteur USB (15) situé au dos du récepteur. Lancer le programme Start Programme dBTechnologies dBTechnologies MOVING D MISE À JOUR MICROLOGICIEL DU RÉCEPTEUR Télécharger le micrologiciel pour le récepteur MOVING D-R du site internet www.dbtechnologies.com à la section téléchargements (downloads) du MOVING D.
  • Page 79 FRANÇAIS MOVING D-R LISTE RAPIDE DES FONCTIONS...
  • Page 80 FRANÇAIS Moving D – digital wireless microphone system ÉMETTEUR À MAIN MOVING D-H 5.1 DESCRIPTION Le modèle MOVING D-H est un émetteur à main doté de capsule cardioïde dynamique Bayerdynamic TG-X58. L'émetteur MOVING D-H doit toujours être associé à un récepteur MOVING D-R, à partir duquel il est possible de configurer l'émetteur lui-même.
  • Page 81 FRANÇAIS 5.2.1 PERSONNALISATION DE L'ÉMETTEUR Cinq rondelles interchangeables en silicone sont fournies pour la personnalisation de l'émetteur en cas d'utilisation simultanée de plusieurs systèmes. Ces rondelles sont insérées dans le logement correspondant sur la partie basse de la poignée du microphone. La personnalisation de l'émetteur se fait aussi en entrant le nom de l'utilisateur à...

  • Page 82: Configuration De L' Émetteur

    FRANÇAIS Moving D – digital wireless microphone system À cette page-écran, on peut voir : • La version du micrologiciel présent sur le dispositif. • Le gain d'amplification de la capsule microphonique (exprimé en dB). • La puissance du signal émis au récepteur(exprimé en mW). •...
  • Page 83 FRANÇAIS ÉMETTEUR DE POCHE MOVING D-B 7.1 DESCRIPTION Le modèle MOVING D-B est un émetteur de poche qui peut être utilisé pour la voix ou pour les instruments de musique comme ceux à vent ou la guitare électrique. L'émetteur MOVING D-B doit toujours être associé à un récepteur MOVING D-R, à partir duquel il est possible de configurer l'émetteur lui-même.
  • Page 84 FRANÇAIS Moving D – digital wireless microphone system Interrupteur “MODE” Bouton pour l'allumage/extinction du système. Ce bouton permet en outre d'activer/désactiver l'état de MUTE et de faire défiler les pages-écrans d'état figurant sur l'afficheur. “I.R.” Dispositif pour la communication par IrDA (infrarouges) avec le récepteur MOVING D-R. Antenne Attention !!! Ne pas plier ou redresser l'antenne.

  • Page 85: Réglage Du Gain

    FRANÇAIS Pour passer de l'état normal (en fonction) à celui de Mute et vice-versa, maintenir enfoncé le Bouton (6) pendant une seconde. 8.3.2 PAGE-ÉCRAN 2 À partir de la page-écran principale, en appuyant et en relâchant le Bouton (6), on passe à la page-écran 2. À...
  • Page 86 FRANÇAIS Moving D – digital wireless microphone system • Une fois la procédure terminée, l'indication “TX SUCCESSFUL”, apparaît sur l'afficheur, éteindre l'émetteur. Le dispositif est prêt à l'usage. MISE À JOUR MICROLOGICIEL Comme la configuration, la mise à jour du micrologiciel se fait aussi à l'aide du récepteur. Voir le paragraphe 4.4.

  • Page 87: Licence D'utilisation

    10 LICENCE D'UTILISATION Les produits dB Technologies satisfont pleinement toutes les Normes en vigueur. Toutefois, dans certains Pays, l'utilisation des systèmes en radiofréquence doit être approuvée par les Autorités et demander une licence peut être nécessaire afin que l'utilisation soit légale.

  • Page 88: Details Techniques

    FRANÇAIS Moving D – digital wireless microphone system 11 DETAILS TECHNIQUES RECEPTEUR MOVING D-R Dimension Demie unité rack Alimentation 12 - 15 VDC Consommation de courant 550 mA Sortie Audio 0 dBm/600 ohm, balanced line/unbalanced Réponse en fréquence de 35Hz à 19KHz ~ 3dB Distortion <...
  • Page 89 FRANÇAIS TRASMETTEUR de poche MOVING D-B Alimentation 3V (2x1,5V) mod. AA Haute Capacité Sensibilité entrée réglable Réponse en fréquence de 35Hz à 19KHz ~ 3dB Distortion < 1% Consommation de courant 150 mA Fréquences opérationnelles 470 ÷ 870 MHz Puissance de sortie RF 10mW , 50mW ERP Modulation DIGITAL...
  • Page 92 Features, specification and appearance of products are subject to change without notice. dBTechnologies reserves the right to make changes or improvements in design or manufacturing without assuming any obligation to change or improve products previously manufactured. A.E.B. Industriale Srl Via Brodolini, 8 Località...
