Procedimiento de instalación
Conexión
Unidad del panel de control
2
Al conmutador de
red o a la serie DME.
Caja adaptadora del ICP1
1

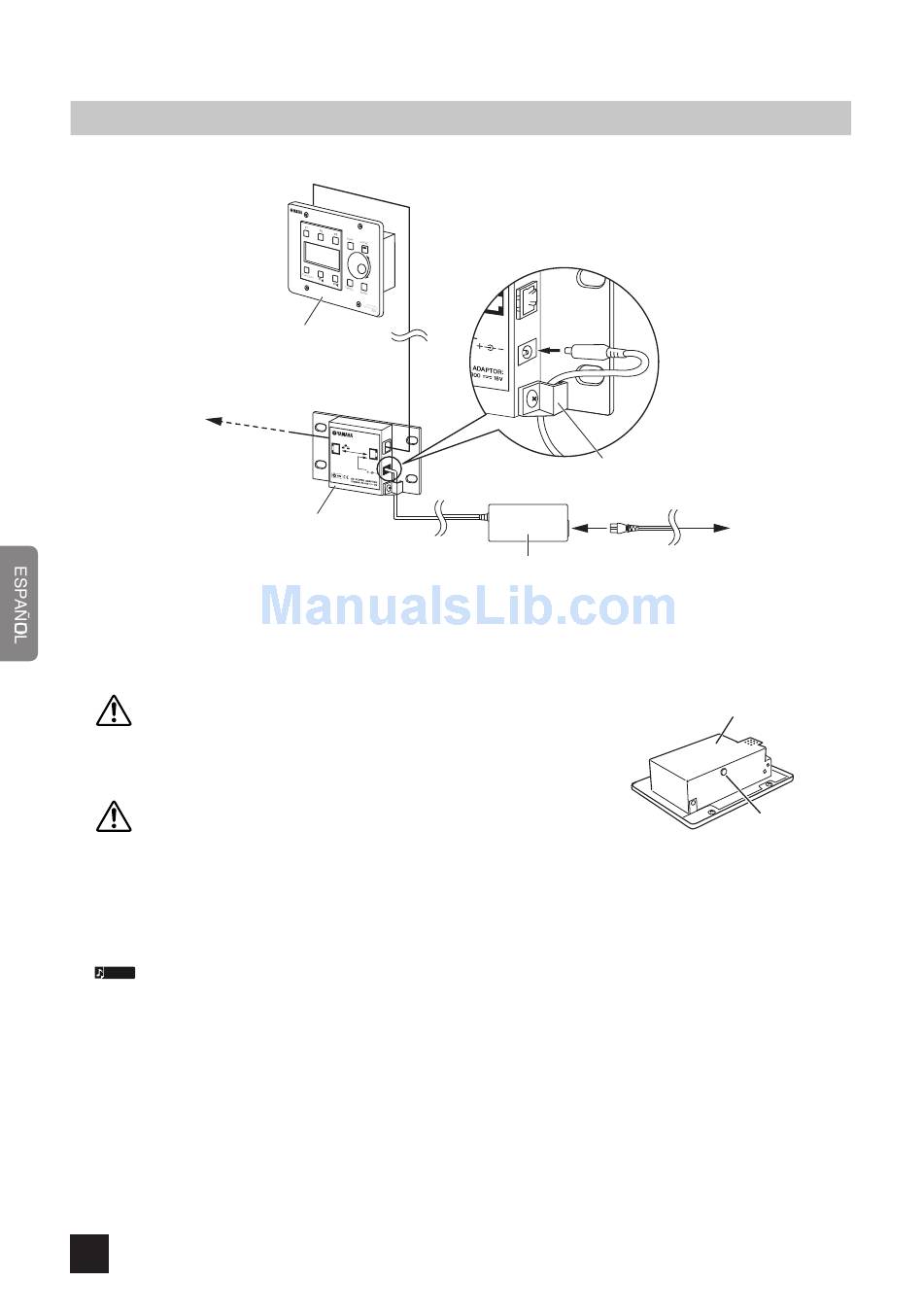

Conecte la unidad del panel de control y la caja adaptadora ICP1.
Utilice un cable Ethernet "recto".
• No utilice ningún cable "cruzado" para conectar la unidad del
panel de control y la caja adaptadora. No utilice tampoco
conectores de unión, convertidores de cables cruzados ni
ADVERTENCIA
ningún otro adaptador de extensiones.
• Conecte la unidad del panel de control y la caja adaptadora
directamente, no a través del concentrador.
• Para la máxima seguridad, compruebe que se ha conectado
ADVERTENCIA
bien la toma de tierra ICP1 a la conexión de tierra.
2
Conecte la caja adaptadora al conmutador de red o a la serie DME.
Utilice un cable "recto" para realizar la conexión a un conmutador de red, o un cable "cruzado" para
realizar la conexión directamente a la serie DME.
• Utilice un conmutador de red 100Base-TX/10Base-T.
NOTA
• Los cables que conecten la unidad del panel de control al conmutador de red o serie DME
pueden tener una longitud de hasta 100 metros. Debido a las diferencias en las prestaciones
del cable y del conmutador de red, en algunos casos no se puede garantizar un funcionamiento
correcto con la longitud máxima. También se puede reducir la longitud máxima de cable que se
puede utilizar si se utilizan conectores de unión, convertidores de cable cruzado u otros
adaptadores de extensión.
• Para evitar interferencias electromagnéticas, deben utilizarse cables de par trenzado blindados.
3
Conecte el adaptador de CA a la caja adaptadora.
4
Enchufe el adaptador de CA a una toma de CA adecuada.
18 ICP1 Manual de instrucciones
1
D C IN
ICP 1 ADA
PTO R BOX
ICP 1
DC IN
MAD E IN
JAP AN
3
Adaptador de CA
Conexión del cable.
A la toma de CA
4
Unidad del panel de control
Toma de tierra.
