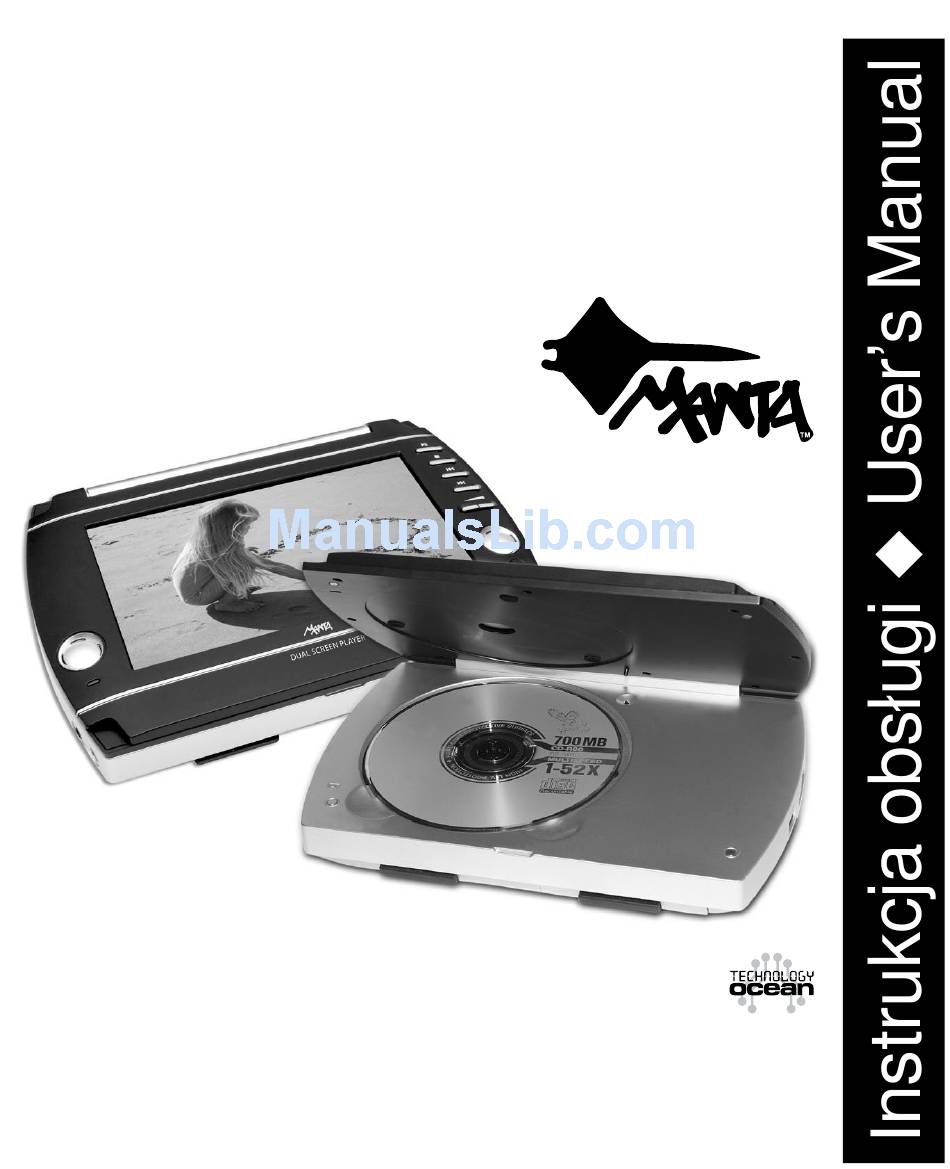

- Page 1 Dual Screen Player with 2 x 7” TFT LCD MODEL: LCD 704 Aby zapewnić prawidłową obsługę sprzętu zapoznaj się dokładnie z instrukcją i zachowaj ją na przyszłość. To ensure proper use of this product please read this User’s Manual carefully...
- Page 2 LCD Monitor 1904 DVD-037 Emperor Recorder 2 Nagrywarka DVD nagrywająca zarówno na DVD+R jak i na DVD+RW, z twardym dyskiem o pojemności 250GB, czytająca fil- my w formacie MPEG4 i XviD z polskimi napisami w .txt. Sześć prędkości zapisu: HQ – 1h, SP – 2h, SP+ – 2,5h, LP – 3h, EP – 4h i SLP –...
-
Page 3: Table Of Contents
LCD 704 – Dual Screen Player Instrukcja obsługi Zasady bezpiecznego postępowania z laserem ......................7 W zestawie ....................................7 Specyfikacja ....................................7 Opis urządzenia ..................................8 Panel przedni monitora z odtwarzaczem ......................... 8 Przyciski na panelu przednim monitora z odtwarzaczem ....................8 Panel przedni monitora .............................. - Page 4 LCD 704 – Dual Screen Player Czytnik kart pamięci MMC, SD i MS ..........................18 Obsługa Menu ..................................18 TV SYSTEM - System TV............................... 18 Wygaszasz ..................................18 TV TYPE - Format obrazu .............................. 18 PASSWORD (Hasło) ..............................18 RATING (Kontrola rodzicielska) ............................. 18 Default - Ustawienia fabryczne............................
- Page 5 LCD 704 – Dual Screen Player Connecting to active speaker systems .......................... 28 Connecting to a Audio/Video player system ........................28 Connecting to the monitor ............................. 28 Functions ....................................29 Turning on/off the main unit ............................29 Placing discs .................................. 29 Playing discs ..................................
-
Page 6: Instrukcja Obsługi
LCD 704 – Dual Screen Player Instrukcja obsługi się w ten sposób na pożar, porażenie prądem (nawet śmiertelne) lub w najlepszym wypadku na uszkodze- nie odbiornika. Ważne zasady bezpieczeństwa ˜ Nie umieszczaj odbiornika w pomieszczeniach za- Uwaga! dymionych lub zaparowanych, w pobliżu wody np. -
Page 7: Zasady Bezpiecznego Postępowania Z Laserem
LCD 704 – Dual Screen Player Zasady bezpiecznego postępowania z laserem wania oraz podręcznika użytkownika. Niniejszy podręcz- nik użytkownika służy ogólnej orientacji dotyczącej obsługi To urządzenie wyposażone jest w, odpowiednio zabez- produktu. pieczony, czytnik laserowy będący podzespołem odtwa- ˜ Produkt oraz akcesoria do telewizora mogą się róż- rzacza DVD. -
Page 8: Opis Urządzenia
LCD 704 – Dual Screen Player 3. Głośniki Wejście audio 1Vrms – 2Vrms 4. Przyciski Wejscie wideo 1.0Vpp/75ohm 5. Czujnik pilota 6. Dioda sygnalizacyjna LED Zasilanie DC 12V/0.6A -dioda świeci się – urządzenie włączone -dioda nie świeci się – urządzenie wyłączone Wyjście słuchawkowe... -
Page 9: Przyciski Na Panelu Przednim Monitora
LCD 704 – Dual Screen Player Przyciski na panelu przednim monitora Prawa strona monitora z odtwarzaczem 1. Przycisk P/P 1. Czytnik kart pamięci SD/MMC/MS Ustawienie jednego z trybów wyświetlania obrazu. Po- 2. Wejście USB między BRIGHT, PASTEL, VIVID, STANDARD a NORMAL. -
Page 10: Lewa Strona Monitora
LCD 704 – Dual Screen Player 1. Podstawka 1. POWER – Włącza i wyłącza urządzenie Aby postawić monitor w pionie, należy wyciągnąć pod- 2. MODE – wybiera jeden z trybów wyświetlania ob- stawkę. razu 3. OSD – Wyświetla belkę informacyjną o stanie od-... -
Page 11: Zasięg Pilota
LCD 704 – Dual Screen Player Jeśli chcesz użyć pilota, skieruj jego przednią część (z 2. Wyjmij 2 zużyte baterie AAA. Włóż 2 nowe baterie nadajnikiem podczerwieni) w stronę odtwarzacza i wciśnij AAA zgodnie ze schematem w gnieździe baterii. żądany przycisk. -
Page 12: Ładowanie Akumulatorów
LCD 704 – Dual Screen Player Podłączanie Ładowanie akumulatorów Po włożeniu akumulatorów do urządzenia należy pod- urządzeń USB łączyć urządzenie do prądu za pomocą zasilacza siecio- wego. Pełne ładowanie trwa ok. 16 godzin. Podłączenie zasilacza sieciowego Odtwarzacz zaopatrzony jest w możliwość podłączenia i odczytu przenośnych urządzeń... -
Page 13: Podłączenia
LCD 704 – Dual Screen Player 3. Urządzenie automatycznie zacznie czytać zawartość Podłączenie do wzmacniacza karty pamięci. Przed podłączeniem do dodatkowego urządzenia nale- ży najpierw wyłączyć urządzenie z zasilania. Podłączenia Podłączenie do telewizora Podłączenie do głośników aktywnych Uwaga! Aby zmienić źródło wyjściowe należy nacisnąć przycisk... -
Page 14: Podłączenie Do Zewnętrznego Źródła Obrazu I Dźwięku
LCD 704 – Dual Screen Player Urzytkowanie Podłączenie do zewnętrznego źródła obrazu i dźwięku Jeżeli chcemy użyć urządzenia jako monitora należy Włączanie i wyłączanie monitora podłączyć w następujący sposób: z wyświetlaczem 1. Włączanie urządzenia Przesunąć na ON w górnej części obudowy. Jeśli urzą- dzenie jest włączone to zapali się... -
Page 15: Wyjmowanie Płyty
LCD 704 – Dual Screen Player Wyjmowanie płyty odtwarzania i zatrzymnia obrazu na ekranie na tzw. „stopklatce”. Powtórne wciśnięcie klawisza [PLAY] 1. Nacisnąć przycisk STOP aby zatrzymać odtwarzanie (Odtwarzaj) powraca do odtwarzania. 2. Wyłączyć urządzenie 3. Otworzyć klapkę pod wyświetlaczem TFT Przyspieszone odtwarzanie (obsługuje forma-... -
Page 16: Powiększenie Obrazu (Obsługuje Formaty Dvd, Vcd, Jpeg, Mpeg4, Xvid)
LCD 704 – Dual Screen Player wciśnij klawisz [A-B], na ekranie pojawi się informa- Jeśli wciśniesz klawisz [PROG] w trybie odtwarzania, cja „Repeat A-„. W ten sposób wyznaczyłeś punkt na ekranie zostanie wyświetlona tabelka z zaprogramowa- początkowy. nymi ścieżkami, odtwarzanie zaprogramowanych utwo- rów zostanie wstrzymane. -
Page 17: Zmiana Wersji Językowej (Odsługuje Format Dvd)
LCD 704 – Dual Screen Player Zmiana wersji językowej 1. Katalog (odsługuje format DVD) 2. Pliki – zawartość danego katalogu 3. Ikona mp3 – Wybór tej opcji powoduje przejście do Jeśli wciśniesz klawisz [AUDIO] (Język) na pilocie, pod- odtwarzania plików dźwiękowych czas odtwarzania filmu, na ekranie wyświetli się... -
Page 18: Czytnik Kart Pamięci Mmc, Sd I Ms
LCD 704 – Dual Screen Player Czytnik kart pamięci MMC, SD i MS TV TYPE - Format obrazu Odtwarzacz potrafi rozpoznać formaty kart stanowią- – 16:9 Wide Screen (szeroki ekran) dla telewizorów cych rozszerzoną pamięć niektórych urządzeń w rodzaju dostosowanych do funkcji „Wide Screen” (Szeroko- kamer czy aparatów fotograficznych. -
Page 19: Język Menu Dvd
LCD 704 – Dual Screen Player AUDIO LANG Język menu DVD Funkcja określa wersje językową oglądanego filmu, któ- rą preferujesz (o ile jest ona dostępna na płycie). Funkcja określa wersje językową menu filmu, którą pre- Wciśnij przycisk [SETUP] (Ustawienia) i wejdź kursorem ferujesz (o ile jest ona dostępna na płycie). -
Page 20: Instalacja Urządzenia W Samochodzie
LCD 704 – Dual Screen Player Instalacja urządzenia w samochodzie 1. Zamocować urządzenia w samochodzie do zagłów- ków za pomocą dołączonych do zestawu uchwytów. 2. Połączyć urządzenia ze sobą za pomocą kabla do gniazda DC 3. Połączyć urządzenia ze sobą za pomocą kabla do gniazda AV 4. -
Page 21: User's Manual
LCD 704 – Dual Screen Player User’s Manual Unit must not be used when the vehicle is moving at all. Most countries and states have laws which prohibit or se- verely restrict the use of the player in vehicles while driving. -
Page 22: Specifications
LCD 704 – Dual Screen Player Specifications Description Front of the playerKeypad On the main unit 1. TFT cover 2. LCD display 3. Speakers 4. Control keypad 5. IR receiver window 6. Power Led indicator -LED lit – power switch is on -LED off –... -
Page 23: Keypad On The Monitor
LCD 704 – Dual Screen Player 1. Support Pull out the support to the proper position in order to let the unit stand 2. Battery cover Open the battery cover and place six rechargeable AA 1.2V batteries into it. Right side of the player 1. -
Page 24: Rear Of The Monitor
LCD 704 – Dual Screen Player Remote control unit Rear of the monitor Pull out the support to the proper position in order to let the unit stand. Top of the monitor 1 Power switch Turn ON/OFF the unitPush power switch to ON to turn onthe monitor when the unit is power, power indicator led light. -
Page 25: Precautions Before Using Remote Control Unit
LCD 704 – Dual Screen Player 18. FWD – Press this to fast backward play when the unit is in play mode 19. REV – Press this to fast farward play when the unit is in play mode 20. PLAY/PAUSE –Press this to play or pause 21. -
Page 26: Battery Storage
LCD 704 – Dual Screen Player To prevent leakage of fluid from the battery, remove the Recharging the battery by using battery when not using the unit for long periods of time(one AC-DC adapter month or more). If the battery leaks fluid,carefully wipe it out of the battery case, then change to new batteries. -
Page 27: Connecting Earphone
LCD 704 – Dual Screen Player Connecting earphone Connecting to memory card (SD/MMC/MS) 1. Remove any disc that may be present in the disc compartment 2. Please insert the memory card to the memory socket 1. Turn down the volume,then connect the earphone of the main unit plug securely to the earphone jack on the main unit. -
Page 28: Connecting To A Digital Amplifier
LCD 704 – Dual Screen Player Connecting to a digital amplifier Connecting to a Audio/Video player system Note! Check that all connections are made securely Note! Please set the main unit to White jacksAV input mode by and correctly before playing DVDs. -
Page 29: Functions
LCD 704 – Dual Screen Player Functions Mode settings Please press MODE (remote control unit) to select a su- itable mode for your favourite when the main unit is in play Turning on/off the main unit mode. 1. Press MODE, setting brightness;... -
Page 30: Zoom Playing
LCD 704 – Dual Screen Player – Press REPEAT to repeat the current title, chapter or Selecting an angle track when the unit is in play mode Press ANGLE to select the play angle when the main – DVD: title, chapter; VCD or CD: track. -
Page 31: Playing Files Stored On Memory Card
LCD 704 – Dual Screen Player Playing files stored on memory card 4:LB: Please select this item when password can be input and select connecting this unit to a normal TV set. Please insert the card (SD,MMC and MS) in to the soc- 4:PS: Please select this item when connecting this unit ket on the main unit. -
Page 32: Selecting A Sub-Title Language
LCD 704 – Dual Screen Player In-vehicle installation Selecting a sub-title language Please enter the sub-title language select menu, use 1. Place the DVD unit and monitor into the headrests cursor keys to move the cursor to the language you want... - Page 33 LCD 704 – Dual Screen Player Note:...
- Page 34 LCD 704 – Dual Screen Player Note:...
- Page 35 TV LCD 701 MM944 Sky High Cyfrowy, szerokoekranowy mini telewizor LCD 7”, z wielojęzycz- Klawiatura USB o układzie QWERTY posiadająca wbudowane ną obsługą menu i OSD. Nadaje się do zamocowania pod sufitem głośniki i mikrofon. Dodatkowe klawisze umożliwiające bezpośred- auta (możliwość lustrzanego odbicia w poziomie i w pionie). Auto- ni dostęp do Internetu.
- Page 36 Najszybszą metodą rozwiązania wielu problemów jest kontakt z naszym Działem Obsługi Klienta. tel: +4 22 2 4 lub e-mail: serwis@manta.com.pl od poniedziałku do piątku w godz. 9.00-17.00 Producent zastrzega sobie możliwość wprowadzenia zmian w specyfikację produktu bez uprzedzenia.
