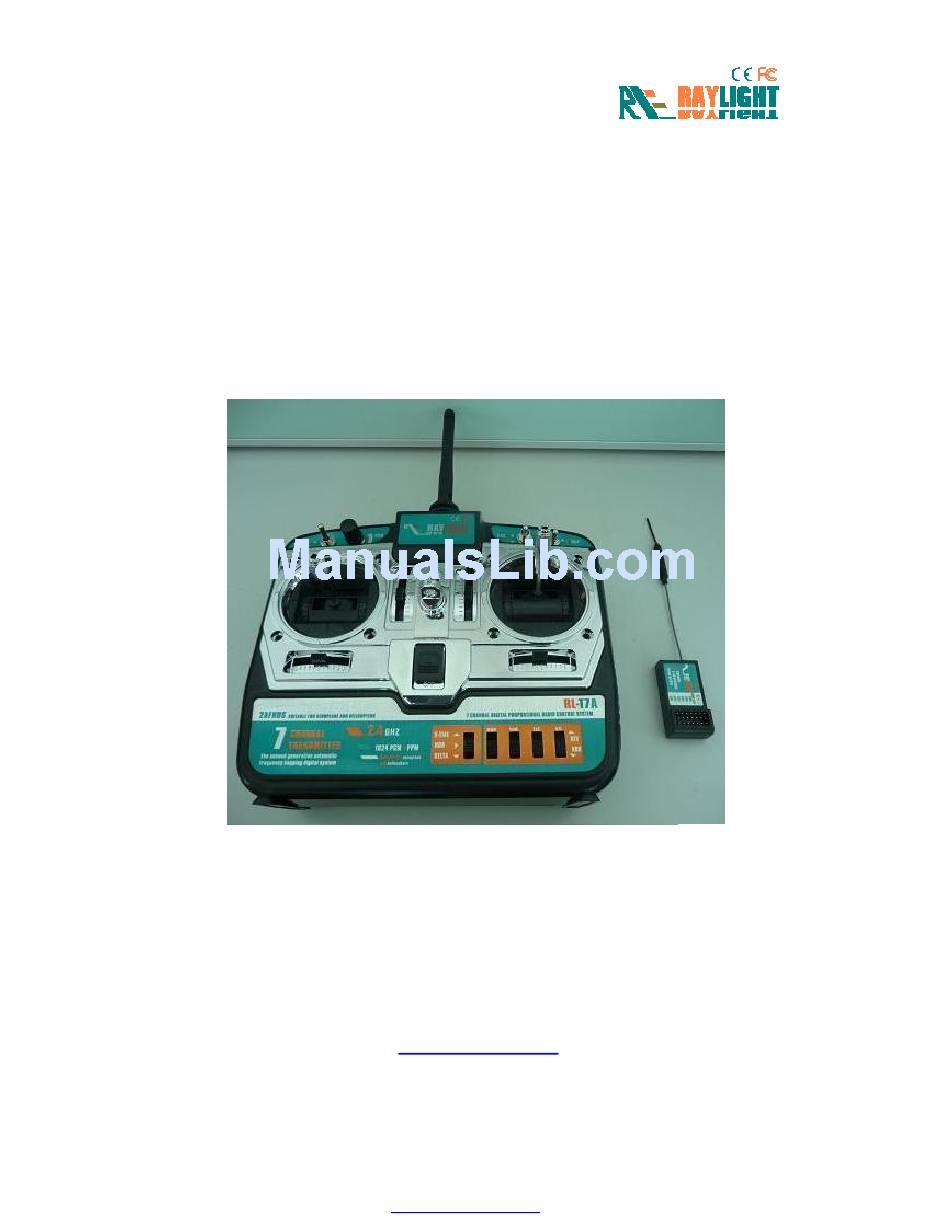

- Page 1 7 Channels Digital Proportional Radio Control System INSTRUCTION MANUAL 7 通道数字协议无线控制系统 说明书 深圳市雷诺特遥控技术有限公司 SHENZHEN RAYLIGHT Remote Control Technology CO.,LTD www.raylight-cn.com Digital Proportional Radio Control System INSTRUCTION MANUAL - 1 - PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn...
- Page 2 MENU 目录 1. 说明 Introduction 2. 服务 Services 3. 特殊符号说明 The special symbols 4. 安全指南 Safety guides 5. 第二代自动跳频数字系统 2AFHDS 6. 充电说明 Battery charging notes 7. 发射机参数说明 Transmitter parameters 8. 接收机参数说明 Receiver parameters 9. 对码操作说明 2.4G BIND OPERATION NOTES 10. 开机和关机 POWER ON & SHUT DOWN 11.
-
Page 3: The Special Symbols
1 、INTRODUCTION 说明 Thank you for choosing RAYLIGHT 2.4G radio remote control digital products, if you are the first time to use this type of products, please read this statement carefully and strictly in accordance with the requirements of operation. -
Page 4: Safety Guides
Before you fly , please make sure the movement of server correspond with the Direction of joysticks. If inconsistent, please adjust before fly. 在飞行前，请您务必先检查伺服器的各项动作是否与对应操纵杆的方向一致，如 果不一致，请调整后再使用。 特别请注意！ ！ ！ 1、 安装和使用遥控模型需要专业的知识和技术， 不正确的操作将可能导致设备损坏或者人 身伤害。 2、 RAYLIGHT 2.4GHz 遥控设备是为个人的遥控模型设计的，请勿用于其它飞行设备。 3、 不同国家地区关于遥控模型的法律法规是不相同的， 请咨询当地的管理部门并遵守相关 的规定，合法地进行操作。 4、 2.4GHz 的无线电波几乎是以直线传播的，请避免在遥控器和接收机之间出现障碍物。 天线的径向应指向被控制的模型，并应避免遥控器和接收机靠近金属物体。 5、 如果发生了模型坠落、碰撞、浸水或其他意外情况，请在下次使用前做好充分的测试。 6、 请让模型和电子设备远离儿童。... - Page 5 Very low power consumption and high receiver sensitivity. With extreme rigorous testing by engineers and studying the markets for years, RAYLIGHT 2AFHDS is now considered to be the one of the best systems available in the market.
- Page 6 多频点跳频频工作： 此系统工作波段为 2.4G-2.4835GHZ,分 160 个频点。每个系统使用其中不同的 16 个频点工作及 160 种跳频规率。从而通过开机时间不同及跳频规率不同和使用频 点不同，尽最大可能让使用者之间不会同频。从而主动避开同频的干扰。 The system works in between 2.4GHZ-2.4835GHZ frequencies that have been divided into 160 frequency point. Each system uses 16 frequencies points and 160 hopping frequency. By using various switching on time, frequency hopping and different frequency points.
-
Page 7: Transmitter Parameters
6、 Battery charging notes 充电说明 If your transmitter, receiver using a nickel-cadmium, nickel-metal hydride rechargeable battery, you have to well-check before you use. If lack of electricity, it could happen those phenomenon like inadequate control or out of control, resulting accident. -
Page 8: Receiver Parameters
H. DSC port: yes Charger port: yes Power: 12VDC(1.5V*8) K. Weight:595g L. ANT lenth:26mm M. Size: 154mm*127mm*270mm N. Color: Black O. Certificate: CE,FCC 8、RECEIVER PARAMETERS 接收机参数 RL-R7A 参数： 1、 通道个数: 7 2、适合机种： 固定翼、直升机、车、船、并支持 4，6 轴飞行器 3、接收灵敏度：-95dbm 4、调制方式：GFSK 5、系统模块：2AFHDS 6、数据分辨率：1024 7、失控保护功能：有 8、对码接口：有 CH7（BIND）... - Page 9 If test fail, please repeat the action above. If the test success, then insert the power supply port into VCC, match complete. (The above ways of match is only suitable for RAYLIGHT 2.4G products). Digital Proportional Radio Control System INSTRUCTION MANUAL - 9 - PDF 文件使用...
-
Page 10: Power On & Shut Down
5． 观察接收机上的 LED，如果发现 LED 不再闪烁，表示配对成功。 （注：此过程大约 5S 左右） 。 6． 松开发射机上的配对按键（BIND） ，并拔掉接收机上的对码线。 7． 将伺服器装上并通电测试。 8． 如果测试不 OK，则重复以上动作。 9． 如果测试 OK，则将电源接头插入 VCC，配对完成。 注：以上配对方法，仅适合于 RAYLIGHT 的 2.4G 产品。 10、开机和关机 POWER ON & SHUT DOWN power on: Connect every part. Switch on the power supply of the transmitter. - Page 11 11、EACH PART OF THE TRANSMITTER & RECEIVER 发射机和接收机各部位说明 Digital Proportional Radio Control System INSTRUCTION MANUAL - 11 - PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn...
-
Page 12: Transmitter Function Notes
12、TRANSMITTER FUNCTION NOTES 发射机功能说明 Digital Proportional Radio Control System INSTRUCTION MANUAL - 12 - PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn... - Page 13 1 通道 副翼的动作 控制飞行器左右倾斜。要使倾斜的飞行器成为水平状态，必须将舵杆朝倾斜的反方 向动作，如朝倾斜相同的方向打舵将使飞行器翻转。 2 通道 升降舵的动作 控制飞行器的升降。向下拉开杆将使机头向上，飞行器上升高度；向上推杆将使飞 行器机头向下，飞行器高度下降。 3 通道 油门的操作 控制飞行器动力的大小。油门向下拉杆将使动力组速度下降，油门向上推将使动力 组速度上升。 4 通道 方向舵的动作 控制飞行器转弯。向左打方向，机头向左转；向右打方向，机头向右转。 5 通道 起落架动作或陀螺仪感度控制 此通道为开关量， 固定翼状态为起落架收放开关。直升机状态时为陀螺仪感度控制。 6 通道 襟翼动作或螺距控制 固定翼状态为襟翼角度的调整。直升机状态时为螺距控制。 7 通道 导弹发射或激光枪动作 此通道为开关量，控制导弹发射或激光枪动作。 1 channel aileron Control the aircraft tilt. To make the tilted aircraft keep level state, the rudder must be toward the tilt in the opposite direction of the movement, such as playing in the direction of the tilt of the same rudder will make the aircraft roll.
- Page 14 13、Scope of application 适用范围 1、 HELI(直升机) 模式和 AERO (固定翼) 1: 常规单舵机直升机 Conventional single servo helicopters 2: 使用 2 颗舵机的斜盘直升机 HELI 模式 steering Angle plate helicopter ,Use 2 servo 3: 使用 3 颗舵机的 CCPM 120°斜盘直升机 120 ° CCPM swash plate helicopter, using three servo 1 : 常规固定翼飞机...
- Page 15 2, RAYLIGHT products are used in the practice of special purpose RAYLIGHT company will not provide any guarantee, statements and commitments. 3, manual only on behalf of the test case, RAYLIGHT company does not undertake joint Digital Proportional Radio Control System INSTRUCTION MANUAL - 15 - PDF 文件使用...
-
Page 16: Packing List
4, RAYLIGHT companies not responsible for compensation ,incidental or indirect results caused by the use of products or circuit. 5, RAYLIGHT electronic products parameters may change under different external environment, these products can only guarantee was verified under the environment of use.
