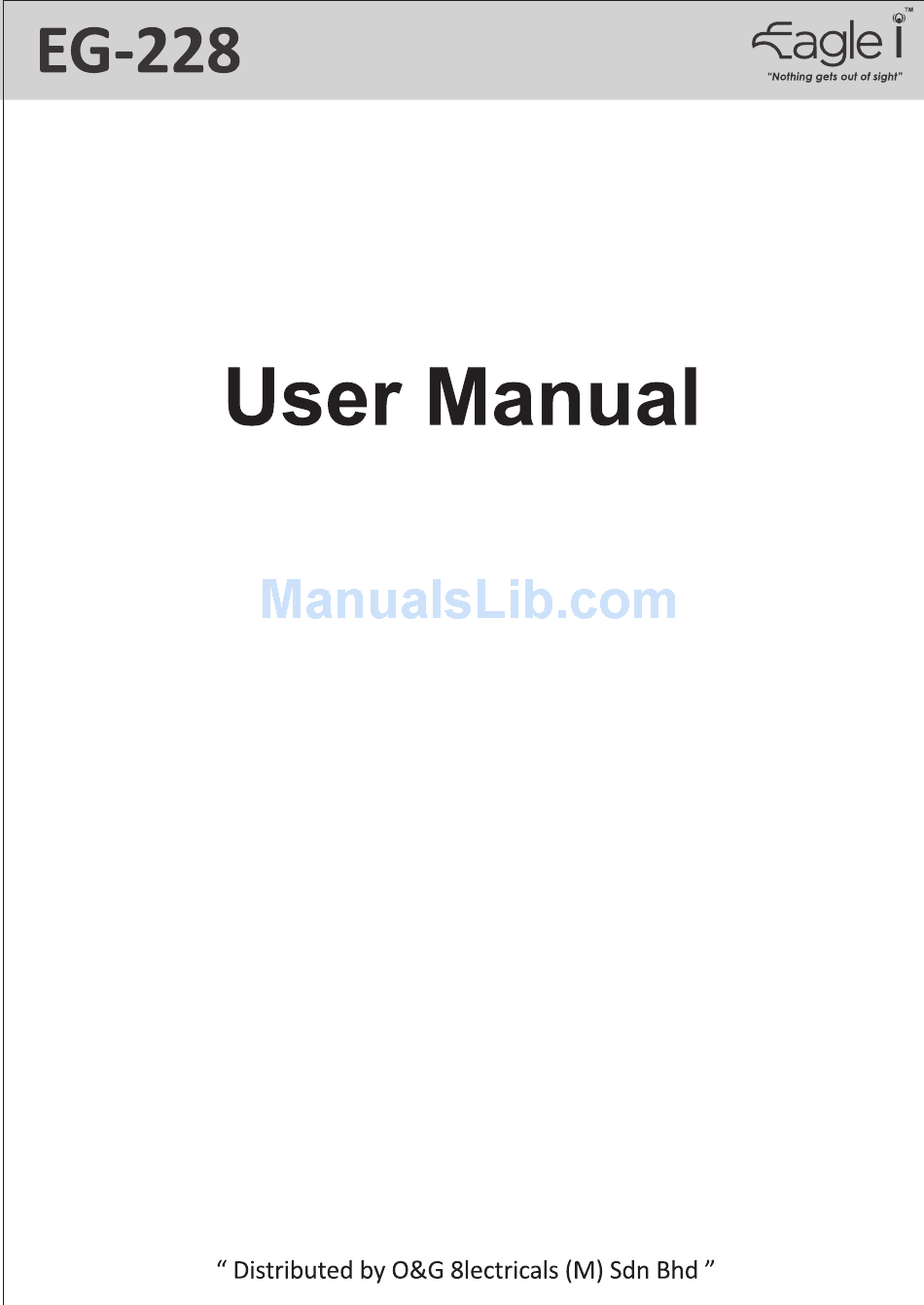

Summary of Contents for EAGLE I EG-228
-
Page 2: Installation
1. Reset 8. SD card slot 15. Lens 2. Up 9. LOCK 16. 2.7inch LCD 3. Mode 10. USB port 17. AVOUT 4. OK 11. Bracket hole 5. Menu 12. HDMI Port 6. Down 13. MIC 7. Power 14. Infrared LED Accessories User manual, USB cable, USB car charger (input DC 12V-24V, output DC 5V adapter), AV cable, 8GB Micro SD Card, Windscreen Mount... - Page 3 Charge the Battery: A. Charge the Li-ion battery (1) Connect the CVR to USB car charger (2) Connect the CVR to computer by USB cable NOTE: Red light will on until the CVR is fully charged. B. Connect to DC12V-24V car charger CVR will start recording automatically once the car engine is started and turned off...
- Page 4 *Screen Saver Setting Press the POWER Button (7) to switch on the CVR, press OK (4) to stop recording, then press MENU (5) to enter setup menu interface, press MENU (5) again and use the Arrow Key (2&6) to select Screen Saver, select Off/1 min/ 3 min (CVR screen will shut down within the selected duration).
-
Page 5: Hdmi Output
*Operation *Recording mode (Please insert the SD card first) CVR will start recording after switched on. A blue light will blinking to ensure the recording files are saving into the SD card automatically. *Emergency lock While recording, press the LOCK button (9) to lock the present file and it will be saved and named beginning with SOS, the video file will not be deleted during loop-recording. -
Page 6: Specification
Reminder: 1. Please insert the SD card to the device before recording 2. Please use the USB charger provided, do not attempt to connect the CVR to any charger that over DC 5V, overvoltage supply will cause damage to the CVR. 3. - Page 8 1. 复位键 8. SD卡槽 15. 摄像头 2. 上翻键 9. 锁定键 16. 2.7寸显示屏 3. 模式键 10. USB插口 17. AVOUT 4. 确认键 11. 支架孔 5. 菜单键 12. HDMI 6. 下翻键 13. 喇叭 7. 电源键 14. 夜视灯 配件 说明书 USB线 USB车充（内置12V转5V适配器） *功能操作 安装 此DVR安装简便，通过支架将机器固定到挡风玻璃前即可。点烟器连接上...
- Page 9 充电： A．使用可充电锂电池供电 充电方式（1）连接USB车充 （2）用USB连接电脑 充电过程中，绿色指示灯亮，当DVR充满后，绿色指示灯会自动熄灭。 B. 连接12V车充 当汽车启动，DVR会自动开始录影。断电后15秒，DVR会自动关机并自 动保存前面录制的文件。 注：只能使用输出电压为5V的车载电源并且在使用车充供电时， 需要长按电源键或者断电才能关闭DVR。 录像模式 短按电源键或者连接USB车充，DVR会自动进入录影模式。（请先插入SD 卡）此时，蓝色指示灯会闪烁，文件会自动保存于SD卡中。当拔掉USB车充 或者长按电源键关闭DVR后，蓝色指示灯将停止闪烁。 重力感应 汽车发生碰撞时，将当前视频文件保存为EVE开头文件，此文件在循环录像 时，不被删除。 紧急锁定 正在录像时，短按锁定键，手动锁定当前文件，文件保存为SOS开头文件， 循环录像过程中，该文件不会被删除。 拍照模式 短按电源键开启DVR并按确认键停止录影，然后短按模式键进入拍照模式， 按确认键拍照。 夜视功能 在录像和拍照模式下，短按电源键，打开或者关闭红外夜视灯。 浏览和删除文件 开启DVR并按确认键停止录像，短按两次模式键进入回放模式。按上翻键选 择录制的文件并按确认键播放或者预览。如果要删除文件，停止播放后按菜 单键进入删除模式。按下翻选择删除或者格式化。继续按菜单键退出操作。 菜单功能设定 开启DVR并停止录影，按菜单键，进入设置菜单界面。按向上键或向下键选 择具体参数，最后按确认键确认操作。当所有设置完成后，继续按菜单键退 出设置界面。 USB模式 将USB线与电脑连接，按开机键后，行车记录仪将自动弹出USB菜单。 有以下二种模式可供选择：...
- Page 10 1：USB-Disk 在此模式下可进行视频文件或者照片文件的存取； 2: PC-Camera 选择此模式将弹出USB视频设备，可进行实时拍照或者视频聊天； AVOUT输出 用AV线连接DVR和电视机，DVR显示屏会熄灭，图像会显示在电视机上。 HDMI输出 用HDMI线连接DVR和电视机，DVR显示屏会熄灭，图像会显示在电视机上。 注意事项 1.请在录影前先插入SD卡。 2.请使用附带的USB车充为DVR供电，此车充内含12V转5V适配器。如果输出电 压大于5V，将会烧毁DVR。...
- Page 11 2.7 寸高清屏 显示屏 OV9712 Sensor + 940NM 镜头 镜头 120 度 视角 1Lux 最小照度 录像方式 循环录像/移动侦测 视频格式 M-JPEG 视频编码方式 1920x1080P(24 帧/秒)1440x1080/1280×720/848x480/640×480/320×240(30 帧/秒) 录像分辨率 4032×3024, 3648×2736, 3264×2448, 2592×1944, 2048×1536, 1920×1080, 1280×960, 拍照分辨率 640×480 AVOUT 视频输出，HDMI 视频输出 视频输出 PAL/NTSC 视频输出格式 无缝录影 是 开机自动录像...
- Page 13 1. Menetapkan Semula 8. Slot Kad SD 15. Kanta 2. Keatas 9. Kunci 16. 2.7inch LCD 3. Mod 10. USB port 17. AV keluaran 4. OK 11. Pemegang Bracket 5. Menu 12. HDMI Port 6. Kebawah 13. Mikrofon 7. Kuasa 14.
- Page 14 Mengecas Bateri : A. Caj bateri Li-ion (1) Sambungkan Perakam video kereta pada pengecas USB kereta. (2) Sambung Perakam video ke komputer dengan menggunakan kabel USB. NOTA: Lampu merah akan menyala sehingga Perakam video dicas sepenuhnya. B. Sambungkan kepada pengecas kereta DC12V-24V Perakam video kereta akan mula merakam secara automatik sebaik sahaja enjin kereta dimulakan dan dimatikan dengan sendiri dan menyimpan fail rakaman selepas 15 saat sebaik sahaja enjin kereta dimatikan.
- Page 15 *Menetapkan Lingkaran Rakaman Tekan butang Kuasa (7) untuk menghidupkan Perakam video kereta , tekan OK (4) untuk menghentikan rakaman, kemudian tekan MENU (5) untuk ke muka menu video, gunakan Kunci anak panah (2 & 6) untuk memilih Lingkaran Rakaman, pilih padam / 1 min / 3 min (pengguna dinasihatkan agar tidak menutup lingkaran rakaman.
- Page 16 *Penetapan G-Sensor Tekan butang Kuasa (7) untuk menghidupkan Perakam video kereta , tekan OK (4) untuk menghentikan rakaman, kemudian tekan MENU (5) untuk ke muka menu video, gunakan Kunci anak panah (2 & 6) untuk memilih G Sensor, pilih tahap pilihan anda / Rendah / Sederhana / Tinggi.
- Page 17 1: USB-Disk Memindahkan fail ke PC 2: PC-Kamera peranti USB Video akan muncul secara automatik untuk gambar atau fungsi sembang video. *Keluaran AV Sambungkan Perakam video kereta ke TV dengan menggunakan kabel AV, skrin Perakam video kereta akan tutup tetapi imej akan dipaparkan pada skrin TV. *Keluaran HDMI Sambungkan Perakam video kereta ke TV dengan menggunakan kabel HDMI, skrin Perakam video kereta akan tutup tetapi imej akan dipaparkan di skrin TV.
- Page 18 Spesifikasi: Skrin 2.7inch skrin Kanta Pengesan OV9712 + 940NM Kanta Sudut Pandangan 120 darjah Minimum Lux 1Lux Cara Rakaman Kitaran pengesenan rakaman / gerakan Format Video Cara pemampatan video M-JPEG Resolusi Video 1920x1080P(24fps)1440*1080/1280*720/848*480//320*240(30fps) 4032*3024, 3648*2736, 3264*2448, 2592*1944, 2048*1536, 1920*1080, Resolusi Gambar 1280*960, 640*480 Keluaran Video Keluaran AV, Keluaran HDMI...
