OCTA-WIRELESS 4686663 Instructions Manual

Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
OCTA-WIRELESS
4686663

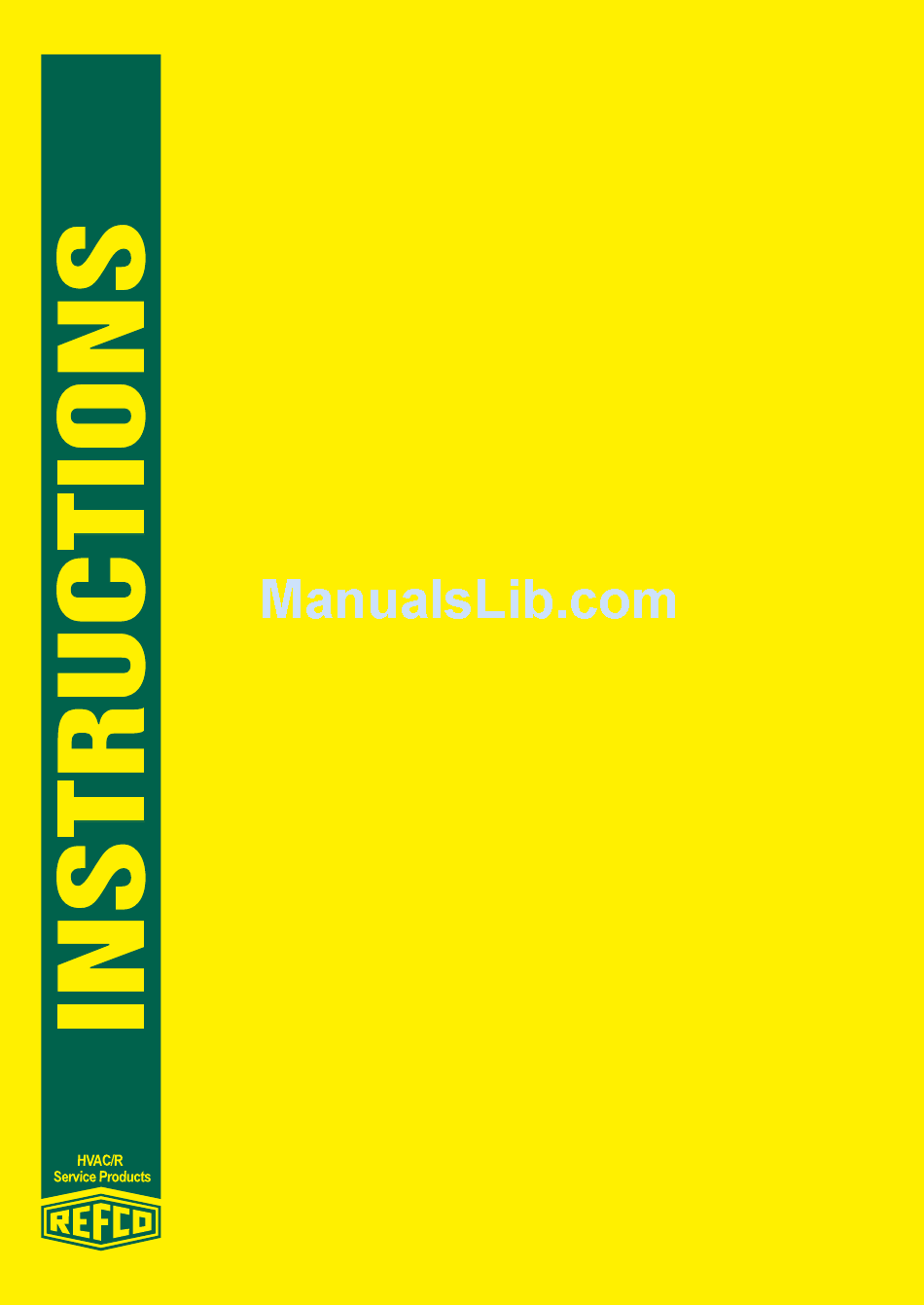

Instruction Manual
Electronic Charging scale
Bedienungsanleitung
Elektronische Füllwaage
Mode d'emploi
Appareil de charge électronique
Istruzioni per l'uso
Bilancia elettrica
Manual de instrucciones
Báscula eléctrica

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 4686663 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for OCTA-WIRELESS 4686663

  • Page 1 OCTA-WIRELESS 4686663 Instruction Manual Electronic Charging scale Bedienungsanleitung Elektronische Füllwaage Mode d’emploi Appareil de charge électronique Istruzioni per l’uso Bilancia elettrica Manual de instrucciones Báscula eléctrica...
  • Page 3 It is ideal for HVAC and Refrigeration service, including Critical Charging of small refrigeration systems. With the OCTA-WIRELESS, you can measure weight in both kgs and lbs units. The OCTA- WIRELESS is programmable, and has a built in alarm to indicate a programmed threshold has been exceeded.

  • Page 4: Specifications

    10 Meters (33 ft) Operating Temperature 10°C – 40°C (50°F – 104°F) Weight 2.9 kg (6.4 lbs.) Dimensions 30.5 cm x 30.5 cm x 4.5 cm (12.0” x 12.0” x 1.8”) NOTE: To prevent damage, never exceed the rated capacity of the OCTA-WIRELESS.

  • Page 5: Parts Diagram

    English OCTA-WIRELESS User’s Guide Parts Diagram Refrigerant Can (optional) 10612-REF (optional) Thread to mount LCD Display 10612-REF Keypad Transmitter battery compartment Weighing Platform Transmitter LED Indicator On/Off Mounting clip Optical Port for - PLUS Speaker Grill Battery Cover Control Box Rear View...

  • Page 6: Lcd Display

    OCTA-WIRELESS User’s Guide English LCD Display Item Function Main Numeric Display Alternate Numeric Display Tank Capacity Percent Indication Units Indicators Sound Mute Indicator “Floating” Negative Indicator (Indicates weight removed from platform) Battery Level Indicator Fast Adjustment Indicator Set Mode Indicator...
  • Page 7 English OCTA-WIRELESS User’s Guide Keypad Press for power-on, press/hold for power off. Press to cycle through displayed units. Press to select low, medium, or high display resolution. Press to “zero-out” current reading on display. Use to adjust various settings and programming values/Backlight.

  • Page 8: Quick Start

    OCTA-WIRELESS User’s Guide English Quick Start To operate the OCTA-WIRELESS as a basic weigh scale, perform the following steps: Setup 1. Unpack the scale as described in the “Unpacking the OCTA-WIRELESS” section below. 2. Install the batteries into the control box as described in the “Battery Installation” section below.

  • Page 9: Battery Installation And Replacement

    IMPORTANT: TO PREVENT DAMAGE TO THE OCTA-WIRELESS, CAREFULLY OBSERVE BATTERY POLARITY AS MARKED INSIDE THE BATTERY COMPARTMENT. DO NOT LEAVE DEAD BATTERIES INSIDE THE CONTROL BOX. REMOVE BATTERIES IF THE OCTA-WIRELESS IS NOT TO BE USED FOR AN EXTENDED PERIOD OF TIME.
  • Page 10 The resolution (minimum incremental weight or volume) that can be displayed by the OCTA-WIRELESS can be adjusted to make the display easier to read. Unstable loads or high winds can cause the display to fluctuate erratically. By reducing the display resolution, external influences can be minimized.

  • Page 11: Over Range Indication

    To program the alarm, perform the following steps: 1. Set up the OCTA-WIRELESS with the desired units and resolution as described in the Quick Start Setup section above. 2. If measuring decreasing weight, place the objects or container with the objects or material that will be removed on the weighing platform.
  • Page 12 In order to compute the percentage accurately, the OCTA-WIRELESS must be trained to know the weights of an empty and full tank. To train the OCTA-WIRELESS Tank Capacity Mode, perform the following steps:...
  • Page 13 English OCTA-WIRELESS User’s Guide Tank Capacity Mode Training 1. While holding down, press . The SET TANK indicator will turn on, and OFF will show on the display. This indicates that the Tank Capacity Mode is currently off. 2. Turn the Tank Capacity Mode on by pressing .

  • Page 14: Battery Level Indicator

    (refer to the Battery Installation section above). If the battery power drops to the point where the OCTA-WIRELESS can no longer function accurately, the power will turn off automatically. When the batteries are replaced, and the scale is turned back on, the OCTA- WIRELESS will resume operation with all previous setting intact.
  • Page 15 In addition, it is necessary to know the weight to within 2 grams. To recalibrate the OCTA-WIRELESS, perform the following steps: 1. Place the OCTA-WIRELESS weighing platform on a firm, level surface. 2. Turn the power to the OCTA-WIRELESS off.
  • Page 16 4. Refer to the Quick Start section above for setting the desired Units and Resolution. 5. Calibrate Sound As delivered from the factory, the OCTA-WIRELESS beeps when turning on and when keys are pressed. This sound can be muted as follows: 1. Make sure the power is on.
  • Page 17 OCTA-WIRELESS User’s Guide HVAC Service Because of its high stability and accuracy, the OCTA-WIRELESS is ideal for automotive, commercial, and residential A/C refrigerant charging and recovery. Its high resolution also allows accurate critical charging of small refrigeration systems such as commercial freezers.
  • Page 18 Einleitung Wir gratulieren Ihnen zum Kauf der digitalen Füllwaage REFCO OCTA-WIRELESS. Die OCTA-WIRELESS ist eine der genauesten Füllwaagen welche am Markt erhältlich sind. Die OCTA-WIRELESS verfügt über zusätzliche Funktionen welche heute von keinem anderen Hersteller angeboten werden. Die OCTA-WIRELESS ist speziell geeignet für die Kälte- und Klimaindustrie auch für sehr kleine Füllmengen von Kältemittel.

  • Page 19: Technische Daten

    Deutsch OCTA-WIRELESS Bedienungsanleitung Der Hersteller ist nicht für Interferenzen an Radio- oder Fernsehgeräten, die auf unzulässigen Betrieb dieses Geräts zurückzuführen sind, verantwortlich. Solche Veränderungen können dazu führen, dass die Betriebserlaubnis verfällt. Technische Daten Maximalgewicht 110 Kg Genauigkeit 0.5% der Anzeige Auflösung...
  • Page 20 OCTA-WIRELESS Bedienungsanleitung Deutsch Teilediagram Kältemitteldose (optional) 10612-REF (optional) Gewinde zum LCD Display Befestigen des 10612-REF Tastatur Transmitter Batteriefach Wiegeplattform Transmitter Indikator Ein/Aus Taste Aufhäng e-bügel Optischer Empfänger für -PLUS Laut- sprecher Batterie- fach Steuergerät Rückseite...

  • Page 21: Lcd-Anzeige

    Deutsch OCTA-WIRELESS Bedienungsanleitung LCD Anzeige Item Funktion Numerische Anzeige Zusatzanzeige Kältmittelzylinder Füllzustandsanzeige in % Masseinheiten Stummschaltung Negativanzeige Batteriezustandsanzeige Anzeige für Schnelleinstellung Speichermodusanzeige Anzeige Füllstandmodus Alarmmodus Ein Haltmodusanzeige Anzeige für Programbeendigung Kalibriermodusanzeige Ventil offen/geschlossen Anzeige bei -PLUS Auflösungsanzeige...
  • Page 22 OCTA-WIRELESS Bedienungsanleitung Deutsch Tastatur Ein / Ausschalter Auswahl für Masseinheit Anzeigeauflösungswahl klein, mittel, gross Nullstellung Vorwärts/Backlight / Rückwärts bei Programmierung Schnelleinstellung mit Speicherung der momentanen Anzeige Programmiermodus Aktivieren/deaktivieren von Programmierungen...
  • Page 23 Deutsch OCTA-WIRELESS Bedienungsanleitung Schnellstart Um die OCTA-WIRELESS als einfache Füllwaage zu benützen: Vorbereitung 1. Die OCTA-WIRELESS gemäss der Beschreibung unten auspacken. 2. Installieren der Batterien gemäss Beschreibung unten. 3. Die Waage auf flachen und stabilen Untergrund stellen. 4. Drücken Sie die Ein/Aus Taste des Transmitters, der LED Indikator beginnt zu blinken.
  • Page 24 Auspacken der OCTA-WIRELESS 1. Nehmen Sie die OCTA-WIRELESS aus der Umhängetasche. 2. Drücken Sie auf das “ push“ Signet auf dem Steuergerät, welches sich auf der unteren Seite der Füllwaage befindet, um dieses aus dem Staukasten zu nehmen.
  • Page 25 Deutsch OCTA-WIRELESS Bedienungsanleitung ACHTUNG: BEACHTEN SIE UNBEDINGT DIE RICHTIGE POLARITÄT BEIM EINLEGEN DER BATTERIEN. LASSEN SIE AUFGEBRAUCHTE BATTERIEN NICHT IM BATTERIEFACH. FALLS SIE DEN OCTA-WIRELESS FÜR LÄNGERE ZEIT NICHT GEBRAUCHEN ENTFERNEN SIE DIE BATTERIEN VOM BATTERIEFACH.
  • Page 26 Instabile Gewichte, Einfluss von Wind oder Vibrationen können zu einer starken Fluktuation der Anzeige führen. Durch Reduzieren der Anzeigeauflösung können diese Fluktuationen minimiert werden. Standardeinstellung des OCTA-WIRELESS ist die mittlere Auflösung. Die Auflösung kann durch betätigen der Taste auf klein, mittel oder gross eingestellt werden.
  • Page 27 Erreichen dieses Gewichtes in der Anzeige ein Summton ertönt. Verfahren Sie wie folgt: 1. Stellen Sie die OCTA-WIRELESS mit den gewünschten Masseinheit und Auflösung ein. 2. Falls Sie ein abnehmendes Gewicht programmieren möchten, stellen Sie die Kältemittelflasche auf die Waage.
  • Page 28 Taste kann auch im Alarmmodus die momentane Anzeige gespeichert und die Kältemittelflasche ausgewechselt werden. Programmierung des Füllstandes der Kältemittelflasche Der relative Füllzustand einer Kältemittelflasche kann mit der OCTA-WIRELESS angezeigt werden. Dazu muss das Gewicht der vollen, sowie der leeren Flasche eingegeben werden. Verfahren Sie dazu wie folgt: Einstellung des Füllzustandmodus...
  • Page 29 Zustand der Batterie nimmt diese Anzeige ab bis kein Strich mehr sichtbar ist. Die Batterien sollten dann so bald als möglich ausgewechselt werden. Falls die Batteriespannung für ein normales Funktionieren des OCTA-WIRELESS zu tief ist, schaltet dieser automatisch aus. Nach dem Auswechseln der Batterien arbeitet der OCTA-...
  • Page 30 Wichtig ist auch, dass Sie das Kalibriergewicht auf 2g genau bestimmen. Um die OCTA-WIRELESS zu kalibrieren verfahren Sie wie folgt: 1. Stellen Sie die OCTA-WIRELESS auf einen flachen und stabilen Untergrund. 2. Schalten Sie die OCTA-WIRELESS aus. 3. Stellen Sie sicher, dass sich nichts mehr auf der Wiegeplattform befindet.
  • Page 31 Werkseinstellungen sind jetzt wiederhergestellt. 4. Stellen Sie nun Ihre Masseinheiten wieder ein. 5. Kalibrierung Werkseitig ist die OCTA-WIRELESS so eingestellt, dass beim Ein- und Ausschalten sowie bei betätigen einer Taste jeweils ein kurzer Ton ertönt. Diesen Ton können Sie wie folgt deaktivieren: 1.
  • Page 32 OCTA-WIRELESS Bedienungsanleitung Deutsch Klima- und Kälteservice Aufgrund der hohen Stabilität und Genauigkeit der OCTA-WIRELESS ist dieser ideal geeignet für den Klima- und Kältebereich sowie für die Fahrzeugklimaindustrie. Die hohe Anzeigeauflösung eignet sich ausgezeichnet für Anwendungen wo die genaue Menge Kältemittel sehr wichtig ist, wie zum Beispiel bei kleinen Kältesystemen und kommerzieller Kälte.
  • Page 33 L’unité de mesure du poids de la OCTA-WIRELESS peut être sélectionnée en kg ou lbs. La OCTA-WIRELESS est programmable, et possède une alarme indiquant que le seuil programmé...

  • Page 34: Spécifications

    OCTA-WIRELESS Mode d’emploi (2) Cet appareil doit supporter des rayonnements haute fréquence, y compris des rayonnements pouvant provoquer des réactions indésirables. Le fabricant n’est pas responsable pour les interférences avec des radios ou des téléviseurs qui seraient dues à une utilisation illicite de cet appareil. De tels changements peuvent entraîner un retrait de l’autorisation d‘utilisation.
  • Page 35 OCTA-WIRELESS Mode d’emploi Définition des Cartouche de fluide composants frigorigène (optionelle) 10612-REF (optionelle) Filetage pour fixation de la vanne 10612-REF Afficheur LCD Clavier Transmetteur Compartiment Plateau des piles Afficheur LCD Transmetteur Marche/Arrêt Trous de fixation Port optique pour REF-...

  • Page 36: Afficheur Lcd

    OCTA-WIRELESS Mode d’emploi Afficheur LCD Afficheur principal Afficheur alternatif numérique Indication en pourcentage de la capacité de la bouteille Unité de mesure Indicateur du son Signe négatif (Indique le poids retire de la plateforme) Indicateur du niveau de charge des piles Indicateur de règlage rapide...
  • Page 37 OCTA-WIRELESS Mode d’emploi Clavier Appuyer pour mise en route, appuyer sur hold pour arrêter Appuyer pour le choix de l’unité de mesure Appuyer pour sélectionner la résolution basse, moyenne ou haute de l’indication Appuyer pour la mise à zéro de l’afficheur Avance/Rétro-éclairage/Retour lors de la programmation...

  • Page 38: Démarrage Rapide

    OCTA-WIRELESS Mode d’emploi Démarrage rapide Pour utiliser la OCTA-WIRELESS comme simple balance, suivre les étapes suivantes: Préparation 1. Mettre en train la balance comme décrit dans le paragraphe ci-dessous “Mise en train de la OCTA-WIRELESS” . 2. Mettre en place les piles comme décrit dans le paragraphe ci-dessous ”Installation des piles”...
  • Page 39 Lorsque l’affichage indique que le volume souhaité est atteint, arrêter le remplissage. 6. Éteindre la OCTA-WIRELESS en appuyant sur la touche Mode veille (Stand by) Après avoir éteint la balance, celle-ci restera en veille durant 25 minutes et pourra être...
  • Page 40 IMPORTANT: POUR EVITER TOUT ENDOMMAGEMENT DE LA OCTA-WIRELESS, OBSERVER SCRUPULEUSEMENT LES POLARITES DES PILES COMME INDIQUE DANS LE COMPARTIMENT. NE PAS LAISSER EN PLACE DE PILES DECHARGEES. ENLEVER LES PILES SI LA OCTA-WIRELESS N’EST PAS UTILISEE PENDANT UNE LONGUE PERIODE.
  • Page 41 Une charge instable ou un souffle important peut affecter la précision de la mesure. En réduisant la résolution, les influences externes sont diminuées. La OCTA-WIRELESS est livrée avec le réglage MEDIUM convenant à la plupart des applications. La résolution peut être changée de LOW, MEDIUM ou HIGH en appuyant plusieurs fois sur .

  • Page 42: Fonction Hold

    OCTA-WIRELESS Mode d’emploi Affichage de surcharge Si le poids appliqué sur le plateau excède la capacité maximale de la OCTA-WIRELESS (100 kg), un simple “1” sera indiqué sur le coté gauche de l’afficheur. Pour éviter tout endommagement de la OCTA-WIRELESS, retirer immédiatement la charge du plateau.
  • Page 43 Il est parfois nécessaire de connaître la charge du matériel (par exemple le réfrigérant) contenue dans le récipient (bouteille). La fonction Tank Capacity de la OCTA-WIRELESS permet de connaître à tout moment le pourcentage de matériel dans le récipient. Il est nécessaire pour cela de connaître le poids du récipient vide et en charge.
  • Page 44 3. Appuyer sur pour revenir au fonctionnement normal. Il est possible de revenir à la fonction Tank Capacity sans réglage. La OCTA-WIRELESS gardera en mémoire les derniers réglages. Pour revenir à la fonction Tank Capacity sans réglages, procéder comme suit :...
  • Page 45 à clignoter sur l’écran de visualisation. Etalonnage La OCTA-WIRELESS est étalonnée en usine pour assurer la plus grande précision possible. Si un étalonnage s’avère nécessaire, il n’est pas utile de renvoyer la balance au fabricant. Un poids de valeur connue compris entre 5 et 100 kg est nécessaire (25 kg est recommandé).
  • Page 46 4. Indiquez maintenant votre unité de mesure. 5. Étalonnage Tonalité La OCTA-WIRELESS émet un son à la mise en route et lors de l’utilisation des boutons de réglage. Ce son peut être supprimé de la manière suivante. 1. Vérifier que la balance est en fonctionnement.
  • Page 47 OCTA-WIRELESS Mode d’emploi 2. Tout en appuyant sur , appuyer sur . Le symbole musical à gauche de l’afficheur sera supprimé indiquant que la tonalité est désactivée. Répéter les étapes 1 et 2 pour activer la tonalité. NOTE: La désactivation de la tonalité n’affecte pas l’alarme.
  • Page 48 OCTA-WIRELESS Mode d’emploi HVAC Service Grâce à sa grande stabilité et sa grande précision, la OCTA-WIRELESS est idéale pour la charge et la récupération du réfrigérant dans les unités de climatisation automobile, climatisation résidentielle et commerciale. Sa haute résolution permet la charge de faible quantité...
  • Page 49 La ringraziamo per aver acquistato una bilancia digitale REFCO OCTA-WIRELESS. La OCTA-WIRELESS è una delle più precise bilance che si trovano sul mercato. La OCTA- WIRELESS ha delle funzioni in più, che oggi non si trovano ancora sul mercato. La bilancia e ideale sia per la refrigerazione e sia per il condizionamento, incluso le cariche per i piccoli impianti.

  • Page 50: Caratteristiche Tecniche

    OCTA-WIRELESS Manuale d’uso Italiano Il produttore declina ogni responsabilità per interferenze con apparecchi radiofonici o televisivi, riconducibili a un utilizzo non conforme dell’apparecchio. Tali modifiche possono determinare l’annullamento dell’omologazione. Caratteristiche tecniche Portata 110 kg Precisione +/- 0,5% Risoluzione 2g, 0,005 lbs., 0,1 oz.
  • Page 51 Italiano OCTA-WIRELESS Manuale d’uso Le parti della bilancia Bombola refrigerante (optional) 10612-REF (optional) Raccordo per Display LCD 10612-REF Pannello Vano porta- batterie del trasmettitore Piattaforma Indicatore a LED Interruttore del trasmettitore Apertura per sostegno Ricevitore ottico per REF-METER- Indicatore OCTA-PLUS...

  • Page 52: Display Lcd

    OCTA-WIRELESS Manuale d’uso Italiano Display LCD Funzione Display principale Indicatore supplementare Indicatore capacità Bombola in % Unita di misura Indicatore acustico muto Indicatore negativo Livello batteria Indicatore per modus rapido Indicatore modus memoria Indicatore modus carica Modus allarme inserito Indicatore modus Halt...
  • Page 53 Italiano OCTA-WIRELESS Manuale d’uso Pannello Interruttore ON/OFF Scelta unità Scelta risoluzione bassa media alta Azzeramento Avanti/Retroilluminazione / Indietro nella programmazione Regolazione rapida con Memorizzazione del valore attuale Modus programma Attivare / disattivare del programma...

  • Page 54: Inizio Rapido

    OCTA-WIRELESS Manuale d’uso Italiano Inizio rapido Come usare la OCTA-WIRELESS come semplice bilancia: Preparazione 1. Sballare la OCTA-WIRELESS descritta sotto. 2. Installare le batterie come descritto sotto. 3. Mettere la bilancia su una superficie stabile e piana. 4. Premere l’interruttore del trasmettitore, l’indicatore a LED inizia a lampeggiare.
  • Page 55 Italiano OCTA-WIRELESS Manuale d’uso 6. Spegnere la OCTA-WIRELESS premendo il tasto Modalità standby Dopo lo spegnimento, la bilancia resta in modalità standby per 25 minuti e può essere riattivata premendo il tasto senza dover riaccendere il trasmettitore separatamente. Nel caso in cui non ci sia nessuna attività per 25 minuti, il trasmettitore si spegne automaticamente.
  • Page 56 OCTA-WIRELESS Manuale d’uso Italiano 3. Sostituire 4 batterie ‘AAA’ in fila come descritto e chiudere il coperchio. Controllare bene che il coperchio sia ben chiuso. ATTENZIONE: PRESTARE ATTENZIONE ALLA POLARITA DELLE BATTERIE. NON LASCIARE BATTERIE SCARICHE NEL VANO. SE NON USATE LA BILANCIA PER UN...
  • Page 57 Per semplificare la lettura, la risoluzione si può cambiare. Pesi instabili, venti o vibrazioni possono influenzare la lettura e le fluitazioni. Con la riduzione della risoluzione si possono minimare le fluitazioni. La posizione standard del OCTA-WIRELESS e la risoluzione media. La risoluzione si regola da basso, medio e alto premendo il tasto .

  • Page 58: Memorizzazione Dei Valori

    OCTA-WIRELESS Manuale d’uso Italiano Sovraccarico In caso che si sovraccarica la bilancia OCTA-WIRELESS (100 kg), sull’ display appare “1”. In questo caso alleggerire subito la bilancia per evitare danni. Memorizzazione dei valori Se durante la carica si deve cambiare la bombola del refrigerante, è possibile memorizzare il valore attuale letto sul display.
  • Page 59 Programmazione dell’indicatore capacità bombola Il livello relativo della bombola può essere indicato con la bilancia OCTA-WIRELESS. Per quest’operazione si deve impostare il peso di una bombola piena e il peso di una bombola vuota.
  • Page 60 In questo caso le batterie vanno sostituite al più presto. Se le batterie non hanno la capacita sufficiente per un uso normale delle funzioni della bilancia, la OCTA-WIRELESS si spegne automaticamente. Dopo la sostituzione delle batterie, la OCTA-WIRELESS lavora con tutti gli ultimi valori memorizzati.
  • Page 61 7. Posare il peso di calibrazione sulla piattaforma. Il display indica un numero, attendere 10 secondi, cosi la bilancia si stabilisce. 8. Premere il tasto . La OCTA-WIRELESS è calibrata secondo il vostro peso di referenza. 9. Imporre la vostra unita di misura...

  • Page 62: Segnale Acustico

    OCTA-WIRELESS Manuale d’uso Italiano Impostazioni della Fabbrica In caso d’errori durante la calibrazione, la bilancia OCTA-WIRELESS Vi offre la possibilità di reimpostare i valori della casa costruttrice Per reimpostare i valori della casa procedere come segue: 1. Spegnere la bilancia OCTA-WIRELESS.
  • Page 63 OCTA-WIRELESS Manuale d’uso Assistenza condizionamento e refrigerazione. Per la robustezza e precisione della OCTA-WIRELESS, è la bilancia ideale per l’assistenza del condizionamento e refrigerazione come anche nel condizionamento auto. L’alta risoluzione è ideale per le applicazioni, dove è importante avere la quantità precisa di gas refrigerante, come esempio piccoli impianti e impianti commerciali.
  • Page 64 Español Introducción Gracias por la compra de la balanza de carga digital Refco OCTA-WIRELESS - La OCTA- WIRELESS es la balanza de carga de refrigerantes mas precisa disponible, con características que no se encuentran en ningún otro lugar. Es ideal para servicios de aire acondicionado y refrigeración incluyendo la carga critica en sistemas de refrigeración...

  • Page 65: Especificaciones

    Español OCTA-WIRELESS Manual del Usuario El fabricante no se responsabiliza de las interferencias que pudieran darse en los aparatos de radio y televisión por el uso incorrecto de este aparato. De hecho, dichas modificaciones pueden implicar la pérdida de validez del permiso de funcionamiento.

  • Page 66: Diagrama De Partes

    OCTA-WIRELESS Manual del Usuario Español Diagrama de Partes Envase de refrigerante (opcional) 10612-REF (opcional) Rosca para fijador Pantalla LCD el 10612-REF Teclado Comparti-mento de las pilas del Plataforma de transmisor Pesado Botón de Piloto led encendido/apagado del transmisor Ganchos de montaje Puerto Óptico...

  • Page 67: Pantalla Lcd

    Español OCTA-WIRELESS Manual del Usuario Pantalla LCD ó i Pantalla Numérica Principal Pantalla Numérica Alterna Indicación de Porciento de Capacidad del Tanque Indicadores de Unidades Indicador de Sonido Apagado “Flotante” Indicador Negativo (Indica peso removido de la plataforma) Indicador de Duración de la Batería Indicador de Ajuste Rápido...
  • Page 68 OCTA-WIRELESS Manual del Usuario Español Teclado Oprima para encender, oprima y sostenga para apagar. Oprima para pasar por las diferentes unidades en la pantalla. Oprima para seleccionar baja, mediana o alta resolución. Oprima para llevar a cero la lectura corriente en pantalla.

  • Page 69: Comienzo Rápido

    Español OCTA-WIRELESS Manual del Usuario Comienzo Rápido Para operar la OCTA-WIRELESS como una balanza básica siga los pasos siguientes: Preparación 1. Desempaque la balanza como se describe en la sección “Desempacando la OCTA WIRELESS” mas abajo. 2. Instale las baterías en la caja de controles según se describe en a sección “Instalación de la Baterías”...
  • Page 70 5. Abra la tapa del compartimento de pilas del transmisor situado en la balanza e instale las pilas. Reempaque del OCTA-WIRELESS 1. Pliegue el gancho para colgar. 2. Introduzca la unidad de control en el compartimento de almacenamiento hasta que quede encajada. 3. Guarde de nuevo la balanza OCTA-WIRELESS en la bandolera.
  • Page 71 IMPORTANTE: PARA PREVENIR DAÑOS A LA OCTA-WIRELESS OBSERVE CUIDADOSAMENTE LAS MARCAS DE POLARIDAD DENTRO DEL COMPARTIMIENTO DE LAS BATERÍAS. NO DEJE BATERÍAS GASTADAS DENTRO DE LA UNIDAD. RETIRE LAS BATERÍAS SI LA OCTA-WIRELESS NO VA A SER UTILIZADA POR UN TIEMPO PROLONGADO. Resolución La resolución (incremento mínimo de peso o volumen) que puede ser mostrada por el...
  • Page 72 OCTA-WIRELESS Manual del Usuario Español Unidad de medida libras & Resolución Kilogramo libra onzas onzas ALTA 0.005 0.1 oz. 0.1 oz. (HIGH) MEDIANA 0.010 0.2 oz. 0.2 oz. (MED) BAJA 0.020 10 g 0.5 oz. 0.5 oz. (LOW) TABLA 1. Ajustes de Resolución...

  • Page 73: Modo Espera

    Modo Espera. Programación Con la OCTA-WIRELESS se puede programar un peso umbral que hace sonar una alarma. La alarma sonará cuando el valor mostrado en la pantalla (positivo para peso incrementando o negativo para peso disminuyendo) sea igual al peso programado. Para programar la alarma siga los pasos siguientes: 1.
  • Page 74 OCTA-WIRELESS permite la observar continuamente el porcentaje de material remanente en el tanque. Para poder calcular el porcentaje con precisión la OCTA-WIRELESS debe ser entrenada para que sepa el peso de un tanque lleno así como uno vació. Para este...
  • Page 75 Español OCTA-WIRELESS Manual del Usuario Modo de Entrenamiento de la Capacidad del Tanque 1. Mientras mantiene presionada la tecla , oprima . El Indicador del Modo Capacidad del Tanque (SET TANK) se encenderá, y la pantalla mostrara OFF. Esto indica que el Modo Capacidad del Tanque esta apagado.
  • Page 76 (refiérase al la sección Instalación de la Baterías mas arriba). Si la potencia de las baterías cae a un nivel donde OCTA-WIRELESS no pueda funcionar ya con precisión la unidad se apagara automáticamente. Cuando se reemplacen las baterías y se vuelva a encender la unidad la OCTA-WIRELESS continuara la operación...
  • Page 77 OCTA-WIRELESS Manual del Usuario Calibración La OCTA-WIRELESS se calibra en la fábrica para proveer alta precisión. Una segunda calibración debe ser raramente, sino jamás, necesaria; sin embargo puede ser realizada fácilmente si necesidad de enviar el producto al fabricante. Un peso de calibración conocido (en kilogramos) es requerido para calibrar la balanza y puede ser cualquier valor entre 5 kg.
  • Page 78 4. Vuelva a configurar sus unidades de medida. 5. Calibración Sonido La OCTA-WIRELESS sale de la fábrica con el sonido activado cuando enciende y cuando se oprimen las teclas, este sonido puede ser apagado de la siguiente manera: 1. Asegúrese de que la OCTA-WIRELESS encendida.
  • Page 79 OCTA-WIRELESS Manual del Usuario Servicio de Calefacción Ventilación y Aire Acondicionado Gracias a su gran estabilidad y precisión la OCTA-WIRELESS es ideal para la carga y recuperación de gases refrigerantes tanto en la industria automotriz como lugares comerciales y el hogar. Su alta resolución permite la recarga de sistemas pequeños que...
  • Page 80 REFCO Manufacturing Ltd. Industriestrasse 11 6285 Hitzkirch - Switzerland Telefon +41 41 919 72 82 Telefax +41 41 919 72 83 info@refco.ch www.refco.ch...
