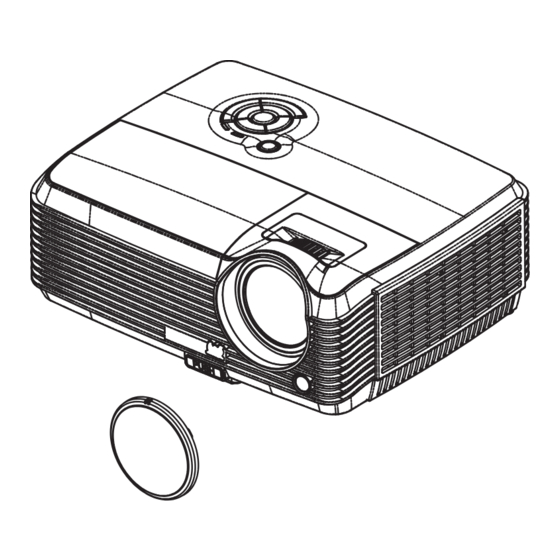

ViewSonic PJD6381 User Manual

Hide thumbs Also See for PJD6381:
Table of Contents

Advertisement

Quick Links

Download this manual See also: User Manual
ViewSonic
®
- User Guide
PJD6381
- Guide de l'utilisateur
DLP Projector
- Bedienungsanleitung
- Guía del usuario
- Guida dell'utente
- Guia do usuário
- Användarhandbok
- Käyttöopas
- Руководство пользователя
- 使用手冊 (繁體)
- 使用手冊 (簡體)
- 사용자 안내서
- คู ่ ม ื อ การใช้ ง าน
- Podręcznik użytkownika
- Kullanιcι kιlavuzu
Model No. : VS12461

Advertisement

Table of Contents
loading

Related Manuals for ViewSonic PJD6381

Summary of Contents for ViewSonic PJD6381

  • Page 1 ViewSonic ® - User Guide PJD6381 - Guide de l’utilisateur DLP Projector - Bedienungsanleitung - Guía del usuario - Guida dell’utente - Guia do usuário - Användarhandbok - Käyttöopas - Руководство пользователя - 使用手冊 (繁體) - 使用手冊 (簡體) - 사용자 안내서...
  • Page 2 電磁相容資訊 FCC 聲明 本產品符合 FCC 規定的第 15 部份。操作時有以下兩種情況：(1) 本裝置可能不會造成有害的干 擾，以及 (2) 本裝置必須接受任何接收到的干擾，包括造成操作不良的干擾。 本設備已通過測試，並符合 FCC 規則第 15 部分 B 級數位裝置的限制。這些限制旨在提供合理 的保護，以防在一般住宅環境中造成有害干擾。本設備會產生、使用和發射無線電頻率能量， 因此若沒有依照指示安裝及使用，可能會對無線電通訊產生有害的干擾。然而，並不保證在特 定安裝方式下不會產生干擾。如果本設備對無線電或電視收訊產生有害干擾，( 可透過開、關設 備判定 )，建議使用者嘗試以下方法消除干擾： •重新調整或放置接收天線。 •增加設備與無線接收設備的距離。 •將本設備連接到與接收器不同的電源插座上。 •請向經銷商或具有經驗的無線電 / 電視技術人員請求幫助。 警告 : 進行任何本手冊未明確核准的變更或修改可能使您沒有權利操作本產品。 適用於加拿大 • 本 B 級數位裝置符合加拿大 ICES-003。 •...
  • Page 3 重要的安全指示 請詳讀這些操作指示。 請保存這些操作指示文件。 請注意所有的警告訊息。 請遵守所有的指示。 請勿在靠近水的地方使用本設備。警告 : 為減低火災或電擊的危險 , 請勿將此產品暴露在雨 或潮濕的環境中。 只能用柔軟的乾布擦拭。 請勿擋住任何通風口。請依製造商的指示安裝本設備。 請勿安裝於接近熱源的地方，例如靠近發熱器、暖氣調節設備、爐子或其他會產生熱氣 ( 包括放大器 ) 等設備的地方。 請勿改變確保安全用的分極式或接地式插頭。分極式插頭有兩個扁平狀的插腳，兩個插腳 的寬度有大小之分。接地式插頭有兩個扁平狀的插腳及一個接地用的圓柱型插腳。較寬的 扁平插腳和接地插腳是確保安全之用，如果該插腳和您的電源插座不符的話，請洽電氣技 師為您更換合適的插座。 10. 請避免讓電源線受到踩踏或擠壓，特別是插頭、電源插座及電源線與設備的連接點這幾個 地方。請將設備放置於靠近電源插座的地方，以便取用。 11. 只能使用製造商指定的附件 / 配件。 只能使用製造商指定或與產品隨售的推車、三腳架、托架或平台。如使用推車，在 移動推車 / 設備時務必小心，避免翻覆導致設備損害。 13. 如長時間不使用本設備時，請將插頭拔下。 14. 所有的維修服務請找合格的服務人員進行。當設備有任何損壞，例如電源線或插頭損壞、 液體濺入或物體掉入設備內部、設備淋到雨或受潮、或無法正常運作、或掉落地面時，就 需要維修服務。...
  • Page 4 RoHS 符合性聲明 本產品係根據歐盟議會與理事會 (European Parliament and the Council ) 之 Directive 2002/95/ EC 的規定設計與製造而成，限制在電氣與電子設備上使用某些危害物質 (RoHS 危害物質禁用 指令 )，並通過歐盟技術協調委員會 (Technical Adaptation Committee，TAC) 對於一些物質最大 濃度的規範，如下所示： 物質 最大允許濃度 實際濃度 鉛 (Pb) 0.1% < 0.1% 汞 (Hg) 0.1% < 0.1% 鎘 (Cd) 0.01% < 0.01% 六價鉻...
  • Page 5 版權聲明 版權所有 © ViewSonic ® Corporation, 2010。保留所有權利。 Macintosh 與 Power Macintosh 是 Apple Inc. 的註冊商標。 Microsoft 、Windows、Windows NT 和 Windows 標誌是 Microsoft Corporation 在美國與其他國 家的註冊商標。 ViewSonic、三隻鳥標誌、OnView 、ViewMatch 與 ViewMeter 是 ViewSonic Corporation 的註 冊商標。 VESA 是視訊電子標準協會的註冊商標。DPMS 和 DDC 是 VESA 的商標。...
  • Page 6 交流電源線上的註解 交流電源線必須符合使用本投影機所在國家的規定 。 請利用下圖確認您的交流電源插頭 ， 並確定您使用正確的交流電源線。若投影機隨附的交流電源線與您的交流電插座不符， 請洽當地經銷商。本投影機配備有接地類型的 AC 電源線插頭。請確定您的插座與插頭 相符。請勿破壞此接地類型插頭的安全設備。我們強烈建議您使用同樣配備接地類型交 流電源插頭的視訊源裝置，以免因電壓波動而產生訊號干擾。 TC-3...

  • Page 7: Table Of Contents

    目錄 介紹 ..................5 投影機功能 ........................5 包裝內容物 ........................6 投影機概觀 ........................7 使用本產品 ................9 控制面板 ........................9 連接埠 ........................10 遙控器 ........................11 安裝電池 ........................12 遙控器操作 ........................ 13 安裝 ..................14 連接投影機 ........................ 14 開啟／關閉投影機電源 ....................15 調整投影機...

  • Page 8: 目錄 介紹

    介紹 投影機功能 本投影機整合高效能的光學引擎投影技術和人性化的設計，提供可靠且容易使用的功能。 本投影機提供下列功能： ® 單晶片 1.397cm / 0.55 吋 DLP 技術 XGA (1024 x 768 像素 ) 圖像尺寸自動調整 ( 自動同步 ) 至 1024 x 768 全螢幕，並支援 VGA、SVGA、 XGA 和 SXGA* 的縮放壓縮功能。 ® 相容於 Macintosh 電腦 相容於 NTSC、PAL、SECAM 和 HDTV 支援類比視訊的...

  • Page 9: 包裝內容物

    包裝內容物 拆開投影機包裝時，請確定包裝內含以下元件： 遙控器 (IR) 和電池 投影機與鏡頭蓋 交流電源線 ViewSonic 光碟 投影機提袋 快速使用指南 VGA 訊號線 (D-SUB 至 D- SUB) 手冊 選購配件 RS232 訊號線 RGB 至色差視訊轉換器 P/N: J2552-0208-00 P/N: J2552-0212-00 。 如缺少以上任何項目或者疑似損壞，或投影機無法操作，請立即與經銷商接洽 請保留原廠裝運紙箱以及包材；以便之後運送投影機之用。為達最大保護效果， 請將投影機以原廠包裝方式重新裝好。 TC-6...

  • Page 10: 投影機概觀

    投影機概觀 前視圖 鏡頭蓋 喇叭 升降鈕 對焦環 鏡頭蓋吊繩 控制面板 投影鏡頭 燈泡蓋 前方紅外線遙控感應器 通風口 ( 進風口 ) TC-7...
  • Page 11 後視圖 連接埠 交流電源線插孔 Kensington 鎖孔 後方紅外線遙控感應器 通風口 ( 排風口 ) 安全鎖 底視圖 70.0mm 90.0mm 天花板安裝 (M4*6) 傾斜調整腳 此投影機可使用天花板安裝； 包裝內不含天花板安裝配件。 如需將投影機安裝於天花板，請洽經銷商取得更多資訊。 TC-8...

  • Page 12: 使用本產品

    使用本產品 控制面板 電源 ( 電源 LED 指示燈 ) 請參閱 〈LED 指示燈訊息〉 。 TEMP ( 溫度 LED 指示燈 ) 請參閱 〈LED 指示燈訊息〉 。 LAMP ( 燈光 LED 指示燈 ) 請參閱 〈LED 指示燈訊息〉 。 按鈕功能 梯形修正 手動修正由投影角度所造成的梯形扭曲。 四向方向鍵 使用四向方向鍵選擇項目或調整選項。 ENTER 進入子功能表以及確認功能表選項。 SOURCE 手動選擇輸入源。...

  • Page 13: 連接埠

    連接埠 適用於網路控制。 此端子用於韌體版本更新和滑鼠控制功能。 VIDEO 將視訊設備的混合視訊源連接至此插孔。 S-VIDEO 將視訊設備的 S-Video 輸出連接至此插孔。 MONITOR OUT 連接如電腦顯示器等裝置。 AUDIO OUT 連接喇叭或其他音訊輸入裝置。 COMPUTER IN 1 將圖像輸入源 ( 類比 RGB 或色差 ) 連接至此插孔。 RS-232 透過電腦操作投影機時，請將此插孔連接至主控電腦的 RS-232C 連接埠。 COMPUTER IN 2 將圖像輸入源 ( 類比 RGB 或色差 ) 連接至此插孔。 12V OUT 12-Vdc 輸出...

  • Page 14: 遙控器

    遙控器 POWER 開啟或關閉投影機電源。 VGA1 選擇來 COMPUTER IN 1 自端子的 RGB 訊號。 Source 手動選擇輸入源。 Enter 確認選擇。 Keystone+ / - 調整因傾斜投影機所造成的圖像失 真。 ViewM 可在高亮度效能或準確色彩表現間 切換。 Freeze 按 [Freeze] 可暫停螢幕圖像。再按 一次可取消此功能。 Mouse Exit 切換屏幕顯示控制和滑鼠功能 ( 操 離開螢幕顯示功能表。 作四方向鍵，ENTER/ 滑鼠左鍵和 Exit/ 滑鼠右鍵 )。 Laser Magnify 將搖控器對準螢幕，按住此按鈕開...

  • Page 15: 安裝電池

    安裝電池 依顯示的方向開啟電池蓋。 依照電池室內的圖示安裝電池。 將電池蓋關閉至定位。 注意 如果更換的電池類型錯誤，可能會引起爆炸。 請依指示丟棄舊電池。 裝入電池時，請確定對準正負極的位置。 請將電池放置到孩童拿不到的地方。 不小心吞下電池可能會有死亡的風險。 長時間不會使用到遙控器時，請將電池取出。 請勿將用過的電池與家用垃圾一起丟棄。 請依當地政府規定處理廢棄的電池 組。 不正確更換電池可能會發生爆炸。 請同時將所有電池更換為新電池。 請勿將電池放置在靠近火源或水源附近，並請將電池放置在陰暗、涼爽和乾 燥的地方。 如果懷疑電池漏液，請擦去漏液，然後再更換新的電池。 如果漏出的液體粘 附在您的身體或衣物上，請立即使用清水清洗。 TC-12...

  • Page 16: 遙控器操作

    遙控器操作 請將遙控器對準紅外線遙控感應器，然後按下按鈕。 從投影機前端操作 從投影機後端操作 請勿將雷射光直接指向人的眼睛 特別是幼童 。 這樣做可能會造成眼睛受傷 。 如有陽光或其他強光，如日光燈照射在遙控器的感應器上，遙控器可能無法 運作。 請從可看見遙控感應器的位置操作遙控器。 請勿摔或猛甩遙控器。 請避免將遙控器置於溫度過高或過於潮濕的地方。 請勿使遙控器浸水或將濕的物品放在遙控器上。 請勿自行拆解遙控器。 TC-13...

  • Page 17: 連接投影機

    安裝 連接投影機 USB 連接線 VGA (D-Sub) 至 HDTV (RCA) 訊號線 VGA 訊號線 (D-SUB 至 D-SUB) 混合視訊傳輸線 RS-232 訊號線 S-Video 訊號線 音源線 網路線 連接訊號線時， 應自電源插座上拔下投影機和外接設備的電源線。 上圖為連接範例，但不表示所有裝置皆可或皆必須同時連接投影機。 投影機隨附的連接線可能與圖示不同。隨附連接線以實際出貨為準。 TC-14...

  • Page 18: 開啟／關閉投影機電源

    開啟／關閉投影機電源 開啟投影機電源： 取下投影機鏡頭蓋。 接上交流電源線以及週邊設備訊號線。 按 按鈕開啟投影機電源。 投影機需要幾分鐘時間暖機。 打開訊號源 ( 電腦、筆記型電腦、DVD 等 )。投影機會自動偵測訊號源。 如果同時在投影機上連接多個訊號源，請按控制面板上的 SOURCE 按鈕或遙 控器上的 [Source] ( 來源 ) 鍵。 警告 開機前，請先取下鏡頭蓋。 燈泡亮起時，切勿直視鏡頭，以免對眼睛造成傷害。 聚焦點會凝聚高溫，因此請勿在附近放置任何物品，以免起火。 關閉投影機電源： 按 按鈕關閉投影機電源。畫面上將會顯示「確定關機嗎？再次按下電源鍵」 的 訊息。 再按一次 按鈕，確認關閉投影機電源。 散熱風扇會持續運作，完成散熱循環。 燈光 LED 開始閃爍時，表示投影機已經進入待機模式。 如果要重新啟動投影機，您必須等到投影機完成散熱循環，並進入待機模式。 投影機進入待機模式後，只要按 按鈕即可重新啟動投影機。 取下電源插座與投影機的交流電源線。 關機後，請勿立即開機。...

  • Page 19: 調整投影機

    調整投影機 調整投影機高度 此投影機配備升降腳，可調整影像高度。 升高或降低影像： 如要升高或降低影像高度，按下升降鈕，即可升高或降低投影機前端高度。鬆開按 鈕即可固定已調整的高度。 如要使畫面上的影像呈水平，可轉動傾斜調整腳，對高度進行微調。 為避免損壞投影機，將投影機放入收納箱之前，請確定已完全收好升降腳與傾 斜調整腳。 調整投影機對焦 旋轉對焦環，將影像對焦。建議您對靜態影像進行對焦。 TC-16...
  • Page 20 調整投影機影像大小 請參閱以下圖示與表格，確定螢幕大小與投影距離。 5.08m / 200” 3.05m / 120” 2.54m / 100” 1.52m / 60” 1.02m / 40” 0.50m / 19.69” 0.80m / 31.50” 1.40m / 55.12” 1.70m / 66.93” 2.80m / 110.24” 4 : 3 螢幕 螢幕大小 投影距離 對角線 公尺 吋...

  • Page 21: 操作功能表

    操作功能表 投影機有多國語言的螢幕顯示功能表，可讓您進行影像調整並變更多種設定值。 sRGB RGB YCbCr/YPbPr 0-60 0-60 TC-18...
  • Page 22 ViewSonic CC1 CC2 CC3 CC4 T1 T2 *1 可調整的範圍以及預設設定因訊號源類型不同而異。 *2 此功能僅限於投影機有安裝選購濾網蓋時。 TC-19...
  • Page 23 操作方式 按 MENU 按鍵 ，開啟 OSD 功能表。 顯示 OSD 後，使用 選擇主功能表中的任一功能。 選擇所需的主功能表項目後，按 進入子功能表進行功能設定。 使用 選擇要設定的項目，然後使用 調整設定。 按 下 MENU 按鈕，將會回到主功能表畫面。 如要離開 OSD， MENU 按鈕 即可。OSD 功能表將會關閉，投影機也會自 再按一次 動儲存新的設定值。 畫面 ( 電腦／視頻顯示 ) 亮度 調亮或調暗影像。 對比 設定亮部和暗部區域間的差異。 色溫設定 調整色溫。色溫越高，畫面就愈偏冷色調；色溫越低，畫面就愈偏暖色調。如果選擇 [User] ( 使用者 )，便可自行變更三種顏色 ( 紅、綠、藍 ) 的濃度，自訂使用者色溫。 使用者色彩...
  • Page 24 3D 同步 開啟：120Hz 偵測。 關閉：停用 120Hz。 3D 同步反轉 開啟： 反轉左右框架中的內容。 關閉： 框架內容預設值。 電腦圖像 ( 電腦模式 ) 頻率 調整投影機相對於電腦的定時。 相位 調整投影機相對於電腦的相位。 水平位置 調整投影區域內，影像的左右位置。 垂直位置 調整投影區域內，影像的上下位置。 視訊圖像 ( 視頻顯示 ) 飽和度 將黑白視訊影像調整為完全飽和的色彩。 鮮明度 使影像較清晰或柔和。 色相 將色彩調為偏紅或偏綠。 聲音 ( 電腦／視頻顯示 ) 音量 調整音量。 靜音...
  • Page 25 選擇選單在顯示畫面中的位置。 投影方式 調整圖片以符合投影機的方向：在螢幕右上、上下顛倒或螢幕前後。視情況倒轉或逆轉 影像。 信號型態 在 COMPUTER IN 1/COMPUTER IN 2 端子上指定要投影的來源。 ：自動偵測 COMPUTER IN 1 和 COMPUTER IN 2 端子的輸入源類型。 自動 RGB ：適用於 VGA 訊號 YCbCr/YPbPr：適用於色差訊號 燈泡使用時數 顯示燈泡已使用的操作時間 ( 以小時計 )。 燈泡已用時數歸零 將燈泡時數重設為 0 小時。 濾網模式 使用此功能可在投影機安裝選購濾網蓋之後啟動濾網模式。 濾網時數 顯示濾網已使用的操作時間 ( 以小時計 )。 開啟濾網模式後，便會自動開啟濾網使用模式時數。...
  • Page 26 擷取目前的投影畫面作為開機畫面。 開機畫面 選擇投影機開機或無訊號源輸入時的開機畫面。 [ 使用者 ] 選項是您擷取的畫面。 變焦 放大和縮小影像。 文字拍攝 使用指令碼，透過投影機的網路連線將文字訊息傳送顯示出來。文字將顯示在投影畫面 的中間。此功能對顯示緊急警告訊息給員工很好用，只需要連接投影機的 LAN 端子。 DCR ( 動態高對比 ) 啟用 DCR 將會使黑色場景更暗，進一步提高對比。停用 DCR 之後，將會恢復至一般對 比效果。DCR 會對燈泡壽命以及系統的雜訊效能產生影響。 關閉字幕 選擇 CC1 ( 關閉字幕 1，最常用的頻道 )、CC2、CC3、CC4、T1、T2 或關閉，即可啟 用或停用關閉字幕。 鮮明的色彩 產生延伸的螢幕色彩圖譜，為明亮逼真的影像提供更強的色彩飽和度。建議在大部分的 視訊來源中關閉此選項，並在多數電腦來源中啟用此選項。 網路 開啟或關閉透過 RJ45 端子的網路管理功能。 網路設定...
  • Page 27 定義同一個 IP 地址中分離網路 ( 或者子網 ) 的網路地址所使用位數的參數值。選取子網 路遮罩編號。 此功能只能在 「DHCP」設定為 「否」時使用。 禁止使用子網路遮罩 「0.0.0.0」 。 閘道 通過根據子網路遮罩劃分的網路 ( 子網 ) 進行通訊的伺服器 ( 或路由器 )。此功能只能在 「DHCP」設定為 「否」時使用。 MAC 位址 媒體存取控制位址的縮寫 。 MAC 位址是分配給每一個網路變壓器的獨一無二的 ID 號碼 。 重新啟動網路 當設備操作不順或變更屏幕顯示設定功能表時重新啟動網路。 語言 ( 電腦／視頻顯示 ) 選擇螢幕選單所要顯示的語言。...

  • Page 28: 網路控制

    網路控制 此功能提供透過網路從遠端控制及管理投影機的功能。 準備： 將網際網路訊號線的一端連接到投影機上的 「Network Control」端子。 將網際網路訊號線的另一端連接到電腦上可用的 RJ-45 端子。 開啟投影機和電腦電源。 您可以透過兩種方式來連接至網路控制： A. 自動設定 IP 位址 (DHCP: 是 )： 從投影機螢幕選單的 「網路設定」下開啟 DHCP。 開啟 「DHCP」時，會自動從 DHCP 伺服器取得 「IP 位址」 、 「子網路遮 罩」和 「閘道」訊息。 TC-25...
  • Page 29 開始電腦的瀏覽器並輸入以下連結網址，然後按下 「連結」 。 網址：http://( 投影機 IP 地址 )/ 例如：假設投影機 IP 地址為 169.254.1.1，網址輸入 http://169.254.1.1/ 連結成功的話，會出現登入畫面。輸入使用者名稱和密碼後按下 「確定」 。下表 是系統管理員、使用者和密碼的出廠設定值。. 項目 使用者名稱 密碼 Admin 系統管理員 < 使用者 > User 使用者 < 使用者 > 如欲設定密碼，請至網路控制網頁 > 密碼中進行設定。 TC-26...
  • Page 30 B. 手動設定 IP 位址： 從投影機螢幕選單的 「網路設定」下設定 「IP 位址」和 「子網路遮罩」 。 IP 位址：用以識別聯結網路的電腦的數字位址。 子網路遮罩 ： 定義同一個 IP地址中分離網路 (或者子網 )的網路地址所使用位數 的參數值。 閘道 ： 通過根據子網路遮罩劃分的網路 ( 子網 ) 進行通訊的伺服器 ( 或路由器 ) 。 從您的電腦上，移至 「開始 > 設定 > 網路和撥號連線 > 區域連線」 ，並按一下滑 鼠右鍵以選取 「內容」 。 TC-27...
  • Page 31 選取 「Intel 通訊協定 (TCP/IP)」並按一下 「內容」 。 設定電腦的 IP 位址，然後按下 「確定」 。 按一下 「使用下列的 IP 位址」 設定在電腦和投影機的 IP 位址必須設在相同的網段。 此情況下，投影機的 IP 位址為 「169.254.1.1」 ，電腦的 IP 位址必須是 「169.254.1.xxx」 。除了 2 以外，從 1 到 254 中選擇一個電腦的 IP 位址。 開始電腦的瀏覽器並輸入以下連結網址，然後按下 「連結」 。 網址：http://( 投影機 IP 地址 )/ 例如：假設投影機...
  • Page 32 連結成功的話，會出現登入畫面。輸入使用者名稱和密碼後按下 「確定」 。下表 是系統管理員、使用者和密碼的出廠設定值。. 項目 使用者名稱 密碼 Admin 系統管理員 < 使用者 > User < 使用者 > 使用者 如欲設定密碼，請至網路控制網頁 > 密碼中進行設定。 TC-29...
  • Page 33 透過網頁瀏覽器控制投影機 登入 如果已關閉管理和使用者密碼，則會直接進入 「狀態」頁面。 TC-30...
  • Page 34 如果已開啟管理和使用者密碼，請選取您的 「使用者名稱」並輸入密碼以登入。 系統管理員和使用者的網路控制授權： 項目 說明 系統管理員 使用者 狀態 顯示目前的投影機狀態和網路配置設定。 控制 經由網路控制投影機。 網路設定 網路配置與密碼設定。 警示 顯示及設定 「警示」配置。 日程 顯示及設定 「日程」配置。 TC-31...
  • Page 35 狀態 當您以系統管理員 ID 登入時，此手冊中的所有螢幕影像都會顯示。 項目 說明 IP 位址 顯示目前的 IP 位址。 MAC 位址 顯示目前的 MAC 位址。 投影機名稱 顯示投影機名稱。 系統狀態 顯示投影機目前為 「開啟」或 「待機」 。 輸入狀態 顯示目前的輸入來源。 燈泡使用時間 顯示目前投影機的燈泡使用時間。 濾網時數 顯示目前投影機的濾網使用時間。 系統溫度 顯示系統溫度。 投影機狀態 顯示目前的投影機狀態，可能是正常運作或找到錯誤等狀態。 韌體版本 顯示投影機韌體版本。 日期 (mm/dd/yy) 顯示目前投影機上的日期設定 時間 顯示目前投影機上的時間設定 *。 備註：...
  • Page 36 控制 項目 說明 基本 電源開關 經由網路 「開啟」或 「關閉」投影機。 輸入來源 選取輸入來源。 日期 顯示投影機上的日期設定。 顯示投影機上的時間設定 *。 時間 調整音量設定。 (0 - 20) 音量 靜音 開啟或關閉靜音功能。 畫面 調整亮度設定。 (0 - 100) 亮度 調整對比設定。 (0 - 100) 對比 色溫 選取色溫設定。 梯形修正 調整梯型修正設定。(-40 - +40) 影像模式 選取影像模式設定。...
  • Page 37 色相 調整色相設定。 (0 - 100) 鮮明度 調整鮮明度設定。 (0 - 31) 電腦圖像 調整頻率。 (-50 - +50) 頻率 相位 調整相位。 (0 - 31) 水平位置 調整水平位置。 (-10 - +10) 調整垂直位置。(-10 - +10) 垂直位置 設定 選單位置 調整選單位置。 投影模式 選取投影模式設定。 訊號自動搜尋 開啟或關閉訊號源鎖定功能。 ECO 模式 開啟或關閉 ECO 功能。 高海拔...
  • Page 38 網路設定 項目 說明 網路 DHCP 自動或手動從 DHCP 伺服器指定投影機的 IP 位址。 IP 位址 當 DHCP 關閉時設定 IP 位址。 子網路遮罩 當 DHCP 關閉時設定子網路遮罩。 當 DHCP 關閉時設定閘道。 閘道 DNS 伺服器 當 DHCP 關閉時設定 DNS 伺服器位址。 建立投影機群組。 ( 最大長度： 6 個字元 ) 群組名稱 投影機名稱 建立目前投影機的投影機名稱。...
  • Page 39 設定警示電子郵件的主旨。 ( 最大長度： 30 個字元 ) 設定寄件者的電子郵件地址。 ( 最大長度： 40 個字元 ) 寄件者 SMTP 設定 伺服器 輸入公司的 SMTP 伺服器 ( 郵件伺服器 ) 名稱。 例如： mail.viewsonic.com ( 最大長度： 30 個字元 ) 輸入寄件者電子郵件帳號的使用者名稱。 ( 最大長度： 20 個 使用者名稱 字元 ) 輸入寄件者電子郵件帳號的密碼。 ( 最大長度： 15 個字元 ) 密碼...
  • Page 40 日程 日程功能劃分為兩個日程類別，如下所示： 每週日程： 定義每週將執行指令的日期 按一下 「增加」按鈕以建立新日程。 若要刪除日程，請按一下 「取消」 。 特定日期： 定義將執行指令的月份和日期。 按一下 「提交」按鈕以建立新日程。 若要刪除日程，請按一下 「取消」 。 TC-37...
  • Page 41 解決網頁問題的提示： 如果您的網頁未流暢地執行，請依照下列步驟來設定瀏覽器。 移至 「工具 > 一般」 ，並按一下 「設定」 。 TC-38...
  • Page 42 按一下 「每次查閱網頁時」和 「確定」 。 按一下 「確定」以離開 「網際網路內容」 。 TC-39...

  • Page 43: 清潔鏡頭

    維護 此投影機需要進行適當的維護工作。您應將鏡頭保持乾淨，以免灰塵、塵土或污漬投影 在螢幕上，損壞影像品質。如果其他任何零件需要更換，請洽當地經銷商或合格的維修 人員。清潔投影機任何零件時，請先關閉投影機電源，並拔下電源插頭。 警告 請勿開啟投影機上的任何蓋子。機體內的危險電壓可能會導致重傷。請勿試圖自 行維修此本機。有關任何維修問題，請洽詢合格的維修人員。 清潔鏡頭 以拭鏡紙輕輕擦拭鏡頭。請勿以手指觸碰鏡頭。 清潔投影機外殼 以軟布輕輕擦拭機體。如果灰塵與污漬不易清除，請使用沾濕的軟布或沾水或中性清潔 劑的乾布拭淨。 開始進行維護工作前，請先關閉投影機電源，並取下牆壁插座上的交流電源 線。 清潔前，請確定鏡頭已冷卻。 請勿使用上述規定以外的清潔劑或化學藥劑。請勿使用苯或稀釋劑。 請勿使用化學噴霧。 請使用軟布或拭鏡紙。 TC-40...

  • Page 44: 更換燈泡

    更換燈泡 隨著投影機運作時間增加，投影機燈泡亮度會遞減，且燈泡也更容易破裂。如果螢幕顯 示警告訊息，建議您更換燈泡。請勿試圖自行更換燈泡。請洽合格的維修人員進行更換。 投影機關機後，燈泡的溫度極高。如果觸碰燈泡，可能會灼傷手指。如要更換 燈泡，請等燈泡冷卻至少 分鐘後再進行。 無論任何時間，請勿任意觸碰燈泡玻璃。燈泡可能會因包括觸碰燈泡玻璃等不 當處理而導致爆裂。 燈泡的使用壽命因燈泡類型以及使用環境不同而異。因此不保證每顆燈泡的使 用壽命皆同。某些燈泡可能會故障或與同款燈泡相較下，使用壽命較短。 燈泡可能因震動、撞擊或因使用時數過長導致使用壽命將盡而破裂。燈泡破裂 的危險因投影機與燈泡的使用環境或條件不同而異。 修理或拆除燈泡時，請穿戴防護手套與護目鏡。 迅速來回開關投影機電源將會損壞燈泡，並降低其使用壽命。開機後，如要關 機，請至少等五分鐘。 請勿在紙張、布料或其他可燃性物質附近操作燈泡，或者使用此類物質覆蓋燈 泡。 請勿在含可燃性物質，如稀釋劑的環境中操作燈泡。 在含氧的環境中 空中 操作燈泡時，請保持該區域或房間完全通風。若吸入臭 氧，可能會導致頭痛、噁心、頭暈以及其他症狀。 燈泡中含無機水銀。若燈泡破裂，燈泡內的水銀可能會外漏。如果燈泡在操作 時破裂，請立即離開該區域，並至少使空氣流通 分鐘，以免吸入水銀，危 害人體健康。 TC-41...
  • Page 45 關閉投影機電源。 如果投影機安裝在天花板上，請將其取下 拔下電源線。 鬆開燈泡蓋旁的螺絲，取下燈蓋。 卸下燈泡模組的螺絲，提起把手並取出模組。 將新的燈泡模組裝入投影機，鎖緊螺絲。 裝回燈泡蓋並鎖緊螺絲。 開啟投影機電源。如果燈泡在暖機階段未亮起，請重新安裝燈泡。 重設燈泡時數。請參閱 〈設定〉功能表。 請依照當地規定棄置使用過的燈泡。 請確定螺絲已正確鎖緊。如未完全鎖緊螺絲，可能會導致人員受傷或意外。 由於燈泡是由玻璃製成，請勿使投影機摔落或刮傷玻璃。 請勿重複使用舊燈泡，以免燈泡爆炸。 更換燈泡前，請務必關閉投影機電源，並取下交流電源線。 請勿在取下燈泡蓋的情況下使用投影機。 TC-42...
  • Page 46 規格 單晶片 1.397cm / 0.55" DLP 面板 顯示系統 XGA (1024 x 768) 解析度 2.83 焦距編號 7.73mm 焦距長度 101.6cm ~ 762cm / 40" - 300" 螢幕大小 230W 燈泡 D-Sub 15-pin x 2、S-VIDEO x 1、VIDEO x 1、音訊訊號輸入 輸入端子 (3.5 mm 立體聲迷你差孔 ) x 2 D-Sub 15 pin x 1、...

  • Page 47: Led 指示燈訊息

    附錄 LED 指示燈訊息 LED 類型 色彩 狀態 意義 電源 LED 恆亮 (LED x 1) 藍色燈 燈泡 LED 關閉 關閉 投影機為待機模式。 溫度 LED 關閉 關閉 電源 LED 恆亮 (LED x 2) 藍色燈 燈泡 LED 關閉 關閉 啟動電源 溫度 LED 關閉 關閉 電源...

  • Page 48: 相容模式

    相容模式 電腦： 水平同步 [KHz] 垂直同步 [Hz] 相容性 解析度 640 x 480 24.6 50.0 31.5 59.9 37.9 72.8 37.5 75.0 43.3 85.0 640 x 480 @ 120Hz 61.9 119.5 720 x 400 31.5 70.0 37.9 85.0 SVGA 800 x 600 31.0 50.0 35.2 56.0...
  • Page 49 視訊 : 訊號 水平頻率 （kHz） 垂直頻率 （Hz） 1080i 33.8 60.0 1080i 28.1 50.0 1080p 67.5 60.0 1080p 56.3 50.0 720p 45.0 60.0 720p 37.5 50.0 576p 31.3 50.0 576i 15.8 50.0 480p 31.5 60.0 480i 15.8 60.0 TC-46...

  • Page 50: 疑難排解

    疑難排解 將投影機送修前，請先參閱以下列出的故障情況與解決方法。如果仍無法解決問題，請 洽當地零售商或維修中心。另亦參閱 〈LED 指示燈訊息〉 。 開機問題 燈泡未亮起： 請確定電源線確實連接投影機，且另一端 連接有電源的插座。 再次按下電源鍵。 取下電源線並稍後片刻，然後重新插上電源線，再按一次電源鍵。 影像問題 如果顯示搜尋中的來源： 按控制面板上的 SOURCE 按鈕或遙控器上的 Source 鍵 一次或多次 ， 選擇其他有效 的輸入源。 確定外部來源的電源已開啟並已連線。 若為電腦連線，請確定筆記型電腦的外接視訊連接埠已啟用。請參閱電腦的操作手 冊。 如果影像失焦： 請確定已取下鏡頭蓋。 顯示螢幕選單時，調整對焦環。 檢查投影機鏡頭是否需要清潔。 如果連接電腦的影像有閃爍或不穩定現象： 按下遙控器上的 Auto 鍵。 按下 MENU 鍵，進入 電腦影像 頻率 追蹤 ，調整...

  • Page 51: Rs-232 命令和組態

    RS-232 命令和組態 傳輸速率：19200 同位位元：無 資料位元：8 停止位元：1 指定連接埠：COM1 操作類型 標頭 命令 回應 名稱 BE, EF, 10, 05, 00, C6, FF, 11, 11, 01, 00, 01, 00 開 電源 BE, EF, 03, 06, 00, DC, DB, 69, 00, 00, 00, 00, 00 關...
  • Page 52 D-Sub 9 pin 電線清單 1 CD 色彩 黑色 褐色 紅色 橘色 黃色 綠色 藍色燈 紫色 白色 SHELL SHELL TC-49...

  • Page 53: 紅外線控制代碼

    紅外線控制代碼 Byte1 Byte2 Byte3 Byte4 按鈕 格式 Power Source 上 下 左 右 MENU Auto Mouse ViewMatch Freeze Enter / 滑鼠 左鍵 Exit / 滑鼠 右鍵 KeyS+ KeyS- 數位變焦 + 數位變焦 - Volume+ Volume- 靜音 Blank TC-50...
  • Page 54 地址 電子郵件 F= 傳真 T= 886 2 2246 3456 優派國際 台北縣中和市連城路 192 號 9 樓 F= 886 2 2249 1751 service@tw.viewsonic.com 股份有限公司 Toll Free= 0800 061 198 優派香港 香港尖沙咀東部科學館道 1 號康宏 T= 852 3102 2900 service@hk.viewsonic.com 廣場南座 15 樓 03 室...
  • Page 55 南美與北美: 三年的所有零件保固( 除了燈泡)、三年的整體運作狀況保固，以及自第一位消費者 購買日起，一年的燈泡保固。 歐洲: 三年的所有零件保固( 除了燈泡)、三年的整體運作狀況保固，以及自第一位消費者購買日 起，一年的燈泡保固。 其他區域或國家: 請與當地經銷商或ViewSonic聯繫。 燈泡保固期則視條款和條件，以及核可標準而定。 本保固僅於出廠時所安裝的燈泡。其他另外購買的所有燈泡，保固期為九十天。 保固對象： 此保固僅對第一購買者有效。 不在保固範圍內的事項： 1. 任何序號被損毀、塗改或擦除的產品。 2. 由於以下原因造成的產品損壞、損傷或故障： a. 意外事故、操作失當、疏忽、火災、水災、閃電或其他自然災害、未經授權的產品修改 或未遵循產品提供的說明而造成的損壞。 b. 被未經ViewSonic 授權的任何個人修復或嘗試修復過。 由於運輸造成的損壞。 d. 搬運或安裝產品造成的損壞。 e. 產品外部之原因，例如電源不安定或電源故障。 f. 使用不符合ViewSonic 技術規格的代用品或零件時所致。 g. 正常磨損。 h. 與產品缺陷無關的其他原因所致。 3. 本產品之保固範圍不涵蓋因顯示器長時間顯示某靜止畫面, 而導致影像烙印於顯示器上的現象。 4. 搬運、安裝和設定的服務費用。...
  • Page 56 如何獲得服務： 1. 有關如何在保固期內獲得服務的資訊，請與 ViewSonic 客戶支援聯繫 (請參閱「客戶支援」 頁) 。您需要提供您的產品的序號。 2. 若要獲得擔保之服務，您需要提供（a）原始銷售日期購買單據，（b）您的姓名、（c）您 的地址、（d）關於問題的故障說明、（e）此產品的序號。 3. 請將產品放入原來的包裝容器，攜帶產品或以預付運費的方式將產品運送至獲授權的 View- Sonic 服務中心或ViewSonic 公司。 4. 如需其他資訊或是最近的 ViewSonic 服務中心名稱，請與 ViewSonic 公司聯繫。 隱含保固的限制: 除了此文中說明的保固，不提供任何其他明文規定或隱含的保固，包括適銷性或特殊目的的適 用性隱含保固。 損失免責條款： ViewSonic 的責任僅限於承擔修復或替換產品的費用。ViewSonic 將不負責承擔： 1. 由於本產品缺陷導致的任何財產損失、由於本產品使用不便導致的損失、使用本產品導致的 損失、時間損失、利潤損失、商業機會損失、商譽損失、業務關係損失、其他商業損失，即 便已被提醒會造成這樣的損失也不負責。 2. 任何其他損失，不論是意外的、繼發性的或其他損失。 3. 任何他方對客戶提出的索賠。 美國州法的效力: 此保固為您提供特定的法律權利，但您可能因為所在州的不同而享有不同的權利。一些州不允許...
