AttACh YOUr reCeiPt here
serial Number ____________________________ Purchase date _______________________
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 1-877-447-4768, 8:30 a.m. – 4:30 p.m., CST, Monday – Friday or
email us at customerservice@ghpgroupinc.com.
30-10-023

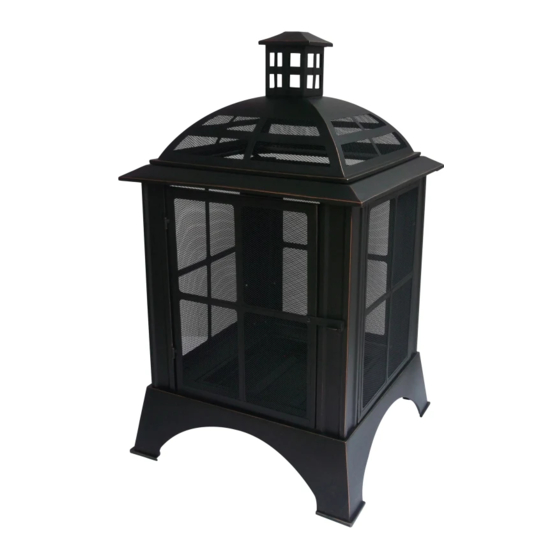

Chesterfield
1
fire Pit
MODEL #OFW155H
Français p. 9
Español p. 17
Rev. 4/19

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the OFW155H and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for pleasant hearth OFW155H

Summary of Contents for pleasant hearth OFW155H

  • Page 1 Chesterfield fire Pit MODEL #OFW155H Français p. 9 Español p. 17 AttACh YOUr reCeiPt here serial Number ____________________________ Purchase date _______________________ Questions, problems, missing parts? Before returning to your retailer, call our customer service department at 1-877-447-4768, 8:30 a.m. – 4:30 p.m., CST, Monday – Friday or email us at customerservice@ghpgroupinc.com.

  • Page 2: Package Contents

    PACKAGe CONteNts PArt desCriPtiON QUANtitY PArt desCriPtiON QUANtitY Chimney Cover Door Locker Chimney Left Upright Column Stove Body Cover Fire Bowl Back Upright Column Base Screen Panel PVC Cover Right Upright Column Poker Door Panel...

  • Page 3: Hardware List

    hArdWAre list Bolt M6x10mm Step Screw Qty. 30 M5x10mm Qty. 1 sAfetY iNfOrMAtiON Please read and understand this entire manual before attempting to assemble, operate or install the product. WArNiNGs: • fOr OUtdOOr Use ONlY! Burning charcoal indoors can kill you. It gives off carbon monoxide, which has no odor.

  • Page 4: Assembly Instructions

    PrePArAtiON Before beginning assembly of product, make sure all parts are present. Compare parts with package contents list and hardware contents above. If any part is missing or damaged, do not attempt to assemble the product. Contact customer service for replacement parts. estimated Assembly time: 25 minutes tools required for Assembly: Phillips Screwdriver (Not Included) AsseMBlY iNstrUCtiONs...
  • Page 5 AsseMBlY iNstrUCtiONs 2. Place the Fire Bowl (J) into the Base (K). 3. Attach three Screen Panels (E) to Upright Columns using M6x10mm Bolts (AA). DO NOT tighten. hardware Used M6x10mm Bolt x 12 4. Attach Door Locker (H) to Door Panel (G) using Step Screw (BB). Tighten securely with screwdriver (not included).
  • Page 6 AsseMBlY iNstrUCtiONs 5. Slip the hinges on Door Panel (G) down over the hinges on Left Upright (I) column. DO NOT tighten. 6. Attach Chimney (B) to Stove Body Cover (C) using M6x10mm Bolts (AA). Tighten securely with screwdriver (not included). hardware Used M6x10mm Bolt 7. Attach Chimney Cover (A) to Chimney (B) using M6x10mm Bolts (AA). Tighten securely with screwdriver (not included).

  • Page 7: Care And Maintenance

    AsseMBlY iNstrUCtiONs 8. Attach Stove Body Cover (C) to Upright Columns using M6x10mm Bolts (AA). Tighten all hardware with screwdriver (not included). Put the poker (M) beside the assembly fire house. Your fire house is now ready for use. Keep poker(M) near fire pit for use anytime. hardware Used M6x10mm Bolt CAre ANd MAiNteNANCe • To extend the life of your fire pit, clean it after each use and use PVC cover (L) to protect the unit from the elements. • To protect fire pit finish, use a soft cloth in lieu of bare hands while handling. • Use a soft cloth to wipe fire pit and poker. • Do not attempt to clean while hot. • Clean ash catcher after each use once ashes have cooled. • Store in a cool, clean, dry place.

  • Page 8: Replacement Parts List

    rePlACeMeNt PArts list For replacement parts, call our customer service department at 1-877-447-4768, 8:30 a.m. – 4:30 p.m., CST, Monday – Friday. PArt desCriPtiON PArt # PArt desCriPtiON PArt # Chimney Cover Cap 30-06-132 Hardware Pack 30-09-089 Chimney Cover Base 30-06-133 Chimney 30-06-134 Stove Body Cover...
  • Page 9 Foyer Chesterfield MODÈLE #OFW155H JOIGNEZ VOTRE REÇU ICI Numéro de série ____________________________ Date d’achat _______________________ Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article au détaillant, appelez notre service à la clientèle au 1-877-447-4768 , entre 8 h 30 à 16 h 30 (HNC), du lundi au vendredi ou par courriel à...

  • Page 10: Contenu De L'emballage

    CONTENU DE L’EMBALLAGE PiÈCe desCriPtiON Nº de PiÈCe PiÈCe desCriPtiON Nº de PiÈCe Housse cheminée Loquet porte Cheminée Montant gauche Housse foyer Foyer Montant arrière Base Écran Housse PVC Montant droit Tisonnier Porte...

  • Page 11: Quincaillerie Incluse

    QUINCAILLERIE INCLUSE Boulon Etape vis M6x10mm M5x10mm Qty. 30 Qty. 1 CONsiGNes de sÉCUritÉ Assurez-vous de lire et de comprendre l’intégralité de ce manuel avant de tenter d’assembler, d’installer ou d’utiliser le produit. AVERTISSEMENTS : • POUR UN USAGE À L’EXTÉRIEUR SEULEMENT! NE LAISSEZ JAMAIS UN FEU SANS SURVEILLANCE! • N’UTILISEZ PAS LE FOYER POUR FAIRE CUIRE DE LA NOURRITURE! Ce foyer n’a pas été...

  • Page 12: Instructions Pour L'assemblage

    PrÉPArAtiON Avant de commencer l’assemblage du produit, assurez-vous d’avoir toutes les pièces. Comparez les pièces avec la liste du contenu de l’emballage et celle de la quincaillerie ci-dessus. S’il y a des pièces manquantes ou endommagées, ne tentez pas d’assembler le produit. Communiquez avec le service à la clientèle pour obtenir des pièces de rechange. Temps d’assemblage approximatif : 25 minutes Outils requis pour l'assemblage: tournevis cruciforme (non inclus) INSTRUCTIONS POUR L’ASSEMBLAGE 1. Fixez le montant arrière (D), le montant gauche (I) et le montant droit (F) à la base (K) avec les boulons M6x10mm (AA). NE SERREZ pas. Quincaillerie utilisée Boulon M6x10mm...
  • Page 13 INSTRUCTIONS POUR L’ASSEMBLAGE 2. Placez le foyer (J) sur la base. 3. Fixez 3 sections de l’écran (E) et le montant avec les boulons M6x10mm (AA). NE SERREZ pas. Quincaillerie utilisée Boulon M6x10mm x 12 4. Fixez le loquet de porte (H) et le panneau de porte (G) avec les vis (BB). Quincaillerie utilisée M5 Etape vis...
  • Page 14 INSTRUCTIONS POUR L’ASSEMBLAGE 5. Placez le panneau de porte du montant gauche sur l’assemblage du haut vers le bas. NE SERREZ pas. 6. Fixez la cheminée (B) et le corps du foyer (C) avec les boulons M6x10mm (AA). Serrer avec un tournevis (non inclus). Quincaillerie utilisée Boulon M6x10mm 7.

  • Page 15: Entretien

    INSTRUCTIONS POUR L’ASSEMBLAGE 8. Fixez le couvercle du corps du foyer (C) et le montant avec les boulons M6x10mm (AA). Serrez toutes les pièces avec un tournevis (non inclus). Place le tisonnier (M) à côté du foyer. Vous pouvez maintenant utiliser votre foyer. Placez le tisonnier (M) près du foyer pour faciliter l’utilisation. Quincaillerie utilisée Boulon M6x10mm eNtretieN • Afin de prolonger la durée de vie de votre foyer, nettoyez-le après chaque utilisation et couvrez-le avec housse (F) pour le mettre à l’abri des intempéries.

  • Page 16: Liste Des Pièces De Rechange

    liste des PiÈCes de reChANGe Pour obtenir des pièces de rechange, communiquez avec notre service à la clientèle au 1-877-447-4768, entre 8 h 30 à 16 h 30 (HNC), du lundi au vendredi. PiÈCe desCriPtiON Nº de PiÈCe PiÈCe desCriPtiON Nº de PiÈCe Chapeau cheminée 30-06-132 Pack de Materiel 30-09-089 Base couvercle cheminée 30-06-133 Cheminée 30-06-134 Housse foyer 30-06-135 Montant arrière 30-06-136 Écran 30-06-137 30-06-138 Montant droit Porte 30-06-139 Loquet porte 30-06-140...
  • Page 17 Chesterfield MODELO #OFW155H ADJUNTE SU RECIBO AQUÍ Número de serie ________________________ Fecha de compra _______________________ ¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro departamento de servicio al cliente al 1-877-447-4768, de lunes a viernes de 8:30 a.m. a 4:30 p.m., hora central estándar o envíenos un email a customerservice@ghpgroupinc.com.
  • Page 18 CONteNidO del PAQUete PieZA desCriPCiÓN CANt. PieZA desCriPCiÓN CANt. Cobertura de la Chimenea Cerradura de la puerta Chimenea Columna vertical izquierda Cobertura del cuerpo Recipiente para el fuego Columna vertical trasera Base Pantalla Coberturar del PVC Columna vertical derecha Atizador Puerta...

  • Page 19: Lista De Hardware

    listA de hArdWAre Perno Paso Tornillo M6x10mm M5x10mm Qty. 30 Qty. 1 Información de seguridad Por favor, lea y comprenda este manual antes de tratar de armar, operar o instalar el producto. ADVERTENCIAS: • ¡PArA UsO Al Aire liBre ÚNiCAMeNte! Encender carbón en interiores puede ser mortal. Se produce monóxido de carbono, el cual no tiene olor.
  • Page 20 Preparación Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las piezas con la lista del contenido del paquete y la lista de aditamentos anteriores. No intente ensamblar el producto si falta alguna pieza o si éstas están dañadas. Póngase en contacto con el Departamento de Servicio al Cliente para obtener piezas de repuesto. tiempo estimado de ensamblaje: 25 minutos herramientas necesarias para el ensamblaje: Destornillador Phillips (no incluido) instrucciones de ensamblaje 1. Coloque la columna vertical trasera D y la columna vertical de la izquierda y de la...
  • Page 21 instrucciones de ensamblaje 2. Coloque el fogon (J dentro de la Base. 3. Coloque last tres piezas de los paneles de la pantalla (E) y la columna vertical usando M6 pernos de 10 mm (AA). NO LOS ajuste. Aditamentos utilizados Perno M6 de10mm x 12 4. Coloque la cerradura de la puerta (H) y el panel de la puerta (G) usando paso tornillos M5 (BB). Aditamentos utilizados Paso Tornillo M5...
  • Page 22 instrucciones de ensamblaje 5. Ponga el panel de la puerta de la izquierda del asamblaje, desde arriba hacia abajo. NO LOS ajuste. 6. Coloque la chimenea (B) y la cobertura (C) usando pernos M6 de 10mm (AA). Aditamentos utilizados Perno M6 de10mm 7. Coloque la cubierta de la chimenea (A) y la chimenea usando pernos M6x10mm (AA). Aditamentos utilizados Perno M6 de10mm...
  • Page 23 instrucciones de ensamblaje 8. Coloque la cubierta de la estufa (C) y la columna vertical pernos M6 de 10mm (AA). Ajuste todo el equipo con un destornillador (no esta incluido). Ponga el atizador (M) al lado del asamblaje. Su hogar esta ahora listo para usar. Mantenga el atizador (M) cerca del hogar listo para usar. Aditamentos utilizados Perno M6 de10mm Cuidado y mantenimiento • Para extender la vida útil del fogón, límpielo después de cada uso y cubra (F) la unidad...
  • Page 24 Lista de piezas de repuesto Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al 1-877-447-4768, de lunes a viernes de 8:30 a.m. a 4:30 p.m., hora central estándar. PieZA desCriPCiÓN PieZA # PieZA desCriPCiÓN PieZA # 30-06-132 Paquete de hardware 30-09-089...
